GH4220锻板涡轮叶片用高钨合金持久强度公差

# GH4220锻板涡轮叶片用高钨合金持久强度公差产品介绍

## 一、产品概述与适用范围

GH4220是一种以镍为基体、通过高钨合金化设计的沉淀硬化型高温合金，属于镍基变形高温合金大类，典型牌号为GH4220（亦称ЭП220）。该合金通过添加大量钨、钴、铬、铝、钛等合金元素，形成稳定的γ′强化相和碳化物强化相，使其在高温环境下具备极高的持久强度和抗蠕变性能。GH4220主要适用于制造航空发动机和燃气轮机的涡轮叶片、导向叶片、涡轮盘等热端部件，使用温度范围通常在700℃至1000℃之间，短时使用温度可达1050℃。核心优势包括：一是高温持久强度优异，在900℃下持久寿命可达100小时以上；二是抗高温氧化和热腐蚀性能突出，可在含硫燃气环境中长期服役；三是组织稳定性好，长期时效后γ′相粗化速率低；四是热加工塑性适中，适合锻造成型复杂叶片结构；五是批次间性能一致性好，满足航空发动机对材料公差的高要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉、电渣重熔炉等高端设备，严格执行ASTM、GB、GJB等国内外标准。从原材料入库到成品出厂，全流程工艺可实现批次追溯，每一块锻板均附有原厂质保书。公司长期服务于航空、航天、能源、化工等高端领域，以稳定的产品质量和专业的技术服务赢得客户信赖。

## 三、核心功能

GH4220锻板具备以下核心功能：

第一，高温持久强度。在900℃、200MPa条件下，持久寿命典型值不低于100小时，持久延伸率大于5%，满足涡轮叶片在高温高应力环境下的长期服役需求。

第二，抗高温氧化性能。在1000℃空气中连续氧化100小时后，氧化增重率小于0.3 mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃混合氧化膜，有效阻止进一步氧化。

第三，组织热稳定性。在800℃至950℃长期时效后，γ′强化相尺寸保持在0.3至0.5微米，无明显粗化，碳化物分布均匀，避免晶界弱化。

第四，良好的锻造工艺性。合金在1100℃至1180℃范围内具有较好的热塑性，适合多向锻造和精密模锻，可加工成复杂叶型。

第五，批次一致性。通过真空自耗重熔和均匀化热处理，消除宏观偏析，使每批次锻板的持久强度公差控制在±5%以内，满足航空发动机对材料性能的严格公差要求。

## 四、技术特点

GH4220合金的技术特点主要体现在合金设计、冶炼工艺、热处理制度、显微组织控制和检测保障五个方面。

在合金设计方面，合金采用高钨（W含量5.0%至6.5%）、高钴（Co含量9.0%至11.0%）的强化思路。钨（W）主要进入γ基体提高固溶强化效果，同时进入γ′相提高有序化温度；钴（Co）可提高γ′相的溶解温度，增强高温强度。铬（Cr含量8.0%至10.0%）和铝（Al含量4.0%至5.0%）共同提供抗氧化和抗腐蚀能力，铝是γ′相（Ni₃Al）的关键形成元素。钛（Ti含量2.0%至3.0%）部分替代铝，进一步增强γ′相。碳（C含量0.06%至0.12%）形成MC和M₂₃C₆型碳化物，钉扎晶界，提高持久寿命。

在冶炼工艺方面，采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR），有效去除气体杂质（氧、氮、氢）和非金属夹杂物，提高合金纯净度。对于要求更高的批次，可增加电渣重熔（ESR）工序，进一步降低硫含量和夹杂物尺寸。

在热处理制度方面，GH4220的标准热处理包括：固溶处理温度1180℃±10℃，保温2小时，空冷；随后进行一级时效处理，温度900℃±5℃，保温4小时，空冷；二级时效处理，温度780℃±5℃，保温16小时，空冷。这种分级时效制度可使γ′相均匀析出，同时避免晶界连续析出碳化物。

在显微组织控制方面，最终组织应满足：晶粒度5级至7级，γ′相体积分数约40%至45%，尺寸0.3至0.5微米，呈球形或立方体形均匀分布。碳化物沿晶界呈不连续颗粒分布，避免连续膜状碳化物。每批次需进行金相检验，确认δ相（Ni₃Nb）含量控制在1%以下。

在无损检测及质量保证方面，锻板出厂前需进行超声波探伤（UT），按ASTM E2375标准，检测灵敏度不低于Φ0.8mm平底孔当量。表面进行液体渗透检测（PT），确保无裂纹、折叠等缺陷。化学成分采用光谱分析或湿法分析验证，力学性能按批次取样检测。每件产品均标注批次号，可追溯至原炉号、热处理批次和规格代码。

## 五、应用领域

GH4220锻板主要应用于以下领域：

航空发动机领域：用于制造涡轮叶片，特别是高压涡轮转子叶片和导向叶片，承受高温燃气冲击和高转速离心力。

燃气轮机领域：用于地面或舰船燃气轮机的动力涡轮叶片，要求长期稳定运行在800℃至950℃环境中。

航天推进系统：用于液体火箭发动机涡轮泵叶片，短时工作温度可达1050℃，要求瞬时高温强度。

能源化工领域：用于高温炉管、加热元件支撑件，在氧化性气氛下长期使用。

实验研究领域：用于高温合金性能测试标准试样，验证持久强度、蠕变性能和组织稳定性。

## 六、产品详细参数

化学成分（wt%，典型范围，以实际质保书为准）：碳（C）：0.06%至0.12%；铬（Cr）：8.0%至10.0%；钴（Co）：9.0%至11.0%；钨（W）：5.0%至6.5%；铝（Al）：4.0%至5.0%；钛（Ti）：2.0%至3.0%；铁（Fe）：≤1.0%；硼（B）：0.01%至0.02%；锆（Zr）：0.05%至0.15%；镍（Ni）：余量。

力学性能（室温典型值，以实际质保书为准）：抗拉强度σb≥1100MPa；屈服强度σ0.2≥850MPa；延伸率δ5≥12%；断面收缩率ψ≥15%；硬度HB 320至380。高温力学性能（900℃）：抗拉强度σb≥600MPa；屈服强度σ0.2≥450MPa；延伸率δ5≥8%；持久强度（900℃/200MPa）寿命≥100小时。

物理性能（典型值，以实际质保书为准）：密度：8.3 g/cm³；熔点：1310℃至1360℃；热导率（20℃）：11.5 W/(m·K)；热导率（900℃）：25.0 W/(m·K)；电阻率（20℃）：1.2 μΩ·m；线膨胀系数（20℃至900℃）：14.5×10⁻⁶ /℃；弹性模量（20℃）：210 GPa；弹性模量（900℃）：155 GPa。

耐腐蚀与高温性能：临界点蚀温度（CPT）在3.5%NaCl溶液中≥60℃；高温氧化增重率（1000℃/100h）≤0.3 mg/cm²；持久强度（900℃/100h）≥220MPa；抗热腐蚀性能（在75%Na₂SO₄+25%NaCl熔盐中，900℃/100h）腐蚀深度≤0.1mm。

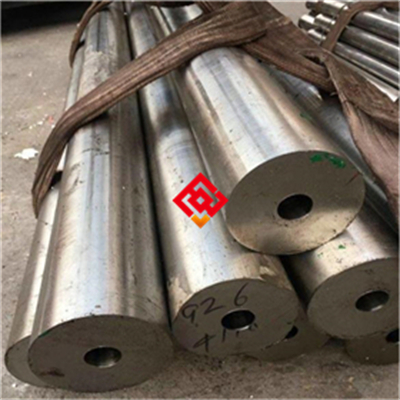

产品规格范围：锻板厚度10mm至200mm，宽度300mm至1500mm，长度600mm至4000mm。也可按客户图纸定制异形锻件。棒材直径20mm至300mm，长度500mm至6000mm。管材外径30mm至200mm，壁厚5mm至40mm。丝材直径0.5mm至8.0mm，以软态或半硬态供应。

交货状态：锻板以固溶+时效状态交货，表面经酸洗或磨光处理，粗糙度Ra≤3.2μm。可接受客户指定热处理制度。

批次溯源码解读：编码规则为“MJ-GH4220-年月-炉号-热处理批号-规格代码”。例如：MJ-GH4220-202503-2401-HT05-20×300×1000，表示上海墨钜生产的GH4220合金，2025年3月生产，炉号2401，热处理批号HT05，规格为厚度20mm、宽度300mm、长度1000mm。客户可通过编码查询原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验结果以及热处理曲线。

## 七、注意事项

第一，避免在700℃至750℃长期服役，此温度区间易析出σ相（一种脆性金属间相），导致合金脆化。建议服役温度控制在800℃以上或低于700℃。

第二，禁止在含硫、含钒的高温燃气环境中长期使用，硫和钒会破坏氧化膜，加速热腐蚀。如需在此类环境使用，应增加涂层防护。

第三，焊接后必须进行焊后热处理，推荐在850℃至900℃保温2至4小时，空冷，以消除焊接残余应力并恢复组织均匀性。焊后不可直接使用。

第四，冷加工后如产生明显加工硬化，应在中间工序进行退火处理，退火温度1100℃至1150℃，保温30分钟，空冷。禁止在冷加工后不进行退火直接继续加工。

第五，表面划伤、凹坑等缺陷会显著降低高温持久强度，加工和搬运过程中应使用软质夹具和防护垫，避免金属直接接触。所有表面缺陷需在交付前通过打磨或机加工去除，打磨后表面粗糙度应满足要求。

## 八、存储与运输指南

存储环境要求：存放温度应控制在5℃至40℃，相对湿度不超过60%。锻板应放置在木质或橡胶垫材上，离地高度不低于200mm，避免直接接触水泥地面或金属架。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。仓库内应保持通风干燥，避免冷凝水产生。

包装规范：锻板表面涂防锈油，然后包裹中性防锈纸，最外层使用塑料薄膜密封。每层锻板之间放置干燥剂袋（硅胶或分子筛）。整体采用木箱或钢带加固的编织袋包装，木箱内部衬有泡沫缓冲层。包装箱外标注“防潮”“轻放”“向上”等标志。

运输注意事项：运输过程中应使用封闭车厢或有防雨篷布遮盖的车辆，禁止露天运输。锻板应平放并固定，使用软质捆扎带，避免滑动碰撞。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面，防止勒伤。严禁踩踏、抛掷、翻滚包装件。

## 九、加工操作规范

切割加工：推荐使用带锯、激光切割或高压水刀。带锯切割时，锯带速度应控制在15至25m/min，进给量0.05至0.15mm/齿，使用专用冷却液（水基或油基）。激光切割推荐功率2至4kW，切割速度0.5至1.5m/min，辅助气体为氮气或氩气。切割后边缘应使用细砂轮或锉刀打磨去除毛刺和热影响区。禁止使用普通碳化硅砂轮片，因其容易嵌入杂质导致高温性能下降。

焊接加工：推荐使用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），填充金属应选用与母材成分匹配的焊丝，如GH4220同质焊丝或Inconel 718焊丝。焊接电流：TIG焊接时直流正接，电流80至150A；MIG焊接时电流150至250A，电压20至28V。焊接速度5至15cm/min，层间温度控制在100℃以下。保护气体使用纯度≥99.99%的氩气，流量8至15L/min。焊后必须进行去应力退火，温度850℃至900℃，保温2小时，空冷。注意事项：焊接前必须清除表面油污和氧化皮，焊接过程中避免电弧长时间停留在一点，禁止在无保护气体的情况下施焊。详细焊接工艺参数包可向上海墨钜索取。

热处理加工：固溶处理温度1180℃±10℃，保温时间按截面厚度计算，每25mm厚度保温1小时，空冷。一级时效处理温度900℃±5℃，保温4小时，空冷。二级时效处理温度780℃±5℃，保温16小时，空冷。注意事项：固溶处理时炉内气氛应控制为中性或微氧化性，避免产生严重氧化皮；时效处理时温度波动应控制在±5℃以内，否则影响γ′相尺寸和性能。禁止在固溶后采用水淬冷却，以免产生裂纹。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件（螺栓、垫片）应选用与GH4220同材质或更高级别的镍基合金，例如GH4169或Inconel 718，避免异种金属接触引起电化学腐蚀。密封垫片应选用不含卤素（氯、氟）的石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，若表面有油污或手印，应立即使用中性清洗剂清洗，并进行酸洗钝化处理（推荐使用20%硝酸+2%氢氟酸溶液，温度50℃，浸泡20分钟），以恢复表面氧化膜。

日常维护方法：清洁周期建议每运行500小时或每月一次，使用中性清洗剂（pH值6至8）或无氯溶剂擦拭表面，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。对于高温运行后的部件，若表面出现氧化皮，可采用机械打磨或喷砂去除，然后重新进行钝化处理。定期检查表面是否有裂纹、点蚀或变形，发现问题应及时处理。

常见故障及解决方法：第一种故障，表面点蚀。可能原因包括表面氯离子污染或氧化膜破损。处理方法：清除点蚀区域，重新酸洗钝化，并检查运行环境中是否引入含氯介质。第二种故障，焊缝开裂。可能原因包括焊后未及时热处理或填充金属不匹配。处理方法：去除裂纹区域，重新焊接并严格执行焊后热处理，确保填充金属与母材成分一致。第三种故障，部件变形。可能原因包括超温运行或安装应力过大。处理方法：停机检查运行温度是否超过设计值，重新调整安装间隙，必要时进行去应力退火。

## 十一、安全警示与应急处理

高温操作安全：在进行热处理、焊接或高温加工时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩（耐冲击，遮光号≥10）和阻燃工作服（材质为Nomex或类似阻燃纤维）。禁止在工件未冷却至室温前直接触碰，工件表面温度可能超过1000℃，接触会导致严重烧伤。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为水接触高温金属会导致蒸汽爆炸和金属飞溅。

切割加工安全：使用激光或等离子切割时，操作人员必须佩戴防护面罩（激光切割遮光号≥5，等离子切割遮光号≥12），并确保切割区域有良好的排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。切割现场应设置火花隔离屏障，防止火花引燃周围可燃物。禁止在无排烟系统或无人值守的情况下进行切割作业。

产品损坏或腐蚀后的应急处理：若发现GH4220部件在运行中发生破裂或严重腐蚀，应立即停机并隔离故障区域，切断高温燃气或腐蚀性介质源。操作人员应穿戴耐酸手套、护目镜和防护服，避免接触泄漏的腐蚀性介质。对于泄漏的酸性介质，应使用碳酸氢钠或石灰进行中和，然后收集并按照危险废物（HW类，如HW34废酸）进行分类处置。对于损坏的金属碎片，应小心收集并放入专用金属废料箱，避免刺伤或划伤。废弃物不得随意丢弃，需交由有资质的危废处理公司处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH4220锻板时，建议从以下几个方面进行匹配：首先，确认应用场景是否属于高温持久强度主导型，例如涡轮叶片、导向叶片等，该合金在700℃至1000℃范围内表现最佳。其次，关注关键性能参数，如持久强度（特别是900℃/200MPa条件下的寿命）、高温抗拉强度和抗氧化增重率。对于要求更高的航空发动机应用，应核对PREN值（耐点蚀当量，GH4220的PREN值通常在35至40之间）是否满足设计要求。第三，确认认证要求，若用于航空或船舶领域，需提供船级社认证（如CCS、DNV、LR）或NACE MR0175认证（针对酸性环境）。第四，建议采购时按实际需求量的1.1至1.2倍备品备件，以应对加工损耗和突发更换需求。最后，务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。

## 十四、价格标准

GH4220锻板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间如下：标准规格（厚度20mm至50mm）锻板价格为每公斤280元至450元；大厚度或异形锻件价格为每公斤350元至600元；棒材价格为每公斤260元至400元；管材价格为每公斤320元至500元。批量折扣政策：单次采购量≥5吨，可享受5%至12%的折扣，具体折扣比例根据产品规格和付款方式协商确定。小批量试样（单件或不足50公斤）需加价15%至20%，以覆盖工艺调整和检测成本。如需双认证（如同时满足GB和ASTM）、第三方检测（SGS或BV）或定制热处理，价格需另行协商。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、内部裂纹等）导致产品失效的，上海墨钜将免费更换或全额退款。

技术资料：随货提供中英文质保书，内容包括化学成分分析报告、力学性能检测报告、超声波探伤报告、尺寸检验记录以及批次追溯信息。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：客户在使用过程中遇到任何技术问题，上海墨钜承诺24小时内提供远程指导（电话或视频）。如需现场服务，工程师将在48小时内抵达客户现场，协助解决加工、焊接或使用中的问题。

检测服务：可安排SGS、BV等第三方检测机构对产品进行复检，常规检测项目（化学成分、室温力学性能、硬度）的费用由上海墨钜承担，非常规检测项目（如高温持久、蠕变、腐蚀试验）费用由双方协商。

备品保障：产品停产后五年内，上海墨钜仍可提供同质替代产品或定制加工服务，确保客户备件供应不中断。

售后响应：客户反馈质量问题后，上海墨钜将在2小时内回复，48小时内给出初步处理方案。对于紧急情况，可安排专人加急处理。
