GH4169锻板航空涡轮盘用沉淀硬化镍基探伤标准

# GH4169锻板航空涡轮盘用沉淀硬化镍基探伤标准产品介绍

## 一、产品概述与适用范围

GH4169锻板属于沉淀硬化镍基高温合金大类，典型牌号为GH4169（对应美国牌号Inconel 718）。该产品专为航空涡轮盘等关键热端部件设计，具有优异的高温强度、良好的抗疲劳性能和出色的抗氧化能力，使用温度范围覆盖-253℃至700℃。核心优势包括：一是700℃以下具有较高的抗拉强度和屈服强度，室温抗拉强度可达1280MPa以上；二是具有良好的抗热疲劳性能，适用于频繁启停的涡轮盘工况；三是组织稳定性好，长期服役后性能衰减缓慢；四是可通过标准热处理获得细晶组织，满足航空级超声波探伤要求；五是焊接性能优于同类沉淀硬化合金，便于后续加工与修复。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和真空自耗重熔（VAR）双联工艺生产线，严格执行ASTM B670、AMS 5662及GB/T 14992等标准，全流程工艺可追溯，每批次产品均附带原厂质保书和完整的探伤报告。

## 三、核心功能

1. **高温强度保持能力**：在650℃条件下，抗拉强度仍可维持在1000MPa以上，持久寿命超过100小时（应力620MPa），满足航空涡轮盘在高温旋转工况下的承载需求。

2. **抗热疲劳性能**：在500℃至700℃的循环热冲击下，裂纹萌生寿命显著优于普通耐热钢，适用于涡轮盘的频繁起动与停车工况。

3. **细晶组织控制**：通过双联冶炼和精确的热处理制度，可将晶粒度控制在ASTM 6级或更细，超声波探伤杂波水平低于C扫1.2mm平底孔当量，满足航空发动机对内部缺陷的严苛要求。

4. **抗高温氧化能力**：在700℃空气中氧化100小时后，氧化增重率低于0.05mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止进一步氧化。

5. **良好的冷热加工性**：固溶态下可进行锻造、轧制等热加工，时效态下可进行少量冷加工，加工硬化率适中，便于涡轮盘的精密成型与机械加工。

## 四、技术特点

**合金设计思路**：GH4169以镍为基体，加入约19%的铬（Cr）提供抗氧化和耐腐蚀性，约5%的铌（Nb）与钼（Mo）协同强化，通过γ″相（Ni₃Nb）和γ′相（Ni₃(Al,Ti)）的析出实现沉淀硬化，同时铝（Al）和钛（Ti）的加入进一步稳定强化相并提高抗氧化能力。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）二次精炼，有效降低气体含量（氧含量≤20ppm，氮含量≤50ppm）和非金属夹杂物级别，为超声波探伤提供纯净的基体。

**热处理制度**：标准热处理为固溶处理加时效处理。固溶温度960℃至980℃，保温1小时，油冷或快速空冷；随后进行第一级时效处理，温度720℃，保温8小时，炉冷至620℃；第二级时效处理，温度620℃，保温8小时，空冷。此制度可获得最佳的γ″相和γ′相析出分布。

**显微组织控制**：固溶处理后获得均匀的奥氏体基体，晶粒度控制在ASTM 6级或更细。时效处理后，γ″相以盘状形态均匀析出，尺寸约20-50nm，δ相（Ni₃Nb）控制在少量弥散分布状态，避免连续网状δ相损害韧性。

**无损检测及质量保证**：每块锻板均进行100%超声波探伤（UT），采用水浸法或接触法，检测灵敏度达到φ1.2mm平底孔当量，符合AMS 2154和GB/T 2970标准。同时进行液体渗透检测（PT）检查表面缺陷，光谱分析验证化学成分，硬度检测确保时效效果。

## 五、应用领域

- **航空发动机**：用于涡轮盘、压气机盘、鼓筒轴等关键旋转部件，承受高温和离心力复合载荷。

- **燃气轮机**：用于地面及舰船燃气轮机的涡轮盘和导向叶片，要求长期高温稳定性。

- **航天火箭发动机**：用于涡轮泵转子等高温部件，适应短时超高温和急冷急热工况。

- **核工业**：用于核反应堆控制棒驱动机构等高温耐辐射部件。

- **石油化工**：用于高温高压的阀门、泵体及管道组件，要求抗高温硫化腐蚀。

- **汽车增压器**：用于高性能涡轮增压器的涡轮叶轮，提升发动机功率密度。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍Ni：50.0-55.0；铬Cr：17.0-21.0；铌Nb：4.75-5.50；钼Mo：2.80-3.30；钛Ti：0.65-1.15；铝Al：0.20-0.80；钴Co≤1.00；碳C≤0.08；锰Mn≤0.35；硅Si≤0.35；磷P≤0.015；硫S≤0.015；铜Cu≤0.30；硼B≤0.006；铁Fe余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度≥1280MPa；屈服强度≥1030MPa；延伸率≥12%；断面收缩率≥15%；硬度HRC 36-44（时效态）。

650℃高温力学性能：抗拉强度≥1000MPa；屈服强度≥860MPa；持久强度：620MPa/650℃条件下，断裂时间≥100小时。

**物理性能（典型值）**：

密度：8.24g/cm³；熔点：1260-1336℃；热导率：11.4W/(m·K)（20℃），18.3W/(m·K)（500℃）；电阻率：1.25μΩ·m（20℃）；线膨胀系数：13.0×10⁻⁶/℃（20-100℃），14.8×10⁻⁶/℃（20-600℃）；弹性模量：199GPa（20℃）。

**耐腐蚀/高温性能**：

高温氧化增重率（700℃×100h）：≤0.05mg/cm²；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥50℃（典型值）；高温持久强度：620MPa/650℃条件下，持久寿命≥100小时。

**产品规格范围**：

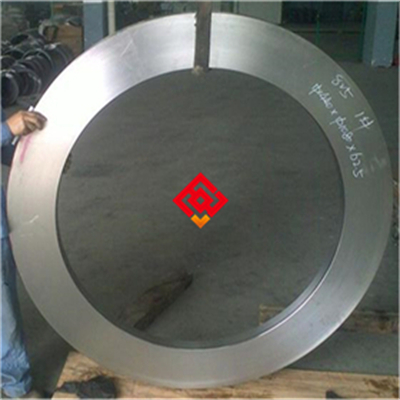

厚度：20-200mm；宽度：500-2500mm；长度：1000-6000mm；单板重量不超过3000kg。可供应锻板、轧板、圆盘等异形锻件，具体尺寸按图纸定制。

**交货状态**：

固溶态（ST）或固溶+时效态（STA），表面经磨光或酸洗处理，边缘倒角，表面粗糙度Ra≤3.2μm。根据客户要求可提供去应力退火态。

**批次溯源码解读**：

编码规则示例：MJ-GH4169-202510-A001-HT01-SP20

其中：MJ为上海墨钜代码；GH4169为牌号；202510为生产年月（2025年10月）；A001为冶炼炉号；HT01为热处理批号；SP20为规格代码（厚度20mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及热处理工艺参数。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4169在650℃以上长期服役时，γ″相会逐渐粗化并向δ相转变，导致强度下降，因此建议使用温度不超过700℃，连续使用不超过1000小时。

2. **禁止接触的腐蚀介质**：避免在含氯离子浓度超过100ppm的湿环境中长期使用，否则可能发生点蚀或应力腐蚀开裂（SCC）。严禁接触液态金属（如液态锌、液态铜），以免发生液态金属脆化。

3. **焊接后必须热处理**：焊接后应在24小时内进行去应力退火（870℃×1小时，空冷），否则焊缝区可能因残余应力导致延迟开裂。严禁焊后不处理直接服役。

4. **加工硬化后的中间退火要求**：冷加工变形量超过15%时，必须进行中间退火（980℃×30分钟，空冷），否则继续加工会导致开裂。严禁在未退火状态下进行大变形量冷加工。

5. **表面划伤的风险**：表面划伤深度超过0.1mm时，在高温氧化环境中可能成为疲劳裂纹源，因此加工和搬运过程中必须保护表面，严禁使用硬质工具直接接触板材表面。

6. **热处理敏感**：固溶温度超过1000℃会导致晶粒粗化，降低疲劳强度；时效温度低于700℃会导致强化相析出不足。必须严格按工艺规范执行。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5-40℃；相对湿度上限：60%。板材应存放在干燥、通风的室内仓库，地面铺设木质或橡胶垫材，高度不低于100mm。禁止与酸、碱、盐类化学品、重金属粉末（如锌粉、铜粉）混存。长期存储（超过6个月）建议表面涂防锈油并用气相防锈纸包裹。

**包装规范**：

每块锻板先用中性防锈纸包裹，外层覆盖塑料薄膜，内置干燥剂（硅胶包，每平方米不少于2包）。然后装入木箱或钢带加固的编织袋，木箱内壁衬有缓冲泡沫。包装外贴有标签，注明牌号、规格、炉号、重量及“防潮”、“禁止重压”标志。

**运输注意事项**：

运输时板材必须平放，用钢带或绑带固定于车厢底板，防止滑动。严禁露天运输，必须使用防雨篷布遮盖，避免暴晒和雨淋。吊装时使用尼龙吊带或带橡胶护套的钢丝绳，禁止钢丝绳直接接触板材表面。叉车装卸时货叉必须包裹橡胶套，避免划伤。

**明确标注禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷板材；禁止用金属链条直接捆绑；禁止在板材表面堆放其他重物。

## 九、加工操作规范

**切割**：

推荐方法：精密带锯切割或激光切割。带锯切割参数：锯带速度15-25m/min，进给速度0.5-1.0mm/s，使用含钴高速钢锯条。激光切割推荐使用光纤激光器，功率≥4kW，切割气体为氮气（纯度≥99.99%），气压0.8-1.2MPa。切割后必须用锉刀或砂带机去除毛刺，打磨深度不超过0.2mm。注意事项：禁止使用普通树脂砂轮片切割，因其可能引入铁基杂质导致局部腐蚀；切割热影响区应控制在0.5mm以内。详细操作示意图及参数表请向上海墨钜索取说明书。

**焊接（如适用）**：

推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：ERNiFeCr-2（对应GH4169焊丝）。焊接参数：TIG焊电流80-160A，电压10-15V，焊接速度50-100mm/min；MIG焊电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下。保护气体为氩气（纯度≥99.99%），流量10-15L/min。焊后必须进行去应力退火（870℃×1小时，空冷）。注意事项：焊前必须清理坡口及两侧30mm范围内的油污和氧化皮，使用丙酮擦拭；禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度960-980℃，保温时间按厚度每25mm保温1小时计算，油冷或快速空冷。时效处理：第一级720℃×8小时，炉冷至620℃；第二级620℃×8小时，空冷。注意事项：热处理炉必须为气氛保护炉（氩气或氢气），防止表面氧化；禁止在空气中直接加热，否则需在加热前涂覆防氧化涂料。冷却速度必须足够快，避免δ相在晶界连续析出。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质推荐使用同牌号GH4169或更高级别的镍基合金（如GH4099），避免使用碳钢或不锈钢连接件，以防电偶腐蚀。密封垫片应选用不含卤素的柔性石墨垫片或纯镍垫片，严禁使用含氯的聚四氟乙烯垫片。安装完成后，对焊接区域进行酸洗钝化处理，使用20%硝酸+3%氢氟酸溶液，温度50-60℃，处理时间20-30分钟，随后用去离子水冲洗干净并干燥。

**日常维护方法**：

清洁周期：每3个月或每次停机检修时进行。清洗剂类型：中性水基清洗剂（pH值6-8）或不含氯的有机溶剂（如异丙醇），严禁使用含氯溶剂（如三氯乙烯）。清洁后用压缩空气吹干，表面涂覆防锈油（如WD-40专用防锈型）进行短期防锈处理。对于长期停机的设备，应充氮气保护或放置干燥剂。

**常见故障及解决方法**：

1. **表面点蚀**：可能原因包括氯离子污染或表面钝化膜破损。处理方法：用细砂纸（800目以上）打磨点蚀区域，重新进行酸洗钝化，并检查使用环境中氯离子浓度是否超标。

2. **焊缝开裂**：通常由焊接残余应力或填充金属不匹配引起。处理方法：立即停机，用超声波探伤确认裂纹范围，打磨清除裂纹后重新焊接，并严格执行焊后去应力退火。

3. **变形**：高温服役后可能出现微量变形。处理方法：在去应力退火（870℃）后，使用液压机进行冷校平，校平量不超过1%变形量，之后进行二次时效处理恢复性能。

## 十一、安全警示与应急处理

**高温操作安全**：

必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）和阻燃服。禁止触碰未冷却至室温的工件。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，因为高温金属遇水可能发生剧烈爆溅。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号：激光切割为4-7号，等离子切割为10-12号），车间必须配备排烟系统，及时排出金属烟尘。火花隔离要求：切割区域周围2米内不得放置易燃物，使用防火毯遮挡火花飞溅。

**产品损坏或腐蚀后的应急处理**：

发现产品出现裂纹或泄漏时，立即停机并隔离故障区域，切断介质源（如高温气体或腐蚀性流体）。人员必须穿戴防酸碱手套和防护服。泄漏的介质应使用中和剂（如碳酸氢钠溶液中和酸性介质，硼酸溶液中和碱性介质）处理，并收集至专用容器。废弃物分类：含有镍、铬的金属废料属于HW49类危险废物，必须交由有资质的处理单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到失效分析的全流程支持。

## 十三、购买建议

建议客户根据应用场景匹配度选择产品：对于航空涡轮盘等高温高应力部件，推荐选用固溶+时效态（STA）交货，并确认PREN值（点蚀当量，GH4169的PREN值约为28-32）满足耐腐蚀要求；对于燃气轮机部件，需重点关注高温持久强度指标（如650℃/620MPa持久寿命）。认证要求方面，航空级产品需提供AMS 5662或GB/T 14992质保书，如需船级社认证（如CCS、DNV）或NACE MR0175认证，请在订单中注明。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证性能，特别是超声波探伤和化学成分的第三方复验。

## 十四、价格标准

GH4169锻板的价格根据产品规格、采购数量及附加技术要求浮动。参考价格区间：厚度20-50mm的锻板，固溶态交货价格为280-380元/公斤；厚度50-100mm为320-420元/公斤；厚度100-200mm为380-480元/公斤。时效态交货需加价10-15%。附加技术要求如双认证（AMS+GB）、第三方检测（SGS）及定制热处理，每项加价5-10%。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。小批量试样（≤100公斤）加价15-20%。具体报价请联系曾先生获取精确订单报价，价格含税含运费（仅限中国大陆地区）。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、夹杂物超标等）导致失效的，上海墨钜免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行化学成分、力学性能、探伤等复验，常规检测项目（化学成分、硬度、拉伸）费用由上海墨钜承担；特殊检测项目（如高温持久、蠕变、疲劳）费用由客户承担。

**备品保障**：产品停产后五年内，仍提供同质替代材料或按原图纸定制加工，确保客户设备维护需求。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案，重大质量问题启动专项小组处理。
