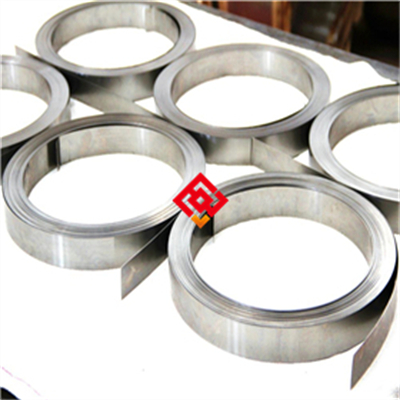

GH4145热轧板核弹簧用抗松驰及高温尺寸精度

# GH4145热轧板核弹簧用抗松驰及高温尺寸精度产品介绍

## 一、产品概述与适用范围

GH4145是一种以镍为基体、通过铝和钛形成时效强化相的高温合金，属于沉淀硬化型镍基合金（典型牌号：GH4145，对应美标Inconel X-750）。该产品专为核弹簧应用场景设计，在高温环境下表现出优异的抗松弛性能和高尺寸稳定性。其适用温度范围覆盖-253℃至700℃，短时使用可达800℃。核心优势包括：一、在650℃至700℃区间长期服役后仍能保持高弹性极限，抗松弛性能是普通不锈钢弹簧材料的3倍以上；二、热轧板经特殊热处理后，厚度公差可控制在±0.05mm以内，满足核级精密弹簧的尺寸要求；三、具有优良的高温强度，700℃时抗拉强度仍可维持在600MPa以上；四、抗氧化和耐腐蚀性能突出，在高温蒸汽和含氯介质中表现稳定；五、热加工塑性好，可制成薄板并卷绕成复杂形状弹簧。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及精密热轧生产线，严格执行ASTM B637和GB/T 14992标准进行生产控制。全流程工艺可追溯，每批次产品均保留完整的冶炼、轧制、热处理和检测记录。公司专注于核工业、航空航天及高端装备制造领域的高温合金供应，是国内少数能够批量生产核弹簧用GH4145热轧板的企业之一。

## 三、核心功能

1. **抗高温松弛功能**：在650℃、200MPa初始应力条件下，经1000小时松弛试验，应力保持率不低于85%（典型值，以实际产品质保书为准）。这一特性确保核电站弹簧组件在长期服役中保持预紧力稳定。

2. **高温尺寸稳定性**：热轧板经固溶加时效处理后，在600℃温度下反复热循环，板面翘曲度不超过0.5mm/m，厚度变化率低于0.1%。这保证了弹簧在高温工况下动作精度不偏移。

3. **抗高温氧化与腐蚀功能**：在700℃空气介质中，氧化增重速率低于0.1mg/cm²·h（典型值）。同时，在核反应堆含硼水和高温蒸汽环境中，耐应力腐蚀开裂性能优异。

4. **高弹性与抗疲劳功能**：室温弹性模量约214GPa，疲劳极限（10⁷循环）在600℃下可达300MPa以上。适合承受高频交变载荷的核级弹簧部件。

5. **冷热加工成型功能**：热轧板在固溶态下具有良好的冷弯和卷绕性能，可制成直径比小于3的紧密螺旋弹簧而不产生裂纹。热加工温度范围宽（950℃-1150℃），便于热卷成型。

## 四、技术特点

**合金设计思路**：GH4145的强化机制主要依赖γ'相，即Ni₃(Al,Ti)型金属间化合物。合金中铝和钛的总含量控制在2.5%-3.5%，确保形成足够体积分数的强化相。铬元素添加量约14%-17%，提供抗氧化和耐腐蚀能力。铌和钴的微量添加有助于细化晶粒并提高高温强度。铁含量控制在5%-9%，平衡成本与性能。碳含量严格控制在0.08%以下，避免晶界碳化物析出影响韧性。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。首先在真空感应炉中熔炼母合金，去除气体和低熔点杂质；随后通过电渣重熔进一步净化，降低硫、氧含量至20ppm以下，同时改善铸锭的凝固组织，减少偏析和缩松。

**热处理制度**：标准热处理分为两步。第一步为固溶处理：将热轧板加热至980℃±10℃，保温1小时/25mm厚度，然后快速水淬，使γ'相充分溶解并保留过饱和固溶体。第二步为时效处理：加热至730℃±5℃，保温8小时，然后以50℃/小时的速度炉冷至620℃保温8小时，最后空冷。这一双级时效制度可形成均匀细小的γ'相颗粒（尺寸约20-50nm），同时避免晶界析出连续网状碳化物。

**显微组织控制**：最终晶粒度控制在ASTM 5-7级，确保强度和韧性的平衡。γ'相体积分数约12%-15%，均匀分布在晶内。晶界处允许有少量MC型碳化物，但禁止出现连续膜状M₂₃C₆碳化物。δ相含量控制在1%以下，避免影响抗松弛性能。每批次均进行金相检验，记录晶粒度和析出相分布。

**无损检测及质量保证**：全部热轧板经过100%超声波探伤，按ASTM A435标准执行，灵敏度为φ1.2mm平底孔当量。表面进行液体渗透检测，确保无裂纹、折叠、夹杂等缺陷。每张板均取样进行化学成分光谱分析和室温力学性能测试。关键批次增加高温持久试验和松弛试验。质保书随货提供，包含所有检测数据和炉号追溯信息。

## 五、应用领域

- **核电站弹簧组件**：用于反应堆控制棒驱动机构中的压紧弹簧、燃料组件定位弹簧和主泵密封弹簧，要求长期在高温高压水中保持弹性。

- **航空航天发动机**：用于涡轮密封环、卡圈和锁紧弹簧，承受高温燃气冲刷和振动载荷。

- **石油化工高温阀门**：用于高温高压蒸汽阀门的复位弹簧和密封弹簧，工作温度可达650℃。

- **燃气轮机**：用于燃烧室和过渡段的支撑弹簧和波纹管组件。

- **精密仪器仪表**：用于高温环境下的传感器弹性元件和微动开关弹簧。

- **核电乏燃料处理设备**：用于高温腐蚀环境下的输送和定位弹簧。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍基体，余量；铬：14.0-17.0；铁：5.0-9.0；钛：2.25-2.75；铝：0.40-1.00；铌：0.70-1.20；碳≤0.08；锰≤1.00；硅≤0.50；硫≤0.010；磷≤0.015；铜≤0.50；钴≤1.00。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度≥1034MPa；屈服强度（0.2%偏移）≥689MPa；延伸率≥20%；硬度HRC 30-38；冲击功（夏比V型缺口）≥24J。

**高温力学性能（650℃典型值）**：抗拉强度≥758MPa；屈服强度≥620MPa；延伸率≥15%；持久强度（650℃/1000小时）≥380MPa。

**物理性能**：密度8.25g/cm³；熔点1395-1425℃；热导率（20℃）11.7W/(m·K)，（500℃）17.3W/(m·K)；电阻率（20℃）1.22μΩ·m；线膨胀系数（20-700℃）14.2×10⁻⁶/℃；弹性模量（20℃）214GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）在3.5%NaCl溶液中≥50℃；高温氧化增重率（700℃/100h）≤0.08mg/cm²；抗松弛性能（650℃/200MPa/1000h）应力保持率≥85%（典型值）。

**产品规格范围**：热轧板厚度1.5mm-12mm，宽度600mm-1500mm，长度1000mm-6000mm。特殊规格可协商定制。

**交货状态**：固溶加时效处理态（热轧+固溶+双级时效），表面经酸洗和研磨处理，表面粗糙度Ra≤3.2μm。板面平整，翘曲度不超过3mm/m。

**批次溯源码解读**：编码规则为MJ-GH4145-年月-炉号-热处理批号-规格代码。例如MJ-GH4145-202406-A1256-7308-3.0×1200×3000，其中MJ代表上海墨钜，GH4145为牌号，202406为生产年月，A1256为炉号，7308为热处理批号，3.0×1200×3000为板厚×宽×长。客户可凭溯源码向上海墨钜索取原厂质保书，质保书包含完整的冶炼、加工、检测和热处理记录。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4145在550℃-650℃区间长期服役时，γ'相会逐渐粗化并转变为η相（Ni₃Ti），导致强度下降。建议在650℃以上使用时应定期检查弹簧力值变化。

2. **禁止接触的腐蚀介质**：避免在含高浓度氯离子（>100ppm）和湿态硫化氢环境中长期使用，可能引发点蚀和应力腐蚀开裂。核电站应用中应严格控制水化学条件，pH值保持在6.5-8.5。

3. **焊接后必须热处理**：如需要进行焊接修复，焊后必须进行重新固溶加时效处理，否则热影响区会出现敏化现象，导致抗腐蚀性能下降和脆化。

4. **加工硬化后的中间退火要求**：冷卷弹簧时，若变形量超过15%，应进行中间退火（980℃/30分钟，水淬），避免加工硬化导致开裂。严禁在未退火状态下进行大变形量卷绕。

5. **表面划伤的风险**：热轧板表面划伤深度超过0.05mm时，在高温服役中可能成为疲劳裂纹源。搬运和加工过程中应使用软质垫材，严禁金属工具直接接触板面。

6. **热处理敏感性问题**：固溶处理冷却速度必须足够快（水淬），若冷却速度不足（如空冷），γ'相会提前析出，导致时效后强度不足。严禁采用炉冷或缓冷方式。

## 八、存储与运输指南

**存储环境要求**：存放温度应保持在5℃-35℃范围内，相对湿度上限为60%。地面应铺设木垫板或橡胶垫，离地高度不小于100mm，避免地面潮气侵蚀。禁止与酸、碱、重金属粉末、活性化学品混存，防止接触腐蚀。

**包装规范**：每张热轧板先用中性防锈纸包裹，再套入聚乙烯塑料薄膜袋，袋内放入干燥剂包（硅胶或分子筛），最后装入木箱或钢带加固的木托盘。木箱内部衬有泡沫板防震。每件包装外标注牌号、批号、规格、数量和生产日期。

**运输注意事项**：运输过程中应固定牢固，使用尼龙绑扎带或软质吊带，禁止钢丝绳直接接触板面。车辆必须有防雨篷布覆盖，避免暴晒和雨淋。吊装时使用专用吊具，保持板面水平起吊，禁止单点起吊或抛掷。严禁与腐蚀性物质同车运输。

**明确标注禁止行为**：禁止露天存放；禁止与酸、碱、盐类物质混放；禁止踩踏、抛掷或重物堆压；禁止使用铁锤敲击板面；禁止在包装破损状态下长期存放。

## 九、加工操作规范

**切割**：推荐采用等离子切割或带锯切割。等离子切割使用氩气/氢气混合气体，电流150-250A，切割速度300-600mm/min。切割后必须用砂轮机打磨去除热影响区（至少2mm），打磨后表面粗糙度Ra≤6.3μm。带锯切割使用高速钢锯条，线速度15-25m/min，进给量0.02-0.05mm/齿。注意事项：切割前板材必须干燥无油污。禁止使用普通氧化铝砂轮片，应使用碳化硅或金刚石砂轮。禁止在未打磨热影响区的情况下直接进行卷簧加工。

**焊接（如需焊接修复）**：推荐采用钨极氩弧焊（TIG），填充金属牌号选用ERNiCrFe-2或ERNiCr-3，直径1.6mm或2.4mm。焊接电流80-120A，电压12-16V，焊接速度80-120mm/min。层间温度控制在100℃以下。保护气体使用99.99%高纯氩气，流量10-15L/min。焊后必须进行固溶加时效热处理：重新加热至980℃保温30分钟，水淬，然后按标准时效制度处理。注意事项：焊接前必须清除焊接区域的氧化皮和油污（使用丙酮擦拭）。禁止使用酸性焊剂或含氯清洗剂。禁止在未进行焊后热处理的情况下投入使用。

**热处理**：固溶温度980℃±10℃，保温时间按每25mm厚度1小时计算，但最短不少于30分钟。冷却方式为水淬，水温保持在20-40℃，转移速度不超过15秒。时效处理：先加热至730℃±5℃，保温8小时，然后以50℃/h炉冷至620℃保温8小时，最后空冷。注意事项：炉内气氛应为中性或微还原性，避免氧化。禁止在固溶后空冷或油淬。禁止在时效过程中快速冷却。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：弹簧组件连接件材质应选用同级别镍基合金（如GH4169或GH4145）或不锈钢（如304L、316L），避免异种金属接触导致电偶腐蚀。密封垫片应选用不含卤素和硫的纯石墨或聚四氟乙烯垫片。安装后，如接触介质为高温水或蒸汽，应进行酸洗钝化处理：使用10%硝酸加2%氢氟酸溶液在50℃浸泡30分钟，然后彻底冲洗。注意事项：禁止使用含氯清洗剂或盐酸进行清洗。

**日常维护方法**：清洁周期根据工况确定，一般每3-6个月检查一次。使用中性清洗剂（pH值6-8）或去离子水进行表面清洁。清洗后用压缩空气吹干。长期停用时应涂覆防锈油（不含氯和硫）。维护时注意检查弹簧尺寸变化和表面裂纹。

**常见故障及解决方法**：

- 故障现象一：表面点蚀。原因：介质中氯离子浓度过高或pH值偏低。处理方法：更换介质或调整水化学条件；清除点蚀坑并重新钝化；如点蚀深度超过板厚的10%，应更换部件。

- 故障现象二：焊缝开裂。原因：焊后未进行热处理或热处理不当。处理方法：重新进行固溶加时效热处理；如裂纹已扩展，需切除焊缝区域重新焊接并热处理。

- 故障现象三：弹簧变形或松弛。原因：服役温度超出设计范围或初始应力过高。处理方法：检查实际工况温度；如温度超标，需更换为更高等级合金（如GH4169）；如应力过高，重新设计弹簧参数。

## 十一、安全警示与应急处理

**高温操作安全**：热处理和焊接操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）和阻燃工作服。严禁在未冷却至室温前触碰工件。现场灭火器应配备干粉型或二氧化碳型，严禁使用水灭火，因为高温合金遇水可能产生氢脆风险。

**切割加工安全**：等离子切割时必须佩戴遮光号12以上的防护面罩，并开启排烟系统，避免金属烟尘吸入。火花隔离距离不小于5米，周围不得放置易燃物。带锯切割时应佩戴防噪音耳罩和防护手套。

**产品损坏或腐蚀后的应急处理**：如发现弹簧部件出现裂纹或断裂，应立即停机并隔离故障部件，切断介质源（如关闭阀门、排空管道）。操作人员应穿戴防酸防碱手套和护目镜，避免接触可能泄漏的腐蚀性介质。如介质为放射性物质，需按核电站辐射防护规程处理。泄漏的介质应使用中和剂处理（如碳酸氢钠中和酸液），收集后按危险废物（HW类）分类处置，严禁随意排放。废弃的GH4145材料可回收，但需清除表面污染物。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

- **应用场景匹配度**：请确认您的弹簧工作温度是否在-253℃至700℃范围内，如温度超过700℃，建议考虑GH4169或GH4090等更高等级合金。如介质腐蚀性强，请核对PREN值（GH4145约28-32）是否满足要求。

- **关键性能参数**：核弹簧应用需重点关注抗松弛性能（650℃/200MPa/1000h应力保持率）和高温持久强度。请要求供应商提供第三方检测报告验证这些参数。

- **认证要求**：如用于核电站，需确认产品是否满足RCC-M或ASME NB级认证要求。用于航空发动机需提供适航认证。用于海洋工程需提供NACE MR0175认证。

- **备品备件比例**：建议首次采购时额外订购10%-15%的备品，用于替换和尺寸验证。同一批次产品性能一致性更好，建议一次性采购。

- **质量验证**：建议核对上海墨钜原厂质保书，确认化学成分、力学性能和探伤结果。同时可要求安排SGS或BV第三方检测，验证硬度、尺寸精度和抗松弛性能。

## 十四、价格标准

GH4145热轧板价格受产品厚度、宽度、采购数量和附加技术要求影响。参考价格区间如下（不含税）：

- 厚度1.5-3.0mm：280-360元/公斤

- 厚度3.0-6.0mm：260-330元/公斤

- 厚度6.0-12mm：240-300元/公斤

批量折扣政策：采购量≥1吨，可享3%-5%折扣；≥5吨，可享8%-12%折扣；≥10吨，可享15%折扣。小批量试样（≤50公斤）加价15%-20%。

附加技术要求费用：双认证（如RCC-M+ASME）加价10%-15%；第三方检测（SGS/BV）加价5%-8%；定制热处理加价8%-12%。

具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂、偏析、热处理不当等）导致弹簧在正常工况下失效的，上海墨钜免费更换或退款。因客户加工或使用不当导致的失效不在质保范围内。

**技术资料**：随货提供中英文质保书一份，包含化学成分、力学性能、探伤结果、尺寸检验记录和热处理曲线。另附产品说明书、材料安全数据表（MSDS）和推荐加工工艺规程。

**技术支持**：提供24小时远程技术指导（电话或视频）。如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工或使用中的问题。

**检测服务**：可安排SGS、BV等第三方权威检测机构进行性能验证。常规检测项目（化学成分、室温力学、硬度、尺寸）费用由上海墨钜承担。特殊检测项目（如高温持久、松弛试验、CPT）费用协商。

**备品保障**：该产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备件供应不断档。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步处理方案。如需要，可免费提供替代材料应急使用。
