# GH4133锻板航空发动机涡轮盘用持久塑性公差产品介绍

## 一、产品概述与适用范围

GH4133属于镍基高温合金大类，典型牌号为GH4133（国内牌号，对应国际相近牌号如Inconel 713C改良型）。该产品专为航空发动机涡轮盘等高温旋转部件设计，具有优异的高温持久塑性及严格的尺寸公差控制能力。GH4133在650°C至950°C温度范围内保持稳定的抗蠕变性能和抗疲劳强度，特别适用于需要长期承受高温应力且对塑性变形有严格要求的工况环境。核心优势包括：一、高温持久强度优异，在850°C/200MPa条件下持久寿命可达100小时以上（典型值，以实际产品质保书为准）；二、持久塑性良好，断后延伸率可控制在5%至15%区间，满足涡轮盘对材料延展性的苛刻要求；三、严格的尺寸公差控制，锻板厚度公差可控制在±0.3mm以内，减少后续机加工余量；四、组织均匀性好，晶粒度稳定在4至6级，消除混晶和粗晶缺陷；五、抗热疲劳性能突出，适用于频繁启停的航空发动机工况。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及大型锻压机组，严格执行ASTM B637、GB/T 14992及航标HB相关标准。公司建立了从原料入厂到成品出厂的全流程质量追溯体系，每批次产品均经过光谱分析、力学性能测试、超声波探伤及尺寸精度检验，确保交付产品符合航空级质量要求。

## 三、核心功能

GH4133锻板具备以下核心功能：

**高温持久强度功能**：在850°C高温环境下，持久强度可达200MPa以上（典型值，以实际产品质保书为准），能够承受涡轮盘在高速旋转时产生的巨大离心应力。该合金通过γ'相强化机制，使高温下仍保持较高的抗变形能力。

**持久塑性控制功能**：持久断后延伸率可控制在5%至15%之间，既避免塑性过低导致脆性断裂，又防止塑性过高引起尺寸失稳。这一特性对涡轮盘的叶片槽部位尤为重要，需要材料在高温下具备适度的塑性变形能力以释放应力集中。

**抗氧化与抗热腐蚀功能**：合金中铝和铬元素形成致密的氧化铝和氧化铬保护膜，在900°C以下可有效抵抗燃气中的氧化性气氛和硫化物腐蚀。经过100小时氧化试验后，氧化增重率可控制在0.05mg/cm²以内（典型值，以实际产品质保书为准）。

**尺寸稳定性功能**：通过优化热处理工艺和残余应力控制，锻板在后续加工和使用过程中变形量极小，满足航空发动机涡轮盘对尺寸公差的严格要求。线膨胀系数在20°C至900°C范围内约为15.5×10⁻⁶/°C（典型值，以实际产品质保书为准），与涡轮盘其他部件匹配良好。

**冷热加工适应性功能**：GH4133在固溶状态下具有良好的塑性，可进行锻造、轧制等热加工；在时效状态下硬度适中，可进行车削、铣削等机加工，刀具磨损较小。

## 四、技术特点

### 合金设计思路

GH4133的合金设计以镍为基体，通过添加铝和钛形成γ'相（Ni₃(Al,Ti)）作为主要强化相，γ'相体积分数约为35%至45%。铝元素含量控制在4.5%至5.5%，钛含量控制在2.5%至3.5%，两者配比使得γ'相在高温下具有良好的热稳定性。铬元素含量约12%至15%，主要提供抗氧化和抗热腐蚀能力。钼元素含量约4%至6%，通过固溶强化提高高温强度。钴元素含量约2%至4%，可提高γ'相溶解温度和基体韧性。碳含量控制在0.05%至0.15%，形成少量碳化物（如MC型碳化物）以钉扎晶界，防止晶粒长大。

### 冶炼工艺

GH4133采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺路线。真空感应熔炼在真空度低于1Pa的条件下进行，可有效去除合金中的气体（如氧、氮、氢）和低熔点杂质（如铅、锡、砷）。电渣重熔进一步提纯合金，降低硫含量至0.005%以下，同时改善铸锭的结晶组织，减少偏析和缩孔。对于航空发动机涡轮盘用锻板，还可根据需要增加真空自耗重熔（VAR）工序，使合金纯度达到更高等级。

### 热处理制度

GH4133的标准热处理工艺分为固溶处理和时效处理两个阶段。固溶处理在1080°C±10°C保温2小时，随后快速水淬，目的是将γ'相和碳化物充分溶解到基体中，获得过饱和固溶体。时效处理在750°C±5°C保温8小时，随后空冷，使γ'相均匀析出并长大到合适尺寸（约0.1μm至0.5μm），获得最佳的强化效果。对于需要控制晶粒度的产品，可采用双级时效或稳定化处理，即在时效前增加850°C保温4小时的中间处理，以促进碳化物在晶界析出，提高持久塑性。

### 显微组织控制

GH4133锻板的晶粒度控制在4至6级（ASTM标准），不允许出现混晶或粗晶组织。γ'相呈球形或立方体形，均匀分布在基体中，尺寸范围为0.1μm至0.5μm。碳化物主要为MC型（如TiC、NbC）和M₂₃C₆型（如Cr₂₃C₆），分布在晶界和晶内。δ相（Ni₃Nb）含量需严格控制，一般不超过1%，因为δ相为脆性相，会降低合金的持久塑性。通过控制锻造比和热处理参数，可有效消除原始铸态组织中的树枝晶偏析，获得均匀的再结晶组织。

### 无损检测及质量保证

每块GH4133锻板均经过100%超声波探伤（UT），采用水浸法或接触法，检测频率为5MHz至10MHz，灵敏度可发现直径0.5mm以上的缺陷。对于关键区域，可执行更严格的探伤标准，如ASTM E2375或HB 5167。表面质量采用液体渗透检测（PT），可发现开口裂纹、折叠等表面缺陷。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）进行分析，碳硫含量使用高频红外碳硫分析仪测定。力学性能试验包括室温拉伸、高温拉伸、持久试验和硬度测试，每批次抽取至少两个试样进行检测。

## 五、应用领域

**航空发动机领域**：用于制造涡轮盘、压气机盘、鼓筒轴等高温旋转部件，需承受650°C至950°C的高温应力和高周疲劳载荷。

**燃气轮机领域**：用于地面燃气轮机的涡轮盘和导向叶片，特别是需要频繁启停的调峰机组，要求材料具有良好的热疲劳性能。

**航天推进系统**：用于火箭发动机涡轮泵的涡轮盘和叶片，需承受高温燃气冲刷和瞬时超温工况。

**核电设备领域**：用于核电站应急柴油发电机组的涡轮增压器转子，要求材料在高温下具有长期稳定性。

**化工高压反应器**：用于高温高压加氢反应器的内件和密封件，需同时具备耐高温和抗氢腐蚀能力。

**石油化工裂解炉**：用于乙烯裂解炉的辐射段炉管支撑件，需承受1000°C左右的高温氧化气氛。

## 六、产品详细参数

**化学成分（质量分数，%）**：镍（Ni）余量；铬（Cr）12.0至15.0；铝（Al）4.5至5.5；钛（Ti）2.5至3.5；钼（Mo）4.0至6.0；钴（Co）2.0至4.0；碳（C）0.05至0.15；硼（B）0.01至0.03；铁（Fe）≤2.0；锰（Mn）≤0.5；硅（Si）≤0.5；磷（P）≤0.015；硫（S）≤0.005；铜（Cu）≤0.2。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度（Rm）≥1100MPa；屈服强度（Rp0.2）≥850MPa；断后延伸率（A）≥10%；断面收缩率（Z）≥15%；布氏硬度（HBW）350至420。高温性能（850°C典型值，以实际产品质保书为准）：抗拉强度（Rm）≥550MPa；屈服强度（Rp0.2）≥400MPa；断后延伸率（A）≥12%；持久强度（850°C/200MPa）≥100小时。

**物理性能（典型值，以实际产品质保书为准）**：密度8.1g/cm³；熔点范围1280°C至1350°C；热导率（20°C）11.5W/(m·K)，（500°C）16.8W/(m·K)，（900°C）22.3W/(m·K)；电阻率（20°C）1.35μΩ·m；线膨胀系数（20°C至900°C）15.5×10⁻⁶/°C；弹性模量（20°C）210GPa，（800°C）160GPa。

**耐腐蚀/高温性能**：抗氧化性（900°C/100h）氧化增重率≤0.05mg/cm²；抗热腐蚀性（850°C/100h）腐蚀深度≤30μm；高温持久塑性（850°C/200MPa）断后延伸率≥8%；热疲劳性能（850°C至室温循环500次）无裂纹。

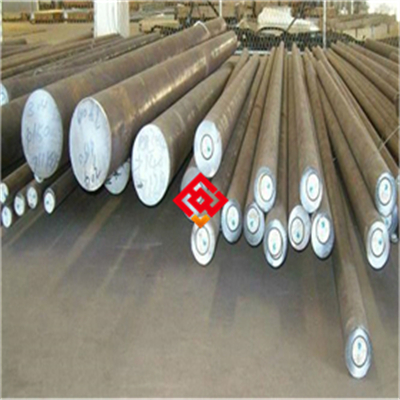

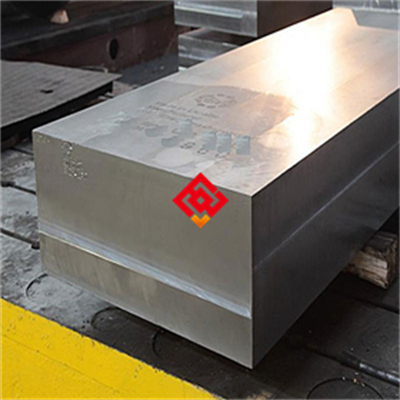

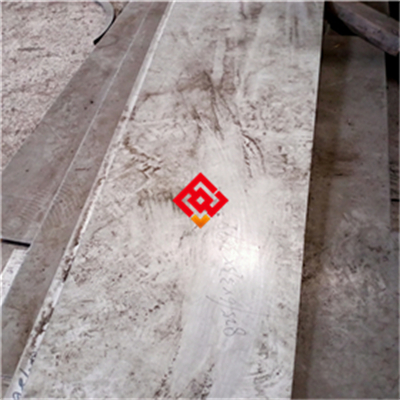

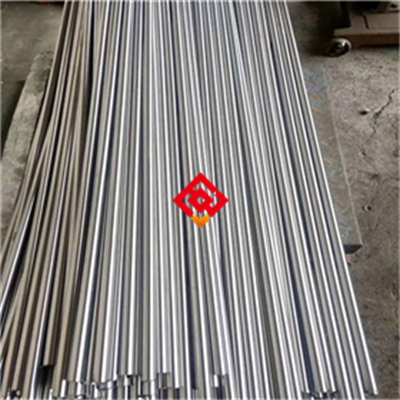

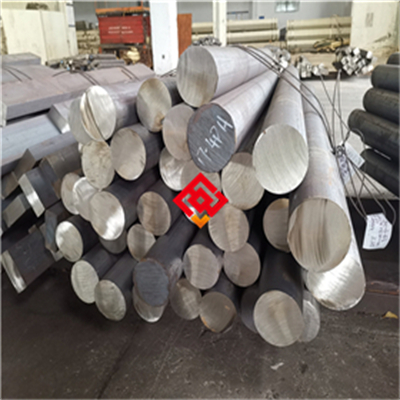

**产品规格范围**：锻板厚度10mm至200mm，宽度500mm至2000mm，长度1000mm至4000mm；也可按客户图纸定制异形锻件。棒材直径50mm至300mm，长度500mm至3000mm。管材外径60mm至500mm，壁厚5mm至50mm。

**交货状态**：固溶加时效处理状态（ST+AGED），表面经磨光处理，粗糙度Ra≤3.2μm。也可根据要求提供固溶态（ST）或退火态（ANN），表面处理可选择酸洗或车光。

**批次溯源码解读**：编码规则为“MJ-GH4133-年月-炉号-热处理批号-规格代码”。例如“MJ-GH4133-202306-2356-HT01-20×500×2000”表示上海墨钜生产的GH4133锻板，生产日期2023年6月，炉号2356，热处理批号HT01，规格为厚度20mm×宽度500mm×长度2000mm。客户可通过联系上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果和尺寸检验数据。

## 七、注意事项

一、GH4133在700°C至800°C温度区间长期服役时，γ'相会粗化导致强度下降，应避免在此温度区间长时间保温。二、合金对硫、磷等杂质元素敏感，在与含硫燃料或介质接触时需采取防护措施，避免热腐蚀加速。三、焊接时需严格控制热输入和层间温度，焊后必须进行去应力退火处理，否则焊后冷却过程中产生的残余应力可能导致焊缝开裂。四、GH4133在冷加工时加工硬化倾向明显，变形量超过15%时需进行中间退火（1080°C/30分钟/水冷）以恢复塑性。五、表面划伤或凹坑在高温服役中可能成为疲劳裂纹源，加工和运输过程中应避免尖锐物体接触产品表面。六、合金在固溶态下塑性较好，但时效后硬度升高，机加工时需使用硬质合金刀具，切削速度建议控制在20至40m/min。七、禁止在未经预热的情况下对厚截面锻板进行焊接或热加工，预热温度应不低于200°C。

## 八、存储与运输指南

**存储环境要求**：存放环境温度应保持在5°C至40°C之间，相对湿度不超过60%。产品应放置在干燥、通风的库房内，地面铺设木垫板或橡胶垫，离地高度不少于300mm。禁止与酸、碱、盐类化学品、重金属粉末（如锌粉、铅粉）以及含氯化合物混存，防止电化学腐蚀或应力腐蚀。

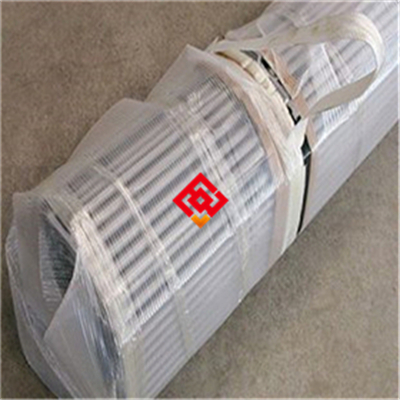

**包装规范**：GH4133锻板采用三层包装防护。内层为气相防锈纸（VCI纸），紧贴产品表面，防止水汽凝结；中层为聚乙烯塑料薄膜（PE膜），厚度不低于0.1mm，热封密封；外层为木箱或钢带加固的编织袋，木箱内壁衬有泡沫缓冲材料。每包净重不超过2吨，包装外标注牌号、规格、批号、净重及“防潮”“勿压”标识。对于出口产品，可增加真空包装或充氮包装。

**运输注意事项**：运输过程中产品必须固定牢固，使用尼龙绑扎带或钢带，避免在车厢内窜动。车辆必须配备防雨篷布，严禁露天运输或暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，防止压痕或划伤。装卸过程中轻拿轻放，不得抛掷或滚落。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷产品；禁止在包装破损状态下长期存放；禁止使用铁锤直接敲击产品表面。

## 九、加工操作规范

### 切割操作

GH4133锻板的切割推荐采用带锯切割或激光切割。带锯切割时，锯带速度控制在15至25m/min，进给量0.05至0.15mm/齿，使用M42高速钢或硬质合金锯带，切削液选用水基乳化液。激光切割时，采用光纤激光器，功率2至4kW，切割速度0.5至2m/min，辅助气体为氮气（纯度≥99.99%），气压0.8至1.2MPa。切割后边缘需使用氧化铝砂轮或硬质合金旋转锉进行打磨，去除热影响区和毛刺，打磨深度不小于0.5mm。**注意事项**：禁止使用普通碳化硅砂轮片进行切割，因为碳化硅砂轮在高温下可能与镍基合金发生化学反应，导致表面污染。禁止在未冷却的情况下进行后续加工，切割后需自然冷却至室温。

### 焊接操作（如适用）

GH4133的焊接推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同材质焊丝（如GH4133焊丝）或镍基合金焊丝（如ERNiCrCoMo-1）。TIG焊接参数：焊接电流80至150A（直流正接），电弧电压10至15V，焊接速度50至150mm/min，保护气体为高纯氩气（纯度≥99.999%），气体流量10至15L/min。层间温度控制在100°C以下，焊后立即进行去应力退火处理，温度850°C±10°C，保温2小时，炉冷至300°C以下空冷。**注意事项**：焊接前必须清除焊口两侧各20mm范围内的油污、氧化皮和水分，使用丙酮或酒精清洗。禁止在风速大于1.5m/s的环境下焊接，防止保护气体被吹散。禁止使用含硅或含铝的焊丝，防止形成低熔点共晶。焊后必须进行液体渗透检测（PT）检查焊缝表面缺陷。

### 热处理操作

固溶处理：加热温度1080°C±10°C，保温时间按厚度计算（每毫米厚度保温1.5分钟，但不少于30分钟），保温结束后快速水淬，转移时间不超过10秒。时效处理：加热温度750°C±5°C，保温8小时，保温结束后空冷。**注意事项**：固溶加热时升温速度不宜过快，建议控制在100°C/h至200°C/h，防止热应力过大导致变形。禁止在固溶保温结束后使用油淬或雾冷，必须采用水淬以保证冷却速度。禁止在时效处理过程中打开炉门，防止温度波动影响γ'相析出均匀性。**详细操作示意图及参数表请向上海墨钜索取说明书**。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质GH4133或更高等级的镍基合金（如GH4169），避免使用不锈钢或碳钢连接件，防止高温下因热膨胀系数不一致导致松动或应力集中。密封垫片应选用无卤素垫片（如石墨垫片、陶瓷纤维垫片），禁止使用含氯或含氟的聚四氟乙烯垫片，防止高温下释放腐蚀性气体。安装完成后，需对装配区域进行酸洗钝化处理，使用硝酸（HNO₃）20%至30%加氢氟酸（HF）2%至5%的混合酸液，在50°C至60°C下浸泡15至30分钟，随后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期根据工况环境确定，一般建议每运行500小时或每月进行一次外观检查。清洗剂选用中性清洗剂（pH值6至8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洁后用压缩空气吹干或自然晾干。对于长期停机的设备，建议在表面涂覆防锈油（如气相防锈油）或覆盖气相防锈纸。

**常见故障及解决方法**：

一、表面点蚀：表现为局部出现针孔状腐蚀坑。处理方法为停机后使用细砂纸（400#至600#）打磨去除腐蚀产物，然后用硝酸溶液（10%至20%）进行钝化处理。预防措施为加强清洗频率，避免氯离子积聚。

二、焊缝开裂：表现为焊缝区域出现纵向或横向裂纹。处理方法为将裂纹部位用机械方法彻底清除（使用硬质合金旋转锉或砂轮），坡口角度不小于60°，然后按焊接规范重新焊接并做焊后热处理。预防措施为严格控制焊接热输入和层间温度。

三、变形：表现为安装后尺寸超差或连接面间隙不均匀。处理方法为在冷态下使用液压校正或机械校正，校正后需进行去应力退火（850°C/2小时/炉冷）。预防措施为安装前检查配合间隙，确保装配应力均匀分布。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接操作时，操作人员必须佩戴耐高温手套（耐温≥300°C）、防护面罩（遮光号10至12）和阻燃工作服（材质为Nomex或类似阻燃纤维）。禁止在未冷却的情况下触碰工件，工件需冷却至100°C以下方可接触。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器，因为水遇到高温金属会瞬间汽化导致蒸汽爆炸，且可能加速金属氧化。

**切割加工安全**：切割操作时，操作人员必须佩戴防护面罩（遮光号根据切割方法选择，激光切割遮光号5至8，带锯切割遮光号3至5），工作区必须安装排烟系统，将切割产生的金属粉尘和烟气排出室外。火花隔离要求：切割区域周围2米内不得有易燃物品（如纸张、油布、可燃气体瓶），地面铺设防火毯。禁止在密闭空间内进行切割作业，防止一氧化碳和氮氧化物积聚。

**产品损坏或腐蚀后的应急处理**：如发现产品出现严重腐蚀或开裂，应立即停机并隔离故障区域，切断介质源（如燃气、蒸汽、冷却水）。操作人员进入现场前必须佩戴防护手套（丁腈橡胶材质）、护目镜和防毒面具（如介质为酸性气体）。泄漏的腐蚀性介质应使用中和剂（如碳酸氢钠溶液）中和，然后用吸附材料（如蛭石、硅藻土）收集，装入密闭容器中。废弃物分类：含镍、铬、钴等重金属的废渣和废液属于危险废物（HW类），必须交由有资质的危废处理单位处置，禁止倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括您所需牌号的完整工艺规程和质量控制标准。

## 十三、购买建议

客户在选择GH4133锻板时，应从以下方面进行匹配：首先，确认应用场景的温度和应力水平，确保GH4133的高温持久强度满足设计要求，可参考PREN值（Pitting Resistance Equivalent Number，耐点蚀当量值）评估抗腐蚀能力，GH4133的PREN值约为35至40（典型值，以实际产品质保书为准）。其次，核对关键性能参数，如高温持久强度、持久塑性、硬度等指标是否达到设计图纸要求。第三，确认认证要求，航空发动机用材需提供AS9100体系认证或客户指定的航标认证，地面燃气轮机用材需提供NACE MR0175或ISO 15156认证。第四，建议客户按照1:1.1至1:1.2的比例采购备品备件，确保在更换周期内备件充足。最后，强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证产品性能，检测项目包括化学成分、室温及高温力学性能、超声波探伤结果和尺寸检验数据。

## 十四、价格标准

GH4133锻板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间：厚度20mm至50mm的锻板，单价约为280至420元/公斤；厚度50mm至100mm的锻板，单价约为320至480元/公斤；厚度100mm至200mm的锻板，单价约为380至550元/公斤。批量折扣政策：采购量≥2吨可享受5%折扣；≥5吨可享受8%折扣；≥10吨可享受12%折扣。小批量试样（单批次≤100公斤）需加价15%至20%，用于覆盖检测和包装成本。如客户需要双认证（如AS9100加NACE）、第三方检测（SGS或BV）或定制热处理（如双级时效、稳定化处理），需另行协商加价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月，因材料内在质量缺陷（如化学成分不合格、力学性能不达标、内部缺陷超标）导致产品失效的，上海墨钜将免费更换同规格产品或按合同金额退款。质保期不包含因使用不当、安装错误或超出设计工况导致的失效。

**技术资料**：随货提供中英文质保书，内容包含完整的化学成分分析报告、力学性能试验报告（室温及高温）、超声波探伤报告、尺寸检验报告。另提供产品说明书（含牌号说明、性能数据、加工指南）、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户在使用过程中遇到技术问题，可拨打业务电话或私人电话，上海墨钜承诺24小时内提供远程技术指导。如需现场服务，工程师将在48小时内抵达客户现场，协助解决加工或使用中的技术难题。

**检测服务**：上海墨钜可安排SGS、BV等第三方检测机构对产品进行复检，常规检测项目（化学成分、力学性能、探伤）的费用由上海墨钜承担。如客户要求增加非常规检测项目（如高温蠕变试验、断裂韧性测试），相关费用需另行协商。

**备品保障**：上海墨钜承诺在相关牌号停产后五年内，仍可为客户提供同质替代材料或定制加工服务，确保客户设备的持续运行和维护需求。

**售后响应**：客户反馈的质量问题，上海墨钜将在2小时内回复确认，48小时内出具初步解决方案。对于紧急问题，可安排专人专车加急处理，确保客户生产不受影响。
