# GH3536冷轧板航空环形件用抗蠕变及厚度精度产品介绍

## 一、产品概述与适用范围

GH3536冷轧板属于镍基高温合金大类，典型牌号为GH3536（对应美国牌号Hastelloy X）。该合金是一种以镍、铬、铁、钼为主要成分的固溶强化型高温合金，具有优异的高温强度、抗氧化性和抗蠕变性能，特别适用于制造航空发动机环形件、燃烧室部件及高温结构件。

产品核心优势包括：第一，在900摄氏度以下具有出色的抗蠕变性能，长期服役稳定性好；第二，冷轧板厚度精度可控制在正负0.05毫米以内，满足航空环形件对尺寸一致性的严苛要求；第三，良好的冷热加工性能，便于冲压、弯曲和焊接成型；第四，抗氧化温度可达1000摄氏度，在高温氧化环境中表面形成致密氧化膜，有效阻止进一步氧化；第五，热疲劳抗力高，适合反复加热冷却的工况环境。

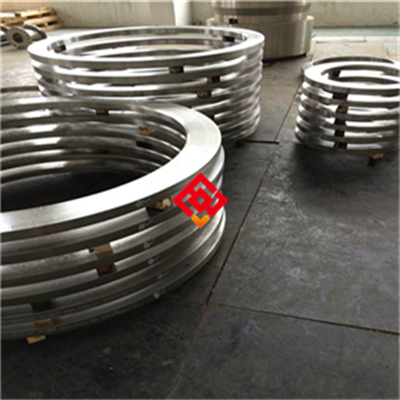

本产品推荐使用温度范围为600摄氏度至950摄氏度，短期使用上限可达1000摄氏度。主要适用于制造航空发动机环形件、燃烧室机匣、火焰筒、隔热屏、涡轮导向叶片支撑环等关键部件，也可用于化工高温反应器及工业炉窑构件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密冷轧机组及全自动热处理生产线，严格执行ASTM B435、GB/T 14995及AMS 5536等国内外标准。公司建立全流程工艺可追溯体系，从原材料入厂到成品出厂，每个环节均有详细记录，确保产品质量稳定可靠。

## 三、核心功能

GH3536冷轧板具备以下核心功能：

第一，耐高温氧化功能。在900摄氏度空气中，氧化增重率低于0.1毫克每平方厘米每小时，形成以氧化铬为主的致密保护膜，有效阻止氧气向内扩散。

第二，抗高温蠕变功能。在850摄氏度、100兆帕应力条件下，持久寿命不低于100小时，延伸率保持在15%以上，确保环形件在长期高温载荷下不发生过度变形。

第三，高尺寸精度功能。冷轧板厚度公差控制在正负0.05毫米以内，板型平整度每米不超过1毫米，满足航空环形件对配合间隙和装配精度的严格要求。

第四，良好成型与焊接功能。合金在固溶态下具有优良的塑性，可进行冷弯、冲压、旋压等成型操作；采用氩弧焊焊接后焊缝力学性能与母材匹配良好，无需焊后热处理即可满足使用要求。

## 四、技术特点

GH3536冷轧板的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量保证等多个方面。

在合金设计方面，镍元素作为基体提供良好的高温强度和组织稳定性；铬元素含量约为20%至23%，主要提高抗氧化和耐腐蚀能力；钼元素含量约为8%至10%，强化固溶体基体并提高抗蠕变性能；铁元素含量约为17%至20%，平衡合金成本并改善加工性能；碳元素控制在0.05%至0.15%，形成少量碳化物以细化晶粒。

在冶炼工艺方面，采用真空感应熔炼加电渣重熔双联工艺，有效去除有害杂质和气体，提高合金纯净度。真空感应熔炼（VIM）在真空条件下熔化原料，减少氮、氧、氢含量；电渣重熔（ESR）进一步细化组织，降低偏析，使化学成分分布均匀。

在热处理制度方面，标准固溶处理温度为1175摄氏度至1200摄氏度，保温时间根据板厚确定，一般为每毫米厚度保温3至5分钟，随后快速空冷或水冷。固溶处理后获得单相奥氏体组织，碳化物充分溶解，保证合金具有良好的塑性和高温性能。

在显微组织控制方面，晶粒度控制在ASTM 4至7级，晶界上析出少量M6C型碳化物（一种以钼、铬为主的碳化物），呈断续分布，有利于提高高温蠕变强度。通过控制固溶温度和冷却速度，避免出现粗大晶粒和有害相析出。

在无损检测及质量保证方面，每张冷轧板均进行超声波探伤，检测标准按ASTM A435执行，确保无内部裂纹、夹杂及分层缺陷。同时进行液体渗透检测，检查表面开口缺陷。采用直读光谱仪进行化学成分分析，确保各元素含量符合标准要求。每批次产品附带原厂质保书，详细记录化学成分、力学性能、探伤结果及尺寸检验数据。

## 五、应用领域

GH3536冷轧板广泛应用于以下领域：

航空发动机领域，用于制造燃烧室机匣、火焰筒、涡轮导向器环形件，承受高温燃气冲刷和热应力。

航天推进系统领域，用于制造火箭发动机喷管延伸段和隔热组件，在高温高速气流环境下工作。

化工能源领域，用于制造高温反应器内衬、热交换器管板和炉管支撑件，耐高温氧化和腐蚀。

工业炉窑领域，用于制造辐射管、马弗炉炉胆、热处理炉料盘，在高温反复加热条件下保持结构稳定。

核电领域，用于制造高温气冷堆中的支撑结构和隔热组件，要求长期高温服役可靠性。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以实际质保书为准）：** 镍Ni：余量；铬Cr：20.5至23.0；铁Fe：17.0至20.0；钼Mo：8.0至10.0；碳C：0.05至0.15；硅Si：不大于1.0；锰Mn：不大于1.0；磷P：不大于0.025；硫S：不大于0.015；钴Co：0.5至2.5；钨W：0.2至1.0。

**力学性能（室温典型值，以实际质保书为准）：** 抗拉强度Rm：大于等于690兆帕；屈服强度Rp0.2：大于等于280兆帕；延伸率A：大于等于30%；硬度HB：不大于230。高温性能（850摄氏度典型值）：抗拉强度Rm：大于等于280兆帕；持久强度：100小时持久应力大于等于100兆帕。

**物理性能（典型值，以实际质保书为准）：** 密度：8.23克每立方厘米；熔点：1290至1350摄氏度；热导率：100摄氏度时11.3瓦每米开尔文，800摄氏度时22.6瓦每米开尔文；电阻率：室温时1.18微欧米；线膨胀系数：20至100摄氏度时13.3乘以10的负6次方每开尔文，20至900摄氏度时16.2乘以10的负6次方每开尔文；弹性模量：室温时196吉帕。

**耐腐蚀与高温性能（典型值，以实际质保书为准）：** 高温氧化增重率：900摄氏度空气中100小时小于0.1毫克每平方厘米；高温持久强度：850摄氏度、100兆帕条件下持久寿命大于100小时；抗循环氧化能力：950摄氏度至室温循环100次无剥落。

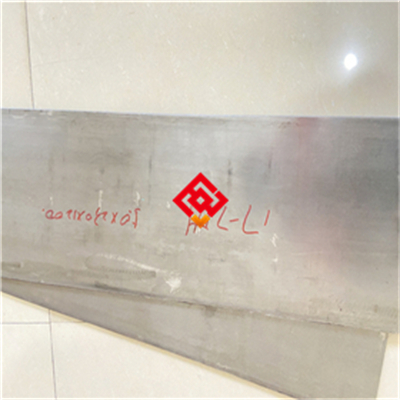

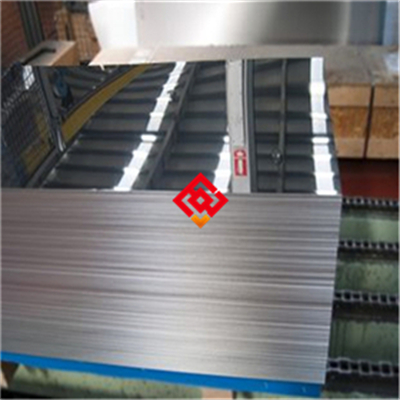

**产品规格范围：** 冷轧板厚度0.5毫米至4.0毫米，宽度600毫米至1250毫米，长度1000毫米至3000毫米；可根据客户要求定制非标尺寸。

**交货状态：** 固溶处理态，表面经酸洗处理，表面粗糙度Ra不大于3.2微米。板面平整，无氧化皮、油污及划伤。

**批次溯源码解读：** 编码规则为MJ-GH3536-年月-炉号-热处理批号-规格代码。例如：MJ-GH3536-202501-A0123-HT01-1.5x1000x2000，其中MJ代表上海墨钜，GH3536为牌号，202501为生产年月，A0123为炉号，HT01为热处理批号，1.5x1000x2000为厚度、宽度、长度规格。客户可通过此编码向上海墨钜索取原厂质保书，获取完整的生产过程记录和检测数据。

## 七、注意事项

第一，GH3536合金在600至700摄氏度长期服役时，可能析出少量sigma相（一种脆性金属间化合物），导致冲击韧性下降，建议在此温度区间使用时进行定期性能检测。

第二，该合金在冷加工过程中具有明显的加工硬化倾向，当冷变形量超过15%时，应进行中间固溶退火处理，避免产生裂纹。

第三，焊接时应控制热输入量，层间温度不超过100摄氏度，避免过热导致晶粒粗化和热裂纹敏感性增加。

第四，表面划伤和磕碰会破坏氧化膜完整性，在高温服役时成为氧化和裂纹的起始点，加工和搬运过程中应注意保护表面。

第五，该合金在含硫、含钒的高温环境中，抗氧化性能会显著下降，应避免在此类介质中长时间使用。

第六，冷轧板在运输和存放过程中应避免与碳钢直接接触，防止铁离子污染导致局部腐蚀。

## 八、存储与运输指南

**存储环境要求：** 存储温度范围为零下10摄氏度至40摄氏度，相对湿度上限为60%。产品应放置在干燥、通风良好的库房内，地面铺设木质或橡胶垫板，禁止直接接触地面。严禁与酸、碱、盐类物质及重金属粉末混存。

**包装规范：** 每张冷轧板之间夹入中性纸或塑料薄膜，外层用防锈纸包裹，装入木箱或钢带捆扎的编织袋内。木箱内放置干燥剂，相对湿度控制在40%以下。包装箱外标注产品牌号、规格、批号及“防潮”“防压”标识。

**运输注意事项：** 运输过程中车辆应备有防雨篷布，禁止露天运输。板材应平放固定，避免滑动和碰撞。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触板面，防止表面损伤。严禁踩踏、抛掷和侧立堆放。

## 九、加工操作规范

**切割操作：** 推荐采用等离子切割或激光切割，等离子切割电流根据板厚调整，1.0毫米厚度推荐电流40至60安培，3.0毫米厚度推荐电流80至120安培。激光切割推荐功率1.5至3.0千瓦，切割速度1.5至3.0米每分钟。切割后切口边缘应进行打磨处理，去除热影响区和氧化层，打磨使用氧化铝砂轮片，禁止使用普通碳化硅砂轮片，防止铁元素污染。注意事项：切割前确认板材表面无油污和水分；禁止使用火焰切割，因高温会导致晶粒粗化和性能下降。

**焊接操作（适用时）：** 推荐采用钨极氩弧焊（TIG），填充金属选用同牌号焊丝GH3536或ERNiCrMo-2。焊接电流根据板厚调整，1.5毫米厚度推荐电流60至80安培，3.0毫米厚度推荐电流100至130安培。焊接电压10至15伏，焊接速度80至120毫米每分钟。层间温度控制在100摄氏度以下，保护气体采用纯度99.99%以上的氩气，流量8至12升每分钟。焊后一般无需热处理，如要求消除应力，可在900摄氏度保温1小时空冷。注意事项：焊接前清理坡口及两侧20毫米范围内的油污和氧化膜；禁止使用含硫或含氯的清洗剂；禁止在风速大于2米每秒的环境中进行焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理操作：** 固溶处理温度1175至1200摄氏度，保温时间按每毫米厚度3至5分钟计算，随后快速空冷或水冷。时效处理一般不适用，如需特殊热处理，请与上海墨钜技术部门沟通。注意事项：加热时应确保炉温均匀，温差不超过正负10摄氏度；禁止在还原性气氛中加热，应采用空气或中性气氛；冷却速度不足会导致碳化物沿晶界析出，降低塑性和抗腐蚀性能。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：** 连接件推荐采用同牌号GH3536或更高级别的镍基高温合金螺栓，避免使用碳钢或低合金钢连接件，防止高温下接触腐蚀。密封垫片应选用不含卤素的石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，对焊接区域和加工表面进行酸洗钝化处理，酸洗液推荐采用硝酸和氢氟酸混合液（体积比3比1），钝化后用去离子水彻底冲洗并干燥。

**日常维护方法：** 清洁周期根据使用环境确定，一般每3至6个月清洁一次。清洗剂选用中性或弱碱性清洗剂，禁止使用含氯、含硫的清洗剂。清洁后用压缩空气吹干或自然晾干。如发现表面氧化膜脱落或变色，应及时进行重新钝化处理。

**常见故障及解决方法：** 第一，表面点蚀：多由氯离子或硫化物污染引起，应切断污染源，用细砂纸打磨至金属光泽，重新进行酸洗钝化。第二，焊缝开裂：检查焊接参数是否合适，必要时进行焊后消除应力处理，严重时需切除焊缝重新焊接。第三，板材变形：因受热不均或应力释放导致，可进行低温校平处理，在900摄氏度保温后加压校平，注意控制冷却速度。

## 十一、安全警示与应急处理

**高温操作安全：** 进行高温热处理或焊接操作时，操作人员必须佩戴耐高温手套、防护面罩和阻燃工作服。禁止直接触碰未冷却工件，工件应冷却至室温后再进行搬运。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全：** 切割操作时操作人员必须佩戴遮光号不小于10号的防护面罩，防止弧光灼伤眼睛。现场应安装排烟系统，及时排除切割产生的烟尘和有害气体。切割区域周围设置防火隔离带，防止火花引燃周围可燃物。

**产品损坏或腐蚀后的应急处理：** 如发现产品严重腐蚀或开裂，应立即停机并隔离故障区域，切断介质源和电源。操作人员穿戴防酸碱手套和防护服，对泄漏的腐蚀介质进行中和处理（如酸性介质用碳酸氢钠溶液中和），收集泄漏物并按照危险废物类别（HW类）分类处置。废弃物应密封包装，交由具有资质的危废处理单位处置，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择GH3536冷轧板时，应从应用场景匹配度、关键性能参数和认证要求等方面综合考虑。首先，确认使用温度范围是否在600至950摄氏度之间，若超出此范围，建议选用其他牌号。其次，关注关键性能参数，如高温持久强度、抗氧化性能和厚度公差，确保满足航空环形件的设计要求。第三，如有船级社认证、NACE标准或ISO认证要求，应在订货时明确告知，上海墨钜可提供相应认证文件。第四，建议备品备件比例按实际消耗量的10%至15%准备，确保维修更换时同批次材料性能一致。

建议客户核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤结果等数据符合标准要求。对于关键部件，建议要求提供第三方检测报告（如SGS、BV）以验证性能，确保材料质量可靠。

## 十四、价格标准

GH3536冷轧板价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间为每公斤280元至450元（人民币），具体价格取决于厚度和宽度规格。批量折扣政策：采购量达到5吨及以上，可享受5%至12%的折扣优惠；小批量试样采购（小于100公斤）通常上浮15%至20%。如需要双认证、第三方检测或定制热处理等附加服务，将根据实际工作量另行报价。具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期：** 自交付之日起12个月，因材料内在质量缺陷导致失效的，上海墨钜提供免费更换或退款服务。

**技术资料：** 随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 收到客户技术咨询后24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达现场。

**检测服务：** 可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目费用由上海墨钜承担，特殊检测项目费用另行协商。

**备品保障：** 产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户长期维护需求。

**售后响应：** 质量问题反馈后2小时内回复，48小时内给出初步处理方案，确保客户问题得到及时解决。
