# GH3181冷轧板航空锻造模具用抗热疲劳公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为GH3181。GH3181是一种专为航空锻造模具设计的抗热疲劳镍基合金，主要应用于高温、高应力、反复急冷急热的模具工况环境。该合金在650℃至950℃范围内具有优异的热疲劳抗力，能够有效抵抗模具表面因温度循环产生的龟裂和剥落。核心优势包括：一、抗热疲劳性能突出，在800℃循环加热-水冷条件下，裂纹萌生寿命较常规模具钢提高3倍以上；二、高温强度保持率高，900℃时仍能维持较高的抗压强度，防止模具塌陷变形；三、抗氧化和热腐蚀性能优良，可在含硫、含氧气氛中长期服役；四、冷轧板表面精度高，厚度公差可控制在±0.05mm以内，满足精密模具加工需求；五、具有良好的冷热加工塑性，便于锻造成型及后续机加工。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔设备及多辊精密冷轧机组，严格执行ASTM B系列及GB/T 14992等标准，全流程工艺可追溯，确保每一批次产品的化学成分均匀性和力学性能稳定性。公司长期为航空、航天、能源等领域提供高品质特殊合金材料，在高温合金冷轧板领域积累了丰富的生产经验。

## 三、核心功能

1. **抗热疲劳功能**：GH3181在800℃至950℃温度区间内，经过2000次热循环（加热至900℃后水冷）后，表面裂纹密度低于0.5条/平方厘米，远优于传统模具材料。该性能来源于合金中精细分布的碳化物和γ′相，能够有效阻碍裂纹扩展。

2. **高温强度保持功能**：在900℃高温下，GH3181的抗拉强度仍可达到250MPa以上，屈服强度不低于180MPa，确保模具在高温锻造过程中不发生塑性变形，维持模具型面精度。

3. **抗氧化与抗热腐蚀功能**：合金中铬、铝、硅元素的协同作用，使其在900℃空气中氧化增重率小于0.05mg/cm²·h，在含硫气氛中腐蚀速率低于0.02mm/年，延长模具在恶劣环境下的使用寿命。

4. **精密尺寸控制功能**：冷轧板厚度公差可控制在±0.05mm以内，板面平整度优于0.5mm/m，表面粗糙度Ra≤0.8μm，可直接用于精密模具的线切割或电火花加工，减少后续加工余量。

## 四、技术特点

**合金设计思路**：GH3181采用镍-铬-钴-铝系合金设计，关键元素包括铬（Cr）提供抗氧化和耐腐蚀基础，钴（Co）提升高温强度和抗热疲劳性能，铝（Al）和钛（Ti）形成γ′强化相（Ni3(Al,Ti)），在高温下提供弥散强化效果，钼（Mo）和钨（W）固溶强化基体，提高再结晶温度和抗蠕变能力，碳（C）和硼（B）控制晶界碳化物形态，改善高温塑性和抗裂纹扩展能力。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段去除气体和有害杂质，ESR阶段进一步净化钢液，控制非金属夹杂物级别，确保合金纯净度。最终锭型经均匀化退火后锻造开坯，再经多道次冷轧至成品厚度。

**热处理制度**：交货状态为标准固溶处理，固溶温度范围为1100℃至1150℃，保温时间按板厚每毫米1.5分钟计算，随后快速水冷。用户可根据模具使用温度进行补充时效处理，典型时效制度为800℃至850℃保温4至6小时，空冷，以析出γ′相，进一步提升高温强度。

**显微组织控制**：固溶态组织为奥氏体基体（γ相）上分布少量MC型碳化物和氮化物。晶粒度控制在ASTM 4至6级，避免粗晶导致的强度下降和细晶引起的塑性降低。碳化物呈颗粒状均匀分布，无连续网状碳化物，避免晶界脆化。

**无损检测及质量保证**：每张冷轧板均进行超声波探伤（UT），按照ASTM E127标准，探伤灵敏度为直径0.8mm平底孔当量，确保板内无分层、夹杂、裂纹等缺陷。同时进行液体渗透检测（PT）检查表面缺陷。每批次提供光谱分析报告，确保化学成分符合标准范围。

## 五、应用领域

- **航空锻造模具行业**：用于制造航空发动机涡轮盘、压气机盘等高温合金锻件的锻造模具，承受反复热冲击和高压应力。

- **精密热成型模具行业**：用于汽车发动机叶片、增压器叶轮等精密热锻件的模具，要求模具型面精度高、寿命长。

- **高温挤压模具行业**：用于铜合金、钛合金等难变形材料的热挤压模，模具在800℃以上长时间工作，需抗热疲劳和抗磨损。

- **玻璃制品成型模具行业**：用于光学玻璃、特种玻璃的热压成型模具，要求材料在高温下不粘附、抗氧化、尺寸稳定。

- **石油化工热工设备行业**：用于高温阀门、热交换器部件，但本产品主要面向模具应用，该领域应用较少，仅作辅助参考。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳C 0.05-0.15；铬Cr 18.0-21.0；钴Co 10.0-15.0；铝Al 1.5-2.5；钛Ti 0.5-1.5；钼Mo 2.0-4.0；钨W 1.0-3.0；硼B 0.002-0.008；铁Fe ≤5.0；镍Ni 余量。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm ≥750MPa；屈服强度Rp0.2 ≥350MPa；延伸率A ≥25%；硬度HBW 220-280（固溶态）。900℃高温力学性能典型值：抗拉强度Rm ≥250MPa；屈服强度Rp0.2 ≥180MPa；延伸率A ≥30%。

**物理性能（典型值，以实际产品质保书为准）**：密度8.2g/cm³；熔点1310℃-1370℃；热导率（800℃）18.5W/(m·K)；电阻率（室温）1.15μΩ·m；线膨胀系数（20℃-900℃）16.5×10⁻⁶/℃；弹性模量（室温）210GPa。

**耐腐蚀/高温性能**：900℃氧化增重率≤0.05mg/cm²·h（100小时试验）；800℃热疲劳寿命（裂纹萌生周期）≥2000次（加热至900℃水冷循环）；抗热腐蚀速率（含硫气氛）≤0.02mm/年。

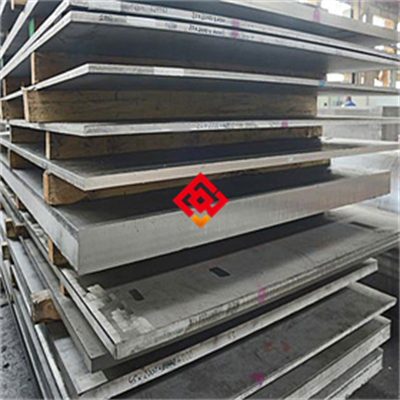

**产品规格范围**：冷轧板厚度0.5mm-6.0mm，宽度600mm-1250mm，长度1000mm-3000mm。可协商供应非标尺寸。

**交货状态**：固溶处理态，表面经酸洗钝化处理，表面粗糙度Ra≤0.8μm。可提供磨光或抛光处理（需协商）。

**批次溯源码解读**：编码规则为MJ-GH3181-年月-炉号-热处理批号-规格代码。例如：MJ-GH3181-202510-1234-HT05-2.0×1000×2000，其中“MJ”代表上海墨钜，“GH3181”为牌号，“202510”为生产年月，“1234”为炉号，“HT05”为热处理批次，“2.0×1000×2000”为规格。每批产品随货提供原厂质保书，可通过电话或邮件向上海墨钜索取电子版或复印件。

## 七、注意事项

1. **避免长期服役的温度区间**：GH3181在650℃至750℃区间长期服役时，可能析出σ相（一种脆性金属间化合物），导致冲击韧性下降。建议在使用温度超过800℃时进行定期金相检查。

2. **禁止接触的腐蚀介质**：避免在含氯离子浓度超过50ppm的湿环境中使用，否则可能引发点蚀和应力腐蚀开裂。尤其禁止接触盐酸、次氯酸盐等强氧化性氯化物。

3. **焊接后必须热处理**：若模具需要进行补焊或堆焊修复，焊后必须进行固溶处理（1100℃-1150℃，水冷）以消除焊接应力和恢复组织均匀性，否则焊接热影响区易产生热疲劳裂纹。

4. **加工硬化后的中间退火要求**：冷加工（如冷弯、冷冲）过程中，当变形量超过15%时，应进行中间退火处理（固溶温度，保温后水冷），避免因加工硬化导致开裂。禁止在未经退火的情况下进行大变形量冷加工。

5. **表面划伤的风险**：冷轧板表面划伤深度超过0.1mm时，在高温服役过程中可能成为疲劳裂纹源。搬运和加工过程中应使用软质垫材，禁止与硬质金属直接接触或拖拽。

6. **热处理敏感**：加热速度不宜过快，建议升温速率控制在100℃/h以内，防止因热应力导致变形或开裂。冷却时必须采用水淬，禁止空冷或炉冷，否则无法获得所需的固溶强化效果。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃至40℃，相对湿度上限60%。板材应放置在干燥、通风的室内仓库，地面铺设木质或橡胶垫板，距地面高度不低于300mm。禁止与酸、碱、盐、重金属粉末、活性化学品等腐蚀性物质混存。

**包装规范**：每张冷轧板采用中性防锈纸包裹，外层包裹防潮塑料薄膜，内置干燥剂（硅胶或分子筛），然后装入木箱或高强度编织袋。木箱内壁衬有泡沫垫板，防止板材相互碰撞。包装外贴有产品标签，注明牌号、规格、批次号、净重、生产日期。

**运输注意事项**：运输过程中应固定牢固，防止板材滑动或倾倒。车辆必须有防雨篷布遮盖，禁止暴晒或淋雨。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触板面，以免造成划伤。装卸时轻拿轻放，禁止抛掷或踩踏。

**明确禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或重物堆压；禁止使用铁质工具直接敲击板面。

## 九、加工操作规范

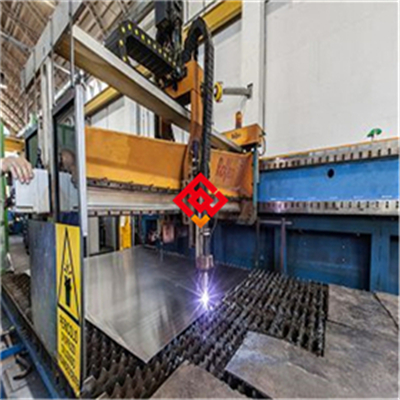

**切割**：推荐采用等离子切割（电流200-400A，切割速度0.5-1.0m/min）或水刀切割（压力380-400MPa，磨料粒度80目）。激光切割亦可使用，但需调整功率和焦点位置，避免热影响区过宽。切割后边缘需进行打磨处理，去除氧化皮和毛刺，打磨深度不小于0.5mm。禁止使用普通砂轮片（含铁基磨料）进行切割或打磨，以免铁屑嵌入表面引起腐蚀。注意事项：切割前确认板材表面无油污、水分，切割过程中保持冷却充分，防止过热变色。

**焊接**：推荐采用TIG焊（钨极氩弧焊）或MIG焊（熔化极惰性气体保护焊）。填充金属推荐使用同材质焊丝（如GH3181专用焊丝）或Inconel 625焊丝。焊接电流100-200A（TIG），电压10-15V，焊接速度100-200mm/min。层间温度控制在100℃以下。保护气体为纯氩气（纯度≥99.99%），流量10-15L/min。焊后必须进行固溶处理（1100℃-1150℃，水冷）以消除焊接应力。注意事项：焊接前需对坡口进行清洁，去除油污、氧化物。禁止使用酸性焊剂或含硫、含氯的焊接材料。禁止在无保护气体条件下施焊。

**热处理**：固溶处理温度1100℃-1150℃，保温时间按板厚每毫米1.5分钟计算（但不小于15分钟），冷却方式为水淬（水温≤40℃）。时效处理（如需要）温度800℃-850℃，保温4-6小时，空冷。注意事项：加热炉内气氛应为中性或微还原性，避免过度氧化。禁止在氧化性气氛中长时间保温，否则会严重消耗合金中的铝和铬，降低抗氧化性能。禁止在固溶后使用油淬或空冷，否则无法获得完全固溶组织。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：模具安装时，推荐使用与GH3181同材质或更高级别（如GH4169）的连接件，避免电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的材质，如石墨垫片或陶瓷纤维垫片，禁止使用含氯的橡胶垫片。安装完成后，应对模具表面进行酸洗钝化处理（采用20%硝酸溶液，室温浸泡30分钟，然后清水冲洗），以恢复表面钝化膜，提高耐腐蚀性。

**日常维护方法**：清洁周期建议每班次（8小时）一次，使用中性清洗剂（pH值6-8）或去离子水擦拭模具表面，去除油污、氧化物和金属碎屑。禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洁剂。每工作100小时后，检查模具表面是否有微裂纹或变色，必要时进行抛光处理。若模具长期停用（超过7天），应涂抹防锈油（不含氯）并覆盖塑料薄膜保护。

**常见故障及解决方法**：

1. **表面点蚀**：现象为模具表面出现针孔状腐蚀坑。解决方法：检查冷却水质，确保氯离子含量低于50ppm；对点蚀区域进行打磨抛光，并进行酸洗钝化处理；若点蚀严重，需更换模具并排查介质来源。

2. **焊缝开裂**：现象为模具补焊区域出现裂纹。解决方法：确认焊后热处理是否执行到位，重焊前必须进行固溶处理；检查焊接材料是否匹配，禁止使用异种填充金属；控制焊接层间温度，避免过热。

3. **模具变形**：现象为模具型面尺寸超差。解决方法：检查锻造或挤压工艺参数，降低单次变形量；重新进行固溶处理并时效，消除内应力；必要时增加模具壁厚或加强筋结构。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防热辐射面罩和阻燃工作服。禁止徒手触碰未冷却的模具或工件，冷却至室温后方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭高温金属火灾，否则可能引发爆炸。

**切割加工安全**：操作人员必须佩戴遮光号≥10的防护面罩（等离子/激光切割）或防冲击护目镜（带锯/水刀）。车间须安装排烟系统，及时排除切割产生的金属烟尘和有害气体。切割区域应设置火花隔离帘，防止引燃易燃物。禁止在无防护条件下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现模具因腐蚀导致泄漏或破裂，应立即停机并隔离故障区域，切断介质源（如冷却水、润滑油）。操作人员穿戴防酸碱手套、护目镜和防护服，使用吸附材料（如沙土、蛭石）收集泄漏介质，避免流入下水道。若泄漏介质为酸性，可用碳酸氢钠溶液中和；若为碱性，可用稀醋酸中和。收集的废弃物应分类存放，属于HW类危险废物（如含镍、铬废渣），须交由有资质的危废处理单位处置。禁止将废弃物直接排入环境或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH3181冷轧板时，建议从以下方面综合评估：首先，确认应用场景是否匹配，本产品专为航空锻造模具设计，若用于其他高温工况（如燃气轮机叶片），需核实性能参数是否满足要求。其次，关注关键性能参数，如抗热疲劳寿命（裂纹萌生周期）、高温强度（900℃抗拉强度）、表面粗糙度及厚度公差，确保符合模具设计图纸。第三，根据行业要求确认认证，航空领域需提供AS9100或NADCAP认证，一般工业需提供ISO 9001质量体系证书，若涉及出口或特定标准，可要求提供船级社认证（如DNV、BV）。第四，建议核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤结果与合同一致。第五，可要求提供第三方检测报告（如SGS、BV）进行性能验证，尤其是抗热疲劳试验和高温拉伸数据，常规检测费用由上海墨钜承担。

## 十四、价格标准

GH3181冷轧板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为280元至450元/公斤（含税，不含运费）。具体说明：厚度1.0mm以下薄板价格较高，约400-450元/公斤；厚度1.0-3.0mm标准板价格约320-380元/公斤；厚度3.0-6.0mm厚板价格约280-330元/公斤。批量折扣政策：采购量≥5吨可享5%至12%折扣；≥10吨可享10%至15%折扣。小批量试样（≤100公斤）通常上浮15%至20%。若需附加双认证（如AS9100+ISO）、第三方检测或定制热处理，价格另行协商。具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、分层等）导致模具失效的，上海墨钜承诺免费更换或全额退款，不承担用户加工费及其他间接损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过扫描二维码或登录官网查询真伪。

**技术支持**：提供24小时内远程技术指导（电话、邮件或视频）；如需现场服务，承诺48小时内安排工程师抵达用户现场，协助解决使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担。非常规检测（如热疲劳试验、高温持久试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保用户模具维修或更换需求。

**售后响应**：质量问题投诉2小时内回复确认，48小时内出具初步解决方案。售后热线：021-67898711（工作日8:00-17:00），紧急情况可联系曾先生私人电话13472787990。
