# GH3039冷轧板加力筒体用镍基耐热及尺寸精度产品介绍

## 一、产品概述与适用范围

GH3039是一种以镍为基体、通过钼、铬、铝等元素强化的固溶强化型镍基耐热合金，属于高温合金大类，典型牌号为GH3039。该合金在900℃以下具有优异的热强性、良好的抗氧化性能以及较高的组织稳定性，同时冷轧板材具备出色的尺寸精度和板形平整度，特别适用于制造航空发动机加力筒体等薄壁高温结构件。产品核心优势包括：长期服役温度可达900℃，短时使用温度可达1000℃；抗氧化性强，在900℃下氧化增重率低；冷轧态板厚公差可控制在±0.05mm以内，满足高精度冲压与焊接要求；具有良好的冷热加工塑性，可进行冲压、弯曲、旋压及焊接成形；无磁性，适用于对磁性敏感的航空电子环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有从真空感应熔炼（VIM）到精密冷轧的全流程生产线，配备德国进口二十辊轧机及连续退火炉，严格执行ASTM B435、GB/T 14995及AMS 5536等标准。每批产品均实施从冶炼到成品的三级可追溯管理，确保材料性能一致性和批次稳定性。

## 三、核心功能

1. **耐高温氧化功能**：在900℃空气介质中连续暴露100小时，氧化增重率≤0.05mg/cm²，表面形成致密Cr₂O₃和Al₂O₃复合氧化膜，有效阻止基体进一步氧化。

2. **高温强度保持功能**：在800℃下抗拉强度≥250MPa，屈服强度≥120MPa（典型值，以实际产品质保书为准），能够承受加力筒体在高温燃气冲刷下的结构载荷。

3. **高精度尺寸控制功能**：冷轧板厚度公差可达±0.05mm（1.0mm以下薄板），不平度≤2mm/m，满足加力筒体冲压成形后壁厚均匀性要求。

4. **优良的冷加工成形功能**：固溶态延伸率≥40%，可进行深冲、胀形及翻边等复杂成形工艺，冷作硬化率适中，无需中间退火即可完成多道次冲压。

5. **良好的焊接工艺适应性**：可采用氩弧焊（TIG）和等离子焊进行焊接，焊缝区无热裂纹倾向，焊接接头强度系数≥90%，焊后无需热处理即可满足使用要求。

## 四、技术特点

**合金设计思路**：GH3039采用镍-铬基体（Ni含量≥55%，Cr含量19-22%），通过添加钼（Mo 1.8-2.3%）和铝（Al 0.35-0.75%）形成固溶强化与弥散强化双重机制。铬元素提供抗氧化能力，钼元素提高基体高温强度，铝元素促进Al₂O₃氧化膜形成。钛（Ti 0.35-0.75%）与碳（C≤0.08%）形成TiC颗粒，细化晶粒并钉扎晶界。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段去除气体和低熔点杂质，ESR阶段进一步净化非金属夹杂物（氧化物级别≤1.0级），确保板材在冷轧过程中无分层和微裂纹。

**热处理制度**：固溶处理温度1050-1100℃，保温时间按板厚1-2分钟/mm计算，水冷或快速空冷。冷轧后可根据用户要求进行去应力退火（850-900℃，保温后空冷）。

**显微组织控制**：固溶态组织为单相奥氏体，晶粒度控制在5-7级（ASTM E112）。通过控制终轧温度和冷却速度，避免δ相（Ni₃Mo型）在晶界析出，确保材料韧性。

**无损检测及质量保证**：每张板材均进行超声波探伤（符合GB/T 2970标准，灵敏度Φ0.5mm平底孔），表面进行液体渗透检测（符合ASTM E1417标准）。化学成分采用直读光谱分析，力学性能按GB/T 228.1执行。

## 五、应用领域

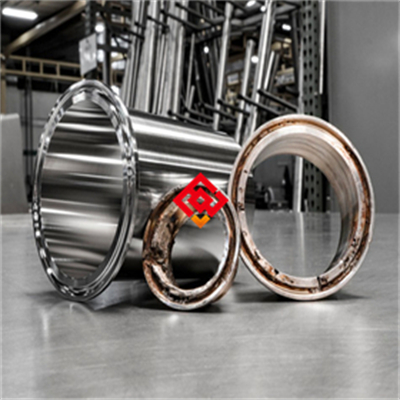

- **航空发动机领域**：用于制造加力燃烧室筒体、火焰稳定器、隔热屏等高温薄壁部件，承受900℃以下燃气冲刷与振动载荷。

- **航天动力系统**：用于火箭发动机燃气导管、尾喷管调节片等需要高精度成形的耐热结构件。

- **燃气轮机领域**：用于燃烧室衬套、过渡段等需长期在700-900℃环境下服役的部件。

- **核电设备**：用于高温气冷堆中的热屏蔽构件及测量套管。

- **化工高温炉管**：用于乙烯裂解炉中的辐射段炉管及管支架，抵抗高温氧化和渗碳。

- **汽车涡轮增压器**：用于高性能涡轮壳及废气旁通阀，承受800℃以上热循环。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

镍Ni：余量（≥55）；铬Cr：19.0-22.0；钼Mo：1.80-2.30；铝Al：0.35-0.75；钛Ti：0.35-0.75；碳C≤0.08；硅Si≤0.80；锰Mn≤0.40；磷P≤0.020；硫S≤0.015；铁Fe≤3.0。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm≥740MPa；屈服强度Rp0.2≥300MPa；延伸率A≥40%；硬度≤250HBW（固溶态）。

800℃高温拉伸：抗拉强度≥250MPa；屈服强度≥120MPa；延伸率≥50%。

**物理性能**：

密度8.32g/cm³；熔点1310-1370℃；热导率（20℃）14.7W/(m·K)，（800℃）24.8W/(m·K)；电阻率（20℃）1.18μΩ·m；线膨胀系数（20-900℃）16.2×10⁻⁶/K；弹性模量（20℃）206GPa。

**耐腐蚀/高温性能**：

900℃×100h氧化增重率≤0.05mg/cm²；800℃/100MPa持久寿命≥100小时（典型值）；临界点蚀温度（CPT）≥60℃（在3.5%NaCl溶液中，ASTM G48方法E）。

**产品规格范围**：

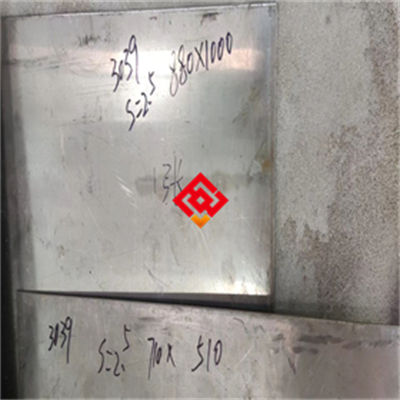

冷轧板厚度0.5-4.0mm，宽度600-1250mm，长度1000-3000mm；也可按用户要求提供定尺板料及纵剪分条。

**交货状态**：

固溶处理并酸洗表面（2B或2D表面），也可根据要求提供磨光表面（表面粗糙度Ra≤0.8μm）。板材边缘倒角处理，表面涂防锈油并覆膜保护。

**批次溯源码解读**：

编码规则示例：MJ-GH3039-202503-A0123-HT01-1.2×1000×2000

其中“MJ”为上海墨钜代码；“GH3039”为牌号；“202503”为生产年月；“A0123”为冶炼炉号；“HT01”为热处理批号；“1.2×1000×2000”为规格尺寸（厚度×宽度×长度）。用户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在550-750℃温度区间长期服役，该区间可能析出σ相（FeCr型金属间化合物），导致材料脆化。

2. 禁止在含硫或含卤素（氯、氟）的高温气氛中使用，硫和卤素会破坏表面氧化膜，加速腐蚀。

3. 焊接后若进行热处理，建议采用去应力退火（850-900℃），避免在敏感温度区间（600-800℃）长时间停留。

4. 冷加工硬化显著，当冷变形量超过20%时，应进行中间退火（850-900℃，保温后空冷），防止开裂。

5. 表面划伤或磕碰会破坏氧化膜完整性，在高温服役时可能成为裂纹源，搬运和加工过程中必须保护板材表面。

6. 该合金对氢脆敏感，在电镀或酸洗过程中应严格避免渗氢，必要时进行去氢处理（200-250℃，2-4小时）。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围-10℃至40℃；相对湿度≤60%。板材应放置在干燥、通风的室内，地面铺设木质或橡胶垫板，高度≥200mm。禁止与酸、碱、盐、重金属粉末及活性化学品混存。

**包装规范**：

每张板材之间夹中性纸或PE膜，外层包裹防锈纸，再套聚乙烯薄膜袋，内置干燥剂（硅胶，用量≥50g/m³）。外包装采用胶合板木箱或钢带加固木托盘，木箱内壁衬防潮毡。每件包装外贴有标签，注明牌号、规格、炉号、净重及“防潮”“勿压”标志。

**运输注意事项**：

运输时板材应平放，不得立放或斜放，避免滑动。包装箱底部加垫木方，绑扎带固定于车厢底板。使用篷布覆盖，防止雨淋和暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触包装箱。严禁与腐蚀性物质同车运输。

**明确标注禁止行为**：

禁止露天存放；禁止与腐蚀性物质混放；禁止踩踏、抛掷或重物堆压；禁止使用金属钩直接钩挂板材表面。

## 九、加工操作规范

**切割**：

推荐采用激光切割（功率≥2kW，切割速度1-3m/min，辅助气体为氮气，纯度≥99.995%）或等离子切割（电流100-200A，切割速度0.5-1.5m/min）。厚度≤2mm时也可采用精密带锯或电火花线切割。切割后必须用锉刀或砂带去除毛刺和熔渣，切割边缘打磨圆角（R≥0.5mm）。禁止使用普通树脂砂轮片切割，因其可能产生过热和渗碳。

**焊接（TIG焊推荐）**：

推荐焊接方法为手工钨极氩弧焊（TIG），填充金属选用同牌号焊丝（GH3039焊丝，直径1.6mm或2.0mm）。焊接电流80-120A（直流正接），电弧电压10-14V，焊接速度80-120mm/min。层间温度≤100℃。保护气体为高纯氩（纯度≥99.99%），流量8-12L/min，背面保护气体流量5-8L/min。焊后可不进行热处理，若需去应力，在850℃保温1-2小时后空冷。注意事项：焊接前清除焊件表面油污和氧化膜（用丙酮擦拭）；禁止使用含氯清洗剂；禁止在强制拘束条件下焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1050-1100℃，保温时间按板厚1-2分钟/mm计算，水冷或快速空冷。

去应力退火：温度850-900℃，保温时间30-60分钟，空冷。

注意事项：加热时需控制升温速率≤200℃/h，防止热应力过大；禁止在还原性气氛（如氢气）中热处理。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件推荐使用同材质GH3039紧固件或更高等级的GH4169（Inconel 718）紧固件，避免异种金属接触导致电偶腐蚀。密封垫片应选用无石棉、无卤素的陶瓷纤维垫或膨胀石墨垫，禁止使用含氯的聚四氟乙烯垫片。安装后对焊接区域进行酸洗钝化处理（酸洗液配比：硝酸20%+氢氟酸3%，余量水，温度40-50℃，浸泡15-30分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：

每运行1000小时或每季度进行一次外观检查，重点检查焊缝区和高温氧化区域。清洁周期为每500小时或根据积碳情况，使用中性清洗剂（pH值6-8）或纯水擦拭，禁止使用含氯溶剂（如三氯乙烯）。对于表面氧化层，可用不锈钢丝刷（材质304或以上）轻刷去除，然后涂抹耐高温防氧化涂料（如硅铝基涂料）。

**常见故障及解决方法**：

1. 表面点蚀：通常由含氯介质或积盐引起。解决方法：清除腐蚀产物，用硝酸钝化液处理，重新涂覆防氧化涂层。

2. 焊缝开裂：多由焊接应力或拘束度过大导致。解决方法：打磨裂纹至母材，采用小电流TIG补焊，预热100℃并控制层间温度。

3. 板形变形：因热循环不均匀或安装应力导致。解决方法：在850℃去应力退火并缓慢冷却，校正后重新安装。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（耐热型）及阻燃工作服。禁止在工件未冷却至室温前直接触碰（冷却时间≥30分钟/10mm厚度）。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，防止高温金属与水接触产生氢爆。

**切割加工安全**：

操作激光切割或等离子切割时，必须佩戴遮光号≥5的防护面罩（激光切割需专用防护镜），切割区域设置排烟系统（风量≥2000m³/h），火花隔离区铺设阻燃布，远离易燃物（距离≥5m）。禁止在无防护条件下直视切割弧光。

**产品损坏或腐蚀后的应急处理**：

若发现产品泄漏或腐蚀，立即停机并隔离泄漏区域，切断介质源（关闭阀门或封堵）。操作人员穿戴耐酸手套和防护服，用吸附材料（如蛭石或硅藻土）收集泄漏介质，中和处理（酸性介质用碳酸氢钠，碱性介质用稀醋酸）。废弃物分类收集：含重金属的腐蚀产物按HW17类（表面处理废物）处置，沾染化学品的包装物按HW49类处置。严禁将废弃物直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH3039冷轧板时，建议从以下方面综合评估：首先确认应用场景的温度范围（长期900℃或短期1000℃）及介质环境（氧化性、含硫、含卤素等），确保材料耐温等级匹配。关键性能参数应重点关注：高温持久强度（800℃/100MPa下的寿命）、板材厚度公差（是否满足加力筒体冲压要求）、表面粗糙度（影响焊接质量）及PREN值（耐点蚀当量，公式为Cr+3.3Mo+16N，GH3039典型值约26）。若用于航空发动机，需确认是否具备AMS 5536或GJB认证；用于核电领域需提供NQA-1质量体系文件。建议要求上海墨钜提供原厂质保书，并委托第三方检测机构（如SGS或BV）进行化学成分、力学性能及超声波探伤复验，以验证材料性能一致性。备品备件建议按实际使用量的10-15%储备，确保维修替换时批次性能匹配。

## 十四、价格标准

GH3039冷轧板价格受牌号、规格、采购数量和附加技术要求影响。参考价格区间：厚度1.0-2.0mm标准板（宽度1000mm，长度2000mm）约为280-420元/公斤（含税，出厂价）。批量采购折扣：单批次≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。小批量试样（≤50公斤）加价15-20%，最低起订量5公斤。附加服务费用：双认证（AMS+GB）加收8-10%，第三方检测（SGS）加收3-5%，定制热处理（如特殊退火曲线）加收5-8%。具体报价请致电曾先生（021-67898711）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。若因材料内在质量缺陷（如非金属夹杂物、成分偏差、未达力学性能）导致失效，上海墨钜负责免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接参数和热处理曲线）。

**技术支持**：收到技术咨询后24小时内提供远程指导（电话或视频）；如需现场服务，国内48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担；非常规项目（如高温持久、蠕变）双方协商分担。

**备品保障**：该产品停产后五年内，上海墨钜仍提供同材质替代牌号（如GH3044或GH3128）或定制加工服务，确保备件供应不断档。

**售后响应**：质量问题反馈后2小时内回复初步意见，48小时内出具书面处理方案（含原因分析、纠正措施及预防建议）。
