GH2747热轧板连续退火炉辐射管用抗氧化公差

# GH2747热轧板连续退火炉辐射管用抗氧化公差产品介绍

## 一、产品概述与适用范围

GH2747属于铁镍基高温合金，是上海墨钜特殊钢有限公司专为连续退火炉辐射管工况开发的高性能抗氧化材料。该牌号在1000℃至1200℃高温环境下具有优异的抗氧化性能和结构稳定性，特别适用于承受反复加热冷却循环的辐射管制造。产品核心优势包括：一、抗氧化温度可达1200℃，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准）；二、高温强度保持率高，1000℃抗拉强度仍可维持在80MPa以上；三、热疲劳抗力优良，能承受数千次冷热交替不开裂；四、组织稳定性好，长期服役后无有害相析出；五、加工成型性能良好，可进行冷弯、焊接等常规操作。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及连续退火生产线，严格执行ASTM B435、GB/T 14992等标准。公司建立了从原材料入厂到成品出厂的全流程质量追溯体系，每批次产品均可提供原厂质保书，确保材料性能稳定可靠。

## 三、核心功能

1. **高温抗氧化功能**：在1200℃空气中连续暴露1000小时后，氧化层厚度控制在50μm以内，氧化皮剥落率低于0.5%，有效延长辐射管使用寿命。

2. **高温强度支撑功能**：1000℃时屈服强度仍可达到35MPa以上（典型值），保证辐射管在自重和热应力作用下不发生塑性变形。

3. **热疲劳抗力功能**：经1000次1000℃至室温循环后，试样表面无可见裂纹，适应连续退火炉频繁启停工况。

4. **焊接接头完整性功能**：采用同材质焊丝焊接后，焊接接头的高温强度不低于母材的85%，且热影响区无晶间氧化倾向。

5. **尺寸稳定性功能**：线膨胀系数在20-1200℃范围内保持在14.0-16.0×10⁻⁶/℃之间，与炉体结构材料匹配良好，减少热应力集中。

## 四、技术特点

**合金设计思路**：GH2747采用铁镍基体系，通过添加适量铬（Cr）、铝（Al）、硅（Si）等元素形成致密氧化膜，同时加入钼（Mo）、铌（Nb）等元素强化基体。其中铬含量控制在25-28wt%，确保高温下形成连续Cr₂O₃保护层；铝含量1.0-1.5wt%促进Al₂O₃次层形成，提升抗氧化深度；硅含量0.5-1.0wt%改善氧化膜粘附性。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段精确控制合金成分，去除有害杂质；ESR阶段进一步净化钢质，降低硫、磷含量至0.005wt%以下，同时细化凝固组织。

**热处理制度**：产品出厂前进行1050℃-1100℃固溶处理，保温时间按板厚每毫米1.5分钟计算，随后快速水淬。固溶处理使碳化物充分溶解，获得均匀奥氏体组织，并消除加工应力。

**显微组织控制**：成品组织为单一奥氏体晶粒，晶粒度控制在5-7级（ASTM标准）。晶界处无连续碳化物析出，δ相含量控制在0.5%以下。通过控制终轧温度和固溶冷却速度，确保组织均匀性。

**无损检测及质量保证**：每张热轧板均进行100%超声波探伤，检测标准按ASTM A578 C级执行。对焊接接头部位执行液体渗透检测。化学成分采用直读光谱仪分析，力学性能在室温及1000℃进行拉伸试验。所有检测数据均记录于批次质保书中。

## 五、应用领域

1. **连续退火炉辐射管**：作为核心加热元件，直接承受火焰辐射和高温烟气冲刷，要求材料具有长久抗氧化寿命。

2. **热处理炉马弗罩**：用于保护气氛或真空炉内，要求材料在高温下不挥发、不污染工件。

3. **高温热电偶保护管**：在1200℃以下长期稳定工作，防止热电偶受腐蚀介质侵蚀。

4. **化工裂解炉管**：用于乙烯裂解炉辐射段，承受高温和碳化环境。

5. **垃圾焚烧炉换热器**：在含氯、硫等腐蚀性烟气中工作，要求材料兼具抗氧化和抗腐蚀性能。

6. **钢铁冶金均热炉炉底辊**：在1100℃以上承受热负荷和机械磨损。

## 六、产品详细参数

**化学成分（wt%，以实际产品质保书为准）**：镍Ni 35.0-40.0；铬Cr 25.0-28.0；铝Al 1.0-1.5；硅Si 0.5-1.0；钼Mo 0.5-1.0；铌Nb 0.5-1.0；碳C ≤0.08；锰Mn ≤1.0；磷P ≤0.015；硫S ≤0.010；铁Fe 余量。

**力学性能（典型值，以实际产品质保书为准）**：室温抗拉强度≥650MPa；室温屈服强度≥300MPa；室温延伸率≥30%；布氏硬度HBW≤250；1000℃抗拉强度≥80MPa；1000℃屈服强度≥35MPa；1000℃延伸率≥40%；高温持久强度（1000℃/100h）≥25MPa。

**物理性能（典型值，以实际产品质保书为准）**：密度8.0g/cm³；熔点1350-1380℃；20-1000℃平均热导率15.0W/(m·K)；20℃电阻率1.2×10⁻⁶Ω·m；20-1000℃平均线膨胀系数15.0×10⁻⁶/℃；弹性模量200GPa（室温）。

**耐腐蚀/高温性能**：1200℃氧化增重率≤0.1mg/cm²·h（100h测试）；临界点蚀温度（CPT）≥60℃（10%FeCl₃溶液测试）；在含硫气氛中（SO₂ 0.5%+空气）1000℃腐蚀速率≤0.5mm/年。

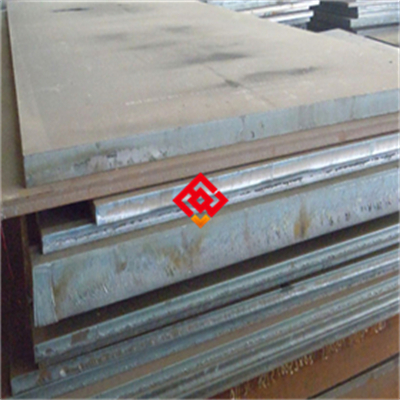

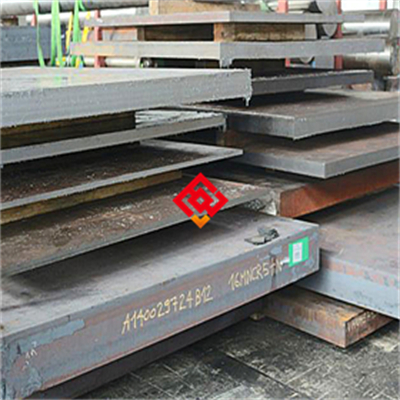

**产品规格范围**：热轧板厚度3.0-50.0mm；宽度1000-2500mm；长度2000-6000mm。也可按客户要求提供定尺板。

**交货状态**：固溶+酸洗表面处理。表面为银白色金属光泽，无氧化皮残留。板面平直度公差≤3mm/m。

**批次溯源码解读**：编码规则为MJ-GH2747-年月-炉号-热处理批号-规格代码。例如：MJ-GH2747-202504-1234-HT05-10×1500×3000，表示上海墨钜生产的GH2747牌号，2025年4月生产，炉号1234，热处理批号HT05，规格为10mm厚×1500mm宽×3000mm长。客户可通过此编码向上海墨钜查询原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. 避免在800-900℃温度区间长期服役，该区间可能引发碳化物沿晶界析出，降低材料韧性。如需在此温度范围使用，请提前与上海墨钜技术人员沟通。

2. 禁止接触含卤素（氯、氟、溴）的腐蚀介质，尤其在高温条件下，卤素会破坏氧化膜并加速腐蚀。若炉内气氛含卤素，需采用涂层保护或选择更高等级合金。

3. 焊接后必须进行焊后热处理（PWHT），推荐在1050℃保温15-30分钟后空冷，以消除焊接应力并恢复组织均匀性。焊接后直接使用可能导致焊缝提前开裂。

4. 材料具有一定加工硬化倾向，冷弯或冷冲压时若变形量超过15%，需在加工后进行中间退火处理（1000℃×10分钟空冷），避免应力集中引发开裂。

5. 表面划伤或磕碰会破坏氧化膜完整性，在高温服役时成为氧化优先扩展点。搬运和安装过程中应使用软质衬垫，禁止与硬质金属直接接触。

6. 长期服役后需定期检查辐射管壁厚减薄情况，当减薄量超过原壁厚20%时应及时更换，防止爆管事故。

## 八、存储与运输指南

**存储环境要求**：存放环境温度-20℃至50℃；相对湿度上限60%。板材应放置在距地面200mm以上的木质或橡胶垫架上，严禁直接与水泥地面接触。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。

**包装规范**：每张板材之间用中性蜡纸隔离，整垛板材采用塑料薄膜缠绕密封，内置硅胶干燥剂（每立方米空间放置500g）。外层使用木箱或钢带加固编织袋包装，木箱内壁衬有防潮纸。包装外表面标注“防潮”、“勿压”标识。

**运输注意事项**：运输过程中板材应平放固定，使用尼龙捆扎带或软质吊带，禁止使用钢丝绳直接接触板材表面。车辆顶部需加盖防水篷布，避免暴晒和雨淋。吊装时使用专用吊具，避免单点受力造成板材变形。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用金属钩吊装；禁止叠放超过5层（厚度小于10mm的薄板不超过3层）。

## 九、加工操作规范

**切割操作规范**：推荐采用等离子切割或激光切割。等离子切割参数：电流200-400A，切割速度500-1500mm/min，使用氮气或氩氢混合气体作为保护气。激光切割推荐功率4-6kW，切割速度1000-3000mm/min。切割后需用角磨机去除切口热影响区氧化物，打磨深度0.5-1.0mm。注意事项：禁止使用普通碳化硅砂轮片，应使用专用不锈钢砂轮片；禁止在切割过程中用水冷却，防止产生淬火裂纹。

**焊接操作规范**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属应选用同牌号焊丝（GH2747专用焊丝）或Inconel 625焊丝。焊接参数：TIG焊接电流80-150A，电压12-18V，焊接速度80-150mm/min；MIG焊接电流180-280A，电压22-28V，焊接速度200-400mm/min。层间温度控制在100℃以下。保护气体使用纯度99.99%以上的氩气，流量8-15L/min。焊后立即进行焊后热处理：1050℃保温15-30分钟，空冷。注意事项：禁止使用酸性焊条或含硫焊丝；禁止在焊接过程中进行强制水冷；禁止在风速大于2m/s的环境中施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理操作规范**：固溶处理温度1050-1100℃，保温时间按板厚每毫米1.5分钟计算。冷却方式：厚度小于10mm可采用空冷，10mm以上必须采用水淬，入水时间不超过30秒。时效处理（如需要）：750-800℃保温4-8小时，空冷。注意事项：禁止在固溶温度下超时保温（超过1小时），否则晶粒过度粗化；禁止在冷却过程中中途停顿，需连续冷却至室温。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：辐射管连接件应使用与母材同材质或更高级别的高温合金（如Inconel 601），避免异种金属接触产生电偶腐蚀。密封垫片选用不含卤素的陶瓷纤维垫片或石墨垫片，禁止使用含聚四氟乙烯（PTFE）或氯丁橡胶的垫片。安装完成后需对焊缝及热影响区进行酸洗钝化处理，使用10%硝酸+3%氢氟酸溶液在50-60℃浸泡15-20分钟，随后用去离子水冲洗干净并干燥。

**日常维护方法**：每运行300小时检查一次辐射管表面氧化情况，使用内窥镜观察管内壁。清洁周期为每1000小时，使用中性清洗剂（pH值6-8）配合软毛刷进行表面清洁，禁止使用含氯或含氟的清洗剂。每5000小时测量一次壁厚，记录减薄数据。停机期间需保持炉内干燥，可通入干燥氮气保护。

**常见故障及解决方法**：一、表面点蚀：通常由局部氯离子污染引起，解决方法是清除污染源，对点蚀区域进行打磨修补，深度超过1mm的需进行补焊处理。二、焊缝开裂：常见于焊后未进行热处理或热处理不充分，解决方法是重新进行焊后热处理（1050℃×30min空冷），裂纹深度超过壁厚30%的需切除重焊。三、变形弯曲：由温度分布不均或支撑结构失效导致，解决方法是调整炉内温度均匀性，检查并加固支撑件，变形量超过直径5%的需更换新管。

## 十一、安全警示与应急处理

**高温操作安全**：进行高温辐射管更换或维修时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服。禁止在工件未冷却至80℃以下时直接触碰。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全**：操作等离子切割或激光切割时，必须佩戴遮光号≥11的防护面罩，防止电弧光灼伤眼睛。现场需安装排烟系统，及时排出金属烟尘。切割区域周围2米内不得有易燃物，火花隔离板需使用防火材料。

**产品损坏或腐蚀后的应急处理**：一旦发现辐射管破损导致介质泄漏，立即停机并隔离故障区域，切断介质源（如燃气、保护气体）。操作人员需佩戴防毒面具和耐酸手套进行处置。泄漏的介质（如高温烟气、腐蚀性气体）需通过排风系统排出，禁止直接接触。废弃物（如破损管段、氧化皮）按HW49类危险废物分类收集，交由有资质的处理公司处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH2747热轧板时，建议从以下方面评估匹配度：一、应用场景匹配度：确认使用温度是否在1000-1200℃范围内，若温度低于900℃可考虑GH3030等经济型牌号；若高于1200℃需选用GH3128等更高等级合金。二、关键性能参数：抗氧化性能要求氧化增重率≤0.1mg/cm²·h，高温持久强度需满足1000℃/100h≥25MPa。三、认证要求：如需船级社认证（如CCS、DNV）或NACE MR0175标准，需在订货时明确标注。四、备品备件比例：建议首批采购量按实际需求上浮10-15%作为备件，后续可根据消耗周期调整。建议客户在收货后核对上海墨钜原厂质保书，确认化学成分、力学性能及探伤数据。如需第三方验证，可要求提供SGS或BV检测报告，常规检测费用由上海墨钜承担。

## 十四、价格标准

GH2747热轧板价格根据规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度3-10mm规格，单价180-280元/公斤；厚度10-30mm规格，单价160-250元/公斤；厚度30-50mm规格，单价200-320元/公斤。批量折扣政策：单次采购≥5吨可享8-12%折扣；≥10吨可享12-18%折扣。小批量试样（≤100公斤）加价15-20%。如需附加双认证（如船级社+NACE）、第三方检测（SGS/BV）或定制热处理，价格上浮5-15%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂、成分偏差、热处理不当）导致产品在正常使用条件下失效的，上海墨钜将免费更换或全额退款。

**技术资料**：随货提供中英文质保书，包含化学成分、力学性能、探伤报告、尺寸检验数据。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到客户技术咨询后24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达现场。对于紧急故障，可提供视频连线实时指导。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（拉伸、硬度、成分、探伤）费用由上海墨钜承担。非常规检测（如高温持久、腐蚀试验）双方协商费用。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户设备维护需求。

**售后响应**：质量问题反馈2小时内回复，48小时内出具初步解决方案。对于确认的产品缺陷，7个工作日内完成补发或退款流程。
