# GH2706冷轧板低压涡轮轴用抗疲劳与厚度公差产品介绍

## 一、产品概述与适用范围

GH2706是一种镍基沉淀硬化型高温合金，属于镍基合金大类，典型牌号为GH2706（对应美标Inconel 706）。该合金在650℃以下具有优异的抗疲劳性能、良好的强度与韧性匹配，以及稳定的显微组织。GH2706冷轧板专门用于航空发动机低压涡轮轴类部件，对厚度公差和疲劳寿命有严格要求。本产品适用于工作温度在-253℃至650℃范围内的涡轮盘、轴颈、密封环等关键旋转部件。核心优势包括：一是650℃下持久强度≥620MPa，抗疲劳循环次数可达10⁷次以上；二是冷轧板厚度公差控制在±0.05mm以内，满足精密装配要求；三是热加工塑性优良，可进行冷弯、冲压等成形工艺；四是抗应力腐蚀开裂性能优异，在含硫气氛中仍保持稳定；五是批次间性能一致性好，全流程可追溯。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及精密冷轧机组，严格执行ASTM B670、AMS 5662及GB/T 14992等标准。公司建立了从原材料入库到成品出厂的全流程工艺追溯体系，每一批次GH2706冷轧板均附有原厂质保书。上海墨钜在高温合金领域积累了十余年生产经验，为航空航天、能源装备等行业提供可靠材料解决方案。

## 三、核心功能

GH2706冷轧板具备以下核心功能：

第一，耐高温氧化与腐蚀功能。在650℃空气中连续暴露1000小时后，氧化增重率≤0.15mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止基体进一步氧化。在含硫燃气环境中，抗硫化腐蚀能力优于GH4169合金。

第二，高抗疲劳功能。通过细晶强化和均匀的γ′相（一种以Ni₃Al为基体的有序面心立方结构析出相）析出，室温旋转弯曲疲劳强度（10⁷周次）≥480MPa，650℃下高周疲劳强度仍保持≥350MPa，满足低压涡轮轴长期循环载荷工况。

第三，高强度与韧性匹配功能。室温抗拉强度≥1200MPa，屈服强度≥980MPa，同时延伸率≥15%，冲击功≥40J，实现了高强度与良好韧性的平衡，避免脆性断裂风险。

第四，精密尺寸控制功能。冷轧板厚度公差可达±0.05mm，板型平直度≤1mm/m，表面粗糙度Ra≤0.8μm，满足涡轮轴组件高精度配合要求。

第五，良好的冷热加工功能。可在900-1120℃范围内进行锻造、轧制等热加工，也可进行冷弯、冲压等冷成形，加工硬化率适中，适合复杂形状部件制造。

## 四、技术特点

### 合金设计思路

GH2706是在GH4169基础上优化设计的镍基沉淀硬化合金。关键合金元素作用：镍（Ni）含量约52%提供奥氏体基体稳定性；铬（Cr）约16%赋予抗氧化和耐腐蚀性能；铌（Nb）约5.2%与钛（Ti）约1.8%共同形成γ″相（一种以Ni₃Nb为基体的体心四方析出相，是GH2706的主要强化相）和γ′相，实现沉淀强化；铝（Al）约0.4%促进γ′相析出并改善抗氧化性；铁（Fe）约18%降低成本并调节热加工性。碳（C）含量控制在≤0.06%，减少晶界碳化物析出，提高抗晶间腐蚀能力。

### 冶炼工艺

采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联冶炼工艺。VIM阶段控制有害元素（S、P、O、N）含量，VAR阶段消除宏观偏析，获得成分均匀、组织致密的锭材。对于更高要求的批次，可增加电渣重熔（ESR）工序，进一步降低夹杂物含量。

### 热处理制度

标准热处理制度为：固溶处理980℃±10℃，保温1小时后空冷；随后进行时效处理720℃±5℃，保温8小时，以50℃/h炉冷至620℃±5℃，再保温8小时，最后空冷。该双时效工艺使γ″相和γ′相均匀析出，获得最佳强塑性匹配。对于要求更高韧性的应用，可采用“固溶+稳定化+时效”三级热处理。

### 显微组织控制

最终组织为细晶奥氏体基体，晶粒度控制在6-8级（ASTM E112标准）。γ″相呈盘状均匀分布在基体中，尺寸约20-50nm；γ′相呈球状，尺寸约10-30nm。δ相（一种正交结构的Ni₃Nb相）含量控制在≤2%，避免损害塑性。通过控制热加工变形量和冷却速率，确保组织均匀性。

### 无损检测及质量保证

每张冷轧板均进行100%超声波探伤（UT），按ASTM E2375标准，检测灵敏度为φ0.4mm当量平底孔；表面进行液体渗透检测（PT），按ASTM E1417标准。化学成分采用直读光谱仪和碳硫分析仪检测；力学性能测试按ASTM E8/E8M标准执行。所有检测数据录入质量追溯系统，可查询至具体炉号。

## 五、应用领域

GH2706冷轧板主要应用于以下领域：

- 航空发动机：低压涡轮轴、涡轮盘、密封环、紧固件等旋转部件，承受高温、高应力及循环载荷。

- 燃气轮机：动力涡轮盘、压气机盘、叶片锁片等，要求长期服役稳定性。

- 火箭发动机：涡轮泵轴、密封组件，适应低温至高温的宽温域工况。

- 核能设备：控制棒驱动机构、阀门部件，要求耐辐射和高温性能。

- 汽车涡轮增压器：涡轮轴、叶轮，提升增压器耐久性。

- 石油化工：高温高压阀门、泵轴，用于含硫、含氯腐蚀环境。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

镍（Ni）：50.0-55.0；铬（Cr）：14.5-17.5；铁（Fe）：余量；铌（Nb）：4.75-5.50；钛（Ti）：1.50-2.00；铝（Al）：0.20-0.80；碳（C）：≤0.06；锰（Mn）：≤0.35；硅（Si）：≤0.35；磷（P）：≤0.015；硫（S）：≤0.015；硼（B）：≤0.006；铜（Cu）：≤0.30。

### 力学性能（室温典型值，以实际质保书为准）

抗拉强度（Rm）：≥1200MPa；屈服强度（Rp0.2）：≥980MPa；延伸率（A）：≥15%；断面收缩率（Z）：≥20%；硬度（HRC）：38-44；冲击功（KV₂）：≥40J。

### 高温力学性能（650℃典型值）

抗拉强度（Rm）：≥1000MPa；屈服强度（Rp0.2）：≥820MPa；延伸率（A）：≥12%；持久强度（10⁵h）：≥620MPa。

### 物理性能

密度：8.14g/cm³（室温）；熔点：1320-1370℃；热导率：13.5W/(m·K)（室温），18.2W/(m·K)（650℃）；电阻率：1.18μΩ·m（室温）；线膨胀系数：13.2×10⁻⁶/℃（20-100℃），14.8×10⁻⁶/℃（20-650℃）；弹性模量：204GPa（室温），176GPa（650℃）。

### 耐腐蚀/高温性能

临界点蚀温度（CPT，ASTM G48方法E）：≥50℃（在6%FeCl₃溶液中）；氧化增重率（650℃，1000h）：≤0.15mg/cm²；高温持久强度（650℃，10⁵h）：≥620MPa；应力腐蚀开裂阈值（在含H₂S环境中）：≥80%屈服强度。

### 产品规格范围

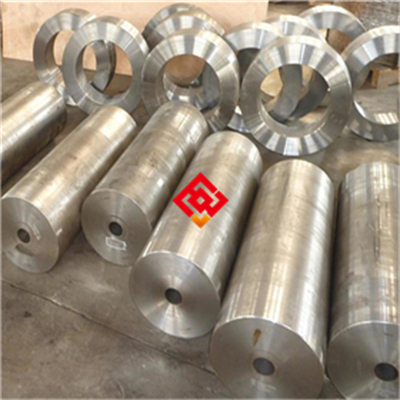

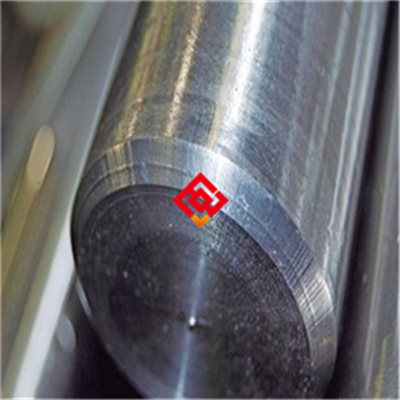

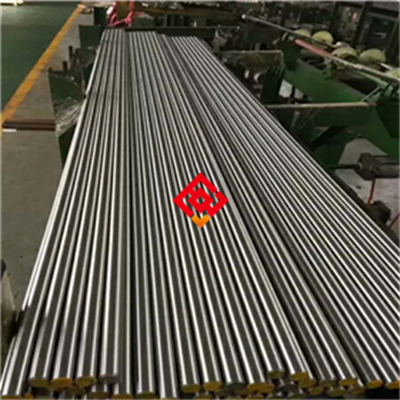

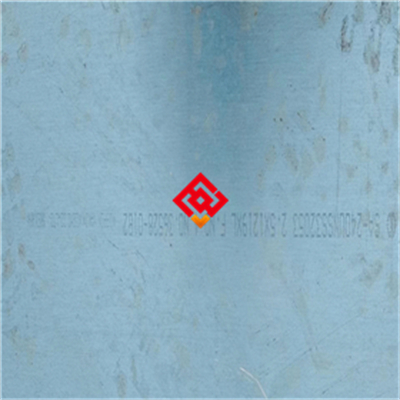

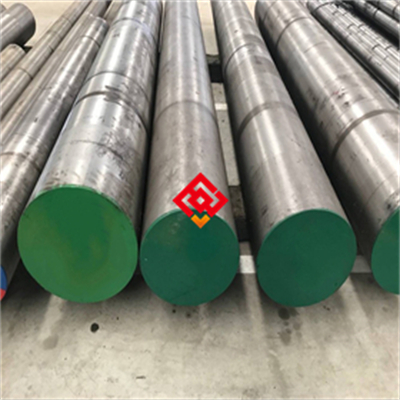

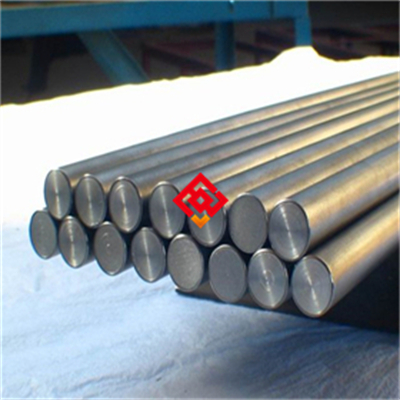

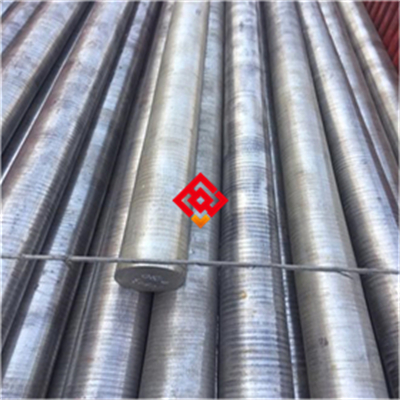

冷轧板厚度：0.5-6.0mm；宽度：1000-2000mm；长度：2000-6000mm。也可根据客户要求定制非标尺寸。其他产品形态包括：热轧板（6.0-80mm）、棒材（φ10-300mm）、锻件（按图纸定制）、丝材（φ0.5-8.0mm）。

### 交货状态

冷轧板通常以“固溶+时效”状态交货，表面为酸洗或磨光处理。也可按客户要求提供“固溶”状态（未时效）或“退火”状态。表面处理可选酸洗（去除氧化皮）、磨光（Ra≤0.8μm）或抛光（Ra≤0.4μm）。

### 批次溯源码解读

批次溯源码编码规则：MJ-GH2706-年月-炉号-热处理批号-规格代码。例如：MJ-GH2706-202501-2408-02-1.5×1250×2500。其中“MJ”代表上海墨钜；“GH2706”为牌号；“202501”表示生产年月（2025年1月）；“2408”为炉号；“02”为热处理批号；“1.5×1250×2500”为厚度×宽度×长度规格。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测结果及尺寸检验报告。

## 七、注意事项

第一，避免在550-750℃温度区间长期服役，该区间为γ″相向δ相转变的敏感温度区，可能导致强度下降和塑性降低。

第二，禁止与含硫、含铅、含锌的介质接触，这些元素会引起晶界脆化，显著降低高温性能。

第三，焊接后必须进行焊后热处理（PWHT），推荐采用“固溶+时效”处理，否则焊缝区易产生应力腐蚀裂纹。

第四，冷加工变形量超过15%时，应在加工后进行中间退火（980℃，空冷），防止加工硬化过度导致开裂。

第五，表面划伤深度超过0.1mm时，应进行打磨修复并重新检测，划伤区域可能成为疲劳裂纹萌生源。

第六，热处理时升温速率应控制在≤10℃/min，避免因热应力导致变形或开裂。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：5-35℃；相对湿度上限：60%。板材应放置在干燥、通风的仓库内，地面铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

### 包装规范

冷轧板采用“塑料薄膜+干燥剂+木箱”包装方式。首先用防锈纸包裹板材，再用聚乙烯薄膜密封，内附硅胶干燥剂（用量≥50g/m³），最后装入定制木箱，木箱内壁衬有缓冲泡沫。对于出口订单，采用“真空包装+熏蒸木箱”方案。

### 运输注意事项

运输过程中，木箱应固定牢固，避免晃动碰撞。车辆顶部加盖防水篷布，防止雨淋和暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触板材表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用金属工具敲击包装箱。

## 九、加工操作规范

### 切割

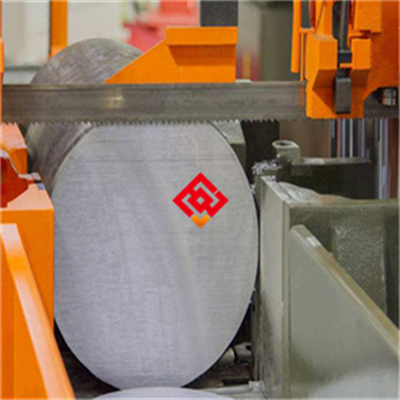

推荐方法：等离子切割（适用于厚度≥3mm，电流150-300A，切割速度0.5-2m/min）；激光切割（适用于厚度≤6mm，功率3-6kW，氮气辅助）；带锯切割（适用于所有厚度，锯条齿距4-6TPI）。切割后，切割边缘应使用氧化铝砂轮打磨至Ra≤3.2μm，去除热影响区及毛刺。注意事项：切割区域应通风良好，佩戴防尘口罩。禁止使用普通砂轮片（含铁质粘结剂），应使用专用不锈钢/高温合金砂轮片。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号：ERNiFeCr-2（对应AWS A5.14标准）。焊接参数：TIG焊接电流80-180A，电压12-16V，焊接速度100-200mm/min；MIG焊接电流150-300A，电压20-28V，焊接速度200-400mm/min。层间温度控制在≤150℃。保护气体：99.99%氩气，流量12-20L/min。焊后热处理：进行固溶处理（980℃，1h，空冷）+时效处理（720℃/620℃双时效）。注意事项：焊接前应清理坡口及两侧20mm范围内的油污、氧化膜；焊接过程中应保持短弧操作。禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶温度：980℃±10℃，保温时间按板厚计算（每1mm保温1分钟，但不少于30分钟），冷却方式：空冷。时效处理：720℃±5℃，保温8小时，以50℃/h炉冷至620℃±5℃，再保温8小时，最后空冷。注意事项：热处理前应去除表面油污；炉内气氛应保持弱还原性（氢含量5-10%），防止过度氧化。禁止使用含硫燃料加热炉；禁止在固溶后直接水淬（易产生应力集中）。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质推荐：使用同牌号GH2706或更高级别的高温合金（如GH4169、Inconel 718）螺栓、螺母。密封垫片选型：应选用不含卤素（氟、氯、溴）的垫片，推荐柔性石墨垫片或金属缠绕垫片（填充材料为石墨或陶瓷纤维）。安装完成后，应对接触区域进行酸洗钝化处理（使用20%硝酸+3%氢氟酸混合液，温度50℃，浸泡20分钟），然后清水冲洗并干燥。

### 日常维护方法

清洁周期：每运行500小时或按设备维护手册执行。清洗剂类型：中性清洗剂（pH值6-8）或不含氯的有机溶剂（如异丙醇）。清洗后应立即干燥，并用防锈油（不含氯化物）进行表面防护。对于长期停机的设备，应充氮保护并密封。

### 常见故障及解决方法

故障一：表面点蚀。原因：介质中含氯离子或硫化物。处理措施：清除腐蚀产物，用细砂纸打磨至露出金属光泽，重新进行酸洗钝化处理，并检查密封垫片是否失效。

故障二：焊缝开裂。原因：焊后未进行热处理或层间温度过高。处理措施：打磨去除裂纹区域，重新焊接并严格执行焊后热处理制度，控制层间温度≤150℃。

故障三：变形超差。原因：热处理升温速率过快或冷却不均匀。处理措施：进行校正处理（在固溶温度下加压校正，然后重新时效），控制升温速率≤10℃/min。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接操作时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却工件（表面温度可能超过200℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能产生氢爆）。

### 切割加工安全

切割时必须佩戴防护面罩（等离子切割遮光号≥12，激光切割遮光号≥8）。加工区域应安装排烟系统，及时排出金属烟尘和有害气体。设置火花隔离区，使用防火毯覆盖易燃物。禁止在无防护条件下直接观察切割弧光。

### 产品损坏或腐蚀后的应急处理

如发现产品出现裂纹、穿孔或严重腐蚀，应立即执行以下步骤：第一，停机隔离，切断介质源（关闭阀门，排空管道）。第二，人员撤离至安全区域，佩戴防护手套、护目镜和防毒面具。第三，如涉及泄漏介质（如酸、碱、盐溶液），应使用中和剂（碳酸氢钠溶液中和酸，稀醋酸中和碱）进行处理，然后收集废液。第四，废弃物分类处置：金属碎片按HW08类（废矿物油与含矿物油废物）或HW49类（其他废物）处理；腐蚀介质按HW34类（废酸）或HW35类（废碱）处理。所有废弃物应交由有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含针对您具体应用场景的加工工艺建议和参数优化方案。

## 十三、购买建议

在选择GH2706冷轧板时，建议从以下维度进行匹配：第一，应用场景匹配度，确认部件工作温度是否在-253℃至650℃范围内，载荷类型是否为循环疲劳载荷。第二，关键性能参数，重点关注抗拉强度（≥1200MPa）、疲劳强度（10⁷周次≥480MPa）以及厚度公差（±0.05mm）。第三，认证要求，航空发动机应用需确认是否满足AMS 5662或客户企业标准；一般工业应用需确认是否提供ISO 9001质量体系认证。第四，备品备件比例，建议首次采购时预留10-15%的备品量，用于替换或试制。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。

## 十四、价格标准

GH2706冷轧板的价格根据产品规格、采购数量及附加技术要求综合确定。参考价格区间：厚度0.5-2.0mm的冷轧板，价格为280-380元/公斤；厚度2.0-6.0mm的冷轧板，价格为260-350元/公斤。批量折扣政策：采购量≥5吨时，可享受5-12%折扣；≥10吨时，折扣可达10-15%。小批量试样（≤50公斤）加价规则：通常上浮15-20%。附加技术要求（如双认证、第三方检测、定制热处理等）将按实际成本加收5-10%费用。具体报价请联系曾先生获取精确订单报价，我们将根据您的具体规格和数量提供最优价格方案。

## 十五、服务与保障

### 质保期

自交付之日起12个月。因材料内在质量缺陷（如成分偏差、组织异常、非金属夹杂物超标）导致产品失效的，上海墨钜免费更换或全额退款。

### 技术资料

随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

### 技术支持

提供24小时内远程技术指导（电话、视频、邮件）；如需现场服务，承诺48小时内工程师抵达客户现场，协助解决加工或使用问题。

### 检测服务

可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、室温力学、硬度、探伤）费用由上海墨钜承担。

### 备品保障

产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备件供应连续性。

### 售后响应

质量问题反馈后2小时内回复，48小时内出具初步解决方案。对于紧急问题，可安排加急处理流程。
