# GH2150A精板航空发动机喷口用高温及尺寸公差产品介绍

## 一、产品概述与适用范围

GH2150A是一种铁镍基沉淀硬化型高温合金，属于高温合金大类中的典型牌号，专为航空发动机喷口等高温结构部件设计。该合金在650℃至950℃范围内具有优异的高温强度、抗氧化性能及抗热疲劳能力，同时通过精密轧制与热处理工艺实现了严格控制的尺寸公差（厚度公差可达±0.05mm级别）。其核心优势包括：高温持久强度高（900℃/100小时持久强度≥80MPa）、抗氧化增重率低（950℃/100小时氧化增重≤0.10mg/cm²）、热加工塑性优良、线膨胀系数与喷口壳体材料匹配性好、以及精板表面光洁度可达Ra≤0.8μm。该产品特别适用于航空发动机喷口调节片、密封片、加力燃烧室部件等对高温性能与尺寸精度要求严苛的工况环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及精密冷轧机组，严格执行ASTM B637、GB/T 14992及航标HB 5197等标准。从原材料进厂到成品出厂的全流程工艺可实现可追溯，每批次产品均附带原厂质保书。公司长期服务于航空航天、燃气轮机及高端装备制造领域，具备丰富的精密合金板材加工经验。

## 三、核心功能

1. **高温强度保持能力**：在900℃条件下，GH2150A的抗拉强度仍可维持≥450MPa，屈服强度≥350MPa，能够承受航空发动机喷口高速气流冲刷带来的热应力与机械应力。

2. **抗氧化与热腐蚀抗力**：在950℃静态空气中氧化100小时后，氧化增重率≤0.10mg/cm²，表面形成致密的Cr₂O₃与Al₂O₃复合氧化膜，有效阻止氧向基体扩散。

3. **精密尺寸稳定性**：通过多道次冷轧与去应力退火工艺，精板厚度公差可控制在±0.05mm以内，平面度≤0.2mm/1000mm，满足航空发动机喷口部件装配间隙要求。

4. **抗热疲劳性能**：在800℃至室温的循环热冲击试验中，经1000次循环后无宏观裂纹萌生，适应喷口频繁调节带来的温度急剧变化。

5. **良好的冷热加工性**：在固溶状态下具有较低的屈服强度（≤400MPa），便于冲压、弯曲及焊接成型；时效处理后强度显著提升，满足最终使用要求。

## 四、技术特点

**合金设计思路**：GH2150A通过添加约15%的铬（Cr）形成抗氧化层，约2.5%的钛（Ti）与1.5%的铝（Al）共同形成γ’沉淀强化相（Ni₃(Al,Ti)），约1.5%的钼（Mo）产生固溶强化并提升抗蠕变能力，同时控制碳含量（≤0.08%）以优化晶界碳化物分布，避免晶界脆化。铁（Fe）作为基体元素，平衡了成本与热膨胀系数。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体与低熔点杂质；随后经电渣重熔（ESR）细化晶粒并降低硫含量；对关键批次再增加真空自耗重熔（VAR）以进一步提升纯净度。最终氧含量可控制在≤15ppm，硫含量≤10ppm。

**热处理制度**：固溶处理在1050℃±10℃保温30分钟，水冷或快速空冷；时效处理在750℃±5℃保温16小时，空冷。对于精板产品，在固溶后增加一道去应力退火（650℃/4小时），以消除冷轧残余应力，确保尺寸稳定性。

**显微组织控制**：固溶后晶粒度控制在ASTM 4-6级，避免粗晶导致疲劳性能下降。时效后γ’相尺寸约20-50nm，体积分数约15-18%，弥散分布于基体。严格控制δ相（Ni₃Nb）含量≤2%，防止其沿晶界析出降低塑性。

**无损检测及质量保证**：精板逐张进行超声波探伤（UT），检测灵敏度为φ0.8mm平底孔当量；表面进行液体渗透检测（PT），确保无裂纹、折叠等缺陷。每批产品附带光谱分析报告，验证化学成分符合标准。

## 五、应用领域

- **航空发动机喷口系统**：用于喷口调节片、密封片、隔热屏，承受高温燃气冲刷与机械调节载荷。

- **加力燃烧室部件**：用于加力燃烧室筒体、火焰稳定器，需耐受1200℃局部高温及振动疲劳。

- **燃气轮机热端部件**：用于过渡段衬套、燃烧室火焰筒，工作温度范围700-950℃。

- **航天推进系统**：用于火箭发动机喷管延伸段，要求高温强度与抗氧化协同。

- **高温工装夹具**：用于热处理炉内的料盘、料架，需长期在800-950℃下保持刚性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳C≤0.08；铬Cr 14.0-16.0；镍Ni 25.0-28.0；钼Mo 1.0-2.0；钛Ti 2.0-3.0；铝Al 1.0-2.0；铁Fe余量；锰Mn≤0.50；硅Si≤0.50；磷P≤0.015；硫S≤0.010；铜Cu≤0.10；硼B≤0.005。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度Rm≥850MPa；屈服强度Rp0.2≥550MPa；延伸率A≥15%；硬度HB 280-340。900℃高温性能：抗拉强度≥450MPa；屈服强度≥350MPa；延伸率≥20%。

**物理性能**：

密度8.15g/cm³；熔点范围1340-1400℃；热导率（20℃）14.5W/(m·K)，（900℃）28.0W/(m·K)；电阻率（20℃）1.12μΩ·m；线膨胀系数（20-900℃）16.5×10⁻⁶/℃；弹性模量（20℃）205GPa。

**耐腐蚀/高温性能**：

高温持久强度（900℃/100小时）≥80MPa；抗氧化增重率（950℃/100小时）≤0.10mg/cm²；临界点蚀温度（CPT）在3.5%NaCl溶液中≥40℃（典型值）。

**产品规格范围**：

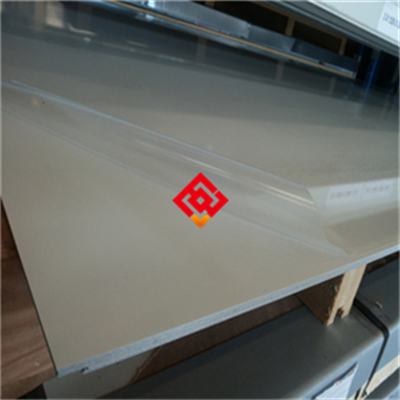

精板厚度0.5-5.0mm，宽度≤600mm，长度≤2000mm；可按客户要求提供定尺精板，厚度公差±0.05mm，宽度公差±0.10mm。

**交货状态**：

固溶+时效状态，表面经酸洗钝化处理，精板表面粗糙度Ra≤0.8μm。可根据需求提供去应力退火态或冷轧态。

**批次溯源码解读**：

编码规则为：MJ（上海墨钜代号）-GH2150A（牌号）-202503（年月）-F001（炉号）-HT01（热处理批号）-PL02（规格代码）。例如：MJ-GH2150A-202503-F001-HT01-PL02。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在550-650℃长期服役，该温度区间易析出σ相（FeCr金属间化合物），导致韧性和持久强度下降。

2. 禁止接触含硫、含氯介质（如硫化氢、盐酸蒸气），否则会加速高温氧化腐蚀。

3. 焊接后必须进行去应力退火（650℃/4小时），否则焊缝区残余应力可能导致热疲劳开裂。

4. 精板在冷加工过程中加工硬化倾向明显，若变形量超过15%，应安排中间退火（1050℃/30分钟水冷）以恢复塑性。

5. 表面划伤或磕碰会破坏氧化膜完整性，在高温服役时可能成为裂纹源，操作过程中必须使用软质衬垫保护板面。

## 八、存储与运输指南

**存储环境要求**：温度15-30℃，相对湿度≤60%。板材应平放于木质或橡胶垫材上，离地高度≥200mm。禁止与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混放，防止电化学腐蚀。

**包装规范**：每张精板之间夹入中性防锈纸，整体用塑料薄膜密封，内置干燥剂（硅胶包，每平方米放置1包）。外层采用木箱或高强度编织袋包装，木箱内壁衬有泡沫缓冲层。

**运输注意事项**：运输时木箱底部需用螺栓固定于车厢地板，防止滑动。严禁露天运输或暴晒，必须加盖防雨篷布。吊装时使用尼龙吊带（禁止钢丝绳直接接触板面），吊装角度≥60°。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷包装件；禁止在未开封状态下长期存放于潮湿环境（超过6个月应重新检查包装气密性）。

## 九、加工操作规范

**切割**：

推荐采用激光切割或水刀切割。激光切割参数：功率2-4kW，切割速度1-3m/min，辅助气体为高纯氮气（纯度≥99.99%）。水刀切割：压力350-400MPa，砂流量0.5-1.0kg/min。切割后边缘需用锉刀或砂纸打磨圆角（R≥0.5mm），去除熔渣或毛刺。禁止使用普通砂轮片切割，以免铁屑污染板面导致局部腐蚀。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG），填充金属选用同牌号焊丝（GH2150A焊丝）。焊接参数：电流80-120A，电压12-16V，焊接速度80-120mm/min，层间温度≤100℃。保护气体为高纯氩气（纯度≥99.995%），流量8-12L/min。焊后立即进行去应力退火（650℃/4小时，空冷）。禁止使用手工电弧焊（易产生热裂纹）；禁止在未保护状态下焊接（背面需同步通氩气保护）。

**热处理**：

固溶温度1050℃±10℃，保温时间按板厚1min/mm计算（不少于20分钟），水淬冷却（水温≤40℃）。时效温度750℃±5℃，保温16小时，空冷。对于精板，可增加去应力退火（650℃/4小时，空冷）以控制变形。禁止在固溶后缓慢冷却（如炉冷），否则会析出粗大碳化物降低性能。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件（螺栓、铆钉）推荐选用同材质GH2150A或更高等级的GH4169，避免异种金属接触导致电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的石棉垫片或陶瓷纤维垫片。安装后建议进行酸洗钝化处理（20%硝酸+2%氢氟酸，50℃浸泡15分钟），以恢复表面钝化膜。

**日常维护方法**：

每飞行200小时或每月（以先到为准）检查一次喷口部件表面，使用中性清洁剂（pH 6-8）和软布擦拭，禁止使用含氯溶剂（如四氯化碳）。如发现表面氧化皮增厚，可用200目细砂纸轻磨后重新钝化。

**常见故障及解决方法**：

1. **表面点蚀**：通常由介质中氯离子引起，应立即停机清洁并钝化处理；若点蚀深度＞0.1mm，应更换部件。

2. **焊缝开裂**：检查焊接工艺是否规范，重新焊接并确保焊后去应力退火；若裂纹延伸至母材，需评估是否更换。

3. **板材变形**：多由热处理不当或安装应力引起，可进行去应力退火（650℃/4小时）并重新校平；变形量超过1mm/m时需报废。

## 十一、安全警示与应急处理

**高温操作安全**：

操作高温炉或焊接时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃服。禁止触碰未冷却工件（应冷却至室温或使用专用夹具）。现场灭火器应配备干粉型或二氧化碳型，严禁使用水灭火（水遇高温合金可能引发爆溅）。

**切割加工安全**：

激光切割操作者需佩戴激光防护眼镜（波长1064nm，OD≥4）。排烟系统必须有效收集金属粉尘，防止粉尘爆炸。火花隔离区半径≥5米，禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：

立即停机并隔离故障部件，切断介质源（如燃气、冷却液）。操作人员需穿戴防酸碱手套及防护服。泄漏的腐蚀介质（如酸液）用碳酸氢钠中和，收集后按危险废物（HW类）处置。废弃的GH2150A板材应分类回收，禁止混入普通金属废料。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景匹配产品：航空发动机喷口部件应优先选用精板（厚度公差±0.05mm）并验证高温持久强度；若用于工装夹具，可选用常规公差板（±0.10mm）以降低成本。关键性能参数需核对：PREN值（耐点蚀当量）应≥25，900℃持久强度≥80MPa（典型值）。若需船级社认证（如CCS、DNV）或NACE MR0175认证，请在签订合同时明确。建议要求提供上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行化学成分与力学性能复验，确保产品符合航标或ASTM标准。

## 十四、价格标准

GH2150A精板价格按厚度、宽度及表面要求浮动。参考价格区间：厚度0.5-1.5mm精板，单价300-450元/公斤；厚度1.6-5.0mm精板，单价260-380元/公斤。采购数量≥5吨可享5-12%折扣；小批量试样（≤50公斤）加价15-20%。附加技术要求（如双认证、第三方检测、定制热处理）需另行报价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、成分偏离标准）导致失效的，免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：接到咨询后24小时内远程指导；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规项目（化学成分、力学性能、硬度）费用由上海墨钜承担。

**备品保障**：该牌号停产后五年内，仍可提供同质替代材料或定制加工服务。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
