# GH2136冷轧板 重型燃机叶片用抗蠕变及公差产品介绍

## 一、产品概述与适用范围

GH2136冷轧板属于镍基高温合金产品大类，典型牌号为GH2136（对应美国牌号A-286）。该合金是一种铁镍基沉淀硬化型高温合金，在650摄氏度以下具有优异的抗蠕变性能和良好的热稳定性。产品特性包括：高抗蠕变强度、良好的抗氧化性能、稳定的显微组织以及严格的尺寸公差控制。其核心优势如下：第一，在550至650摄氏度温度区间内持久强度高，能够满足重型燃气轮机叶片长期服役要求；第二，冷轧板厚度公差可控制在正负0.05毫米以内，满足精密冲压和激光切割需求；第三，合金组织均匀，晶粒度可控制在5至8级，确保各向同性；第四，具有良好的冷热加工成形性，可进行复杂形状的叶片成型；第五，抗应力松弛性能优异，适用于长期高温载荷工况。本产品主要适用于重型燃气轮机动叶片、静叶片以及高温紧固件等关键热端部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及电渣重熔炉（ESR）等高端冶炼设备，确保合金纯净度。公司严格执行ASTM A638、GB/T 14992及AMS 5731等国内外标准，全流程工艺可追溯，从原材料入厂到成品出库均实施批次管理。上海墨钜特殊钢有限公司长期服务于能源动力行业，具备丰富的重型燃机用材生产经验。

## 三、核心功能

GH2136冷轧板具备以下核心功能：

第一，抗高温蠕变功能。在650摄氏度、300兆帕应力条件下，持久寿命可达100小时以上（典型值，以实际产品质保书为准），能够满足燃机叶片在高温高压下的长期稳定运行需求。

第二，抗氧化与抗腐蚀功能。在650摄氏度以下空气中连续暴露1000小时后，氧化增重率低于0.5毫克每平方厘米，表面形成致密的氧化铬保护膜，有效阻止进一步氧化。

第三，高强度与韧性配合功能。室温抗拉强度可达1000兆帕以上，同时延伸率保持在15%以上，兼具强度与塑性，避免脆性断裂风险。

第四，精密尺寸控制功能。冷轧板厚度公差可控制在正负0.05毫米，板型平直度每米不超过2毫米，满足叶片气动外形的高精度要求。

第五，抗疲劳功能。在550摄氏度条件下，旋转弯曲疲劳极限（10的7次方循环）可达350兆帕，适应燃机叶片高频振动工况。

## 四、技术特点

在合金设计思路方面，GH2136合金通过添加钛、铝、钒等元素形成时效强化相。其中钛和铝主要形成伽马撇相（Ni3(Al,Ti)），提供高温强度；钒元素细化晶粒并提高抗蠕变能力；钼元素固溶强化基体；硼和锆元素净化晶界，提高持久塑性。碳含量控制在0.08%以下，避免过多碳化物析出影响韧性。

在冶炼工艺方面，采用真空感应熔炼加电渣重熔双联工艺。真空感应熔炼去除气体和有害杂质，电渣重熔进一步净化并改善凝固组织。对于高要求批次，可增加真空自耗重熔工序，将氧含量控制在百万分之十以下，氮含量控制在百万分之二十以下。

在热处理制度方面，采用固溶加时效处理。固溶温度控制在980至1000摄氏度，保温1小时，油冷或水冷；时效温度控制在720摄氏度，保温16小时，空冷。该制度确保伽马撇相均匀弥散析出，同时避免有害相（如西格玛相、拉夫斯相）的形成。

在显微组织控制方面，通过控制锻造和冷轧变形量以及固溶温度，将晶粒度控制在5至8级。伽马撇相尺寸控制在20至50纳米，体积分数约为10%至15%。严格控制德尔塔相含量不超过2%，避免其对塑性的损害。

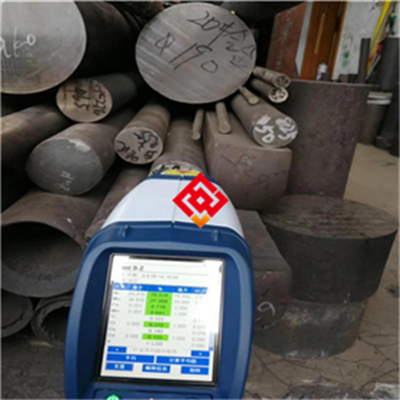

在无损检测及质量保证方面，冷轧板逐张进行超声波探伤，执行ASTM E127标准，检测灵敏度不低于直径1.2毫米平底孔当量。同时进行液体渗透检测，确保表面无裂纹、折叠等缺陷。每批次抽取试样进行光谱分析和力学性能测试，确保成分和性能符合标准要求。

## 五、应用领域

本产品主要应用于以下领域：第一，重型燃气轮机制造领域，用于制造动叶片和静叶片，承受高温高压气流冲击；第二，航空发动机领域，用于制造高温紧固件、涡轮盘等部件；第三，石油化工领域，用于制造高温高压管道和阀门部件；第四，核电领域，用于制造反应堆内部构件；第五，船舶动力领域，用于制造燃气轮机热端部件；第六，精密仪器领域，用于制造高温弹性元件和传感器壳体。

## 六、产品详细参数

化学成分（重量百分比）：碳含量不超过0.08%；铬含量13.5%至16.0%；镍含量24.0%至27.0%；钛含量1.75%至2.35%；铝含量不超过0.35%；钒含量0.10%至0.50%；钼含量1.00%至1.75%；锰含量不超过2.00%；硅含量不超过1.00%；磷含量不超过0.030%；硫含量不超过0.020%；硼含量0.001%至0.010%；余量为铁。

力学性能（室温典型值）：抗拉强度1000至1100兆帕；屈服强度700至800兆帕；延伸率15%至20%；断面收缩率20%至30%；布氏硬度280至330。高温力学性能（650摄氏度典型值）：抗拉强度750至850兆帕；屈服强度550至650兆帕；延伸率12%至18%。冲击功（室温）不小于30焦耳。

物理性能：密度7.94克每立方厘米；熔点1370至1430摄氏度；热导率（室温）14.2瓦每米开尔文；（500摄氏度）18.6瓦每米开尔文；电阻率（室温）0.92微欧米；线膨胀系数（20至600摄氏度）16.5乘以10的负6次方每开尔文；弹性模量（室温）200吉帕。

耐腐蚀与高温性能：临界点蚀温度（CPT）在3.5%氯化钠溶液中为45摄氏度（典型值）；高温持久强度（650摄氏度，300兆帕）不小于100小时；氧化增重率（650摄氏度，1000小时）不超过0.5毫克每平方厘米。

产品规格范围：冷轧板厚度0.5至6.0毫米，宽度600至1250毫米，长度1000至4000毫米。可定制超宽超长规格。

交货状态：固溶加时效处理，表面酸洗或磨光。可根据客户要求提供精整表面。

批次溯源码解读：编码规则为MJ-GH2136-年月-炉号-热处理批号-规格代码。例如：MJ-GH2136-202505-1234-HT01-3.0x1000x2000。其中MJ代表上海墨钜，GH2136为牌号，202505为生产年月，1234为炉号，HT01为热处理批号，3.0x1000x2000为厚度宽度长度规格。客户可通过该编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告和尺寸检验数据。

## 七、注意事项

使用和加工过程中需注意以下限制：第一，避免长期服役于700摄氏度以上温度区间，超过此温度伽马撇相会粗化并转变为有害相，导致强度急剧下降；第二，禁止接触含硫、含氯的高温介质，硫和氯会破坏氧化膜并引起晶间腐蚀；第三，焊接后必须进行固溶加时效热处理，恢复组织性能，否则焊缝区域强度降低；第四，冷加工变形量超过20%后应进行中间退火（980摄氏度，30分钟），避免加工硬化导致开裂；第五，表面划伤深度超过0.1毫米可能成为疲劳裂纹源，加工和搬运过程中应使用软质夹具和防护垫；第六，热处理过程中应严格控制升温速度，避免热应力过大导致变形；第七，禁止使用含卤素的切削液和清洗剂，卤素离子会引发应力腐蚀开裂。

## 八、存储与运输指南

存储环境要求：温度控制在5至40摄氏度；相对湿度上限为60%；地面应铺设木质或橡胶垫材，禁止直接接触水泥地面；禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。

包装规范：每张冷轧板之间垫中性纸或塑料薄膜隔开；整体采用防潮塑料薄膜包裹，内置干燥剂；外层采用木箱或编织袋加固，木箱内壁铺设泡沫缓冲材料。

运输注意事项：运输过程中应固定牢固，防止滑动碰撞；必须使用防雨篷布遮盖，避免日晒雨淋；吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板面；装卸过程中轻拿轻放，禁止抛掷或拖拽。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或重物堆压；禁止使用金属工具直接敲击板面。

## 九、加工操作规范

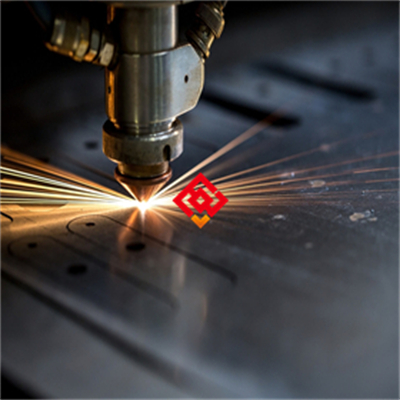

切割操作：推荐采用激光切割或水刀切割。激光切割参数：功率3000至6000瓦，切割速度1至3米每分钟，辅助气体为氮气（纯度99.99%），气压0.8至1.2兆帕。水刀切割参数：压力350至400兆帕，磨料为石榴石砂，粒度80目。切割后切割面应打磨光滑，去除热影响区和氧化层，打磨深度不小于0.2毫米。注意事项：切割前应确认板材无应力变形；切割过程中保持冷却充分，避免过热。禁止使用普通砂轮片进行切割，普通砂轮片可能引入杂质并导致表面损伤。

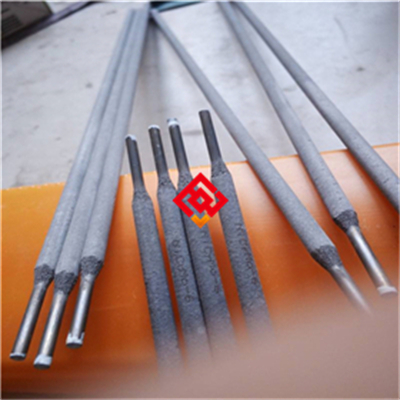

焊接操作（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号推荐使用HGH2136焊丝或ERNiCrFe-7焊丝。焊接电流：TIG焊80至120安培；MIG焊150至200安培。焊接电压：TIG焊10至15伏；MIG焊20至25伏。焊接速度：100至200毫米每分钟。层间温度控制在100摄氏度以下。保护气体为氩气（纯度99.99%），流量8至15升每分钟。焊后必须进行固溶加时效热处理，固溶980摄氏度1小时油冷，时效720摄氏度16小时空冷。注意事项：焊接前应清理坡口及两侧20毫米范围内油污、氧化皮；焊接过程中保持短弧操作；焊后立即进行热处理，间隔时间不超过2小时。禁止使用酸性焊剂或含硫焊条；禁止焊后不进行热处理直接使用。

热处理操作：固溶温度980至1000摄氏度，保温时间按板厚每毫米1.5分钟计算，但不少于30分钟。冷却方式：油冷或水冷，冷却速度不低于每分钟100摄氏度。时效温度720摄氏度，保温16小时，冷却方式为空冷。注意事项：固溶加热时应在保护气氛下进行，防止氧化；工件入炉前应预热至300摄氏度；时效后应缓慢冷却至室温。禁止超过1020摄氏度固溶，否则晶粒粗化；禁止时效后快冷，否则产生内应力。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：推荐连接件材质选用同牌号GH2136或更高级别的镍基合金，避免异种金属接触产生电化学腐蚀。密封垫片应选用不含卤素和硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后应进行酸洗钝化处理，酸洗液推荐使用硝酸加氢氟酸混合液（体积比10比1），温度50至60摄氏度，时间15至30分钟，然后用去离子水冲洗干净并干燥。

日常维护方法：清洁周期建议每三个月一次，清洗剂选用中性不含氯的清洗剂，禁止使用含氯溶剂或酸性清洁剂。清洁后检查表面是否有锈蚀、变色或裂纹。对于暴露在高温环境的部件，每运行1000小时应进行一次目视检查和渗透检测。

常见故障及解决方法：第一，表面点蚀，通常由介质中含氯离子引起，处理方法为打磨去除点蚀坑，深度超过板厚10%时应更换部件。第二，焊缝开裂，通常由焊接后未进行热处理或热处理不当引起，处理方法为清除裂纹区域并重新焊接，焊后严格执行热处理制度。第三，变形超标，通常由热处理或长期服役中应力释放引起，处理方法为进行去应力退火（900摄氏度，2小时，炉冷）后进行矫形。第四，晶间腐蚀，通常由敏化温度区间停留时间过长引起，处理方法为重新固溶处理恢复组织。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温不低于300摄氏度）、防护面罩和阻燃服。禁止触碰未冷却工件，工件温度降至100摄氏度以下方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，水遇高温工件会产生蒸汽爆炸。

切割加工安全：操作人员必须佩戴防护面罩，激光切割遮光号不低于5，水刀切割遮光号不低于3。加工区域必须配备排烟系统，激光切割产生的烟尘应及时排出。火花隔离要求：切割区域周围2米内不得有易燃物，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：立即停机并隔离故障部件，切断相关介质源。人员进入现场必须佩戴防护手套和护目镜。若发生腐蚀泄漏，泄漏介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器。废弃物应分类为危险废物（HW类），委托有资质的专业机构处置。禁止将腐蚀废液直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH2136冷轧板时，建议从以下方面进行评估：第一，应用场景匹配度，确认使用温度不超过650摄氏度，介质中不含硫、氯等腐蚀性元素。第二，关键性能参数，重点核对PREN值（点蚀当量，计算公式为铬含量加3.3倍钼含量加16倍氮含量）不低于20，高温持久强度不低于标准要求，厚度公差满足叶片气动设计要求。第三，认证要求，确认是否需提供船级社认证（如DNV、BV、Lloyd‘s）或NACE MR0175认证。第四，备品备件比例，建议按实际需求量的10%至15%储备备件，以应对突发更换需求。第五，要求核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。对于关键部件，建议进行入厂复验，包括光谱分析和硬度检测。

## 十四、价格标准

GH2136冷轧板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度0.5至3.0毫米规格，单价为180至250元每公斤；厚度3.0至6.0毫米规格，单价为160至220元每公斤。批量折扣政策：单次采购量达到5吨及以上，可享受5%至12%的折扣；达到10吨及以上，折扣可提升至10%至15%。小批量试样加价规则：单次采购量低于100公斤，价格上浮15%至20%。附加技术要求费用：如需双认证（如船级社加NACE），加收5%至10%；如需第三方检测（SGS或BV），检测费用另计；如需定制热处理，加收8%至12%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分偏析、内部裂纹、夹杂物超标等）导致失效的，经双方确认后，上海墨钜负责免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导；如需现场服务，可在48小时内安排工程师抵达。

检测服务：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。

备品保障：产品停产后五年内，仍提供同质替代产品或定制加工服务，确保客户备件供应。

售后响应：质量问题反馈后2小时内回复，48小时内出具初步处理方案。
