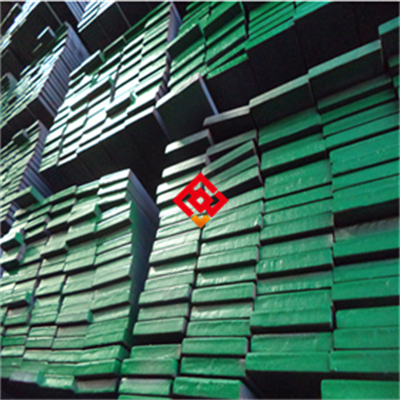

GH2038锻板高温承力环用铁基合金探伤与尺寸

# GH2038锻板高温承力环用铁基合金探伤与尺寸产品介绍

## 一、产品概述与适用范围

GH2038是一种铁基沉淀硬化型高温合金，属于铁基高温合金大类，典型牌号为GH2038。该合金通过添加铬、钼、铝、钛等合金元素，在铁基体上形成γ′强化相，具有优异的高温强度、良好的抗氧化性和组织稳定性。GH2038锻板主要适用于制造航空发动机、燃气轮机等高温承力环类部件，使用温度范围通常在600℃至850℃之间。核心优势包括：第一，高温持久强度高，在700℃下持久寿命可达100小时以上；第二，抗氧化性能优异，在800℃空气中氧化增重率低于0.1mg/cm²·h；第三，热加工塑性良好，锻造成形性能稳定；第四，探伤合格率高，经真空冶炼+电渣重熔工艺可满足超声波探伤A级标准；第五，尺寸精度可控，锻板厚度公差可控制在±1mm以内，满足精密加工需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜是一家专注于特殊钢及合金材料研发与制造的高新技术企业，拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉、精锻机及热处理炉群等核心设备。公司严格执行ASTM、GB/T、AMS等国内外标准，从原料入库到成品出厂实施全流程工艺可追溯管理，确保每一件GH2038锻板均具备稳定的化学成分、均匀的力学性能及可靠的内部质量。产品广泛应用于航空航天、能源动力、石油化工等高端制造领域。

## 三、核心功能

GH2038锻板高温承力环用铁基合金具备以下核心功能：

第一，耐高温氧化能力。合金中铬含量在18%至22%之间，能在高温服役环境中形成致密的Cr₂O₃氧化膜，有效阻止氧原子向内扩散，在800℃以下长期使用不发生明显氧化剥落。

第二，高温强韧性。通过铝、钛元素形成γ′沉淀强化相，在700℃时抗拉强度仍可保持600MPa以上，同时延伸率不低于12%，兼具强度与塑性，满足承力环在热循环下的抗变形与抗开裂要求。

第三，良好的冷热加工性。该合金在1100℃至1160℃范围内具有优良的热塑性，可进行锻造、轧制等热加工，且冷加工后通过中间退火可恢复塑性，便于复杂形状部件的成形。

第四，抗疲劳性能。经固溶和时效处理后，合金组织均匀，晶粒度控制在5级至8级（ASTM标准），有效抑制疲劳裂纹的萌生与扩展，在循环载荷工况下具有较长的疲劳寿命。

第五，探伤性能优异。合金经真空感应熔炼加电渣重熔双联工艺冶炼，非金属夹杂物控制严格，硫含量低于0.010%，氧含量低于20ppm，可满足超声波探伤单晶探头检测无缺陷回波的要求。

## 四、技术特点

### 合金设计思路

GH2038合金的设计思路是在铁基体上通过添加铬（Cr）提高抗氧化性和耐腐蚀性，添加钼（Mo）固溶强化基体并提高高温强度，添加铝（Al）和钛（Ti）形成γ′相（Ni₃(Al,Ti)）进行沉淀强化，同时控制碳（C）含量在0.05%至0.10%之间，形成少量稳定碳化物以细化晶粒。硼（B）和锆（Zr）的微量添加可净化晶界，提高高温持久性能。

### 冶炼工艺

采用真空感应熔炼（VIM）作为初炼工艺，在真空环境下脱除气体和有害杂质，随后进行电渣重熔（ESR）二次精炼，进一步降低硫、氧含量并改善铸锭的凝固组织。双联工艺确保了合金成分均匀、夹杂物细小弥散。

### 热处理制度

标准热处理制度为：固溶处理温度1160℃±10℃，保温时间按截面厚度计算，每25mm保温1小时，然后水淬冷却；时效处理温度700℃±5℃，保温16小时，然后空冷。该制度使γ′相均匀析出，尺寸控制在20nm至50nm，获得最佳的强化效果。

### 显微组织控制

固溶处理后组织为奥氏体基体加少量未溶碳化物，时效后γ′相弥散分布在基体中，晶界处有少量硼化物和碳化物。晶粒度控制在5级至8级（ASTM标准），δ相含量低于1%，避免对塑性和韧性的不利影响。

### 无损检测及质量保证

每块锻板均进行100%超声波探伤（UT），采用2.5MHz至5MHz直探头，按GB/T 4162标准A级验收，单个缺陷当量直径不大于1.2mm，底面波衰减不大于6dB。同时进行液体渗透检测（PT）检查表面开口缺陷，光谱分析验证化学成分，尺寸检测使用激光测距仪和三坐标测量机，确保尺寸偏差满足图纸要求。

## 五、应用领域

GH2038锻板主要应用于以下行业及部件：

航空发动机制造领域，用于高温承力环、涡轮机匣、密封环等高温结构件，要求材料在600℃至850℃下具有稳定的力学性能。

燃气轮机行业，用于燃烧室支撑环、过渡段连接环等部件，承受高温燃气冲刷和机械载荷。

石油化工领域，用于高温炉管支撑件、裂解炉内构件，在含硫、含碳气氛中保持抗氧化和抗渗碳能力。

核电装备制造领域，用于反应堆内部支撑结构，在高温高压水蒸气环境下具有低腐蚀速率。

高端冶金机械领域，用于连续退火炉辊道、热处理炉料架等，要求耐高温变形和抗磨损。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：碳C 0.05-0.10；铬Cr 18.0-22.0；钼Mo 1.5-2.5；铝Al 0.8-1.5；钛Ti 0.8-1.5；硼B ≤0.010；锆Zr ≤0.05；铁Fe 余量；镍Ni 25.0-30.0；锰Mn ≤0.50；硅Si ≤0.50；磷P ≤0.015；硫S ≤0.010。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm ≥850MPa；屈服强度Rp0.2 ≥550MPa；延伸率A ≥15%；硬度HBW 280-340。高温性能（700℃典型值）：抗拉强度Rm ≥600MPa；延伸率A ≥12%；持久强度（700℃/100h）≥350MPa。

物理性能（典型值，以实际产品质保书为准）：密度7.85g/cm³；熔点1380℃-1420℃；热导率（20℃）14.5W/(m·K)，（800℃）22.0W/(m·K)；电阻率（20℃）1.10μΩ·m；线膨胀系数（20-800℃）16.5×10⁻⁶/℃；弹性模量（20℃）205GPa。

耐腐蚀/高温性能（典型值）：抗氧化性：在800℃空气中氧化100小时，氧化增重率≤0.08mg/cm²·h；高温持久强度：在700℃/350MPa条件下，持久寿命≥100小时；临界点蚀温度CPT（在6%FeCl₃溶液中）≥50℃。

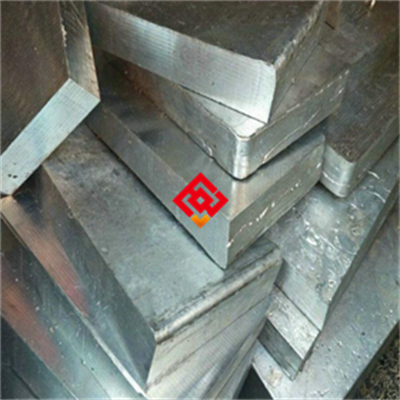

产品规格范围：锻板厚度10mm至200mm，宽度500mm至2000mm，长度1000mm至4000mm；也可按客户图纸定制异形锻件。

交货状态：固溶+时效状态（固溶处理1160℃水淬+时效700℃空冷），表面经打磨处理，粗糙度Ra≤3.2μm。

批次溯源码解读：编码规则为MJ-GH2038-YYMM-炉号-热处理批号-规格代码。例如：MJ-GH2038-2403-ESR0123-HT05-50x1500x3000，其中MJ代表上海墨钜，GH2038为牌号，2403代表2024年3月生产，ESR0123为电渣重熔炉号，HT05为热处理批号，50x1500x3000为厚度×宽度×长度规格。客户可通过该编码向上海墨钜索取原厂质保书。

## 七、注意事项

第一，避免在550℃至650℃温度区间长期服役，该区间可能导致σ相析出，降低冲击韧性。第二，禁止接触含氯离子的介质（如盐酸、次氯酸盐），否则可能引发点蚀和应力腐蚀开裂。第三，焊接后必须进行焊后热处理（700℃×2小时空冷），以消除焊接应力和恢复γ′相强化效果。第四，冷加工后若变形量超过15%，必须进行中间退火（1160℃水淬），否则继续加工会导致开裂。第五，表面划伤和凹坑深度不得超过0.3mm，否则在高温服役中可能成为疲劳裂纹源，建议加工后使用不锈钢刷或羊毛轮进行修磨。第六，热处理时禁止使用含硫或含氯的加热气氛，避免表面渗硫或渗氯导致脆化。

## 八、存储与运输指南

存储环境要求：存放于室内干燥、通风良好的仓库，环境温度控制在5℃至35℃，相对湿度上限为60%。地面使用木质垫板或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末（如铜粉、锌粉）等腐蚀性物质混存。

包装规范：每块锻板先用中性防锈纸包裹，外层覆盖塑料薄膜，内置干燥剂（硅胶，用量不小于50g/m³），然后装入木箱或钢带加固的编织袋中。包装箱外标注“防潮”“防撞”“向上”等警示标识。对于出口产品，额外使用真空包装并加贴防伪标签。

运输注意事项：运输过程中使用专用货架或托盘固定，锻板之间用软质隔垫隔离，防止相互擦伤。车辆必须配备防雨篷布，禁止暴晒和雨淋。吊装时使用尼龙吊带或包裹软管的钢丝绳，禁止钢丝绳直接接触锻板表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在包装上堆压重物。

## 九、加工操作规范

### 切割

推荐方法：厚度小于50mm时采用等离子切割，电流200A至400A，切割速度500mm/min至1000mm/min，使用氮气或氩气作为保护气体；厚度50mm至100mm时采用带锯切割，锯条选用双金属M42材质，线速度20m/min至30m/min，进给量0.02mm/齿至0.05mm/齿；厚度大于100mm时推荐激光切割或水刀切割。切割后必须用砂轮机打磨热影响区，去除氧化层和微裂纹，打磨深度不小于0.5mm。禁止使用普通氧化铝砂轮片，应使用白刚玉或碳化硅砂轮片，避免杂质污染表面。

### 焊接

推荐方法：采用钨极氩弧焊（TIG），填充金属选用同牌号GH2038焊丝或Inconel 625焊丝。焊接电流80A至150A，电压12V至16V，焊接速度80mm/min至120mm/min。层间温度控制在100℃以下，保护气体使用99.99%纯度氩气，流量8L/min至12L/min。焊后必须进行去应力处理：700℃±10℃保温2小时，空冷。注意事项：焊前清理坡口及两侧20mm范围内的油污、氧化皮；禁止使用含硫或含氯的清洗剂；禁止在风速大于2m/s的环境下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：加热温度1160℃±10℃，保温时间按截面厚度每25mm保温1小时，升温速率不超过200℃/h，冷却方式为水淬，水温控制在20℃至40℃。时效处理：加热温度700℃±5℃，保温16小时，冷却方式为空冷。注意事项：装炉时工件之间保持不小于50mm间距，确保气流均匀；禁止在固溶后延迟入水（从出炉到入水时间不超过30秒）；禁止使用含硫或含氯的加热气氛。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号GH2038或更高级别的镍基合金（如GH4169），避免使用碳钢或不锈钢材质在高温下产生电偶腐蚀。密封垫片应选用无石棉、无卤素的石墨编织垫或陶瓷纤维垫，禁止使用含氯的聚四氟乙烯垫片。安装后对焊接区域和加工表面进行酸洗钝化处理（酸洗液配比：硝酸15%+氢氟酸5%+水80%，温度40℃至50℃，时间15分钟至30分钟），然后用去离子水冲洗干净并干燥。

日常维护方法：每运行500小时进行一次外观检查，重点检查焊缝、弯角及应力集中区域。清洁周期为每1000小时，使用中性清洗剂（pH值6-8）或去离子水，禁止使用含氯离子或强碱的清洗剂。对于表面轻微氧化，可用不锈钢抛光膏进行抛光处理。长期停用时应涂覆防锈油（推荐使用不含氯的矿物油基防锈油），并用塑料薄膜包裹。

常见故障及解决方法：

故障一：表面点蚀。原因：接触含氯介质或表面划伤未处理。解决方法：清除点蚀区域，深度小于0.5mm时用砂轮机打磨并抛光，深度大于0.5mm时需补焊处理，补焊后重新进行酸洗钝化。

故障二：焊缝开裂。原因：焊后未及时进行去应力热处理或焊接参数不当。解决方法：沿裂纹两端钻止裂孔（直径3mm至5mm），清除裂纹区域后重新焊接，焊后立即进行700℃×2小时去应力处理。

故障三：变形超标。原因：热处理时冷却不均匀或装炉方式不当。解决方法：对变形部位进行局部加热矫正，加热温度700℃至800℃，使用液压机缓慢施压，矫正后重新进行时效处理。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温不低于300℃）、面罩（防红外线）和阻燃服。禁止触碰未冷却工件，工件温度降至200℃以下方可接触。现场灭火器需配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

切割加工安全：操作人员需佩戴防护面罩，等离子切割和激光切割时遮光号不低于10号。现场必须安装排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离区范围不小于5米，周围禁止堆放易燃物。

产品损坏或腐蚀后的应急处理：若发现产品出现严重腐蚀或开裂导致泄漏，立即停机隔离，切断介质源（如关闭阀门、排空管道）。人员需穿戴防酸手套、护目镜和防化服，避免直接接触泄漏物。对于腐蚀性介质泄漏，使用碳酸氢钠溶液中和（适用于酸性介质）或稀醋酸溶液中和（适用于碱性介质），中和后收集废液，按照危险废物（HW类代码如HW17、HW34）分类处置，交由有资质的危废处理单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH2038锻板时，建议从以下方面进行匹配：首先，根据应用场景确认使用温度范围，若服役温度超过850℃，建议升级至镍基高温合金；其次，核对关键性能参数，如高温持久强度（700℃/350MPa）是否满足设计寿命要求，PREN值（耐点蚀当量，GH2038约为25）是否适用于腐蚀环境；第三，确认认证要求，航空领域需提供AMS标准质保书，石化领域需NACE MR0175认证，船用需船级社（如DNV、ABS）认证；第四，备品备件比例建议按使用量的10%至15%储备，避免因材料供应周期影响生产。建议用户在收货时核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

GH2038锻板价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间为：厚度20mm至50mm规格，单价为180元/公斤至260元/公斤；厚度50mm至100mm规格，单价为220元/公斤至300元/公斤；厚度大于100mm或定制异形锻件，需另行报价。批量折扣政策：采购量≥5吨可享受5%至12%的折扣，具体折扣率根据牌号难度和规格复杂度协商确定。小批量试样（单批次≤200公斤）加价规则：通常上浮15%至20%，且不参与批量折扣。提示：具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、内部裂纹、化学成分偏离标准等）导致失效的，上海墨钜免费更换或退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、超声波探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导；如需现场服务，承诺48小时内工程师抵达客户现场协助解决加工或使用问题。

检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度、超声波探伤）费用由上海墨钜承担。

备品保障：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户长期维护需求。

售后响应：质量相关问题2小时内回复，48小时内出具初步解决方案，重大质量问题启动专项小组处理。
