# GH2036热轧板发动机涡轮盘用持久性能与公差

## 一、产品概述与适用范围

GH2036属于铁基高温合金大类，典型牌号为GH2036（亦称GH36）。该合金是以铁为基体，通过加入铬、镍、钼、钒等元素进行固溶强化和时效强化的一种奥氏体高温合金，主要适用于650℃至700℃温度范围内长期服役的发动机热端部件。该产品具有以下核心优势：第一，在650℃至700℃区间具有优异的高温持久性能，持久寿命稳定；第二，热强性高，能够承受涡轮盘在高速旋转状态下产生的巨大离心应力；第三，组织稳定性好，长期高温服役后析出相粗化速率低，性能衰减缓慢；第四，热加工塑性优良，适合热轧成板并后续锻造或机械加工成型；第五，尺寸公差控制严格，热轧板厚度公差可控制在±0.15mm以内，满足精密加工需求。该产品特别适用于航空发动机涡轮盘、燃气轮机轮盘以及高温紧固件等关键热端部件的制造，使用温度范围建议为550℃至700℃，短期使用可上探至750℃，但需注意氧化增重速率会显著上升。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）以及氩氧脱碳（AOD）等高端冶炼装备，可精准控制合金成分及杂质含量。公司严格执行ASTM标准与GB/T 14992高温合金国家标准，全流程工艺可追溯，从原材料入库、冶炼、锻造、轧制到成品检验，每道工序均建立数字化档案，确保产品质量稳定可靠。

## 三、核心功能

1. **高温持久强度**：GH2036在650℃条件下，持久强度可达350MPa以上（典型值，以实际产品质保书为准），持久寿命不低于100小时，能够满足涡轮盘在高温高应力工况下的长期安全运行需求。

2. **抗氧化与抗燃气腐蚀能力**：合金中铬含量约11%至13%，在650℃至700℃范围内可形成致密的Cr₂O₃氧化膜，有效抵抗发动机燃气中的氧化性气氛和轻微硫腐蚀，氧化增重率在650℃×100h条件下小于0.05g/m²·h（典型值，以实际产品质保书为准）。

3. **良好的热加工塑性**：该合金在950℃至1150℃范围内具有优异的热塑性，延伸率可达30%以上（典型值，以实际产品质保书为准），适合进行热轧、锻造、冲压等热加工成型，不易产生开裂。

4. **尺寸稳定性**：经固溶和时效处理后，合金组织均匀，热膨胀系数适中（20℃至700℃平均线膨胀系数约17.5×10⁻⁶/℃），加工后残余应力释放均匀，涡轮盘在长期服役过程中变形量可控。

5. **抗疲劳性能**：在650℃条件下，旋转弯曲疲劳极限（N=10⁷）可达220MPa以上（典型值，以实际产品质保书为准），能够承受涡轮盘在起降和变转速过程中的循环应力。

## 四、技术特点

**合金设计思路**：GH2036合金的设计以铁为基体，通过加入约11%至13%的铬提供抗氧化和耐腐蚀能力，加入约7%至9%的镍稳定奥氏体组织并提高热强性，加入约1.1%至1.4%的钼和约0.25%至0.55%的钒形成MC型碳化物和M₂₃C₆型碳化物，在时效过程中弥散析出，起到第二相强化作用。同时，碳含量控制在0.34%至0.40%，保证足够的碳化物数量，但又不至于过多导致韧性下降。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，有效去除钢液中的气体和有害杂质（如氧、氮、氢），随后进行电渣重熔（ESR），进一步细化晶粒并降低非金属夹杂物含量，最终获得高纯净度的合金锭。对于特殊要求的产品，可增加真空自耗重熔（VAR）工序，将杂质元素含量控制在极低水平。

**热处理制度**：标准热处理工艺为：固溶处理温度1120℃至1160℃，保温时间按有效厚度1.5min/mm计算，水冷；时效处理温度660℃至700℃，保温时间12至16小时，空冷。该制度可保证碳化物均匀析出，同时避免晶粒过度长大。

**显微组织控制**：通过控制固溶温度和保温时间，晶粒度可控制在5级至7级（ASTM标准），MC型碳化物和M₂₃C₆型碳化物均匀分布于晶界和晶内，晶界碳化物呈链状分布，有利于提高高温持久性能。严格控制δ相含量，避免其超过5%，以防止韧性下降。

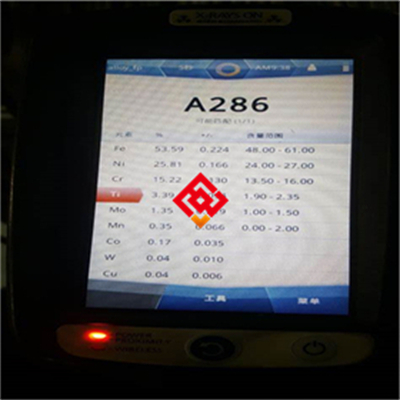

**无损检测及质量保证**：每张热轧板均进行100%超声波探伤，检测标准按GB/T 4162标准B级执行，确保内部无裂纹、夹杂、分层等缺陷。同时进行液体渗透检测（PT）检查表面开口缺陷，并采用光谱分析验证化学成分。所有检测记录随产品质保书一同交付，实现全流程可追溯。

## 五、应用领域

1. **航空发动机制造**：用于制造涡轮盘、压气机盘、涡轮叶片承力件等高热强部件，在650℃至700℃条件下长期稳定运行。

2. **燃气轮机制造**：用于地面或舰船用燃气轮机的轮盘、隔板、高温螺栓等部件，承受高温燃气冲刷和离心载荷。

3. **汽车涡轮增压器**：用于高性能柴油机或汽油机涡轮增压器的涡轮叶轮及轴承座，满足高温高速工况下的强度要求。

4. **高温紧固件制造**：用于航空发动机和燃气轮机的螺栓、螺母、垫圈等紧固件，要求高温抗松弛性能优异。

5. **化工高温反应器**：用于石油化工装置中高温反应器内构件，如支撑盘、分布板等，承受高温和轻微腐蚀环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳C 0.34-0.40；硅Si 0.30-0.80；锰Mn 7.50-9.00；磷P ≤0.030；硫S ≤0.020；铬Cr 11.00-13.00；镍Ni 7.00-9.00；钼Mo 1.10-1.40；钒V 0.25-0.55；硼B ≤0.010；铁Fe 余量。

**力学性能（室温，典型值，以实际产品质保书为准）**：抗拉强度Rm≥800MPa；屈服强度Rp0.2≥550MPa；延伸率A≥15%；断面收缩率Z≥20%；布氏硬度HB 260-320。

**力学性能（650℃，典型值，以实际产品质保书为准）**：抗拉强度Rm≥550MPa；屈服强度Rp0.2≥400MPa；延伸率A≥12%；断面收缩率Z≥15%。

**高温持久性能（650℃，典型值，以实际产品质保书为准）**：在应力350MPa条件下，持久寿命≥100小时；在应力300MPa条件下，持久寿命≥500小时。

**物理性能**：密度7.85g/cm³；熔点约1350℃至1400℃；热导率（20℃）约14.5W/(m·K)，（700℃）约24.0W/(m·K)；电阻率（20℃）约0.92μΩ·m；线膨胀系数（20℃至700℃）约17.5×10⁻⁶/℃；弹性模量（20℃）约210GPa，（650℃）约165GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）在3.5%NaCl溶液中约40℃（典型值，以实际产品质保书为准）；氧化增重率（650℃×100h）≤0.05g/m²·h；高温持久强度（650℃，10⁵h）约180MPa（外推值，仅供参考）。

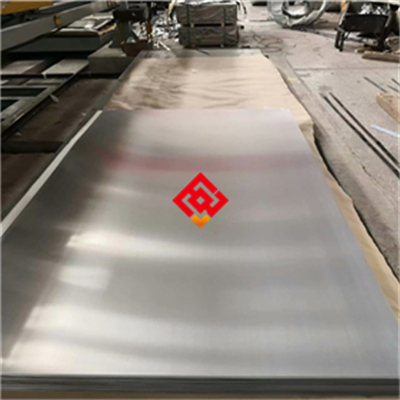

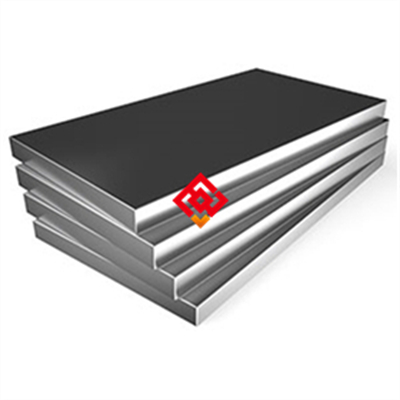

**产品规格范围**：热轧板厚度3.0mm至80.0mm，宽度600mm至2500mm，长度1000mm至8000mm。其他规格可协商定制。

**交货状态**：固溶+时效处理，酸洗表面，板面平整度按GB/T 14992标准执行。

**批次溯源码解读**：编码规则为“MJ-GH2036-年月-炉号-热处理批号-规格代码”，例如“MJ-GH2036-202504-0321-HT05-12×1500×3000”。其中“MJ”代表上海墨钜，“GH2036”为牌号，“202504”为生产年月，“0321”为炉号，“HT05”为热处理批号，“12×1500×3000”为厚度×宽度×长度（mm）。客户可通过该编码向上海墨钜查询完整的冶炼、轧制、热处理及检测记录，并获取原厂质保书。

## 七、注意事项

1. **避免长期服役在750℃以上**：GH2036在750℃以上长期服役时，碳化物会快速粗化，导致持久强度显著下降，同时氧化增重率急剧上升，建议使用温度不超过700℃。

2. **禁止接触含硫还原性气氛**：在含硫量较高的还原性气氛中（如H₂S、SO₂浓度超过100ppm），合金表面形成的Cr₂O₃保护膜会被破坏，转化为硫化铬，导致严重腐蚀，应避免此类环境。

3. **焊接后必须进行去应力热处理**：若需对GH2036进行焊接修复或连接，焊后应在650℃至700℃进行去应力退火，保温2至4小时，空冷，否则焊接残余应力会加速应力腐蚀开裂。

4. **加工硬化倾向明显**：冷加工（如冷弯、冷冲）时，合金加工硬化速率较快，变形量超过15%时需进行中间退火（温度约700℃，保温1小时，空冷），否则易产生微裂纹。

5. **表面划伤风险**：热轧板表面酸洗后较为敏感，在搬运和加工过程中应避免硬质物体划伤表面，划伤处会成为应力集中源和腐蚀萌生点，影响涡轮盘疲劳寿命。

6. **热处理冷却速度敏感**：固溶处理后必须采用水冷，若采用空冷或炉冷，碳化物会沿晶界析出过多，导致晶界弱化，降低持久性能。

## 八、存储与运输指南

**存储环境要求**：存储环境温度应控制在-10℃至45℃之间，相对湿度上限为60%，地面应铺设木质或橡胶垫材，禁止直接接触水泥地面。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物等腐蚀性物质混存，防止发生电化学腐蚀或化学腐蚀。

**包装规范**：每张热轧板先用防锈纸包裹，再套入塑料薄膜袋，袋内放置干燥剂（硅胶或分子筛），最后装入木箱或编织袋。木箱内壁衬有泡沫缓冲层，防止板面相互摩擦。包装外标注产品牌号、规格、批号、数量及“防潮”“防压”标识。

**运输注意事项**：运输过程中板材应平放，用尼龙绑带或钢带固定于托盘上，禁止使用钢丝绳直接接触板面，防止勒痕。车辆顶部加盖防水篷布，禁止暴晒和雨淋。装卸时使用吊带或吸盘吊具，禁止抛掷或拖拽。吊装时两吊点间距不小于板长的1/3，防止板材弯曲变形。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止在板面上放置重物或进行切割作业；禁止使用铁锤直接敲击板面。

## 九、加工操作规范

**切割**：

推荐采用等离子切割或带锯切割。等离子切割时，电流按板厚调整，厚度12mm以下建议电流150A至200A，切割速度1.5m/min至2.5m/min；厚度12mm至30mm建议电流250A至350A，切割速度0.8m/min至1.5m/min。切割后必须用角磨机打磨切割面，去除热影响区和氧化层，打磨深度不小于0.5mm。禁止使用普通砂轮片（含铁砂轮），应使用专用不锈钢砂轮片，防止铁离子污染表面。对于厚度大于30mm的板材，推荐采用带锯切割，锯条齿距4至6齿/英寸，切割速度20m/min至30m/min，冷却液使用水基切削液。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属牌号建议选用GH2036同质焊丝或ERNiCrFe-7焊丝。TIG焊接参数：焊接电流80A至180A（按板厚调整），电弧电压12V至16V，焊接速度80mm/min至150mm/min，层间温度控制在100℃以下，保护气体使用纯度≥99.99%的氩气，流量10L/min至15L/min。焊后必须进行去应力热处理：650℃至700℃保温2至4小时，空冷。注意事项：焊前必须对坡口及两侧20mm范围内进行打磨，去除氧化皮和油污；焊接时禁止使用含硫或含氯的清洗剂；禁止在风力大于2m/s的环境中施焊。详细操作示意图及焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1120℃至1160℃，保温时间按有效厚度1.5min/mm计算，水冷（水温≤40℃）。时效处理：温度660℃至700℃，保温时间12至16小时，空冷。注意事项：固溶加热时炉内气氛应为中性或微氧化性，禁止使用还原性气氛；水冷时工件应完全浸入水中，禁止部分浸入导致冷却不均；时效后空冷时应放置在干净区域，避免灰尘附着。禁止在固溶后采用空冷或炉冷替代水冷。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：涡轮盘或高温部件连接时，推荐使用同材质（GH2036）或更高级别（如GH4169、GH738）的螺栓和垫片。密封垫片应选用不含卤素（氟、氯、溴）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）或含氯橡胶垫片，防止高温下释放腐蚀性气体。安装完成后，应对接触区域进行酸洗钝化处理（使用硝酸+氢氟酸混合液，浓度按体积比10:1，温度40℃至50℃，浸泡15至20分钟），然后用去离子水冲洗干净，形成均匀的钝化膜。

**日常维护方法**：每运行500小时或每季度进行一次外观检查，重点检查表面有无点蚀、变色、裂纹等异常。清洁周期建议每1000小时或每半年一次，清洗剂选用中性不含氯的清洗液（如pH 6.5至7.5的弱碱性清洗剂），禁止使用含盐酸或次氯酸钠的清洗剂。清洗后用压缩空气吹干，并在表面喷涂高温防锈油（适用于650℃以下）进行临时防护。若部件长期停用，应存放在干燥环境中，并定期更换干燥剂。

**常见故障及解决方法**：

1. **表面点蚀**：现象为表面出现针孔状小坑，多发生在停机后冷凝水富集区域。处理方法：清除点蚀区域，打磨至露出金属光泽，重新进行酸洗钝化处理，并在下次停机时采取保温防凝措施。

2. **焊缝开裂**：现象为焊缝或热影响区出现微裂纹，多因焊后未及时进行去应力热处理所致。处理方法：打磨去除裂纹，重新焊接并立即进行焊后去应力热处理（650℃×2h，空冷），必要时进行着色探伤确认无裂纹残留。

3. **变形超差**：现象为涡轮盘在使用后出现翘曲或尺寸变化，多因固溶冷却不均或服役温度超过设计值。处理方法：对变形部件进行热矫形（在700℃保温1小时，加压矫形后空冷），然后重新加工至设计尺寸，同时检查服役温度是否超标。

## 十一、安全警示与应急处理

**高温操作安全**：在进行固溶、时效或焊接等高温操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）和阻燃服。禁止在未冷却至室温前触碰工件，工件表面温度在100℃以上时禁止直接用手接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为高温金属遇水会剧烈汽化导致爆炸或飞溅伤人。

**切割加工安全**：进行等离子切割或打磨作业时，操作人员必须佩戴防护面罩（遮光号≥12），并开启排烟系统，确保切割烟尘及时排出室外。切割区域周围应设置防火帘，隔离火花飞溅，禁止在切割区域存放易燃易爆物品（如油桶、气瓶等）。

**产品损坏或腐蚀后的应急处理**：若发现GH2036部件发生严重腐蚀或开裂，应立即停机隔离，切断相关介质源（如燃气、蒸汽、冷却水等）。作业人员必须穿戴防酸防碱手套、护目镜和防护服，避免直接接触腐蚀产物。泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）中和，并用吸附材料（如硅藻土、蛭石）收集。废弃物应分类收集，含铬、镍的腐蚀产物属于危险废物（HW类，代码HW17），应委托有资质的危废处理单位处置，严禁随意倾倒或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体应用场景提供工艺优化建议。

## 十三、购买建议

在选购GH2036热轧板时，建议从以下方面进行匹配：首先，确认应用场景温度范围是否在550℃至700℃之间，若使用温度超过700℃，建议考虑GH4169或GH738等更高等级合金。其次，关注关键性能参数，如650℃持久强度是否满足设计寿命要求，PREN值（点蚀当量，按公式PREN=Cr+3.3Mo+16N计算，GH2036典型PREN值约16至18）是否适应服役环境的腐蚀性。再次，根据认证要求确认是否需要船级社认证（如CCS、DNV、Lloyd‘s）、NACE MR0175认证（适用于含H₂S环境）或ISO 9001体系认证。建议采购时要求上海墨钜提供原厂质保书，并委托第三方检测机构（如SGS、BV）进行化学成分、力学性能及超声波探伤复验，以验证产品性能与质保书的一致性。备品备件比例建议按实际使用数量的10%至15%储备，关键部件可适当提高至20%。

## 十四、价格标准

GH2036热轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：厚度3mm至12mm板材，单价约85元至120元/公斤；厚度12mm至30mm板材，单价约75元至100元/公斤；厚度30mm至80mm板材，单价约65元至90元/公斤。批量折扣政策：采购量≥5吨，可享5%至12%折扣；采购量≥10吨，折扣可上调至8%至15%。小批量试样（单批次≤200公斤）加价规则通常上浮15%至20%。若需附加双认证（如CCS+DNV）、第三方检测（SGS或BV）或定制热处理工艺，价格另议。以上为参考区间，具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂物超标等）导致部件在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款，但不包括因加工不当、超温使用或腐蚀环境不匹配导致的失效。

**技术资料**：随货提供中英文质保书，内容包含化学成分分析结果、力学性能检测数据、超声波探伤报告及尺寸检验记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程，帮助客户正确使用和加工。

**技术支持**：收到客户技术咨询后，24小时内提供远程指导（电话或视频会议）；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构对产品进行复验，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担，特殊项目（如高温持久试验、蠕变试验）费用另议。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或接受定制加工，确保客户设备维护和备件更换的连续性。

**售后响应**：收到质量问题反馈后，2小时内回复客户，48小时内出具初步处理方案，并在双方确认后72小时内启动退换货或补货流程。
