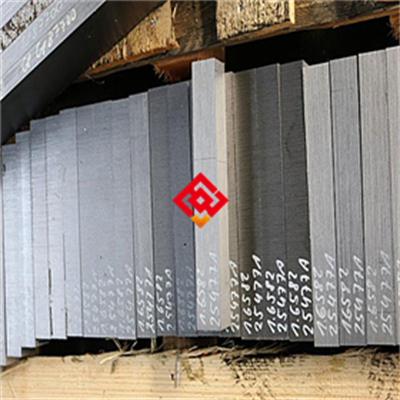

GH2018冷轧板压气机叶片用固溶态与厚度精度

# GH2018冷轧板压气机叶片用固溶态与厚度精度产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为GH2018。GH2018是一种以镍为基体、通过铬、钼、铝、钛等元素进行固溶强化和时效强化的变形高温合金，专门设计用于航空发动机及燃气轮机压气机叶片制造。该材料在650℃至850℃温度范围内具有优异的高温强度、抗氧化性和抗蠕变性能，同时具备良好的冷热加工塑性和焊接性能。

核心优势如下：

1. 高温强度优异：在750℃条件下抗拉强度可达750MPa以上，持久寿命超过100小时（典型值，以实际产品质保书为准）。

2. 抗氧化性能突出：在900℃空气中氧化100小时后，氧化增重率低于0.3mg/cm²（典型值），适用于高温氧化环境。

3. 冷轧板厚度精度高：厚度公差可控制在±0.05mm以内，满足压气机叶片对尺寸一致性的严苛要求。

4. 固溶态交货便于后续加工：固溶处理后组织均匀，晶粒度控制在4-7级，有利于后续精密冲压和机械加工。

5. 抗疲劳性能好：高周疲劳强度在700℃时可达300MPa（典型值），适用于承受交变载荷的叶片部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）和电渣重熔（ESR）等特种冶金装备，以及精密冷轧、热处理和表面处理生产线。公司严格执行ASTM B670、AMS 5662及GB/T 14992等国内外标准，全流程工艺可追溯，每批次产品均配备原厂质保书。

## 三、核心功能

1. **耐高温氧化能力**：GH2018在800℃至900℃高温环境中，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧气的进一步渗透。在900℃条件下氧化100小时后，氧化增重率低于0.3mg/cm²，远优于普通不锈钢。

2. **抗高温蠕变与持久性能**：在750℃、应力300MPa条件下，持久寿命超过100小时（典型值），延伸率大于10%。该性能保证了压气机叶片在长期高温服役过程中不发生塑性变形或断裂。

3. **良好的冷热加工塑性**：固溶态GH2018的室温延伸率可达30%以上，可进行冷轧、冲压、弯曲等冷加工成型。热加工温度范围宽（950℃至1150℃），适合锻造、热轧等工艺。

4. **高尺寸精度与表面质量**：冷轧板厚度公差控制在±0.05mm以内，表面粗糙度Ra≤0.8μm，无裂纹、划伤、氧化皮等缺陷，满足精密叶片对尺寸和表面质量的严格要求。

5. **抗疲劳性能**：在700℃、应力比R=0.1条件下，高周疲劳强度可达300MPa（典型值），适用于压气机叶片在高速旋转下承受的高频交变载荷。

## 四、技术特点

### 合金设计思路

GH2018的合金设计基于镍基固溶强化和析出强化双重机制。关键合金元素作用如下：

- 镍（Ni）：基体元素，提供奥氏体基体的热稳定性和耐腐蚀性。

- 铬（Cr）：含量18-21%，形成Cr₂O₃氧化膜，提高抗氧化和抗腐蚀能力。

- 钼（Mo）：含量2.5-3.5%，固溶强化基体，提高高温强度和抗蠕变性能。

- 铝（Al）和钛（Ti）：含量分别为1.0-1.5%和1.5-2.5%，形成γ′相（Ni₃(Al,Ti)）析出强化相，显著提升高温强度。

- 碳（C）：含量0.05-0.15%，形成碳化物（MC、M₂₃C₆）强化晶界，提高持久强度。

### 冶炼工艺

采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM可有效去除气体和有害杂质，ESR进一步净化钢液并改善凝固组织，确保材料纯净度（气体含量：O≤20ppm，N≤50ppm，H≤2ppm）和成分均匀性。

### 热处理制度

- 固溶处理：1100-1150℃，保温30-60分钟，水冷或快速空冷。固溶处理后获得均匀的奥氏体组织，碳化物和γ′相充分溶解。

- 时效处理：750-800℃，保温8-16小时，空冷。时效使γ′相弥散析出，提升高温强度。

- 稳定化处理：850-900℃，保温2-4小时，空冷。用于析出碳化物稳定晶界，改善持久塑性。

### 显微组织控制

- 晶粒度：固溶态控制在4-7级，避免粗晶导致性能下降。

- 析出相：γ′相尺寸控制在20-50nm，体积分数约为15-20%（典型值），提供最佳强化效果。

- δ相控制：避免δ相（Ni₃Nb）过量析出，否则会降低塑性和韧性。

- 碳化物：MC型碳化物均匀分布，M₂₃C₆型碳化物在晶界呈链状分布，强化晶界。

### 无损检测及质量保证

- 超声波探伤（UT）：按ASTM A578标准，灵敏度达Φ1.2mm平底孔当量。

- 液体渗透检测（PT）：按ASTM E165标准，检测表面开口缺陷。

- 涡流探伤（ET）：按ASTM E309标准，检测表面及近表面缺陷。

- 光谱分析：采用直读光谱仪（OES）和电感耦合等离子体发射光谱法（ICP-OES）验证化学成分。

- 力学性能测试：每批次抽取试样进行拉伸、冲击、硬度及持久性能测试。

## 五、应用领域

1. **航空发动机**：用于涡扇发动机压气机叶片、导向叶片、涡轮盘等高温部件。GH2018在750℃下具有高强度和抗氧化性，满足发动机高压压气机对材料的要求。

2. **燃气轮机**：用于工业燃气轮机压气机叶片、燃烧室衬套、过渡段等部件，在高温燃气腐蚀环境中长期稳定运行。

3. **石油化工**：用于高温反应器内构件、加热炉管、转化炉管等，在高温、高压、腐蚀性介质中工作。

4. **核能设备**：用于核反应堆高温部件，如控制棒驱动机构、堆内构件等，要求材料在高温和辐照下保持性能稳定。

5. **航空航天**：用于火箭发动机涡轮泵、高温阀门、密封件等，在极端高温和高速工况下工作。

## 六、产品详细参数

### 化学成分（wt%，以实际产品质保书为准）

- 镍（Ni）：余量

- 铬（Cr）：18.0-21.0

- 钼（Mo）：2.5-3.5

- 铝（Al）：1.0-1.5

- 钛（Ti）：1.5-2.5

- 碳（C）：0.05-0.15

- 锰（Mn）：≤0.50

- 硅（Si）：≤0.50

- 磷（P）：≤0.015

- 硫（S）：≤0.010

- 铁（Fe）：≤2.0

- 硼（B）：≤0.005

- 锆（Zr）：≤0.05

### 力学性能（典型值，以实际产品质保书为准）

- **室温性能**：

- 抗拉强度（Rm）：≥950 MPa

- 屈服强度（Rp0.2）：≥550 MPa

- 延伸率（A）：≥30%

- 硬度（HB）：280-340

- 冲击功（Akv）：≥60 J

- **高温性能（750℃）**：

- 抗拉强度（Rm）：≥750 MPa

- 屈服强度（Rp0.2）：≥450 MPa

- 延伸率（A）：≥15%

- 持久强度：在300MPa应力下，持久寿命≥100小时

### 物理性能（典型值）

- 密度：8.2 g/cm³

- 熔点：1350-1390℃

- 热导率：20℃时12.5 W/(m·K)；800℃时22.0 W/(m·K)

- 电阻率：20℃时1.25 μΩ·m

- 线膨胀系数：20-800℃时16.5×10⁻⁶/℃

- 弹性模量：20℃时210 GPa；800℃时165 GPa

### 耐腐蚀/高温性能（典型值）

- 抗氧化性：900℃空气中氧化100小时，氧化增重率≤0.3 mg/cm²

- 高温持久强度：750℃/300MPa条件下，持久寿命≥100小时

- 临界点蚀温度（CPT）：在6%FeCl₃溶液中≥50℃

- 缝隙腐蚀温度：在6%FeCl₃溶液中≥40℃

### 产品规格范围

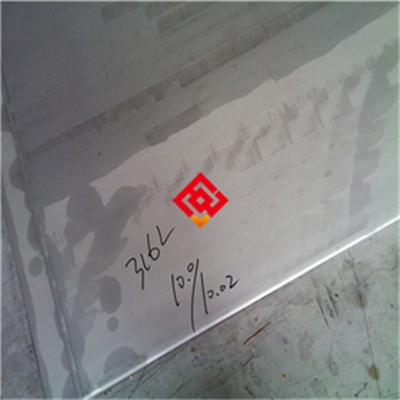

- 冷轧板：厚度0.5-6.0mm，宽度600-1250mm，长度1000-3000mm

- 热轧板：厚度6.0-30.0mm，宽度600-1500mm，长度2000-6000mm

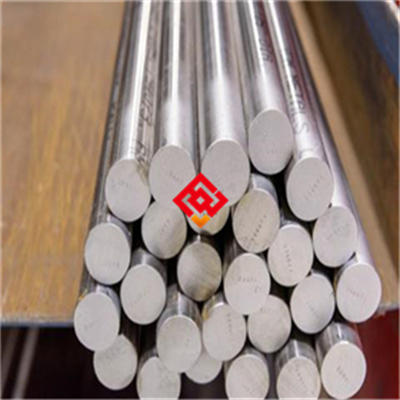

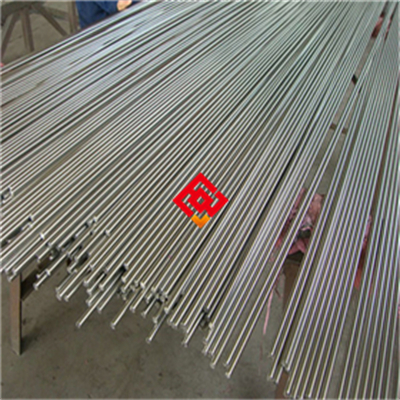

- 棒材：直径6.0-200mm，长度3000-6000mm

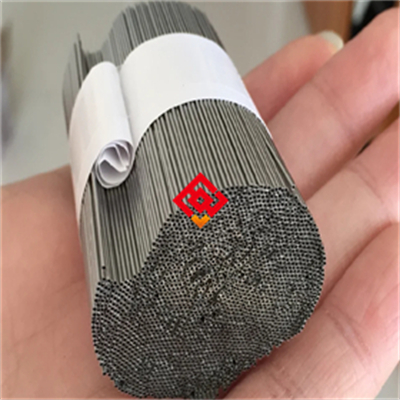

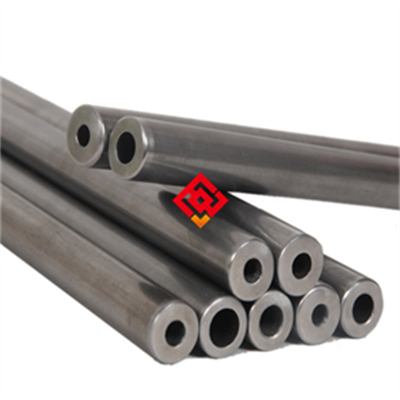

- 管材：外径10-219mm，壁厚1.0-20mm，长度3000-12000mm

- 锻件：按图纸定制，单件重量≤500kg

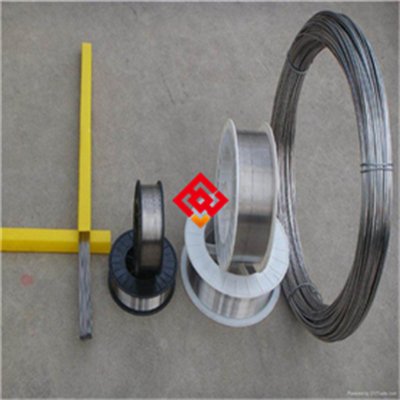

- 丝材：直径0.5-6.0mm，盘卷或直条

### 交货状态

- 固溶态（Solution Annealed）：1100-1150℃固溶处理后水冷或快速空冷，表面酸洗或磨光

- 冷轧板：厚度精度±0.05mm，表面粗糙度Ra≤0.8μm，边缘无毛刺

- 表面处理：酸洗（去除氧化皮）、磨光（Ra≤0.4μm）、抛光（Ra≤0.2μm）可选

### 批次溯源码解读

批次溯源码编码规则：MJ-GH2018-年月-炉号-热处理批号-规格代码

- 示例：MJ-GH2018-202503-1234-HT05-CR06

- MJ：上海墨钜特殊钢有限公司缩写

- GH2018：牌号

- 202503：生产年月（2025年3月）

- 1234：炉号（代表该炉次冶炼记录）

- HT05：热处理批号（代表该批次热处理工艺参数）

- CR06：规格代码（代表冷轧板厚度0.6mm）

客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测、尺寸检验等全流程数据。

## 七、注意事项

1. **热处理敏感**：GH2018对固溶温度和时效温度敏感。固溶温度低于1080℃时，γ′相溶解不充分，导致时效后强度不足；固溶温度高于1160℃时，晶粒粗化，降低塑性和疲劳性能。时效温度低于730℃时，γ′相析出不充分；高于820℃时，γ′相粗化，强度下降。必须严格控制热处理工艺参数。

2. **加工硬化倾向**：GH2018在冷加工过程中加工硬化速率较高，冷轧或冷弯后硬度可增加30-50%。若需多次冷加工，应在变形量达到20-30%后进行中间退火（1000-1050℃，保温10-20分钟，空冷），以恢复塑性。

3. **焊接裂纹敏感性**：GH2018焊接时，若热输入过大或冷却速度过快，易产生热裂纹（凝固裂纹）或应变时效裂纹。焊接前应将工件预热至200-300℃，焊接后应进行去应力退火（850-900℃，保温2-4小时，空冷）。禁止使用高硫、高磷焊丝。

4. **表面划伤风险**：冷轧板表面划伤会降低疲劳寿命，尤其在叶片边缘和根部区域。所有加工和搬运过程中必须使用软质夹具（如橡胶垫、尼龙带），禁止用钢丝绳或粗糙工具直接接触表面。

5. **避免长期服役的温度区间**：GH2018在700-850℃长期服役时，γ′相会逐渐粗化，导致强度下降。建议在750℃以下长期使用，若需在800℃以上使用，应缩短检修周期或选用更高牌号的合金。

6. **应力腐蚀倾向**：在含氯化物、硫化物的高温湿环境中，GH2018可能发生应力腐蚀开裂。应避免在含Cl⁻、S²⁻的介质中服役，若无法避免，应进行表面涂层保护。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：5℃至40℃

- 相对湿度上限：≤60%

- 地面垫材：使用木质或塑料垫板，高度≥100mm，确保通风良好

- 禁止混存的物质：酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质

- 存储区域：室内干燥、无尘、无腐蚀性气体环境，远离水源和热源

### 包装规范

- 防潮防锈方式：

- 板材：每张板之间夹中性纸或塑料薄膜，整叠后包裹防锈纸+塑料薄膜，放入干燥剂（硅胶），装入木箱或编织袋

- 棒材：单根或成捆涂防锈油，包裹塑料薄膜，装入木箱

- 管材：两端封口，内壁涂防锈油，外壁包裹塑料薄膜，装入木箱或编织袋

- 外包装标识：产品牌号、规格、批号、数量、生产日期、警示标志（防潮、防重压）

### 运输注意事项

- 固定方式：使用尼龙带或橡胶带固定，禁止使用钢丝绳直接接触产品

- 防雨防暴晒：运输车辆必须配有防雨篷布，避免阳光直射

- 吊装要求：使用吊带或吊篮吊装，禁止使用钢丝绳直接捆扎

- 禁止行为：

- 禁止与腐蚀性物质混放

- 禁止露天存放

- 禁止踩踏、抛掷、滚动搬运

- 禁止在包装上堆放重物

## 九、加工操作规范

### 切割

- 推荐方法：

- 厚度≤3mm：激光切割（功率1000-3000W，速度3-8m/min，辅助气体氮气或氩气）

- 厚度3-10mm：等离子切割（电流100-300A，速度0.5-2m/min，保护气体氩气+氢气）

- 厚度≥10mm：带锯切割（锯带速度15-30m/min，进给量0.05-0.15mm/齿）

- 水刀切割（适用于所有厚度，磨料粒度80-120目，压力300-400MPa）

- 切割后打磨要求：切割边缘应使用硬质合金旋转锉或氧化铝砂轮（粒度60-120目）打磨光滑，去除热影响区和毛刺。打磨后表面粗糙度Ra≤3.2μm。

- 禁止使用普通砂轮片：普通砂轮片中的杂质（如铁、硫）可能污染材料表面，导致后续腐蚀或性能下降。

### 焊接（如适用）

- 推荐焊接方法：

- 钨极氩弧焊（TIG）：直流正接，电流80-200A，电压12-18V，焊接速度50-150mm/min

- 熔化极氩弧焊（MIG）：直流反接，电流120-250A，电压18-24V，焊接速度100-300mm/min

- 手工电弧焊（SMAW）：直流反接，电流80-160A，电压20-28V，焊接速度50-100mm/min

- 填充金属牌号：推荐使用GH2018同材质焊丝或ERNiCrMo-3焊丝

- 焊接参数：

- 层间温度：控制在150-250℃

- 保护气体：氩气纯度≥99.99%，流量10-20L/min

- 焊后热处理：850-900℃去应力退火，保温2-4小时，空冷

- 注意事项：

- 焊接前必须清除表面油污、氧化皮和水分

- 焊接过程中保持短弧操作，减少热输入

- 多层多道焊时，每层焊后清理焊渣和氧化物

- 禁止：禁止在潮湿环境下焊接；禁止使用含硫、磷的焊材；禁止焊后急冷

### 热处理

- 固溶处理：

- 温度：1100-1150℃

- 保温时间：按厚度计算，每毫米1-2分钟，但不少于30分钟

- 冷却方式：水淬（厚度≤6mm）或快速空冷（厚度>6mm）

- 注意事项：工件入炉前必须预热至300-400℃，避免热应力导致变形

- 禁止：禁止炉冷或缓慢冷却，否则会析出粗大碳化物

- 时效处理：

- 温度：750-800℃

- 保温时间：8-16小时

- 冷却方式：空冷

- 注意事项：时效前应检查固溶态组织是否合格

- 禁止：禁止在时效过程中开炉门或快速冷却

- 稳定化处理：

- 温度：850-900℃

- 保温时间：2-4小时

- 冷却方式：空冷

- 用于改善晶界碳化物形态，提高持久塑性

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

- 推荐连接件材质：使用同材质（GH2018）或更高级别的高温合金（如GH4169、Inconel 718）螺栓、螺母和垫片，避免使用普通不锈钢或碳钢，防止高温下电化学腐蚀或热膨胀不匹配。

- 密封垫片选型：选用不含卤素（Cl、F）的高温垫片，如柔性石墨垫片、陶瓷纤维垫片或金属缠绕垫片（304+石墨）。禁止使用含聚四氟乙烯（PTFE）的垫片，因高温下会释放腐蚀性气体。

- 安装后的酸洗钝化或清洁要求：

- 安装过程中若表面沾染油污、指纹或金属屑，应立即用中性清洗剂（pH值6-8）清洗，再用去离子水冲洗，最后用无水乙醇擦拭干燥。

- 若需恢复表面钝化膜，可使用10-15%硝酸溶液在50-60℃下浸泡15-30分钟，然后用去离子水冲洗至中性。

### 日常维护方法

- 清洁周期：每3个月或视工况而定，在高温、高腐蚀环境中应缩短至每月一次。

- 清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的碱性清洗剂（如氢氧化钠溶液，浓度≤5%）。禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。

- 防锈/防氧化处理：若长期停用，表面应涂防锈油（如WD-40或专用高温防锈油），并用塑料薄膜包裹密封。

### 常见故障及解决方法

1. **表面点蚀**：

- 现象：表面出现针孔状腐蚀坑，颜色变黑。

- 原因：介质中含有氯化物或硫化物，表面钝化膜破坏。

- 处理措施：清除腐蚀产物，用10%硝酸溶液钝化处理，若点蚀深度超过0.2mm，应更换部件。

2. **焊缝开裂**：

- 现象：焊缝或热影响区出现纵向或横向裂纹。

- 原因：焊接热输入过大或冷却速度过快，焊后未进行去应力退火。

- 处理措施：打磨去除裂纹，重新焊接并严格控制焊接参数，焊后立即进行850-900℃去应力退火。

3. **变形**：

- 现象：叶片或部件在使用过程中出现弯曲、扭曲变形。

- 原因：服役温度超过设计上限，或应力分布不均。

- 处理措施：停机检查，若变形量在允许范围内，可进行热校形（850-900℃保温1-2小时，加压校形后空冷）。若超差，应更换部件。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（耐热≥200℃）、阻燃服（如Nomex材质）、安全鞋。

- 禁止触碰未冷却工件：热处理后工件温度可达1150℃，必须在空冷至室温后方可触碰，严禁在高温下直接用手或普通工具接触。

- 现场灭火器类型：使用干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水（水遇高温金属会瞬间汽化爆炸）。

### 切割加工安全

- 防护面罩：激光切割应使用专用激光防护面罩（遮光号≥OD5）；等离子切割应使用遮光号≥10的焊接面罩；带锯切割应使用防冲击面罩。

- 排烟系统：切割过程中会产生金属烟尘和有害气体（如臭氧、氮氧化物），必须配备局部排烟系统，排风量≥50m³/min。

- 火花隔离：切割区域周围1.5米内不得放置易燃物，地面铺设防火毯。

### 产品损坏或腐蚀后的应急处理

1. **停机隔离**：发现产品损坏或腐蚀泄漏后，立即停止设备运行，关闭上下游阀门，隔离故障区域。

2. **切断介质源**：切断高温气体或腐蚀性介质的供应，排空管道内残余介质。

3. **人员防护**：操作人员必须佩戴防毒面具（若涉及有毒介质）、耐腐蚀手套、护目镜和防护服。

4. **泄漏介质中和收集**：

- 酸性介质：用碳酸氢钠粉末或石灰水中和，收集后按危险废物处理。

- 碱性介质：用稀醋酸或柠檬酸中和，收集后按危险废物处理。

- 高温气体：加强通风，避免人员吸入。

5. **废弃物分类与处置**：损坏的GH2018部件属于HW08类危险废物（废矿物油与含矿物油废物）或HW49类（其他废物），应交由有资质的危废处理单位回收处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请根据实际工况温度、介质腐蚀性、受力状态选择GH2018。若服役温度超过850℃，建议考虑GH4169或GH4099等更高牌号的合金；若介质中含高浓度氯化物，建议进行表面涂层处理。

2. **关键性能参数**：

- 耐腐蚀性：可参考PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N，GH2018的PREN值约为30，典型值），适用于中等腐蚀环境。

- 高温强度：确认750℃持久强度是否满足设计要求。

- 导电率：若用于电气连接件，需确认电阻率是否满足要求。

- 硬度：若需要耐磨性，可要求交货状态为固溶+时效，硬度可达HB 320以上。

3. **认证要求**：

- 船级社认证：若用于船舶燃气轮机，需提供DNV、BV、ABS等船级社认证。

- NACE认证：若用于酸性油气田，需提供NACE MR0175/ISO 15156认证。

- ISO认证：提供ISO 9001质量管理体系认证。

4. **备品备件比例**：建议按10-15%的比例采购备品备件，用于日常维护和紧急更换。对于关键部件（如压气机叶片），建议备件比例提高至20%。

5. **核对质保书**：收货后请核对上海墨钜原厂质保书，确认化学成分、力学性能、无损检测结果与订单要求一致。建议要求提供第三方检测报告（如SGS、BV）以验证性能指标。

## 十四、价格标准

GH2018冷轧板价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间如下（以下价格为市场参考价，实际以订单报价为准）：

- 冷轧板（厚度0.5-3.0mm）：280-450元/公斤

- 冷轧板（厚度3.0-6.0mm）：260-400元/公斤

- 热轧板（厚度6.0-30.0mm）：220-350元/公斤

- 棒材（直径6-100mm）：250-380元/公斤

- 管材（外径10-219mm）：300-500元/公斤

- 锻件（按图纸定制）：350-600元/公斤

**批量折扣政策**：

- 单批次采购量≥1吨：享受3-5%折扣

- 单批次采购量≥5吨：享受5-12%折扣

- 单批次采购量≥10吨：享受12-18%折扣

**小批量试样加价规则**：

- 单批次采购量≤50公斤：价格上浮15-20%

- 单批次采购量≤200公斤：价格上浮8-12%

**附加技术要求加价**：

- 双认证（如船级社+NACE）：加价10-15%

- 第三方检测（SGS/BV）：加价5-8%

- 定制热处理（特殊工艺曲线）：加价8-12%

具体报价请联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款。因使用不当或外部因素导致的失效不在质保范围内。

**技术资料**：随货提供以下资料：

- 中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）

- 产品说明书（含加工工艺推荐参数）

- 材料安全数据表（MSDS）

- 推荐加工工艺规程（含热处理曲线、焊接工艺指导书）

**技术支持**：

- 远程指导：24小时内响应，通过电话、邮件或视频会议提供技术支持。

- 现场服务：如需工程师到场，48小时内抵达客户现场（国内），提供安装指导、工艺调试、故障诊断等服务。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、疲劳、腐蚀试验）费用由客户承担。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备的长期维护需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。紧急问题可安排加急处理，确保客户生产不受影响。
