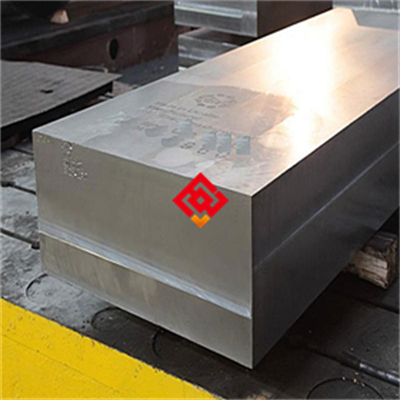

GH1180精板高温弹簧用高弹性和尺寸稳定性

# GH1180精板高温弹簧用高弹性和尺寸稳定性产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为GH1180。GH1180是一种沉淀强化型镍基高温合金，专门设计用于制造在高温环境下长期服役的弹性元件，如弹簧、波形垫圈、卡圈及弹性夹持件。该合金在650℃至850℃的温度范围内仍能保持较高的弹性模量和抗松弛性能，同时具有优异的尺寸稳定性，能够有效抵抗高温蠕变和应力松弛。核心优势包括：一是高温弹性保持率高达90%以上（在700℃/100小时条件下）；二是热膨胀系数低，与多数高温合金及不锈钢匹配良好；三是抗高温氧化性能优异，在800℃空气中氧化增重率低于0.1mg/cm²；四是具备良好的抗疲劳性能，循环寿命较普通弹簧钢提升3至5倍；五是加工成型后通过精确热处理可获得稳定的微观组织，确保长期使用中的尺寸不漂移。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及精密冷轧、精板生产线，严格执行ASTM标准及GB/T 14992高温合金技术标准。从原材料入厂到成品出厂，全流程工艺可追溯，每批次产品均附有原厂质保书及炉号编码，确保质量稳定可靠。公司长期专注于高温合金及特种弹性材料领域，为航空航天、能源装备、精密仪器等行业提供高性能材料解决方案。

## 三、核心功能

GH1180精板在高温弹簧应用场景下具备以下核心功能：

第一，高温弹性保持功能。在650℃至850℃范围内，GH1180的弹性模量衰减速率远低于常规不锈钢及钴基合金，700℃下100小时后的应力松弛率低于5%，确保弹簧在高温工况下长期维持设计弹力。

第二，抗高温氧化与腐蚀功能。合金中铬含量约18%至20%，配合铝和钛的添加，在高温氧化性气氛中形成致密的Cr2O3和Al2O3复合氧化膜，有效阻止基体进一步氧化。在含硫气氛或弱酸性介质中同样表现出良好的耐蚀性。

第三，尺寸稳定功能。通过精确控制的时效热处理，GH1180基体中析出均匀细小的γ'强化相，该相在高温下不易粗化，且合金热膨胀系数约为13.5×10⁻⁶/℃（20℃至800℃），与多数金属封接材料匹配良好，避免因热胀冷缩导致的尺寸漂移。

第四，抗疲劳与抗松弛功能。GH1180在高温交变载荷条件下具有较高的疲劳极限，旋转弯曲疲劳强度在700℃时可达300MPa以上，同时抗松弛性能优异，适用于频繁启停或振动工况下的弹性元件。

## 四、技术特点

GH1180的合金设计思路以γ'相沉淀强化为核心。关键合金元素包括：镍作为基体元素提供奥氏体稳定性和高温强度；铬提供抗氧化和抗腐蚀能力；铝和钛是γ'相（Ni3(Al,Ti)）的主要形成元素，其含量比例经过优化，确保γ'相在高温下稳定且不易聚集粗化；钼和钴的添加进一步固溶强化基体，提高高温强度和抗蠕变性能；碳含量控制在较低水平，避免形成过多碳化物影响韧性。

冶炼工艺采用真空感应熔炼加电渣重熔的双联工艺。真空感应熔炼可有效去除钢液中的气体和低熔点杂质，电渣重熔进一步净化钢锭，降低硫、氧及非金属夹杂物含量，确保材料纯净度和组织均匀性。精板生产采用多道次冷轧与中间退火相结合的工艺，严格控制轧制变形量和退火温度，最终获得厚度精度达到±0.02mm的精密板材。

热处理制度包括固溶处理和时效处理两个关键步骤。固溶处理温度在980℃至1020℃之间，保温时间根据板厚确定，通常为每毫米厚度保温2至3分钟，随后快速水淬，确保合金元素充分固溶。时效处理温度在700℃至750℃之间，保温8至16小时，随后空冷，使γ'相均匀析出并达到最佳强化效果。对于要求更高尺寸稳定性的产品，可增加一次稳定化处理，即在时效温度基础上降低50℃，再保温4至6小时。

显微组织控制方面，GH1180精板的晶粒度控制在ASTM 5至8级之间，γ'相尺寸在20至50纳米范围内，分布均匀，无明显的δ相或有害碳化物沿晶界析出。通过金相检验和扫描电镜分析确保组织合格。

无损检测及质量保证方面，每批次精板均进行超声波探伤，检测标准按照ASTM E127或GB/T 6519执行，确保无分层、裂纹及超过标准规定的夹杂物。同时进行涡流探伤检查表面缺陷，液体渗透检测边缘及表面开口缺陷。化学成分采用光谱分析或湿法分析验证，力学性能按照ASTM E8或GB/T 228标准进行拉伸试验。

## 五、应用领域

GH1180精板广泛应用于以下行业和部件：

航空航天领域，用于发动机燃烧室附近的弹簧卡圈、波形弹簧及密封弹性元件，工作温度可达800℃。

能源装备领域，用于燃气轮机、蒸汽轮机的阀弹簧、调压弹簧及高温管道支撑弹性垫片。

精密仪器领域，用于高温环境下工作的传感器弹性膜片、继电器弹簧及微动开关弹性件。

石油化工领域，用于高温高压阀门中的复位弹簧、安全阀弹簧及补偿器弹性元件。

汽车工业领域，用于涡轮增压器废气旁通阀弹簧、排气系统弹性卡箍及高温传感器弹性支架。

电子半导体领域，用于高温扩散炉内的弹性夹持件及真空镀膜设备中的弹性定位元件。

## 六、产品详细参数

化学成分范围（重量百分比）：碳≤0.08；铬17.0至20.0；镍余量；钼1.0至2.0；铝1.0至1.5；钛2.0至2.5；钴≤1.0；铁≤1.5；锰≤0.5；硅≤0.5；磷≤0.015；硫≤0.010。以上为典型范围，具体以实际产品质保书为准。

力学性能典型值（室温）：抗拉强度≥980MPa；屈服强度≥780MPa；延伸率≥15%；硬度HRC 32至38。高温力学性能（700℃）：抗拉强度≥650MPa；屈服强度≥550MPa；延伸率≥12%。以上为典型值，以实际产品质保书为准。

物理性能：密度8.2g/cm³；熔点1320℃至1380℃；热导率（20℃）12.5W/(m·K)，（800℃）22.0W/(m·K)；电阻率（20℃）1.15μΩ·m；线膨胀系数（20℃至800℃）13.5×10⁻⁶/℃；弹性模量（20℃）210GPa，（700℃）165GPa。

耐腐蚀与高温性能：高温氧化增重率（800℃/100h）≤0.1mg/cm²；高温持久强度（700℃/1000h）≥250MPa；临界点蚀温度（CPT）在3.5%NaCl溶液中≥50℃。以上为典型值，以实际产品质保书为准。

产品规格范围：精板厚度0.1mm至3.0mm，宽度100mm至600mm，长度200mm至1200mm。也可根据客户要求定制非标尺寸。

交货状态：固溶加时效状态交货，表面为酸洗或磨光处理，表面粗糙度Ra≤0.8μm。可根据需求提供冷轧态或半时效态。

批次溯源码解读：编码规则为MJ-GH1180-年月-炉号-热处理批号-规格代码。例如MJ-GH1180-202503-1234-HT05-0.5x300x600，其中MJ代表上海墨钜，GH1180为牌号，202503为生产年月，1234为炉号，HT05为热处理批号，0.5x300x600为规格尺寸。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

第一，避免长期服役于900℃以上温度区间。GH1180的γ'强化相在超过900℃时开始快速粗化并回溶，导致强度与弹性急剧下降，因此不建议在900℃以上长期使用。

第二，禁止接触含卤素离子的强腐蚀介质。在高温潮湿环境中，氯离子、氟离子等卤素离子会破坏合金表面的氧化膜，引发点蚀或应力腐蚀开裂，尤其在焊接或冷加工变形区域更为敏感。

第三，焊接后必须进行焊后热处理。若因装配需要焊接，焊后应在700℃至750℃进行去应力退火，保温2至4小时，然后缓慢冷却，否则焊接残余应力会导致弹性元件在使用中发生尺寸漂移或提前失效。

第四，加工硬化倾向明显，冷加工后需中间退火。GH1180在冷轧、冲压或弯曲成型过程中会产生显著加工硬化，当变形量超过15%时，应进行中间退火（固溶温度范围内），以防止开裂或组织不均匀。

第五，表面划伤或压痕会显著降低疲劳寿命。精板表面任何深度超过0.05mm的划伤、压痕或磨削烧伤都可能成为疲劳裂纹源，导致弹簧在交变载荷下早期断裂。因此，加工和搬运过程中应使用软质夹具和衬垫，禁止硬物直接接触表面。

## 八、存储与运输指南

存储环境要求：存放于室内干燥仓库，温度控制在10℃至35℃之间，相对湿度不超过60%。板材应放置在木质或橡胶垫板上，禁止直接接触水泥地面或金属货架。严禁与酸、碱、盐类化学品、重金属粉末、活性气体（如氯气、硫化氢）等混放，以防发生电化学腐蚀或表面污染。

包装规范：精板采用中性防锈纸加塑料薄膜包裹，内置干燥剂，外层采用木箱或高强度编织袋封装。对于厚度小于0.5mm的薄板，每张板之间应夹入无酸衬纸，防止相互摩擦损伤表面。包装箱外标明“精密板材，防潮轻放”及“勿压”字样。

运输注意事项：运输过程中板材应水平放置，固定牢固，避免晃动和碰撞。车辆应配备防雨篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或专用吸盘，禁止使用钢丝绳直接接触板材表面。明确禁止行为：禁止与腐蚀性物质混装运输；禁止露天存放超过24小时；禁止踩踏、抛掷或倾斜堆放。

## 九、加工操作规范

切割加工：推荐采用精密带锯切割或激光切割。带锯切割时锯条线速度控制在15至25米/分钟，进给量0.02至0.05毫米/齿，使用专用高温合金切割液冷却。激光切割推荐光纤激光器，功率2000至4000W，切割速度根据板厚调整，辅助气体使用氮气或氩气，压力0.8至1.2MPa。切割后边缘应使用细锉或砂纸打磨去除热影响区和毛刺，打磨方向沿板面方向进行。注意事项：禁止使用普通树脂砂轮片进行切割，因其高温可能导致表面氧化和微裂纹；激光切割后应检查边缘是否有熔渣或微裂纹，必要时进行酸洗去除氧化层。

焊接操作（如适用）：推荐采用钨极氩弧焊方法。填充金属选用同牌号GH1180焊丝或Inconel 82焊丝。焊接电流60至120A，电压10至15V，焊接速度80至120mm/min，层间温度控制在100℃以下。保护气体使用纯度99.99%以上的氩气，流量8至12L/min。焊后必须进行去应力退火处理，温度700℃至750℃，保温2小时，炉冷至300℃以下再空冷。注意事项：禁止使用含硫或含氯的焊接辅助材料；焊接前应将焊缝两侧20mm范围内清理至金属光泽，去除油污和氧化膜。

热处理操作：固溶处理温度980℃至1020℃，保温时间根据板厚按每毫米2至3分钟计算，水淬冷却，水温控制在20℃至40℃。时效处理温度700℃至750℃，保温8至16小时，空冷。注意事项：固溶处理时升温速度不宜过快，建议控制在10℃/分钟以内，防止热应力导致板材变形；时效处理温度必须精确控制在±5℃范围内，温度过高或过低会影响γ'相的析出尺寸和分布。禁止在时效处理过程中打开炉门或快速冷却。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：推荐使用与GH1180同材质或更高级别的高温合金（如Inconel 718）作为连接件材质，避免使用普通不锈钢或碳钢，防止高温下因热膨胀系数差异导致松动或应力集中。密封垫片应选用无卤素、无硫的纯石墨或陶瓷纤维垫片，禁止使用含氯或含氟的聚合物垫片。安装完成后，应根据工况介质进行酸洗钝化处理，采用硝酸和氢氟酸的混合酸液，温度40℃至50℃，处理时间15至30分钟，然后清水冲洗并干燥，以恢复和增强表面氧化膜的完整性。

日常维护方法：清洁周期根据使用环境确定，一般建议每3至6个月清洁一次。清洗剂应选用中性或弱碱性清洗剂，pH值在7至9之间，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洁后用去离子水冲洗并吹干。对于长期高温服役的弹性元件，每年应进行一次尺寸检查和弹性测试，记录数据并与初始值对比，评估松弛程度。

常见故障及解决方法：第一，表面点蚀。若发现弹簧表面出现点蚀坑，应立即停机检查，分析介质成分是否含有卤素离子，更换密封件或改善环境，必要时更换零件。第二，焊缝开裂。若焊缝区域出现裂纹，应检查焊接工艺参数是否合适，焊后热处理是否充分，重新进行焊后去应力退火，必要时补焊并重新热处理。第三，变形或尺寸漂移。若弹簧在服役后发生永久变形或尺寸变化，应检查实际工作温度是否超出设计范围，或时效处理是否充分，可进行重新时效处理恢复部分性能，若变形严重则需更换零件。

## 十一、安全警示与应急处理

高温操作安全：在热处理或焊接过程中，操作人员必须佩戴耐高温手套（耐温不低于300℃）、防护面罩和阻燃工作服。禁止在工件未冷却至室温前直接触碰，高温工件应放置在指定冷却区域并设置警示标识。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭高温金属火灾，因水遇高温金属会急剧汽化引发爆炸和飞溅伤人。

切割加工安全：激光切割操作人员必须佩戴符合遮光号要求的防护眼镜（遮光号不低于5号），设备应配备排烟系统，及时排出切割产生的烟尘和有害气体。切割区域应设置防火帘，防止火花飞溅引燃周围可燃物。带锯切割时应确保锯条防护罩完好，严禁戴手套操作旋转设备。

产品损坏或腐蚀后的应急处理：一旦发现弹性元件因腐蚀或疲劳而发生断裂，应立即停机并隔离故障区域，切断介质源和电源。操作人员应穿戴防酸碱手套、护目镜和防护服，避免直接接触泄漏的腐蚀性介质。对于泄漏的酸液或碱液，应使用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）进行处理，然后收集废弃物。废弃的GH1180材料属于特殊合金废料，应按HW类危险废物分类收集，交由有资质的回收单位处置，严禁混入普通金属废料中。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到安装维护的全流程指导。

## 十三、购买建议

建议客户根据应用场景的匹配度进行选型。对于工作温度在650℃至850℃之间、对弹性保持率和尺寸稳定性要求高的弹簧元件，GH1180是理想选择。关键性能参数包括：PREN值（点蚀当量）按公式Cr+3.3Mo+16N计算，GH1180的PREN值约为22至25，适用于中等腐蚀环境；高温持久强度是评估高温弹性的核心指标，700℃下1000小时持久强度应不低于250MPa；弹性模量在高温下的保持率直接影响弹簧力值设计。认证要求方面，对于航空航天或核电应用，应确认是否需提供船级社认证、NACE MR0175抗硫化物应力腐蚀认证或ISO 9001体系认证。建议客户在采购前核对上海墨钜原厂质保书，确认化学成分、力学性能和探伤结果是否符合技术要求。对于关键应用，建议要求提供第三方检测报告，如SGS或BV的拉伸、硬度及成分分析报告，以独立验证产品性能。

## 十四、价格标准

GH1180精板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度0.1mm至0.5mm的精板，单价约为280至380元/公斤；厚度0.5mm至2.0mm的精板，单价约为220至320元/公斤；厚度2.0mm至3.0mm的精板，单价约为200至280元/公斤。批量折扣政策：单批次采购量达到5吨以上，可享受5%至12%的折扣；10吨以上可享受更高优惠。小批量试样订单（小于100公斤）通常在标准价格基础上上浮15%至20%，以覆盖小批量生产的工艺调整和检测成本。如需双认证（如同时提供GB和ASTM标准质保书）、第三方检测报告或定制热处理，将根据具体项目收取额外费用。具体报价请联系曾先生获取精确订单报价，并提供图纸或技术要求以便准确核算。

## 十五、服务与保障

质保期：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、夹渣等）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换同规格产品或全额退款。

技术资料：随货提供中英文质保书，内容包含完整的化学成分分析结果、力学性能检测数据、无损探伤报告及尺寸检验记录。同时提供产品说明书、材料安全数据表和推荐加工工艺规程，帮助客户正确使用和加工。

技术支持：上海墨钜提供24小时远程技术指导，客户可通过电话或邮件获得即时响应。如需现场技术支持，工程师可在48小时内抵达客户工厂，协助解决加工或使用中的问题。

检测服务：可根据客户要求安排SGS、BV等第三方检测机构对产品进行独立检测。常规检测项目（如拉伸、硬度、成分分析）的费用由上海墨钜承担，客户仅需提供检测需求。特殊检测项目（如高温持久试验、腐蚀试验）费用另议。

备品保障：对于已停产的牌号或规格，上海墨钜承诺在停产后五年内仍可提供同质替代材料或定制加工服务，确保客户设备维护和更换需求得到满足。

售后响应：任何质量问题或技术咨询，上海墨钜承诺在2小时内给予初步回复，48小时内出具初步解决方案或处理意见，确保客户权益得到及时保障。
