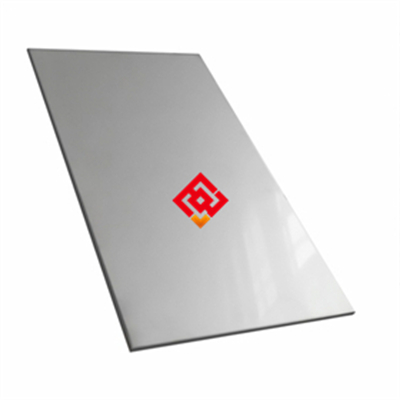

# GH1131冷轧板：加力燃烧室用抗氧化及厚度公差镍基高温合金产品介绍

## 一、产品概述与适用范围

GH1131是一种以镍为基体、加入铬、钨、钼、铝、钛等元素强化的固溶强化型镍基高温合金，属于高温合金大类中的典型牌号。该合金主要适用于航空发动机加力燃烧室、火焰稳定器、燃气涡轮机高温部件等长期在700至1000摄氏度高温氧化环境中工作的结构件。GH1131冷轧板在保持优异抗氧化性能的同时，通过精密冷轧工艺实现了严格厚度公差控制，满足了加力燃烧室对板材尺寸精度和表面质量的苛刻要求。

本产品的核心优势包括：第一，出色的高温抗氧化性能，在1000摄氏度以下长期使用可形成致密氧化膜，有效延缓氧化增重；第二，良好的高温强度与塑性匹配，在高温下仍保持足够的承载能力；第三，冷轧板厚度公差可控制在正负0.05毫米以内，满足精密装配需求；第四，优异的冷热加工成形性，便于冲压、弯曲、焊接等后续工序；第五，组织稳定性好，长期服役后性能衰减缓慢。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及精密冷轧生产线，严格执行ASTM B168、GB/T 14992及航标标准，全流程工艺可追溯。公司配备直读光谱仪、万能试验机、高温持久试验机、超声波探伤仪等检测设备，确保每批次产品性能稳定可靠。业务联系人曾先生，业务电话021-67898711，私人电话13472787990，可随时提供技术咨询与商务服务。

## 三、核心功能

GH1131冷轧板具备以下四项核心功能：

第一，耐高温氧化功能。在900至1000摄氏度空气介质中，合金表面形成以Cr2O3为主的致密氧化膜，氧化增重率低于0.05毫克每平方厘米每小时（典型值，以实际产品质保书为准），有效阻止氧元素向基体扩散，延长部件使用寿命。

第二，高温强度保持功能。在800摄氏度下抗拉强度仍可达到350兆帕以上，屈服强度不低于170兆帕，能够承受加力燃烧室工作时的高温气流冲击与振动载荷。

第三，精密尺寸公差功能。冷轧板厚度公差可控制在正负0.05毫米，宽度公差正负0.5毫米，长度公差正负1.0毫米，满足加力燃烧室钣金件的精密装配要求，减少后续加工余量。

第四，良好冷成形与焊接功能。该合金具有较低加工硬化指数，冷弯性能优良，可进行冲压、拉伸、旋压等成形操作；采用氩弧焊（TIG）焊接时，焊缝成形良好，热裂纹敏感性低，焊接接头强度系数可达母材的90%以上。

## 四、技术特点

GH1131合金的设计思路以固溶强化为主，辅以少量时效强化。关键合金元素中，铬（Cr）含量控制在19至22%，主要负责形成抗氧化保护膜；钨（W）和钼（Mo）的加入提升基体高温强度与蠕变抗力；铝（Al）和钛（Ti）在时效过程中析出细小gamma撇相（Ni3(Al,Ti)），进一步提高高温性能；碳（C）含量控制在0.08%以下，避免碳化物过度析出导致脆性。

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低气体含量（氧、氮、氢）和非金属夹杂物等级，保证合金纯净度。冷轧板生产流程包括热轧开坯、冷轧、中间退火、精轧、成品退火及矫平。

热处理制度为：固溶处理温度1050至1100摄氏度，保温时间按板厚每毫米1.5分钟计算，水冷或快速空冷；成品退火温度900至950摄氏度，保温后空冷，以消除冷轧应力并调整晶粒度。

显微组织控制方面，固溶状态下晶粒度控制在4至7级（ASTM标准），无连续网状碳化物析出，delta相含量低于2%（体积分数）。无损检测方面，每张冷轧板均进行100%超声波探伤（UT），执行GB/T 2970或ASTM E127标准，验收级别为A级；同时进行液体渗透检测（PT）检查表面缺陷。

## 五、应用领域

GH1131冷轧板主要应用于以下领域：航空发动机加力燃烧室，用于制造火焰稳定器、防振屏、隔热屏等钣金焊接组件；燃气轮机燃烧室，用于制造火焰筒、过渡段衬套等高温部件；火箭发动机喷管延伸段，利用其抗氧化性能抵抗高温燃气冲刷；高温热工设备，如工业炉马弗罩、辐射管、热电偶保护管；化工行业高温反应器内衬，用于含有氧化性介质的工况；核电领域高温气冷堆中的部分结构件。

## 六、产品详细参数

化学成分（重量百分比）：碳C≤0.08；铬Cr 19.0至22.0；镍Ni余量；钨W 4.5至6.0；钼Mo 3.0至5.0；铝Al 0.8至1.5；钛Ti 0.5至1.2；铁Fe≤5.0；锰Mn≤0.5；硅Si≤0.5；磷P≤0.015；硫S≤0.010。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥690兆帕；屈服强度Rp0.2≥280兆帕；延伸率A≥30%；硬度HRC 20至28。高温力学性能（800摄氏度典型值）：抗拉强度Rm≥350兆帕；屈服强度Rp0.2≥170兆帕；延伸率A≥40%。

物理性能：密度8.25克每立方厘米；熔点1350至1400摄氏度；热导率（100摄氏度）12.5瓦每米开尔文，（800摄氏度）22.0瓦每米开尔文；电阻率（20摄氏度）1.2微欧米；线膨胀系数（20至800摄氏度）16.0×10的负6次方每开尔文；弹性模量（20摄氏度）210吉帕。

耐腐蚀与高温性能：临界点蚀温度（CPT）在6%三氯化铁溶液中不低于50摄氏度（典型值）；高温持久强度（800摄氏度，100小时）不低于80兆帕；氧化增重率（900摄氏度，100小时）低于5.0毫克每平方厘米。

产品规格范围：冷轧板厚度0.5至4.0毫米，宽度500至1500毫米，长度1000至4000毫米。也可按用户要求供应定尺板材。

交货状态：固溶处理加酸洗表面。表面粗糙度Ra≤1.6微米，表面无氧化皮、裂纹、划伤、凹坑等缺陷。

批次溯源码解读示例：MJ-GH1131-202503-A012-H03-SP1200。其中MJ代表上海墨钜；GH1131为牌号；202503为生产年月（2025年3月）；A012为炉号，对应冶炼炉次记录；H03为热处理批号；SP1200表示规格代码（厚度1.2毫米）。用户可凭批次号向上海墨钜索取原厂质保书，质保书包含化学成分分析、力学性能试验、超声波探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在650至750摄氏度区间长期服役，该温度范围内可能析出有害sigma相（FeCr金属间化合物），导致韧性下降。第二，严禁接触含硫、含铅、含锌的介质或气氛，这些元素会破坏合金表面氧化膜，引发灾难性氧化。第三，焊接后必须进行消除应力热处理（900摄氏度，保温1至2小时，空冷），否则焊缝热影响区存在应力腐蚀开裂风险。第四，冷加工过程中若变形量超过15%，需进行中间退火（950摄氏度，保温15至30分钟），否则加工硬化将导致开裂。第五，表面划伤或磕碰会破坏钝化膜，在高温环境中成为氧化优先萌生点，应避免任何机械损伤。第六，热处理时升温速度不宜过快，建议控制在每分钟10摄氏度以内，防止热应力导致板材变形。

## 八、存储与运输指南

存储环境要求：室内存放，环境温度负10至40摄氏度，相对湿度上限70%。板材应平放于木质货架或橡胶垫上，严禁直接接触地面。禁止与酸、碱、盐、重金属粉末、碳钢粉末等腐蚀性物质混存，防止发生电偶腐蚀或化学污染。

包装规范：每张冷轧板之间夹入中性防锈纸，外层包裹聚乙烯塑料薄膜，内置干燥剂（硅胶包），最后装入木箱或强化编织袋。木箱内壁衬有泡沫缓冲层，防止运输中碰撞。包装外标注“防潮”“轻放”“禁止重压”标识。

运输注意事项：运输车辆应配备防雨篷布，严禁露天暴晒或雨淋。板材在车厢内应使用木质垫块固定，捆扎带不得直接接触板面，防止勒伤。吊装时使用尼龙吊带或带橡胶护套的钢丝绳，禁止裸钢丝绳直接接触板材。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在板材上堆放重物。

## 九、加工操作规范

切割操作：推荐采用等离子切割或带锯切割。等离子切割推荐电流150至300安培，切割速度1.5至3.0米每分钟，使用氩气加氢气混合保护气。带锯切割推荐锯条齿距4至6毫米，线速度20至30米每分钟，使用水基冷却液。切割后应使用砂轮打磨去除热影响区氧化层，打磨深度不小于0.2毫米。禁止使用普通氧化铝砂轮片，应使用碳化硅或白刚玉砂轮片，防止铁元素污染。禁止采用氧乙炔火焰切割，高温热影响区会导致板材性能劣化。

焊接操作（适用时）：推荐采用钨极氩弧焊（TIG），填充金属选用同材质焊丝（GH1131焊丝）或匹配牌号HGH1131。焊接电流80至160安培（根据板厚），电压12至16伏，焊接速度80至150毫米每分钟。层间温度控制在100摄氏度以下。保护气体为高纯氩气（纯度99.99%以上），流量8至15升每分钟。焊后需进行消除应力热处理：900摄氏度保温1小时，空冷。注意事项：焊接前必须清除焊缝两侧20毫米范围内的油污、氧化皮，使用丙酮擦拭。禁止使用含氯溶剂清洗。禁止在风力大于2米每秒的环境下施焊，防止保护气体被吹散。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作：固溶处理温度1060至1090摄氏度，保温时间按板厚每毫米1.5分钟计算，最短不低于5分钟。冷却方式为水淬，水温控制在40摄氏度以下，转移时间不超过15秒。时效处理（如需）温度780至820摄氏度，保温8至12小时，空冷。注意事项：固溶加热时板材应平放，使用不锈钢垫块支撑，防止变形。禁止使用含硫燃料加热炉。冷却水应保持清洁，禁止使用含氯或含油冷却介质。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号GH1131或更高等级的镍基合金（如GH4169），避免使用碳钢或不锈钢螺栓，防止高温下发生接触腐蚀。密封垫片应选用无卤素、无硫的石墨垫片或陶瓷纤维垫片，禁止使用含氯橡胶垫片。安装完成后建议进行酸洗钝化处理：使用10%硝酸加3%氢氟酸混合液，在50至60摄氏度浸泡15至30分钟，然后用去离子水冲洗干净，以恢复表面钝化膜。

日常维护方法：清洁周期建议每三个月一次，使用中性清洗剂（pH值6至8）或不含氯的碱性清洗剂，配合软布擦拭。禁止使用钢丝刷、砂纸等硬质工具。若发现表面变色或轻微氧化，可用专用不锈钢钝化膏处理。长期停用的设备，应在表面涂覆防锈油（无硫、无氯类型）后密封保存。

常见故障及解决方法：第一，表面点蚀：检查介质是否含有氯离子或卤素元素，更换介质或提高合金牌号，对已出现点蚀的部位进行打磨清理并重新钝化。第二，焊缝开裂：分析裂纹性质，热裂纹应调整焊接参数（降低电流、提高速度），冷裂纹应检查焊前预热和焊后热处理是否到位，必要时应进行着色探伤（PT）确认裂纹范围后补焊。第三，板材变形：检查热处理温度是否均匀、冷却方式是否合理，变形量小于1毫米每米时可采用压力矫平（冷矫），超过时应进行重新固溶处理加矫平。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温不低于200摄氏度）、防护面罩（防热辐射）及阻燃工作服。禁止在未冷却（低于100摄氏度）的情况下触碰工件，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水发生爆炸或氢脆。

切割加工安全：操作等离子切割时，必须佩戴遮光号不低于12的防护面罩，防止电弧光灼伤眼睛和皮肤。切割区域应配备排烟系统，及时排出金属烟尘（主要成分为铬、镍氧化物）。火花隔离区应铺设防火布，远离易燃物。

产品损坏或腐蚀后的应急处理：发现产品因腐蚀导致介质泄漏时，立即停机并隔离故障区域，切断介质源。操作人员应穿戴防酸碱防护服、防腐蚀手套及护目镜。泄漏介质应根据其性质（酸性、碱性、氧化性）采用相应的中和剂（如碳酸氢钠溶液中和酸，硼酸溶液中和碱）进行中和收集，收集后的废弃物按危险废物类别（如HW06有机溶剂废物或HW34废酸）分类存放，委托有资质的处置单位处理。禁止将含镍、铬的废弃物直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含针对您具体工况的工艺优化建议。

## 十三、购买建议

选择GH1131冷轧板时，建议从以下角度评估匹配度：首先确认应用场景是否在合金使用温度范围内（700至1000摄氏度），若温度超过1000摄氏度，建议考虑更高等级的合金如GH4099。其次关注关键性能参数，如抗氧化性指标（氧化增重率）、高温持久强度、厚度公差等级，确保满足设计图纸要求。对于航空发动机等高端应用，应确认是否需提供船级社认证（如CCS、DNV）、NACE MR0175认证或ISO 9001体系认证。建议备品备件比例按10%至15%配置，以应对紧急更换需求。

请务必核对上海墨钜提供的原厂质保书，确认化学成分、力学性能、探伤结果与合同一致。如需第三方验证，可要求提供SGS或BV检测报告，常规检测项目（化学分析、拉伸试验）费用由上海墨钜承担。对于厚度公差要求特别严格（如正负0.03毫米）的订单，建议在合同中明确验收标准并增加尺寸全检条款。

## 十四、价格标准

GH1131冷轧板价格因厚度、宽度、公差等级、采购数量及附加技术要求而异。参考价格区间为每公斤280至420元人民币（2025年市场参考价，实际以询价为准）。厚度0.5至1.0毫米的超薄板因轧制难度大，价格上浮10%至15%；厚度公差要求正负0.03毫米以内的精密级板材，加价8%至12%。

批量折扣政策：单次采购量达到5吨及以上，可享受5%至12%的折扣（具体幅度根据牌号、规格及付款方式协商确定）。小批量试样（单规格小于100公斤）加价15%至20%，以覆盖换辊、调整工艺等额外成本。如需附加双认证（如同时提供中国航发和船级社认证）或第三方检测（SGS、BV），费用另计。

具体报价请联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价，报价有效期通常为15个工作日。

## 十五、服务与保障

质保期：自产品交付之日起12个月。因材料内在质量缺陷（如夹杂物超标、成分偏析、热处理不当）导致产品在使用中失效的，经第三方检测确认后，上海墨钜负责免费更换同规格产品或全额退款。

技术资料：随货提供中英文质保书，内容包括化学成分分析报告、室温及高温力学性能试验数据、超声波探伤报告、尺寸检验记录。同时提供产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程（含焊接参数、热处理曲线）。

技术支持：接到技术咨询后24小时内提供远程指导（电话、视频）。如需现场服务，承诺48小时内安排工程师抵达用户现场，协助解决加工或使用中的技术问题。

检测服务：可安排SGS、BV等第三方检测机构进行验证检测，常规检测项目（化学分析、拉伸、硬度）费用由上海墨钜承担。非常规项目（如高温持久、蠕变、腐蚀试验）费用双方协商。

备品保障：该产品停产后五年内，仍可为用户提供同质替代材料或定制加工服务，确保备件供应不断档。

售后响应：接到质量投诉后2小时内回复，48小时内给出初步处理方案。重大质量问题（如批量性能不合格）启动快速通道，一周内完成原因分析并出具书面报告。
