# GH1035热轧板高温导管用低周疲劳及板型公差产品介绍

## 一、产品概述与适用范围

GH1035是一种铁镍铬基沉淀硬化型高温合金，属于镍基合金大类，典型牌号为GH1035（国内牌号，对应类似国外牌号如Inconel 718的改良型，但成分与性能有差异）。该产品专为高温导管系统设计，特别强调低周疲劳寿命与板型公差控制，适用于在600℃至950℃温度范围内长期服役的高温结构件。GH1035热轧板具有优异的高温强度、良好的抗氧化性能以及稳定的显微组织，核心优势包括：一是高温持久强度优异，在900℃下仍能保持较高的承载能力；二是低周疲劳性能突出，特别适合承受热循环与机械循环叠加的工况；三是板型公差控制严格，可满足精密导管成型要求；四是具有良好的焊接性能，可进行氩弧焊和电子束焊接；五是抗氧化与抗热腐蚀能力较强，适用于燃气轮机、航空发动机等高温部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉以及精密热轧生产线，严格执行ASTM标准与GB/T 14992及GB/T 14995等国家标准，全流程工艺可追溯。公司通过ISO 9001质量管理体系认证，产品质保书随货提供，确保每一批次GH1035热轧板的成分、性能与尺寸均符合技术要求。

## 三、核心功能

GH1035热轧板的核心功能包括以下四项：

第一，耐高温氧化与热腐蚀。在900℃以下空气中长期暴露，氧化增重率低于0.05mg/cm²·h，表面形成致密的Cr₂O₃与Al₂O₃复合氧化膜，有效阻止基体进一步氧化。在含硫燃气环境中，抗热腐蚀性能优于普通奥氏体不锈钢。

第二，高强韧性匹配。室温抗拉强度可达930MPa以上，屈服强度超过650MPa，延伸率保持在15%以上，同时高温下强度下降缓慢，在800℃时抗拉强度仍能保持300MPa以上（典型值，以实际产品质保书为准）。

第三，优异的低周疲劳性能。在600℃至900℃温度区间，应变控制低周疲劳寿命（Δε=0.6%）可达5000次以上，特别适合高温导管系统中因温度梯度产生的热应力循环工况。

第四，良好的冷热加工性与成型精度。热轧板板型公差控制在±0.15mm以内（厚度≤6mm），平面度≤2mm/m，可满足精密氩弧焊接与弯曲成型要求，减少后续机加工余量。

## 四、技术特点

GH1035热轧板的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及无损检测等多个方面。

在合金设计思路上，GH1035以铁镍铬为基体，通过添加钼、铝、钛等元素形成强化相。钼元素提高固溶强化效果，铝与钛形成γ′相（Ni₃(Al,Ti)）进行沉淀强化，铬元素提供抗氧化与抗腐蚀能力，同时控制铝钛含量比以避免有害相析出。

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效去除气体杂质和非金属夹杂物，控制氧含量≤20ppm，氮含量≤50ppm。电渣重熔后得到成分均匀、组织致密的铸锭，为热轧板提供优良的原始坯料。

热处理制度为固溶加时效处理。固溶温度控制在1050℃至1100℃，保温时间按板厚计算（每毫米厚度保温2-3分钟），随后快速水淬或油淬，确保合金元素充分固溶。时效处理在700℃至750℃保温12至16小时，空冷，使γ′相均匀析出，达到最佳强化效果。

显微组织控制方面，固溶后晶粒度控制在4至6级，γ′相尺寸在0.1至0.3微米之间，分布均匀。严格控制δ相（Ni₃Nb）析出量，避免晶界脆化。通过调整固溶冷却速度，控制碳化物在晶界呈断续分布，提高晶界强度与抗蠕变能力。

无损检测及质量保证方面，热轧板逐张进行超声波探伤（按GB/T 4162标准，C级或以上），表面进行液体渗透检测（按GB/T 18851标准），确保无裂纹、分层、折叠等缺陷。每批次抽样进行光谱分析与力学性能测试，质保书记录完整，批次信息可追溯。

## 五、应用领域

GH1035热轧板主要应用于以下领域：

航空发动机领域，用于制造燃烧室机匣、加力燃烧室导管、涡轮后框架等高温承力结构件，承受热循环与燃气冲刷。

燃气轮机领域，用于制造高温导管、过渡段、火焰筒等部件，要求同时具备抗氧化与抗热疲劳性能。

石油化工领域，用于制造乙烯裂解炉管、转化炉管以及高温反应器内件，在800℃至950℃含硫气氛中长期工作。

核电领域，用于制造高温气冷堆中的热交换器管板与导管，要求低周疲劳寿命与抗辐照性能。

航天推进系统，用于制造火箭发动机喷注器面板、燃气导管等部件，承受瞬时高温与剧烈热震。

高温实验设备领域，用于制造高温炉的炉膛衬板、热电偶保护管等，要求尺寸稳定性与抗氧化性。

## 六、产品详细参数

化学成分（重量百分比，wt%）：

碳C：0.05-0.12；铬Cr：20.0-23.0；镍Ni：35.0-40.0；钼Mo：2.5-3.5；铝Al：0.4-0.8；钛Ti：0.4-0.8；铁Fe：余量；硅Si≤0.60；锰Mn≤0.70；磷P≤0.020；硫S≤0.010；铜Cu≤0.20。

力学性能（室温典型值，以实际产品质保书为准）：

抗拉强度Rm：930-1080MPa；屈服强度Rp0.2：650-780MPa；延伸率A：15-25%；硬度HBW：280-350。

高温力学性能（800℃典型值）：抗拉强度Rm≥350MPa；屈服强度Rp0.2≥250MPa；延伸率A≥20%。

物理性能（典型值）：

密度：8.25g/cm³；熔点：1330-1380℃；热导率（20℃）：12.5W/(m·K)；热导率（800℃）：24.0W/(m·K)；电阻率（20℃）：1.05μΩ·m；线膨胀系数（20-800℃）：16.5×10⁻⁶/℃；弹性模量（20℃）：205GPa。

耐腐蚀与高温性能：

抗氧化性（900℃×100h）：氧化增重率≤0.08mg/cm²·h；高温持久强度（800℃/100h）：≥120MPa；低周疲劳寿命（600℃，Δε=0.6%）：≥5000次；临界点蚀温度CPT（6%FeCl₃溶液）：≥40℃（典型值）。

产品规格范围：

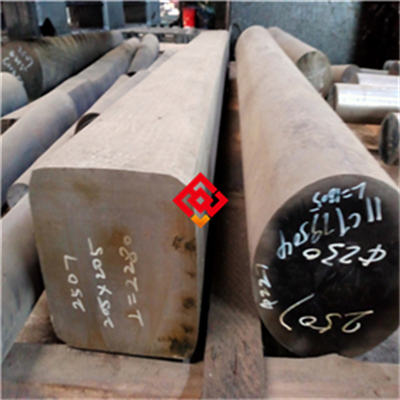

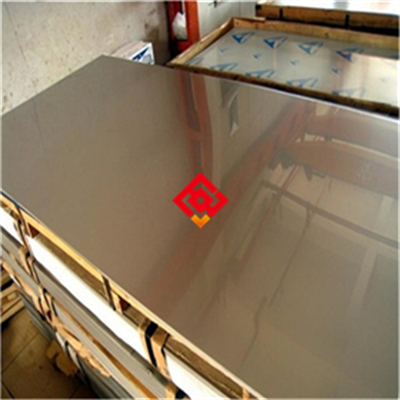

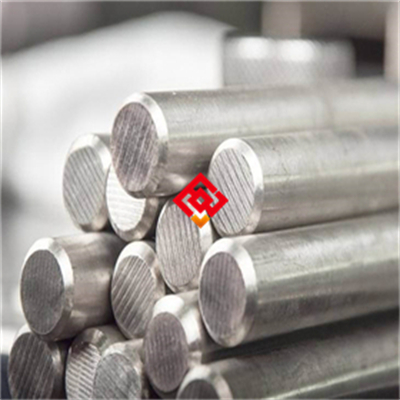

热轧板厚度：2.0mm至25.0mm；宽度：600mm至1500mm；长度：1000mm至6000mm；也可按用户要求供应定尺板。其他产品形态包括热轧棒材（直径10-200mm）、锻件（按图纸定制）、丝材（直径0.5-6.0mm）。

交货状态：

热轧板通常以固溶加时效状态交货（固溶+时效态），也可根据用户要求供应固溶态（未时效）或退火态。表面处理为酸洗或喷砂，去除氧化皮，表面粗糙度Ra≤6.3μm。

批次溯源码解读：

编码规则示例：MJ-GH1035-202503-A12-HT01-6.0。其中MJ代表上海墨钜特殊钢有限公司，GH1035为牌号，202503为生产年月（2025年3月），A12为电渣重熔炉号，HT01为热处理批次，6.0为板厚规格（mm）。用户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果、尺寸检验等完整信息。

## 七、注意事项

第一，避免在500℃至650℃温度区间长期服役，该区间为GH1035的时效脆化敏感区，可能析出σ相（FeCr金属间化合物）导致冲击韧性下降。第二，禁止在含氯离子或湿氯环境中使用，氯离子会破坏表面氧化膜，引发点蚀与应力腐蚀开裂。第三，焊接后必须进行焊后热处理（固溶或去应力处理），禁止焊后直接使用，否则焊接残余应力与热影响区组织脆化会显著降低疲劳寿命。第四，加工硬化倾向明显，冷加工变形量超过15%后应进行中间退火（1050℃×10-15分钟，空冷），禁止连续大变形量冷加工。第五，表面划伤或压痕会显著降低低周疲劳寿命，搬运与加工过程中应使用软质垫层，禁止使用铁锤敲击或硬质夹具直接夹持。

## 八、存储与运输指南

存储环境要求：室内干燥仓库，温度控制在5℃至40℃之间，相对湿度不超过60%。板材应放置在木质或橡胶垫材上，垫材高度不低于150mm，避免地面潮气侵蚀。禁止与酸、碱、盐类化学品、重金属粉末、活性气体瓶等腐蚀性物质混存。

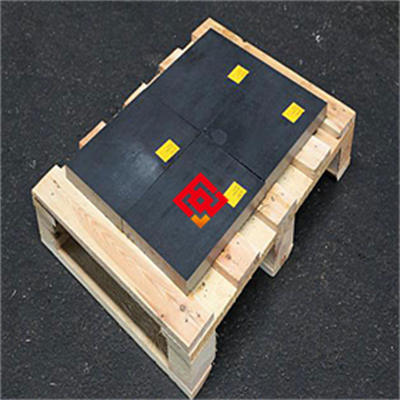

包装规范：每张热轧板之间用中性防锈纸隔开，外层包裹塑料薄膜加干燥剂，边缘用软质材料保护。按规格与批次打包，木箱或钢带加固，木箱内部衬有防潮层。包装箱外标注产品牌号、规格、批次号、净重及“防潮”“勿压”标识。

运输注意事项：板材平放，避免立放或倾斜，使用软质吊带或专用吊具，禁止钢丝绳直接接触板面。运输车辆必须有防雨篷布，禁止暴晒或雨淋。装卸过程中轻放轻取，禁止抛掷、踩踏或重物挤压。

明确禁止行为：禁止露天存放；禁止与腐蚀性物质混放；禁止踩踏板面；禁止使用硬质工具撬动；禁止在包装未拆封时使用叉车齿直接穿刺包装。

## 九、加工操作规范

切割加工：推荐采用等离子切割（电流200-400A，切割速度500-800mm/min）或激光切割（功率4-6kW，氮气辅助）。切割后必须用角磨机去除热影响区与氧化层，打磨深度不少于1mm。禁止使用普通碳化硅砂轮片，应使用专用不锈钢或高温合金砂轮片（锆刚玉或陶瓷结合剂）。切割面应进行渗透检测，确认无微裂纹。

焊接操作（适用于氩弧焊TIG焊接）：推荐填充金属选用GH1035同质焊丝（牌号HGH1035）或镍基焊丝ERNiCrFe-7。焊接电流80-150A，电压12-18V，焊接速度80-120mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%），气体流量10-15L/min。焊后必须进行固溶处理（1050℃×30分钟，空冷）或去应力处理（750℃×2小时，炉冷至300℃后空冷）。注意事项：焊接前必须清除坡口两侧20mm范围内的油污、氧化皮与水分；焊接时禁止使用含卤素的清洗剂或防飞溅剂。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作：固溶处理时，升温速率控制在100-200℃/h，保温时间按板厚计算（每毫米2-3分钟），冷却方式为快速水淬（水温≤40℃）或油淬。时效处理时，升温至700-750℃，保温12-16小时，空冷。注意事项：热处理前必须将板材表面油污与氧化皮清理干净；水淬时板面应均匀入水，避免局部冷却不均导致变形。禁止在固溶后采用缓慢冷却（如炉冷），否则会析出有害相。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号GH1035或更高等级的镍基合金（如GH4169），避免使用普通不锈钢或碳钢连接件，防止电偶腐蚀。密封垫片应选用不含卤素与氯离子的纯石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）或橡胶垫片，以免高温下分解产生腐蚀性气体。安装完成后，对焊缝及热影响区进行酸洗钝化处理（使用硝酸与氢氟酸混合液，浓度10%硝酸+2%氢氟酸，温度40-50℃，时间15-30分钟），钝化后清水冲洗并干燥。

日常维护方法：每季度进行一次表面检查，使用中性清洗剂（不含氯离子，pH值6-8）清洗表面污渍，禁止使用盐酸、硫酸或含氯漂白剂。若发现表面氧化皮增厚或颜色异常（如出现绿色或黑色斑点），应及时进行酸洗钝化处理。长期停用设备，应在表面涂覆防锈油（不含氯、硫成分），并用防潮纸包裹。

常见故障及解决方法：第一，表面点蚀：通常由氯离子环境或表面污染引起，处理方法是打磨去除点蚀坑（深度不超过板厚10%），重新酸洗钝化，并排查环境氯源。第二，焊缝开裂：多因焊接参数不当或焊后未热处理导致，处理方法是打磨焊缝至裂纹完全消除，重新焊接并严格执行焊后热处理。第三，板材变形：热循环或受力不均导致，处理方法是进行热矫形（在固溶温度下加压矫平，然后重新时效），或更换变形严重的板材。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥300℃）、防热辐射面罩及阻燃工作服。禁止在工件未冷却至室温前直接触碰，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸或产生蒸汽伤人。

切割加工安全：操作人员必须佩戴遮光号≥10的防护面罩，切割区域设置排烟系统，防止金属烟尘吸入。火花飞溅区域应设置防火隔离帘，清除周围易燃物。禁止在切割时佩戴化纤手套或宽松衣物，防止火花引燃。

产品损坏或腐蚀后的应急处理：若发现GH1035热轧板在服役中发生开裂或严重腐蚀，应立即停机隔离，切断高温介质源，待工件冷却至室温后由专业人员检查。若腐蚀介质泄漏，操作人员应穿戴防酸碱服、防化手套及护目镜，使用干沙或专用吸附材料覆盖泄漏物，收集后按危险废物（HW06类或HW17类，视介质成分）处置，严禁直接排入下水道。废弃物应密封包装，交由有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH1035热轧板时，建议用户从以下角度进行匹配：首先，确认应用场景的温度范围与介质环境，如果服役温度长期超过950℃或存在强还原性气氛，可考虑更高等级的镍基合金（如GH4169或GH4099）。其次，关注关键性能参数，如低周疲劳寿命要求、板型公差等级（如要求平面度≤1mm/m）、PREN值（耐点蚀当量，GH1035的PREN值约为28-32，典型值）。第三，如果用于船舶或核电领域，应要求提供船级社认证（如CCS、DNV）或NACE标准认证（MR0175/ISO 15156）。第四，建议备品备件比例按实际使用量的10-15%储备，确保紧急更换时批次匹配。最后，强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分与力学性能，确保产品满足设计要求。

## 十四、价格标准

GH1035热轧板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间：热轧板（厚度2-10mm）约为80-120元/公斤；厚度10-25mm约为70-100元/公斤；棒材及锻件按复杂程度及尺寸单独报价。批量折扣政策：单次采购≥5吨，可享受5-12%折扣；≥10吨，折扣幅度可达10-15%。小批量试样（≤50公斤）加价规则通常上浮15-20%。附加服务如双认证（船级社+NACE）、第三方检测、定制热处理等，按实际成本加收10-15%服务费。具体报价请联系曾先生获取精确订单报价，我们将根据您提供的尺寸、公差、数量及交货期给出最优价格。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂超标等）导致产品失效的，上海墨钜免费更换或全额退款，但不包括因使用不当、加工失误或超出设计工况导致的损坏。

技术资料：随货提供中英文质保书（含化学成分、力学性能、无损探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均为纸质版与电子版双份。

技术支持：提供24小时内远程技术指导服务（电话、邮件或视频会议）。如需现场服务，承诺48小时内派遣工程师抵达用户现场，协助解决加工或使用中的技术问题。

检测服务：可安排SGS、BV等第三方检测机构进行成分、力学、探伤等检测，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担，非常规项目（如高温持久、低周疲劳、晶粒度分析）费用由用户承担。

备品保障：对于已停产的牌号或规格，上海墨钜承诺在停产后五年内仍提供同质替代材料或定制加工服务，确保用户设备维护不受影响。

售后响应：对于质量问题投诉，2小时内由技术负责人回复确认，48小时内出具初步解决方案。如需退换货，流程在7个工作日内完成。
