GH1016冷轧板发动机机匣用抗疲劳及尺寸精度

# GH1016冷轧板发动机机匣用抗疲劳及尺寸精度产品介绍

## 一、产品概述与适用范围

GH1016是一种铁镍铬基沉淀硬化型高温合金，属于我国自主研发的发动机热端部件用材料，典型牌号为GH1016。该合金在650℃至950℃温度范围内具有优异的抗疲劳性能、良好的抗氧化能力以及稳定的尺寸精度，特别适用于制造航空发动机机匣、燃烧室壳体、隔热屏等薄壁结构件。GH1016冷轧板通过精确控制轧制工艺和热处理制度，实现了低残余应力、高组织均匀性和优异的冷热加工成形性。核心优势包括：在800℃下持久强度不低于100MPa（典型值，以实际产品质保书为准）；冷轧板厚度公差可控制在±0.05mm以内；抗疲劳循环次数在应变幅0.3%条件下超过10万次；良好的焊接性能，可进行氩弧焊和电子束焊；抗氧化增重率在900℃下小于0.05mg/cm²·h。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的真空感应熔炼（VIM）和电渣重熔（ESR）联合冶炼生产线，配备精密冷轧机组和连续热处理炉，具备从冶炼到成品的全流程生产能力。公司严格执行ASTM B670、GB/T 14995和GJB 1951等国内外标准，产品通过ISO 9001质量管理体系认证，每批次产品均可实现从原料到成品的全工艺过程追溯。

## 三、核心功能

1. **抗高周疲劳与低周疲劳能力**：在室温至800℃范围内，GH1016冷轧板在应变控制条件下（Δε=0.5%）的低周疲劳寿命可达5×10⁴次以上，高周疲劳极限在10⁷次循环下不低于300MPa，适用于发动机机匣承受循环热应力和机械振动的工况。

2. **高温抗氧化与抗腐蚀性能**：在900℃空气介质中连续暴露100小时，氧化增重率小于0.05mg/cm²·h，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止基体进一步氧化。在含硫燃气环境中，抗热腐蚀能力优于传统GH3044合金。

3. **优异的冷轧尺寸精度与板形控制**：采用二十辊森吉米尔轧机配合闭环厚度控制系统，冷轧板厚度偏差可控制在名义厚度的±3%以内；板形平直度小于2mm/m，满足机匣对薄壁零件装配间隙的严格要求。

4. **良好的冷热加工成形性**：在固溶状态下，GH1016冷轧板的延伸率可达40%以上，可进行深冲、旋压、弯曲等复杂成形工艺；在950℃至1050℃温度区间具有优良的热塑性，适合热冲压和热校形。

5. **组织稳定性与抗时效脆化**：经650℃至750℃长期时效后，γ′强化相（Ni₃(Al,Ti)）尺寸稳定在20-50nm，未发现明显的σ相或Laves相等有害相析出，保证了材料在发动机服役周期内性能的持续稳定。

## 四、技术特点

**合金设计思路**：GH1016以Fe-Ni-Cr为基体，通过添加约1.5%的Al和Ti形成γ′沉淀强化相（Ni₃(Al,Ti)），同时加入约1.0%的Mo和约0.3%的V进行固溶强化。合金中Cr含量控制在20%左右，确保高温抗氧化性；B和Zr的微量添加（各约0.005%）有效强化晶界，提高持久强度和塑性。合金设计平衡了高温强度、抗氧化性和加工性能三者之间的关系，特别适合薄壁结构件的应用需求。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段在真空度低于10Pa的条件下熔化合金，有效去除N₂、H₂、O₂等气体和挥发性杂质；ESR阶段通过CaF₂-Al₂O₃渣系精炼，进一步降低硫含量至0.005%以下，并改善铸锭的凝固组织，减少偏析。最终铸锭经均匀化退火后开坯锻造，再热轧成板坯。

**热处理制度**：标准热处理为固溶处理：在1100℃±10℃保温10-15分钟，然后快速空冷或水冷。固溶处理使γ′相完全溶解，获得过饱和固溶体。对于需要提高强度的应用，可进行时效处理：在750℃±5℃保温8-16小时，然后空冷，使γ′相均匀析出。时效后室温抗拉强度可提高约15%-20%。

**显微组织控制**：固溶处理后晶粒度控制在5-7级（ASTM标准），晶粒均匀，无混晶现象。时效后γ′相呈球形或立方体形，尺寸约20-50nm，体积分数约12%-15%。严格控制δ相（Ni₃Nb）的析出，其含量控制在0.5%以下，避免对塑性和韧性的不利影响。通过控制冷轧变形量和退火工艺，确保板材组织具有适当的再结晶程度，避免粗大晶粒和带状组织。

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（C扫），检测灵敏度为φ0.8mm平底孔当量；表面进行液体渗透检测（荧光法），灵敏度等级为2级。化学成分采用直读光谱仪分析，力学性能进行室温拉伸、高温拉伸、持久和疲劳试验。所有检测数据录入批次追溯系统，确保可追溯性。

## 五、应用领域

1. **航空发动机机匣**：用于制造风扇机匣、压气机机匣、燃烧室机匣和涡轮机匣等薄壁环形结构件，承受复杂的热机械载荷。

2. **燃烧室与加力燃烧室**：用于制造火焰筒、隔热屏、混合器、扩散器等高温部件，工作温度可达900℃。

3. **发动机排气系统**：用于制造尾锥、尾喷管、引射器等部件，要求耐高温燃气冲刷和振动疲劳。

4. **燃气轮机热端部件**：用于地面燃气轮机的燃烧室衬套、过渡段和排气扩散段。

5. **航天发动机推力室**：用于制造液体火箭发动机的推力室身部、喷注器面板等高温部件。

6. **高温热工设备**：用于制造热处理炉的炉膛衬板、辐射管、马弗罩等，要求抗氧化和尺寸稳定。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

C: ≤0.08%；Cr: 19.0-22.0%；Ni: 32.0-36.0%；Fe: 余量；Mo: 0.8-1.3%；Al: 0.8-1.5%；Ti: 0.5-1.2%；V: 0.2-0.5%；B: ≤0.010%；Zr: ≤0.05%；Mn: ≤0.50%；Si: ≤0.60%；P: ≤0.015%；S: ≤0.010%

**力学性能（典型值，以实际产品质保书为准）**：

室温：抗拉强度≥750MPa，屈服强度≥350MPa，延伸率≥35%，硬度≤HRC 28

800℃：抗拉强度≥400MPa，屈服强度≥250MPa，延伸率≥25%

900℃：抗拉强度≥250MPa，延伸率≥30%

持久性能：800℃/100MPa条件下，持久寿命≥100h

**物理性能（典型值）**：

密度：8.05 g/cm³

熔点：1360-1400℃

热导率：20℃时12.5 W/(m·K)；800℃时25.0 W/(m·K)

电阻率：20℃时1.15 μΩ·m

线膨胀系数：20-800℃时16.5×10⁻⁶/K

弹性模量：20℃时200 GPa；800℃时150 GPa

**耐腐蚀/高温性能**：

抗氧化性：900℃空气中100小时氧化增重率≤0.05 mg/cm²·h

热腐蚀：在75%Na₂SO₄+25%NaCl熔盐中，900℃下腐蚀速率≤0.10 mm/年

高温持久强度：800℃/100MPa条件下，持久寿命≥100h

**产品规格范围**：

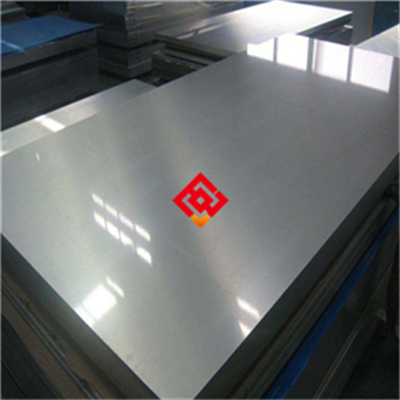

冷轧板：厚度0.5-4.0mm，宽度600-1200mm，长度1000-3000mm

也可按客户要求提供非标尺寸

**交货状态**：

固溶处理（1100℃空冷）+酸洗表面（去除氧化皮，表面粗糙度Ra≤3.2μm），或根据客户要求进行固溶+时效处理

**批次溯源码解读**：

编码规则示例：MJ-GH1016-202503-A0123-HT01-S1.5

- MJ：上海墨钜特殊钢有限公司代码

- GH1016：材料牌号

- 202503：生产年月（2025年3月）

- A0123：炉号（A代表VIM+ESR双联工艺，0123为炉次序号）

- HT01：热处理批号（01为固溶处理批次）

- S1.5：规格代码（S表示冷轧板，1.5表示厚度1.5mm）

客户可通过批次号向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测、尺寸检验等全部原始数据。

## 七、注意事项

1. **焊接裂纹敏感性**：GH1016具有中等焊接裂纹敏感性，焊接前必须进行预热（100-150℃），焊接后应进行去应力退火（750℃/2h空冷），否则易产生热裂纹或延迟裂纹。

2. **加工硬化倾向**：冷轧状态下材料具有明显的加工硬化倾向，冷弯或冷冲压后硬度可升高至HRC 35以上。当变形量超过15%时，必须进行中间退火（1100℃/5min空冷）以恢复塑性，禁止在未经退火的状态下继续大变形加工。

3. **表面划伤与应力集中**：冷轧板表面一旦出现深度超过0.05mm的划伤或刻痕，在高温疲劳工况下极易成为疲劳裂纹源。操作过程中必须使用软质夹具和垫板，禁止使用硬质金属工具直接接触板材表面。

4. **热处理敏感温度区间**：在600-700℃区间长期保温（超过100小时）可能导致γ′相粗化和σ相析出，降低室温和高温塑性。在发动机设计时应避免材料在此温度区间长期服役。

5. **禁止接触的介质**：GH1016在高温下对硫、磷、铅、锌等低熔点金属元素敏感，接触后会引起晶间脆化。在热处理和焊接过程中，必须保证炉气纯净，禁止使用含硫燃料或含铅焊料。

6. **酸洗控制**：酸洗溶液推荐采用HNO₃+HF混合酸（比例10:1），温度控制在50-60℃，酸洗时间不超过30分钟。禁止使用盐酸或硫酸进行酸洗，否则可能引起点蚀或氢脆。

## 八、存储与运输指南

**存储环境要求**：存储温度应保持在5-35℃范围内，相对湿度不超过60%。板材应放置在专用木质或塑料垫板上，垫板高度不低于100mm，确保底部通风。禁止与酸、碱、盐、重金属粉末、活性化学品等腐蚀性物质同库存储。仓库内不得有氯离子来源（如漂白剂、盐酸挥发物等）。

**包装规范**：每张冷轧板之间应夹入中性防锈纸或聚乙烯薄膜；整包板材用塑料薄膜缠绕密封，内置干燥剂（硅胶包，每立方米空间不少于5包）；外层采用胶合板木箱或钢带捆扎的编织袋包装，木箱内壁衬有泡沫塑料缓冲层。包装外表面标注产品牌号、规格、批号、净重、毛重、防潮标志和“禁止翻滚”标识。

**运输注意事项**：运输过程中板材必须水平放置，用尼龙绑扎带或柔性吊带固定，禁止使用钢丝绳直接接触板材。车辆必须配备防雨篷布，避免日晒雨淋。装卸时使用吊带或真空吸盘，严禁抛掷、翻滚或直接使用钢丝绳起吊。禁止与任何腐蚀性物质、尖锐物体、粉末状货物同车运输。

**明确标注禁止行为**：禁止露天存放；禁止与腐蚀性物质混放；禁止踩踏、抛掷、翻滚板材；禁止使用钢丝绳直接捆绑或起吊；禁止在包装不完好的状态下长期存储。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤2mm时采用激光切割（功率1-2kW，切割速度2-4m/min，辅助气体为氮气）；厚度2-4mm时采用等离子切割（电流60-120A，切割速度0.5-1.5m/min）或精密带锯切割（锯条齿距4-6TPI，切割速度20-40m/min）。

切割后处理：切割边缘必须用细砂纸或锉刀去除毛刺和熔渣，打磨至表面粗糙度Ra≤6.3μm，然后用丙酮或酒精清洁切口区域。

注意事项：禁止使用普通氧化铝砂轮片进行切割，因其可能引入Al₂O₃颗粒污染切口表面；禁止在切割后直接进行焊接而不清理氧化层。

**焊接**：

推荐方法：手工钨极氩弧焊（TIG）或自动氩弧焊。

填充金属：推荐使用同材质焊丝GH1016或Inconel 625焊丝（ERNiCrMo-3）。

焊接参数：焊接电流80-150A（直流正接），电压12-18V，焊接速度80-150mm/min；保护气体为纯度≥99.99%的氩气，流量10-15L/min；背面保护气体流量5-10L/min。

层间温度：控制在100-150℃以下，每道焊缝焊接后应冷却至层间温度以下再进行下一道焊接。

焊后热处理：必须进行去应力退火，在750℃±10℃保温1-2小时，然后空冷。

注意事项：焊接前必须清除焊丝和母材表面的油污、氧化皮和水分，可用丙酮擦拭；禁止在通风不良的环境中进行焊接，必须配备排烟系统；禁止使用含硫或含铅的焊丝；禁止在焊缝未完全冷却时进行振动或冲击。

详细焊接工艺参数包及操作示意图请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1100℃±10℃，保温时间按板厚每1mm保温3分钟计算（最少10分钟），冷却方式为空冷或水冷。注意事项：薄板（厚度＜1mm）必须采用空冷，水冷可能引起变形；禁止在固溶温度下超时保温（超过20分钟），否则会导致晶粒粗化。

时效处理（如需要）：温度750℃±5℃，保温时间8-16小时，冷却方式为空冷。注意事项：时效温度必须精确控制，温度波动不超过±5℃；禁止在时效后快速冷却，否则会产生内应力。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号GH1016或更高级别的GH4169、Inconel 718等，避免使用普通不锈钢或碳钢连接件，以防电化学腐蚀。密封垫片应选用不含卤素（Cl、F等）的石墨垫片或陶瓷纤维垫片，禁止使用含氯的橡胶垫片或聚四氟乙烯（PTFE）垫片。安装后应对整个组件进行酸洗钝化处理（HNO₃ 20%+HF 5%，50℃/20min），然后用去离子水彻底冲洗并干燥。

**日常维护方法**：清洁周期建议每3个月或每次停机检修时进行。清洗剂推荐使用中性或弱碱性（pH 7-9）清洗液，禁止使用含氯、含氟的清洗剂。清洗后用压缩空气吹干或热风吹干。对于长期停用的设备，应在表面喷涂防锈油（如WD-40或类似产品）进行保护。

**常见故障及解决方法**：

1. **表面点蚀**：表现为板材表面出现针孔状腐蚀坑。原因多为氯离子污染或表面氧化膜破损。解决方法：用细砂纸（600#以上）打磨点蚀区域至露出金属光泽，然后进行局部酸洗钝化处理。如点蚀深度超过板厚10%，需更换部件。

2. **焊缝开裂**：表现为焊缝区域出现纵向或横向裂纹。原因多为焊接热输入过大、层间温度过高或焊后未及时热处理。解决方法：打磨去除裂纹区域，重新焊接并严格控制层间温度不超过150℃，焊后立即进行去应力退火。

3. **变形**：表现为板材整体或局部翘曲、扭曲。原因多为焊接顺序不当或热处理冷却不均匀。解决方法：在专用夹具上进行热校形（加热至900-950℃，施加压力保持至冷却）。禁止冷校形，否则会产生加工硬化。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。工件在热处理后必须自然冷却至200℃以下方可移动，禁止用手直接触碰未冷却工件。现场灭火器应配备干粉灭火器（ABC类）和二氧化碳灭火器，严禁使用水或泡沫灭火器扑灭电气或金属火灾。

**切割加工安全**：激光切割或等离子切割时，操作人员必须佩戴防护面罩（激光切割用专用防护眼镜，等离子切割用遮光号≥12）。切割区域必须配备强力排烟系统，将金属烟尘和有害气体（如臭氧、氮氧化物）排出室外。切割火花必须用防火毯或金属隔板隔离，防止引燃周围可燃物。

**产品损坏或腐蚀后的应急处理**：一旦发现GH1016部件发生严重腐蚀或开裂并导致介质泄漏，应立即执行以下步骤：停机隔离故障设备，切断介质源（如高温燃气或腐蚀性气体）；操作人员穿戴防酸防碱防护服、防化手套和护目镜，使用惰性气体（如氮气）吹扫泄漏区域；对泄漏介质进行中和处理（如酸性介质用碳酸氢钠中和），收集废弃物至专用容器；废弃物按HW17类（表面处理废物）或HW49类（其他废物）进行分类，交由有资质的危废处理单位处置。禁止将废弃物直接排入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH1016冷轧板时，建议从以下方面进行评估：首先确认应用场景的温度范围和载荷类型，对于主要承受高周疲劳的机匣部件，应重点关注材料的疲劳极限和表面质量；对于主要承受静载荷的高温部件，应重点关注持久强度和抗氧化性能。关键性能参数方面，PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N）应不低于22；高温持久强度在800℃/100MPa条件下应不低于100小时；室温屈服强度不低于350MPa。建议要求供应商提供船级社认证（如CCS、DNV）、NACE MR0175标准认证（适用于含H₂S环境）或ISO 9001认证。为降低生产风险，建议首次采购时多订购10%-15%的备品备件，以备加工损耗和意外更换。强烈建议客户核对上海墨钜提供的原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证关键性能指标。

## 十四、价格标准

GH1016冷轧板的价格根据产品厚度、宽度、采购数量及附加技术要求确定。参考价格区间如下：厚度0.5-1.0mm冷轧板，每公斤约280-450元；厚度1.0-2.0mm冷轧板，每公斤约220-380元；厚度2.0-4.0mm冷轧板，每公斤约180-320元。批量折扣政策：单批次采购量≥5吨可享受5%-12%的折扣；≥10吨可享受10%-18%的折扣。小批量试样（单批次≤50kg）价格通常上浮15%-20%。如需附加服务（如双认证、第三方检测、定制热处理等），费用另计。具体报价请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。如因材料内在质量缺陷（如非金属夹杂物超标、化学成分不符、力学性能不达标等）导致产品在正常使用条件下失效，上海墨钜将免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供7×24小时远程技术指导（电话或视频）；如需现场服务，承诺48小时内安排工程师到达客户现场。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行性能验证，常规检测项目（如化学成分、拉伸性能、硬度等）费用由上海墨钜承担。客户如需额外检测项目，费用按实际发生收取。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸进行定制加工，确保客户设备维护需求得到满足。

**售后响应**：质量问题反馈后2小时内给予初步回复，48小时内出具初步解决方案。对于紧急问题，可安排专人24小时跟进处理。
