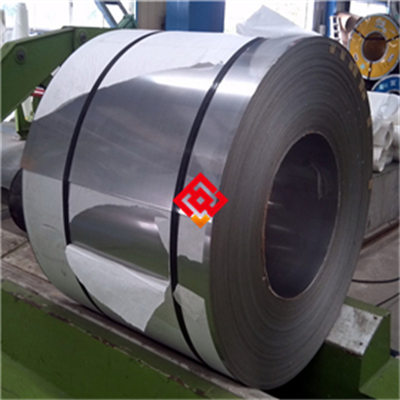

Alloy690冷轧板核电站蒸发器U形管板用公差

# Alloy690冷轧板核电站蒸发器U形管板用公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为Alloy690（UNS N06690）。Alloy690是一种高铬镍基耐蚀合金，专为核电站蒸汽发生器传热管及U形管板应用而开发，具有优异的抗应力腐蚀开裂（SCC）能力和高温水环境稳定性。该合金在300℃至350℃的核级高温高压水环境中表现出卓越的抗晶间腐蚀和抗点蚀性能，同时具备良好的冷弯成形和焊接性能。核心优势包括：其一，铬含量高达28%至31%，显著提升抗高温水应力腐蚀能力；其二，严格控制碳含量（≤0.02%）及微量杂质元素，确保晶界纯净度；其三，冷轧板厚度公差可控制在±0.05mm以内，满足核级U形管板精密装配要求；其四，在核电站一回路水环境中，耐蚀寿命远超传统Inconel 600合金；其五，具备优异的抗疲劳性能和长期服役稳定性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）三联冶炼工艺线，严格执行ASTM B168、ASME SB-168及RCC-M核级标准。全流程工艺可追溯，从原料入库到成品出厂均实施信息化批次管理，确保每一张冷轧板均满足核电站蒸发器用材的严苛质量要求。

## 三、核心功能

1. **抗高温水应力腐蚀开裂**：在300℃至350℃、含硼锂的核电站一回路水环境中，Alloy690的应力腐蚀开裂门槛应力值（SCC threshold stress）≥300MPa（典型值，以实际产品质保书为准），远优于传统合金。

2. **抗晶间腐蚀能力**：经敏化处理（650℃×1小时空冷）后，按ASTM G28 Method A测试，腐蚀速率≤0.5mm/年（典型值），无晶间腐蚀倾向。

3. **精密尺寸公差控制**：冷轧板厚度公差可控制在±0.05mm以内，宽度公差±0.5mm，平面度≤1mm/m，满足U形管板精密装配及激光切割定位需求。

4. **高纯净度与低夹杂物**：采用VIM+ESR+VAR三联冶炼工艺，非金属夹杂物（硫化物、氧化物、硅酸盐）级别均≤1.0级（按ASTM E45标准），确保板材在冷弯成形及焊接过程中无裂纹萌生。

5. **优异冷成形性能**：延伸率≥45%（固溶态），可满足U形管板多道次冷弯及扩口工艺要求，无需中间退火。

## 四、技术特点

### 合金设计思路

Alloy690的关键合金元素设计思路为：高铬（28%至31%）提供强韧的钝化膜，抵抗高温水中的氯离子和氢氧根离子侵蚀；低碳（≤0.02%）及控制氮含量（≤0.05%）抑制晶界铬碳化物（Cr23C6）析出，避免晶界贫铬；添加铁（7%至11%）稳定奥氏体基体，同时降低热膨胀系数，减小与管板基体的热应力不匹配。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，去除气体和挥发性杂质；随后进行电渣重熔（ESR），进一步降低硫、氧含量并改善凝固组织；最终经真空自耗重熔（VAR）获得高纯净度、低偏析的铸锭。铸锭经均质化处理（1200℃×24小时）后，进行多道次热轧和冷轧，最终冷轧至目标厚度。

### 热处理制度

固溶处理温度为1050℃至1100℃，保温时间按板厚每毫米1.5分钟计算，水淬冷却。对于特殊要求的U形管板，可进行稳定化处理（885℃×4小时空冷），促使部分碳化物以Ti（C,N）形式析出，提高晶界稳定性。

### 显微组织控制

固溶态组织为单一奥氏体相，晶粒度控制在5级至8级（ASTM E112标准）。δ相（富铬析出相）含量控制在0.5%以下，避免损害韧性和耐蚀性。通过控制终轧温度和冷却速度，确保晶粒均匀，无带状组织。

### 无损检测及质量保证

每张冷轧板均进行100%超声波探伤（UT），按ASTM A578 Level C或RCC-M MC 3000标准验收。表面进行液体渗透检测（PT），确保无裂纹、夹杂、折叠等缺陷。化学成分采用直读光谱仪（OES）和电感耦合等离子体发射光谱仪（ICP-OES）分析，力学性能在室温及350℃下分别测试。全部检测数据录入批次追溯系统，可随时调取。

## 五、应用领域

- **核电站蒸汽发生器**：用于U形传热管及管板，承受一回路高温高压水环境。

- **压水堆核岛设备**：用于反应堆冷却剂管道、主泵壳体衬里等关键部件。

- **核燃料后处理设施**：用于耐硝酸腐蚀的槽罐和管道系统。

- **化工及石油化工**：用于高温高压含氯介质中的换热器管束和反应器内衬。

- **海洋工程**：用于海水冷却系统及深海采油设备中的耐腐蚀部件。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际产品质保书为准）

镍（Ni）：≥58.0；铬（Cr）：28.0~31.0；铁（Fe）：7.0~11.0；碳（C）：≤0.02；锰（Mn）：≤0.50；硅（Si）：≤0.50；磷（P）：≤0.015；硫（S）：≤0.010；铝（Al）：≤0.50；钛（Ti）：≤0.50；铜（Cu）：≤0.50；氮（N）：≤0.05。

### 力学性能（室温，典型值，以实际产品质保书为准）

抗拉强度（Rm）：≥620MPa；屈服强度（Rp0.2）：≥280MPa；延伸率（A5）：≥45%；硬度（HRB）：≤95。

### 高温力学性能（350℃，典型值，以实际产品质保书为准）

抗拉强度（Rm）：≥550MPa；屈服强度（Rp0.2）：≥220MPa；延伸率（A5）：≥40%。

### 物理性能（典型值，以实际产品质保书为准）

密度：8.19g/cm³；熔点：1340℃至1385℃；热导率（20℃）：12.5W/(m·K)；热导率（350℃）：18.2W/(m·K)；电阻率（20℃）：1.15μΩ·m；线膨胀系数（20℃至350℃）：14.2×10⁻⁶/K；弹性模量（20℃）：211GPa。

### 耐腐蚀及高温性能（典型值，以实际产品质保书为准）

临界点蚀温度（CPT，按ASTM G48 Method A）：≥50℃（在6%FeCl₃溶液中）；缝隙腐蚀温度（CCT，按ASTM G48 Method B）：≥40℃；高温水应力腐蚀门槛应力（350℃、含硼锂水）：≥300MPa；氧化增重率（350℃×1000小时，空气）：≤0.05mg/cm²。

### 产品规格范围

冷轧板厚度：0.5mm至6.0mm；宽度：600mm至1500mm；长度：1000mm至4000mm；特殊尺寸可协商定制。

### 交货状态

固溶处理态（水淬）+酸洗表面。表面粗糙度Ra≤0.8μm，边缘倒角，包装前进行清洁和防锈处理。

### 批次溯源码解读

编码规则示例：MJ-N06690-202503-ESR2401-HT03-2.0×1200×2400。其中“MJ”代表上海墨钜，“N06690”为牌号，“202503”为生产年月，“ESR2401”为电渣锭炉号，“HT03”为热处理批号，“2.0×1200×2400”为规格代码。客户可通过拨打021-67898711或登录上海墨钜官网，输入批次号即可获取原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）。

## 七、注意事项

1. 避免在400℃至750℃温度区间长期服役，该区间易导致晶界碳化物析出，降低抗晶间腐蚀能力。若必须在此温度区间使用，应进行稳定化处理。

2. 禁止接触含氟离子或高浓度氯离子的酸性介质（如HF、HCl），否则可能引发快速点蚀或应力腐蚀开裂。

3. 冷轧板在冷弯成形后，若变形量超过15%，应进行中间退火（1050℃×5分钟水淬），否则可能产生加工硬化导致开裂。

4. 焊接后必须进行固溶处理（1050℃至1100℃水淬）或至少进行稳定化处理，以消除焊接热影响区的敏化组织。

5. 表面划伤或凹坑会显著降低耐蚀性，加工和搬运过程中必须使用软质夹具和垫层，禁止使用铁锤直接敲击。

6. 该合金对硫、磷、铅、锌等低熔点金属杂质敏感，焊接前应彻底清除母材及填充金属表面的油污、标记笔迹和含硫切削液。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：-10℃至40℃；相对湿度上限：60%（无结露）。板材应放置在干燥、通风的室内仓库，地面铺设木制或橡胶垫层，垫层高度不低于100mm。禁止与酸、碱、盐、重金属粉末、活性硫化物等腐蚀性物质混存。不同牌号的镍基合金应分区存放，避免接触污染。

### 包装规范

每张冷轧板之间夹入中性蜡纸或塑料薄膜，外包装采用防潮塑料薄膜包裹，内置干燥剂（硅胶包，每平方米不少于2包），最外层采用胶合板木箱或强化编织袋封装。包装箱外侧标注“防潮”、“禁止重压”、“向上”等标识。

### 运输注意事项

运输过程中应使用封闭式车厢或集装箱，防止雨水和暴晒。板材应平放固定，使用尼龙紧固带或橡胶绑带，禁止使用钢丝绳直接接触板面。吊装时使用吊装带或真空吸盘，严禁单点起吊或抛掷。禁止与腐蚀性物质同车运输，禁止露天存放，禁止踩踏、抛掷或滑动板材。

## 九、加工操作规范

### 切割

推荐方法：激光切割（光纤激光，功率≥2kW，切割速度1m/min至3m/min，氮气辅助）或精密带锯切割（锯条齿距4至6齿/英寸，切削液为水基乳化液）。切割后边缘应使用细砂纸（400#以上）打磨去除氧化皮和毛刺，打磨后应进行酸洗钝化处理（20%硝酸+2%氢氟酸溶液，50℃×15分钟）。禁止使用普通树脂砂轮片切割，因其可能引入硫、铁等杂质污染表面。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：ERNiCrFe-7（AWS A5.14标准）。焊接参数：焊接电流80A至120A（TIG），电压10V至14V；层间温度≤100℃；保护气体为高纯氩（纯度≥99.99%），流量12L/min至18L/min。焊后必须进行固溶处理（1050℃×30分钟水淬）或至少稳定化处理（885℃×4小时空冷）。注意事项：焊接前必须对坡口两侧各25mm范围内进行机械清理，去除氧化膜。禁止在无保护气氛下进行电弧焊，禁止使用含硫或含铅的焊丝。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：温度1050℃至1100℃，保温时间按板厚每毫米1.5分钟计算，水淬冷却（水温≤40℃，入水时间≤10秒）。时效处理（如需要）：700℃×16小时空冷。注意事项：加热过程中应使用保护气氛（氩气或氢气）防止表面氧化；水淬后应立即进行酸洗去除氧化皮。禁止在无保护气氛下加热，禁止炉冷或空冷替代水淬（否则将导致晶界析出）。

## 十、安装与维护建议

### 安装要点

推荐连接件材质：选用同牌号Alloy690或更高级别的镍基合金紧固件（如Alloy 625）。密封垫片应选用纯石墨或聚四氟乙烯（PTFE）垫片，禁止使用含卤素（氯、氟）的垫片材料。安装完成后，应对焊缝及热影响区进行酸洗钝化（20%硝酸溶液，50℃×30分钟），然后用去离子水冲洗干净并干燥。

### 日常维护方法

清洁周期：每季度一次或按设备检修计划进行。清洗剂类型：中性或微碱性清洗剂（pH值7至9），不含氯离子、氟离子和硫化物。清洗后应用去离子水彻底冲洗，并用无绒布擦干。防锈/防氧化处理：对于长期停机的设备，可在表面涂覆防锈油（不含氯、硫），或充氮保护。

### 常见故障及解决方法

1. **表面点蚀**：原因多为介质中含氯离子或表面存在铁污染。处理方法：清除点蚀区域，用细砂纸打磨至露出金属光泽，然后进行酸洗钝化，更换介质或增加缓蚀剂。

2. **焊缝开裂**：原因多为焊接热输入过大或焊后未热处理。处理方法：切除开裂焊缝，重新焊接并控制层间温度≤100℃，焊后立即进行固溶处理。

3. **板材变形**：原因多为冷弯成形后未进行消除应力处理。处理方法：在专用夹具上进行固溶处理（1050℃水淬），然后校平。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接时，操作人员必须佩戴耐高温手套（≥300℃）、防护面罩（遮光号≥10）和阻燃服。禁止触碰未冷却工件，工件温度降至100℃以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（因高温金属遇水可能产生氢爆）。

### 切割加工安全

进行激光切割或等离子切割时，操作人员必须佩戴激光防护眼镜或遮光号≥12的焊接面罩。现场必须配备排烟系统，及时抽离金属烟尘和有害气体（如六价铬化合物）。切割区域周围应设置防火隔离帘，防止火花引燃可燃物。

### 产品损坏或腐蚀后的应急处理

若发现板材出现严重腐蚀或泄漏，应立即停机隔离，切断介质源。操作人员应穿戴防酸服、防酸手套和护目镜，使用碳酸氢钠溶液中和泄漏介质，收集废液至专用容器。废弃物应分类为HW类（危险废物），委托有资质的危废处理公司处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Alloy690冷轧板时，建议从以下角度进行匹配：首先确认应用场景是否属于核电站蒸汽发生器U形管板或类似高温高压水环境，确保合金的耐应力腐蚀性能满足设计要求。其次，关注关键性能参数如铬含量（28%至31%）、碳含量（≤0.02%）、室温及350℃力学性能、临界点蚀温度（≥50℃）等。对于核级应用，应要求供应商提供RCC-M或ASME NQA-1认证，并附有船级社（如CCS、DNV）或核安全局认可的第三方检测报告。建议采购时核对上海墨钜原厂质保书，并要求提供SGS或BV等机构的第三方检测报告，以验证化学成分、力学性能及无损检测结果。对于备品备件，建议按实际使用量的10%至15%储备，以确保检修时能快速替换。

## 十四、价格标准

Alloy690冷轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。以厚度2.0mm、宽度1200mm、长度2400mm的冷轧板为例，参考价格区间为每公斤280元至420元（人民币）。批量折扣政策：单次采购≥5吨可享5%至12%折扣；≥10吨可享10%至15%折扣。小批量试样（≤100公斤）加价规则：通常上浮15%至20%。若需附加双认证（如RCC-M+ASME）、第三方检测（SGS或BV）或定制热处理，将额外收取认证费及检测费。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、成分偏离、热处理不当）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导；如需现场服务（如焊接工艺评定、热处理调试），48小时内工程师抵达现场。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担，特殊检测（如应力腐蚀试验、高温持久试验）费用双方协商。

**备品保障**：停产后五年内仍提供同质替代或定制加工服务，确保用户设备长期运行无忧。

**售后响应**：质量问题2小时内回复，48小时内出初步解决方案，72小时内启动纠正措施。
