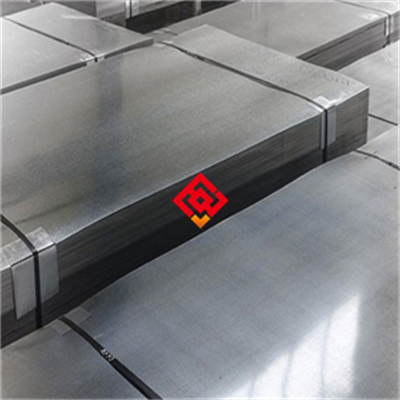

Alloy59冷轧板乙二醇换热器用高铬镍耐蚀公差

# Alloy59冷轧板乙二醇换热器用高铬镍耐蚀公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为Alloy59（UNS N06059）。Alloy59是一种高铬、高镍、低碳的镍铬钼合金，专为严苛的腐蚀环境设计，尤其适用于乙二醇换热器制造领域。该合金在氧化性和还原性介质中均表现出优异的耐蚀性能，使用温度范围覆盖-196℃至450℃。核心优势包括：一、在含氯离子环境中具有极高的抗点蚀和缝隙腐蚀能力，临界点蚀温度（CPT）可达85℃以上；二、对乙二醇及其中间产物（如乙醇酸、草酸）具有卓越的耐腐蚀稳定性；三、热稳定性好，在换热器长期运行温度下组织稳定，无有害相析出；四、冷加工塑性优良，可精密轧制至0.5mm薄板并保持严格的尺寸公差；五、焊接性能良好，无需焊后热处理即可获得耐蚀性优良的焊缝。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及氩氧脱碳精炼装置（AOD），可精准控制合金成分和纯净度。公司采用ASTM B575、GB/T 15009等标准组织生产，全流程工艺可追溯，每一批次的冶炼、热加工、冷轧、热处理及检测记录均存档备查，确保产品质量的一致性和可靠性。

## 三、核心功能

一、抗点蚀与缝隙腐蚀功能：Alloy59的PREN值（耐点蚀当量，计算公式为Cr%+3.3×Mo%+16×N%）超过45，在含氯离子和乙二醇混合介质中，点蚀电位高达+950mV（相对于饱和甘汞电极SCE），可有效抑制局部腐蚀。

二、抗均匀腐蚀功能：在60%浓度硫酸、80℃工况下，年腐蚀速率低于0.05mm/年；在乙二醇及酸性副产物环境中，腐蚀速率可忽略不计。

三、抗氧化与热稳定性功能：在450℃以下长期使用时，表面形成致密的Cr2O3氧化膜，无晶间氧化和剥落现象，热导率稳定维持在约10.5 W/(m·K)（典型值）。

四、精密尺寸控制功能：冷轧板厚度公差可控制在±0.05mm以内，板型平直度达到每米不超过2mm，满足换热器板片精密叠装的要求。

五、加工成形功能：在固溶状态下，该合金延伸率可达50%以上，可进行深冲、弯折、胀接等冷成形操作，且加工硬化速率适中，模具磨损小。

## 四、技术特点

**合金设计思路**：Alloy59通过提高铬含量至22~24%、钼含量至15~16.5%，同时控制碳含量低于0.01%，在镍基体中形成稳定的γ单相奥氏体组织。高铬提供了优异的抗氧化和抗点蚀能力，高钼增强了抗还原性酸腐蚀性能，超低碳避免了晶界碳化物析出，确保焊接热影响区的耐蚀性。

**冶炼工艺**：采用“VIM+ESR”双联工艺。首先在真空感应熔炼炉中精确配入纯镍、纯铬、钼条等原料，脱除气体和有害杂质；随后经电渣重熔进一步净化，降低硫、磷、氧、氢含量，使钢锭组织致密、成分均匀。

**热处理制度**：出厂前进行固溶处理，加热温度1100~1150℃，保温时间按板厚每毫米1~2分钟计算，随后快速水淬。固溶处理使所有碳化物和金属间相充分溶解，获得单一奥氏体组织，同时消除冷加工应力。

**显微组织控制**：成品板的晶粒度控制在ASTM 5~8级，确保强度和塑性的平衡。通过严格控制固溶温度和冷却速度，避免σ相、μ相等有害相的析出。焊接后热影响区组织仍保持奥氏体单相，无δ铁素体或碳化物析出。

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（UT），按ASTM A578 C级标准验收；表面进行液体渗透检测（PT），确保无裂纹、折叠、划伤等缺陷。化学成分使用直读光谱仪（OES）分析，力学性能在万能试验机上检测，所有数据录入电子质保书系统。

## 五、应用领域

一、乙二醇生产装置：用于乙二醇换热器、再沸器、冷凝器的板片和管束，抵抗乙二醇合成过程中乙醇酸、草酸、甲酸等中间产物的腐蚀。

二、石油化工：用于含氯有机溶剂换热器、酸性废水热回收系统，尤其在含氯化物和硫化氢的复杂介质中替代哈氏合金C-276。

三、烟气脱硫系统：用于燃煤电厂湿法脱硫装置的烟气再热器（GGH）换热元件，抵抗硫酸、亚硫酸及氯离子的联合腐蚀。

四、海洋工程：用于海水冷却换热器、船用废气洗涤器，在含盐雾和氯离子的海洋环境中长期稳定运行。

五、精细化工：用于医药中间体、农药生产中的换热设备，处理含有氯化物、溴化物等卤素离子的高温介质。

六、环保设备：用于垃圾焚烧发电厂的烟气冷却器和酸回收装置，承受高温酸性气体的冲刷和腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型范围）**：

镍Ni：余量（约56~60）；铬Cr：22.0~24.0；钼Mo：15.0~16.5；铁Fe：≤1.5；碳C：≤0.01；硅Si：≤0.10；锰Mn：≤0.50；磷P：≤0.015；硫S：≤0.010；铝Al：0.10~0.40；钴Co：≤0.30；氮N：≤0.03。

**力学性能（室温典型值）**：

抗拉强度Rm：≥690 MPa；屈服强度Rp0.2：≥310 MPa；延伸率A：≥45%；硬度：≤100 HRB（布氏硬度约200 HB）。高温性能（300℃典型值）：抗拉强度：≥550 MPa；屈服强度：≥240 MPa。

**物理性能**：

密度：8.6 g/cm³；熔点：1350~1380℃；热导率：10.5 W/(m·K)（20℃），12.5 W/(m·K)（300℃）；电阻率：1.25 μΩ·m；线膨胀系数：13.2×10^-6 /℃（20~100℃）；弹性模量：205 GPa。

**耐腐蚀性能**：

临界点蚀温度CPT：≥85℃（在6% FeCl3溶液中按ASTM G48方法A测试）；缝隙腐蚀温度CCT：≥65℃（在6% FeCl3溶液中按ASTM G48方法B测试）；在60% H2SO4、80℃条件下年腐蚀率：≤0.08 mm/年；在乙二醇（含5%草酸、80℃）条件下年腐蚀率：≤0.02 mm/年。

**产品规格范围**：

冷轧板厚度：0.5~6.0 mm；宽度：600~1500 mm；长度：1000~4000 mm。可定制卷状供货。

**交货状态**：

固溶处理+酸洗表面。表面呈均匀的银白色或灰白色，粗糙度Ra≤1.6 μm。板边经过修整，无毛刺。

**批次溯源码解读**：

编码规则为：MJ-59-年月-炉号-热处理批号-规格代码。例如：MJ-59-202506-0218-HT03-1.2×1200，表示上海墨钜（MJ）生产的Alloy59（59）牌号，2025年6月（202506）生产，炉号为0218，热处理批号为HT03，规格为厚度1.2mm×宽度1200mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验记录及热处理曲线。

## 七、注意事项

一、Alloy59在650~850℃温度区间长时间停留时，会析出σ相和μ相，导致材料脆化并降低耐蚀性，因此严禁在该温度区间进行热加工或长期服役。

二、该合金对铁离子污染高度敏感，加工过程中禁止使用普通碳钢或铸铁工具接触板面，所有与产品接触的工装、模具、辊道必须为不锈钢或覆有橡胶/塑料保护层。

三、焊接时热输入应控制在1.0~2.5 kJ/mm范围内，过大热输入会导致焊缝金属偏析和热影响区晶粒粗化，降低耐腐蚀性能；层间温度应低于100℃。

四、冷加工（如冲压、弯折）后若变形量超过20%，应进行中间固溶处理（1100℃×水淬）以恢复塑性和消除应力，否则在腐蚀环境中易发生应力腐蚀开裂。

五、表面划伤、凹坑、压痕等机械损伤会破坏钝化膜，成为局部腐蚀的起点，因此从生产到安装全过程中，板面必须覆盖保护膜或隔离纸，操作人员需佩戴洁净手套。

六、该合金在含氟化物（如氢氟酸）的强还原性介质中腐蚀速率会明显增加，不推荐用于氟化氢或含氟离子浓度超过50ppm且pH低于2的工况。

## 八、存储与运输指南

**存储环境要求**：应存放在室内干燥、通风良好的库房，温度范围-10~40℃，相对湿度上限为60%。板材必须放置在木质或橡胶垫材上，垫材高度不低于100mm，严禁直接接触地面。禁止与酸、碱、氯盐、重金属粉末、活性硫化物等腐蚀性物质混存。

**包装规范**：每张冷轧板两面覆盖聚乙烯薄膜，板间夹入气相防锈纸，整叠板用防水牛皮纸包裹后装入木箱或钢带加固的胶合板箱。箱内放置干燥剂（硅胶，用量按箱内容积每立方米2kg计算），箱外标注“防潮”“易损”“向上”等标识。对于出口订单，采用真空包装+铝箔袋+木箱的复合包装方式。

**运输注意事项**：运输车辆车厢必须清洁、干燥、无尖锐凸起。板材应平放，每垛高度不超过1米，用尼龙捆扎带固定，不得使用钢丝绳直接接触板面。运输途中必须覆盖防水篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或真空吸盘，禁止钢丝绳或铁链直接起吊。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷板材；禁止在包装未拆除前用尖锐工具划开薄膜；禁止在板面上直接书写或粘贴标签。

## 九、加工操作规范

**切割**：推荐使用等离子切割或激光切割。等离子切割时，电流按板厚每毫米30~40A设置，切割速度300~800mm/min，使用氩气+氢气混合气体作为保护气。激光切割采用光纤激光器，功率2~4kW，切割速度1~5m/min。切割后，热影响区（约1~2mm宽）需用不锈钢专用砂轮片打磨去除，露出金属光泽。禁止使用普通碳钢砂轮片，因其会嵌入铁质颗粒导致后续点蚀。对于厚度≤2mm的薄板，也可使用精密剪板机剪切，但刀具间隙需调整至板厚的5~8%。

**焊接**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同材质Alloy59焊丝（AWS A5.14 ERNiCrMo-13）或ERNiCrMo-4（用于非关键部位）。焊接参数：TIG焊接电流80~180A，电压12~18V，焊接速度80~150mm/min；MIG焊接电流150~250A，电压22~28V，焊接速度200~400mm/min。保护气体使用纯度99.996%的氩气，流量12~18L/min，背面保护气体流量8~12L/min。层间温度控制在80℃以下。焊后无需热处理，但建议对焊缝及热影响区进行酸洗钝化处理（使用20%硝酸+5%氢氟酸混合液，温度40~50℃，浸泡15~30分钟）。禁止使用碳钢刷清理焊缝；禁止在焊接前对板材进行预热；禁止使用含氯的清洗剂。

**热处理**：固溶处理温度1100~1150℃，保温时间按板厚每毫米1~2分钟计算，但最短不少于10分钟。冷却方式为快速水淬，水温≤40℃，入水时间不超过15秒。时效处理一般不适用，Alloy59为固溶强化型合金。禁止在650~850℃区间进行任何形式的热处理或热加工；禁止在固溶后采用空冷或炉冷，否则会导致有害相析出。

**详细操作示意图及参数表请向上海墨钜索取说明书。**

## 十、安装与维护建议

**安装要点**：换热器板片或管束的连接件（螺栓、螺母、垫圈）应选用同材质Alloy59或更高级别的镍基合金（如Alloy C-22），避免使用304或316不锈钢，因其在含氯环境中可能发生电偶腐蚀。密封垫片应选用不含卤素的纯PTFE（聚四氟乙烯）或改性PTFE垫片，禁止使用含氯丁橡胶或石墨垫片。安装完成后，建议对整个换热器进行酸洗钝化处理（10%硝酸+3%氢氟酸，50℃循环2小时），以清除安装过程中产生的铁离子污染和表面划痕处的氧化膜缺陷。

**日常维护方法**：每季度进行一次表面检查，重点检查板片密封区域、焊缝及弯头部位。清洗周期根据介质洁净度确定，通常每6~12个月清洗一次。清洗剂选用中性或弱碱性不含氯的专用清洗剂（如pH 8~10的氨基磺酸溶液），禁止使用盐酸、次氯酸钠等含氯清洗剂。清洗后用去离子水冲洗至中性，并干燥处理。长期停用时，应排空介质并用氮气吹干，封闭进出口。

**常见故障及解决方法**：

一、表面点蚀：表现为板面出现针孔状腐蚀坑。原因多为介质中氯离子浓度超标或表面有铁离子污染。处理方法：打磨去除点蚀区域（深度≤板厚10%的可用不锈钢砂轮打磨），重新酸洗钝化；更换介质或增加除氯措施。若点蚀深度超过板厚20%，建议更换板片。

二、焊缝开裂：表现为焊缝或热影响区出现纵向或横向裂纹。原因多为焊接热输入过大、层间温度过高或填充金属选择不当。处理方法：铲除缺陷焊缝，重新焊接并严格控制参数；若裂纹延伸至母材，需切除整个受损区域并补焊。

三、变形：表现为板片翘曲或管束弯曲。原因多为安装时应力过大或操作温度超过设计值。处理方法：对于轻微变形（翘曲≤2mm/m），可在固溶温度下（1100℃）进行校平，然后快速水淬；严重变形需更换部件。安装时应在连接处预留热膨胀间隙。

## 十一、安全警示与应急处理

**高温操作安全**：在进行固溶处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥10）和阻燃工作服。禁止在未冷却（温度低于100℃）的情况下触摸工件，防止烫伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因为水遇到高温金属会瞬间汽化膨胀，造成飞溅烫伤。

**切割加工安全**：等离子切割或激光切割时，操作人员必须佩戴自动变光焊接面罩（遮光号9~13），并穿戴防紫外线护目镜和防护服。车间必须安装排烟系统，及时抽走切割产生的金属烟尘（主要成分为铬、镍氧化物，属于可吸入有害物质）。切割区域周围2米内禁止放置易燃物，火花隔离帘必须使用阻燃材料。

**产品损坏或腐蚀后的应急处理**：一旦发现换热器泄漏或板片严重腐蚀，应立即停机，切断介质进出口阀门，隔离故障区域。操作人员穿戴防酸手套、护目镜和防化服，使用pH试纸检测泄漏介质性质。若介质为酸性，用碳酸钠或石灰水中和后收集；若为有机溶剂（如乙二醇），用吸附棉或沙土围堵，防止流入排水系统。废弃物按照危险废物（HW类）分类，委托有资质的处理单位处置，严禁随意倾倒。对于腐蚀破损的板片，在拆解前应先排空介质并用氮气吹扫，防止残留液体喷溅。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到安装维护的全流程指导。

## 十三、购买建议

在选择Alloy59冷轧板时，建议从以下方面进行匹配：一、应用场景匹配度——确认介质成分、温度、压力是否在Alloy59的适用范围内（尤其是氯离子浓度和温度上限），若介质含氟化物或氢氟酸，建议选用更高等级的哈氏合金C-22。二、关键性能参数——重点关注PREN值（应≥45）、临界点蚀温度CPT（应≥85℃）和高温持久强度（在300℃下，10000小时持久强度应≥150 MPa）。三、认证要求——若用于船用换热器，需提供DNV、BV或ABS等船级社认证；用于化工压力容器需符合ASME BPVC Section II Part B标准；用于酸性介质需提供NACE MR0175/ISO 15156合规证明。四、备品备件比例——建议首次采购时额外订购10~15%的备用板片，用于维护更换，因为不同批次的产品在颜色和表面状态上可能存在轻微差异，但性能一致。五、建议用户在收货后核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS或BV）验证化学成分和力学性能，以确保产品符合ASTM B575标准。

## 十四、价格标准

Alloy59冷轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：厚度1.0~3.0mm的标准规格板，价格约为350~550元/公斤；厚度0.5~1.0mm的薄板，因轧制难度增加，价格上浮10~20%；宽度超过1200mm的大幅面板，加价5~10%。批量折扣政策：单笔订单≥5吨，可享受5~8%折扣；≥10吨，折扣可达8~12%。小批量试样（≤100公斤）加价15~20%，以覆盖小炉冶炼和特殊切割成本。若需附加第三方检测（如SGS）、双认证（如DNV+ASME）或定制热处理，费用另计。具体精确报价请联系曾先生获取订单报价，报价有效期通常为15个工作日。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、夹杂物超标、内部裂纹）导致产品在正常使用条件下失效的，上海墨钜免费更换同规格产品或按购买价格退款，但不承担因使用不当或第三方加工造成的损失。

**技术资料**：随货提供中英文质保书，内容包括化学成分（含C、Si、Mn、P、S、Cr、Mo、Ni、Al、Co、N等元素）、力学性能（抗拉、屈服、延伸、硬度）、无损检测报告（UT+PT）、尺寸检验记录及交货状态说明。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：对于客户在加工或使用中遇到的问题，上海墨钜提供24小时内远程指导（电话或视频）；如需现场服务，承诺48小时内安排工程师抵达现场，协助解决焊接、热处理或腐蚀故障。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行复验，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担；特殊项目（如高温持久、点蚀测试、金相分析）费用双方协商。

**备品保障**：Alloy59冷轧板停产后五年内，上海墨钜仍可提供同质替代材料（如Alloy59升级牌号）或按原图纸定制加工，确保客户维护备件供应不断档。

**售后响应**：质量投诉2小时内由专人回复，48小时内出具初步处理方案，包括失效分析、责任判定及补救措施，7个工作日内完成问题闭环。
