# Alloy33锻板核废料容器用超耐蚀及探伤要求

## 一、产品概述与适用范围

Alloy33（UNS R20033）属于镍基超耐蚀合金，产品大类为镍基合金。该牌号由上海墨钜特殊钢有限公司采用真空感应熔炼加电渣重熔工艺生产，专为核废料容器及高腐蚀性环境设计。Alloy33在氧化性、还原性及混合酸介质中均表现出卓越的耐蚀性，尤其对硝酸、硫酸、氢氟酸及含氯离子介质具有极低的均匀腐蚀速率和优异的抗点蚀、抗缝隙腐蚀能力。其使用温度范围覆盖-196℃至400℃，在高温高压含氟离子环境中仍能保持稳定的钝化膜。核心优势包括：一、临界点蚀温度（CPT）高于85℃，远超常规奥氏体不锈钢；二、在沸腾硝酸中腐蚀速率低于0.1mm/年；三、具有极低的磁导率，适用于核废料容器对电磁屏蔽的苛刻要求；四、锻板经超声波探伤（UT）满足ASTM A435及核级标准，单晶粒级控制确保组织均匀性；五、兼具高强度与良好塑性，室温抗拉强度可达750MPa以上，延伸率不低于30%。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及大型锻压设备，严格执行ASTM、GB及核工业相关标准。全流程工艺可追溯，每一批次产品均从原材料入库到成品出库建立完整质量档案。公司已通过ISO 9001质量管理体系认证，并可提供NACE MR0175/ISO 15156等国际标准符合性证明。

## 三、核心功能

1. **超耐氧化性酸腐蚀**：在65%沸腾硝酸中，Alloy33的均匀腐蚀速率（按ASTM G28方法A测试）低于0.05mm/年，适用于核燃料后处理厂及废料容器内衬。

2. **抗还原性酸与混合酸腐蚀**：在10%硫酸+3%盐酸的混合酸（温度60℃）中，腐蚀速率低于0.15mm/年，优于Hastelloy C-276（典型值，以实际产品质保书为准）。

3. **卓越抗点蚀与缝隙腐蚀**：在6%FeCl3溶液（按ASTM G48方法E测试）中，临界点蚀温度（CPT）可达90℃；缝隙腐蚀温度（CCT）不低于70℃（典型值，以实际产品质保书为准）。

4. **高强韧性匹配**：室温抗拉强度≥750MPa，屈服强度≥350MPa，延伸率≥30%，冲击功（-40℃）≥60J，满足核废料容器对结构完整性和抗冲击性能的双重要求。

5. **优异加工与焊接适应性**：可进行热锻、冷轧、弯曲等成形加工，焊接裂纹敏感性低，焊后无需强制热处理即可保持耐蚀性能。

## 四、技术特点

**合金设计思路**：Alloy33通过高铬（Cr约33%）、高钼（Mo约1.5%）及适量氮（N约0.4%）的协同作用，在基体表面形成致密的Cr2O3与MoO3复合钝化膜。氮元素的加入显著提高了钝化膜的稳定性和再钝化能力，同时抑制了有害金属间相（如σ相）的析出。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体及有害杂质；随后经电渣重熔（ESR）精炼，进一步降低硫、磷、氧、氢含量，并细化晶粒。锻板经多向锻造开坯，确保厚度方向组织均匀。

**热处理制度**：固溶处理温度范围为1050℃~1150℃，保温时间按板厚每25mm不少于1小时计算，随后快速水淬。不进行时效处理，以保持单相奥氏体组织。稳定化处理（如850℃×2小时）可根据用户要求选择性实施，以提升抗晶间腐蚀能力。

**显微组织控制**：成品晶粒度控制在ASTM 4级或更细，无连续网状碳化物或σ相析出。δ相含量（若存在）控制在体积分数1%以下。采用光学显微镜及扫描电镜（SEM）进行组织确认。

**无损检测及质量保证**：每张锻板均进行100%超声波探伤（UT），符合ASTM A435等级B要求，并可附加核级标准（如SE-1923）。表面及近表面缺陷采用液体渗透检测（PT），灵敏度等级不低于中等灵敏度。化学成分采用直读光谱仪（OES）及碳硫分析仪验证，力学性能测试按ASTM E8/E8M执行。

## 五、应用领域

- **核废料容器**：用于高放废液储罐、固化体包装容器及运输屏蔽容器内衬，要求极低腐蚀速率与高探伤等级。

- **核燃料后处理**：用于溶解器、蒸发器、萃取塔等接触硝酸及含氟介质的设备。

- **化工与石化**：用于强腐蚀性介质（如浓硝酸、混酸、含氯有机溶剂）的反应釜、管道、换热器。

- **制药与精细化工**：用于生产含卤素中间体的设备，避免铁离子污染及腐蚀泄漏。

- **环保工程**：用于废酸回收装置、烟气脱硫（FGD）系统中高温含氯腐蚀环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量（约31~35%）；铬（Cr）：32.0~34.0%；钼（Mo）：1.0~2.0%；铁（Fe）：≤2.0%；氮（N）：0.35~0.50%；碳（C）：≤0.015%；硅（Si）：≤0.10%；锰（Mn）：≤0.50%；磷（P）：≤0.020%；硫（S）：≤0.010%；铜（Cu）：≤0.50%；铝（Al）：≤0.10%；钛（Ti）：≤0.10%。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：750~950MPa；屈服强度（Rp0.2）：≥350MPa；延伸率（A50）：≥30%；硬度（HBW）：≤240；冲击功（KV2，-40℃）：≥60J。

**高温力学性能（典型值，以实际产品质保书为准）**：

200℃时抗拉强度≥680MPa，屈服强度≥300MPa；400℃时抗拉强度≥600MPa，屈服强度≥270MPa。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.05g/cm³；熔点：1350~1390℃；热导率（20℃）：11.5W/(m·K)；电阻率（20℃）：1.15μΩ·m；线膨胀系数（20~100℃）：13.5×10^-6/℃；弹性模量：200GPa。

**耐腐蚀性能（典型值，以实际产品质保书为准）**：

临界点蚀温度（CPT，6%FeCl3，ASTM G48方法E）：≥90℃；缝隙腐蚀温度（CCT）：≥70℃；在65%沸腾硝酸中腐蚀速率：≤0.05mm/年；在10%硫酸+3%盐酸混合酸（60℃）中腐蚀速率：≤0.15mm/年。

**产品规格范围**：

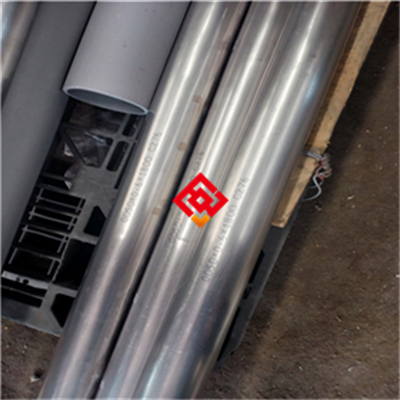

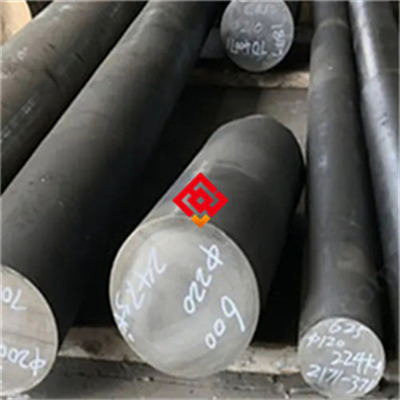

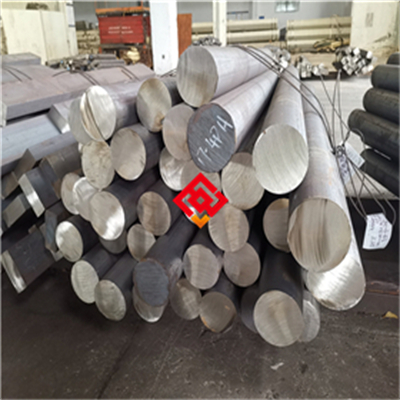

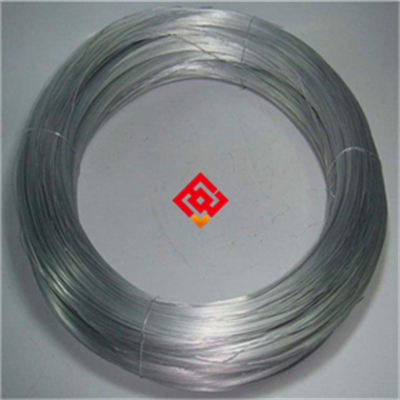

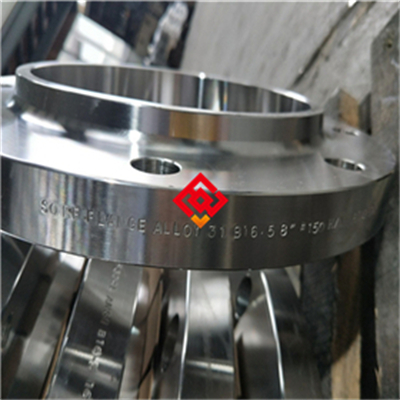

锻板：厚度6mm~150mm，宽度≤2500mm，长度≤6000mm（或按用户要求定制）。可提供圆棒、管材、锻件（环件、法兰、筒节等）及丝材。

**交货状态**：

固溶处理+水淬+酸洗表面（表面粗糙度Ra≤3.2μm）。可附加磨光、喷砂或钝化处理。

**批次溯源码解读**：

编码规则示例：MJ-R20033-202507-0812-HT06-SP15

其中：MJ=上海墨钜缩写；R20033=牌号；202507=生产年月（2025年7月）；0812=炉号；HT06=热处理批号；SP15=规格代码（厚度15mm）。每批次产品随附原厂质保书，可通过业务电话021-67898711或登录上海墨钜官网输入溯源码查询完整生产记录及检测数据。

## 七、注意事项

1. **温度敏感区间**：避免在650℃~850℃区间长期服役，该温度范围可能导致σ相析出，降低冲击韧性和耐蚀性。

2. **介质限制**：禁止在含汞、含铅熔盐或液态金属环境中使用，可能引发液态金属脆化。

3. **焊接后热处理**：对于厚度超过25mm的锻板，焊接后建议进行固溶处理（1050~1100℃水淬）以恢复耐蚀性能；若无法实施，则需采用低热输入焊接并控制层间温度≤100℃。

4. **加工硬化倾向**：冷加工（如冷弯、冷轧）后材料硬度会显著上升，若后续需再次成形，应进行中间退火（1050℃×30分钟水淬）。

5. **表面保护**：锻板表面划伤、磕碰或铁粉污染会破坏钝化膜，导致局部腐蚀。严禁使用含铁刷、碳钢工具接触表面，加工后需立即酸洗钝化。

6. **氢脆风险**：在含硫化氢（H2S）环境中，若材料硬度超过HRC 35，可能发生硫化物应力腐蚀开裂（SSCC），需控制硬度并参照NACE MR0175标准执行。

## 八、存储与运输指南

**存储环境**：存放于室内干燥仓库，温度范围-10℃~40℃，相对湿度≤60%。板材应置于木质或橡胶垫材上，离地高度≥300mm，严禁与酸、碱、盐、重金属粉末、碳钢粉末混存。长期存储（超过6个月）需包裹防锈纸并定期检查。

**包装规范**：锻板表面涂覆防锈油（无卤素型），外层包裹气相防锈塑料薄膜（VCI膜），内置干燥剂（硅胶包，每平方米不少于2包），最后装入木箱或钢带捆扎的编织袋。木箱内壁衬垫泡沫板防止磕碰。

**运输注意事项**：运输车辆应有防雨篷布覆盖，严禁暴晒。板材之间用软质隔垫（橡胶板或毛毡）隔开。吊装时使用专用吊具（尼龙吊带或带橡胶套的钢丝绳），禁止钢丝绳直接接触板材表面。装卸时禁止抛掷、踩踏或拖拽。

**明确禁止行为**：禁止与腐蚀性物质（如酸液、氯气、氨水）混放；禁止露天存放；禁止无防护条件下使用叉车叉齿直接接触板材；禁止在板材表面堆放重物。

## 九、加工操作规范

**切割**：

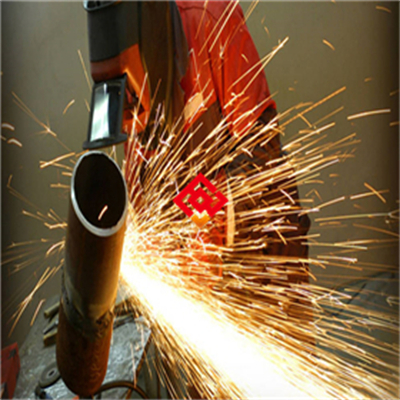

推荐采用等离子切割（使用氮气+氢气混合气，电流根据板厚调整，如20mm板选用200A）或带锯切割（锯带速度20~30m/min，进给量0.05~0.10mm/齿）。切割后需用磨光机（专用不锈钢砂轮片）打磨热影响区至露出金属光泽，去除氧化层及微裂纹。

注意事项：切割前确认板材表面无油污；切割后24小时内完成打磨，避免热影响区产生晶间腐蚀。

禁止：禁止使用普通碳钢砂轮片（可能嵌入铁屑导致点蚀）；禁止水刀切割（可能引入氯离子污染）。

**焊接（适用时）**：

推荐焊接方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用Alloy33同材质焊丝（如ERNiCrMo-13）。焊接电流（TIG）100~180A，电压12~18V，焊接速度80~120mm/min。层间温度控制在≤100℃。保护气体为99.99%纯氩，流量12~18L/min。

焊后处理：若板厚≤10mm且焊接热输入控制得当，可不进行焊后热处理；若板厚＞10mm或要求最优耐蚀性，应进行固溶处理（1050~1100℃水淬）。

注意事项：焊接前需清除坡口两侧25mm范围内的油污、氧化皮；焊接过程中避免电弧中断；每道焊后需用不锈钢钢丝刷清理焊道。

禁止：禁止使用含硫或含氯的焊接助剂；禁止在风速＞2m/s环境下施焊。

（详细操作示意图及参数表请向上海墨钜索取说明书）

**热处理**：

固溶处理：温度1080℃±20℃，保温时间按板厚每25mm不少于1小时计算。冷却方式：水淬（水温≤40℃），转移时间从炉门打开到入水不超过30秒。

注意事项：固溶后需立即水淬，避免在敏化温度区间（650~850℃）停留。

禁止：禁止空冷或炉冷（会导致碳化物析出，降低耐蚀性）；禁止采用盐浴炉（可能引入氯离子污染）。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、法兰）推荐使用同材质Alloy33或更高级别（如Hastelloy C-276）材料，避免异种金属接触产生电偶腐蚀。密封垫片应选用无卤素膨胀石墨垫片或PTFE垫片，禁止使用含氯橡胶垫片。安装完成后，对焊接区域及加工表面进行酸洗钝化处理（硝酸+氢氟酸混合液，温度40~50℃，时间15~30分钟），再用去离子水冲洗至中性。

**日常维护方法**：每月检查表面有无锈斑、点蚀或变色。清洁周期为每季度一次，使用中性清洗剂（pH 6~8）或专用不锈钢清洗剂，配合软布或海绵擦拭。严禁使用含氯漂白剂、盐酸或钢丝球。若发现表面轻微锈迹，可用钝化膏局部处理。

**常见故障及解决方法**：

1. **表面点蚀**：可能由铁粉污染或氯离子浓度过高引起。处理方法：用钝化膏或硝酸溶液（10~20%）擦拭，再用去离子水冲洗；严重时需重新酸洗钝化。

2. **焊缝开裂**：多为焊接热输入过大或层间温度控制不当所致。处理方法：切除缺陷区域，重新焊接并严格控制工艺参数；焊后需进行固溶处理。

3. **板材变形**：热处理或焊接后可能产生翘曲。处理方法：在专用压力机上进行冷矫形（变形量≤3%），矫形后检查表面有无裂纹；或重新加热至固溶温度后加压矫形。

## 十一、安全警示与应急处理

**高温操作安全**：热处理或焊接作业时，操作人员必须佩戴耐高温手套（≥300℃）、防热面罩及阻燃工作服。工件未冷却至室温前严禁触碰。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（可能导致熔融金属飞溅或电气短路）。

**切割加工安全**：等离子切割操作人员需佩戴遮光号≥12的防护面罩，切割区域设置排烟系统（风量≥2000m³/h），火花飞溅区域铺设防火毯并隔离易燃物。切割后废料及时清理，避免堆积。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机，隔离故障设备，切断介质源（酸、碱、有毒气体等）。

2. 人员穿戴防酸手套、护目镜及防护服，撤离非必要人员。

3. 泄漏介质采用中和法处理：酸性介质用碳酸氢钠或石灰水中和；碱性介质用稀醋酸中和。收集的废液按危险废物（HW类，如HW34废酸、HW35废碱）分类存放。

4. 腐蚀损坏的部件拆除后，用去离子水冲洗干净，再按金属废弃物处置。

5. 事故区域通风至少30分钟后，方可进行后续修复。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择Alloy33锻板时，建议从以下维度综合评估：

1. **应用场景匹配度**：核废料容器需确认介质成分（特别是含氟离子浓度、温度、压力），对照产品耐蚀数据（如CPT、腐蚀速率）是否满足设计要求。

2. **关键性能参数**：重点关注PREN值（点蚀当量，Alloy33典型值≥45）、高温持久强度（如400℃/10000小时持久强度）及超声波探伤等级（是否满足核级要求）。

3. **认证要求**：若用于核电站或后处理厂，需确认产品是否附带核安全局认可的质保体系文件、船级社认证（如CCS、DNV）或NACE MR0175证书。

4. **备品备件比例**：建议首次采购时额外订购5~10%的备用板材，用于紧急更换或维修。

5. **检测验证**：要求上海墨钜提供原厂质保书，并建议委托第三方检测机构（如SGS、BV）进行化学成分、力学性能及耐腐蚀性能复验，确保与合同约定一致。

## 十四、价格标准

Alloy33锻板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间（以2025年市场行情为基准）：

- 厚度6~20mm锻板：180~280元/公斤（含固溶+酸洗交货状态）。

- 厚度20~50mm锻板：200~320元/公斤。

- 厚度50~100mm锻板：250~380元/公斤。

- 附加要求（如双认证、第三方检测、定制热处理）需加价10~25%。

批量折扣政策：单次采购量≥5吨，可享受5~12%折扣；≥10吨，可享受12~18%折扣。小批量试样（≤100公斤）加价规则通常上浮15~20%。具体报价请联系曾先生（电话021-67898711）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂、化学成分偏离、探伤不合格）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到技术咨询后24小时内远程指导（电话或视频）。如需现场服务，48小时内安排工程师抵达客户工厂。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、晶粒度）费用由上海墨钜承担。非常规项目（如高温持久、腐蚀试验）按实际费用协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户长期运维需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。紧急情况可启动24小时应急响应机制。
