# Alloy188冷轧板燃烧室用钴基耐热及板型公差产品介绍

## 一、产品概述与适用范围

本产品属于钴基高温合金大类，典型牌号为Alloy188（UNS R30188）。Alloy188是一种以钴为基体、通过钨、铬、镍等元素固溶强化及碳化物弥散强化的耐热合金，专为航空发动机及工业燃气轮机燃烧室等极端高温环境设计。该合金在高温下具有优异的抗氧化性、抗热腐蚀性和持久强度，同时具备良好的冷热加工成型能力。其长期使用温度范围可达980℃至1095℃，短时极限使用温度可达1200℃。核心优势包括：一、在1095℃以下具有卓越的高温强度与抗蠕变能力，优于多数镍基合金；二、抗热疲劳性能突出，能承受燃烧室频繁启停带来的剧烈热循环；三、冷轧板材型公差控制严格，可满足精密冲压和焊接组装的尺寸要求；四、对含硫燃气及盐雾环境具有良好耐蚀性；五、焊接性能优良，裂纹敏感性低，适合复杂结构件的制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼、电渣重熔及精密冷轧生产线，严格执行ASTM F2887、AMS 5608及GB/T 14992标准，全流程工艺可追溯。公司配备直读光谱仪、万能拉伸试验机、高温持久试验机及超声波探伤系统，确保每一批次产品的化学成分、力学性能及板型公差均符合航空级质量要求。公司长期为国内外航空发动机、能源装备及化工领域提供高可靠性特殊钢及合金材料。

## 三、核心功能

一、耐高温氧化功能：Alloy188在1095℃下循环氧化100小时后，氧化增重率低于0.15 mg/cm²，表面形成致密Cr₂O₃及少量CoCr₂O₄尖晶石保护膜，有效阻止氧元素向内扩散。

二、抗高温蠕变与持久强度功能：在980℃、70MPa条件下，持久断裂寿命不低于100小时，延伸率大于15%，满足燃烧室衬套对长期高温承载的要求。

三、板型与尺寸精度控制功能：冷轧板厚度公差可控制在±0.05mm以内，平面度误差不超过1mm/m，适用于激光切割、精密冲压及自动焊接线对板型一致性的严苛要求。

四、冷热加工成型功能：合金在退火状态下具有良好塑性，可进行冷弯、冲压、拉伸及旋压成型，加工硬化率低，中间退火次数少，适合批量制造复杂曲面部件。

五、抗热疲劳与热冲击功能：在800℃至室温的急冷急热循环中，循环500次后无裂纹萌生，热疲劳寿命优于Hastelloy X及Inconel 617等同级材料。

## 四、技术特点

合金设计思路：Alloy188以钴为基体，通过添加约22%的铬提高抗氧化和抗腐蚀性能，加入约14%的钨和约22%的镍实现固溶强化，同时引入0.08%至0.15%的碳及少量镧（La）元素，形成弥散分布的M₆C和M₂₃C₆型碳化物，钉扎晶界提高高温强度。镧的加入显著改善氧化膜的粘附性，抑制剥落。

冶炼工艺：采用真空感应熔炼（VIM）初炼，配合电渣重熔（ESR）二次精炼，有效降低气体含量（氧含量≤20ppm，氮含量≤30ppm）及非金属夹杂物级别，确保合金纯净度。随后进行均匀化退火，消除铸态偏析。

热处理制度：标准供货状态为固溶处理，固溶温度控制在1175℃至1210℃，保温时间按板厚每毫米1.5分钟计算，随后快速水淬或强制风冷，使碳化物充分溶解于基体，获得均匀的单相奥氏体组织。用户可根据使用要求进行后续时效处理（通常不采用）。

显微组织控制：固溶态组织为等轴奥氏体晶粒，晶粒度控制在4至6级（ASTM），晶内及晶界分布少量细小M₆C型碳化物。严格控制δ相及Laves相等有害相析出，避免高温脆性。

无损检测及质量保证：所有冷轧板均执行100%超声波探伤（按ASTM E2375标准，探伤灵敏度为φ0.8mm平底孔当量），表面进行液体渗透检测（按ASTM E1417标准），确保无裂纹、分层、夹杂等缺陷。每批次提供光谱分析、力学性能及探伤报告，实现全流程可追溯。

## 五、应用领域

一、航空发动机制造领域：用于燃烧室火焰筒、过渡段、隔热屏及加力燃烧室部件，要求耐高温、抗热疲劳及板型精确。

二、工业燃气轮机领域：用于燃烧器衬套、喷嘴挡板及热端密封件，承受高温燃气冲刷及周期性启停。

三、化工及石化领域：用于高温裂解炉管支撑件、催化剂再生器内衬及高温反应器内构件，耐含硫及含氯腐蚀环境。

四、核能工程领域：用于高温气冷堆中的热交换器及支撑结构，要求长期耐高温及低中子活化特性。

五、汽车工业领域：用于高性能赛车排气系统及涡轮增压器热端部件，要求轻量化及耐高温氧化。

六、热处理设备领域：用于高温炉马弗罐、辐射管及料盘，承受1200℃以下反复加热冷却。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：碳0.08-0.15；锰0.50-1.25；硅0.20-0.50；磷≤0.020；硫≤0.015；铬21.0-23.0；镍20.0-22.0；钨13.0-15.0；铁≤3.0；镧0.03-0.12；硼≤0.015；余量为钴。

力学性能（室温，典型值，以实际质保书为准）：抗拉强度≥860 MPa；屈服强度≥380 MPa；延伸率≥45%；硬度HRB 85-95（或HV 160-200）。高温力学性能（980℃）：抗拉强度≥250 MPa；屈服强度≥140 MPa；延伸率≥50%。

物理性能（典型值）：密度8.89 g/cm³；熔点1310-1360℃；热导率（室温）9.8 W/(m·K)，（1000℃）24.5 W/(m·K)；电阻率（室温）0.92 μΩ·m；线膨胀系数（20-1000℃）16.2×10⁻⁶ /K；弹性模量（室温）225 GPa。

耐腐蚀/高温性能（典型值）：在1095℃空气中氧化100小时，氧化增重率≤0.15 mg/cm²；在980℃、70MPa条件下持久寿命≥100小时；临界点蚀温度（CPT）在3.5%NaCl溶液中≥50℃（按ASTM G48方法A）。

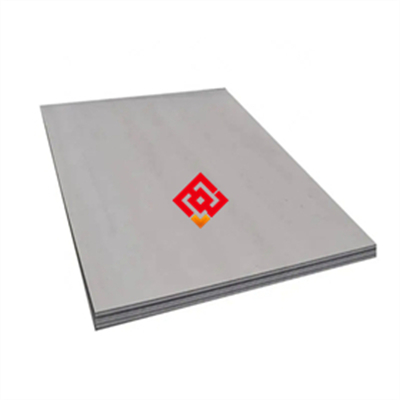

产品规格范围：冷轧板厚度0.5mm至6.0mm，宽度600mm至1250mm，长度1000mm至3000mm。可提供定尺切割及异形件毛坯。

交货状态：固溶处理态，表面经酸洗钝化处理，板面清洁无油污，边缘平整无毛刺。

批次溯源码解读：编码规则为MJ-188-年月-炉号-热处理批号-规格代码。示例：MJ-188-202506-G1234-HT05-1.5×1000×2000。客户可通过上海墨钜官网或联系客服输入溯源码查询全流程生产记录，并可随货获取原厂中英文质保书。

## 七、注意事项

一、避免在650℃至800℃温度区间长期服役，该区间易析出σ相及Laves相，导致室温塑性及冲击韧性显著下降。

二、禁止在含高浓度硫、钒及钠盐的还原性气氛中长时间使用，否则会引发灾难性热腐蚀，加速合金失效。

三、焊接后如要求结构整体耐蚀性，建议进行焊后固溶处理（1175℃×15分钟，快速冷却），以消除焊接热影响区的碳化物析出及应力集中。

四、冷加工变形量超过15%时，应进行中间退火（1180℃×10分钟，空冷），防止加工硬化过度导致开裂。

五、运输及储存过程中应避免板面划伤，划伤深度超过0.05mm可能成为高温疲劳裂纹源，在循环热应力下扩展。

六、严禁在未充分清理表面油污及氧化皮的情况下进行热处理，残留物可能导致局部渗碳或渗氧，降低耐蚀性。

## 八、存储与运输指南

存储环境要求：温度范围-20℃至40℃，相对湿度上限60%。板材应存放于干燥、通风的室内库房，地面铺设木质垫板或橡胶垫，距地面高度不低于200mm。禁止与酸、碱、重金属粉末、硫化物及氯化物等腐蚀性物质混存。

包装规范：每张冷轧板之间夹入中性防锈纸，外层包裹聚乙烯塑料薄膜，内置干燥剂（硅胶包，每平方米不少于2包），整体装入免熏蒸胶合板木箱或高强度编织袋。木箱内壁衬有泡沫缓冲层，防止运输中板面碰撞。

运输注意事项：运输过程中板材应水平放置，用尼龙绑带或专用夹具固定，严禁使用钢丝绳直接接触板面。车厢必须遮盖防雨篷布，避免暴晒及雨淋。吊装时使用吊带或真空吸盘，禁止钢丝绳直接接触板材边缘。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩吊装。

## 九、加工操作规范

切割：推荐采用激光切割（光纤激光，功率2-4kW，切割速度1-3m/min，辅助气体为氮气或氩气）或高压水刀切割（水压350-400MPa，添加石榴石砂）。切割后需用锉刀或砂纸打磨边缘毛刺，去除热影响区氧化层。禁止使用普通氧化铝砂轮片切割，以免引入杂质及过热裂纹。

焊接（如适用）：推荐采用钨极氩弧焊（TIG）或等离子弧焊（PAW）。填充金属选用Alloy188同质焊丝（AMS 5801）或ERNiCrCoMo-1焊丝。焊接电流80-160A（直流正接），电压10-15V，焊接速度80-120mm/min。层间温度控制在100℃以下，保护气体为99.999%高纯氩气，流量10-15L/min。焊后如需消除应力，可进行1180℃×15分钟固溶处理，快速空冷。注意事项：焊接前必须清除板面油污及氧化膜；禁止使用含硫或含氯的清洗剂；禁止在大风或潮湿环境中施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：固溶处理温度1175-1210℃，保温时间按板厚每毫米1.5分钟，冷却方式为水淬或强制风冷。时效处理一般不采用，如用户特殊要求，可协商制定。注意事项：加热前必须将板材表面清洁干净；禁止在还原性气氛中加热；禁止缓慢冷却，否则会析出有害相。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件推荐使用同材质Alloy188螺栓或更高级别钴基合金（如MAR-M509），避免异种金属接触导致电偶腐蚀。密封垫片应选用不含卤素及硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，建议对焊缝及热影响区进行酸洗钝化处理（用20%硝酸+5%氢氟酸混合液，常温浸泡15-20分钟），随后用去离子水冲洗并干燥。

日常维护方法：清洁周期建议每3个月一次，使用中性清洗剂（pH值6-8）或去离子水冲洗，禁止使用含氯、含氟或含硫的清洗剂。如表面出现轻微氧化膜，可用不锈钢专用抛光膏进行机械抛光恢复光泽。长期停用设备，应在板面涂抹防锈油（不含氯）并包裹防潮纸。

常见故障及解决方法：一、表面点蚀：若发现点蚀坑，立即停机检查腐蚀介质来源，清除残留物，对蚀坑进行打磨后补焊，并重新进行酸洗钝化。二、焊缝开裂：检查焊接工艺参数是否超标，层间温度是否过高，焊后是否进行固溶处理。开裂部位需打磨干净后重新焊接，并控制热输入。三、板面变形：若因热应力导致板面翘曲，可在专用夹具约束下进行1180℃×15分钟去应力退火，随炉冷却至室温。若变形量超过允许公差，需更换新板。

## 十一、安全警示与应急处理

高温操作安全：在热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止徒手触碰未冷却工件，工件冷却至室温前严禁移动。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防高温金属遇水爆炸。

切割加工安全：激光切割或等离子切割时，操作人员必须佩戴专用防护眼镜或面罩（遮光号根据激光功率选择），现场必须配备排烟系统，及时抽除金属烟尘及有害气体。切割区域周围设置火花隔离屏障，防止引燃可燃物。禁止在无防护措施的情况下进行切割作业。

产品损坏或腐蚀后的应急处理：若发现产品因腐蚀导致穿孔或泄漏，应立即停机隔离，切断腐蚀介质供应源。操作人员穿戴防酸碱手套、护目镜及防护服，对泄漏介质进行中和（如酸性介质用碳酸氢钠中和）并收集至专用容器。废弃物按危险废物类别（HW类）分类存放，并委托有资质的处理单位处置。禁止直接排放或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含针对您具体应用场景的加工参数建议及质保书样本。

## 十三、购买建议

建议客户根据实际应用场景匹配产品性能：对于航空发动机燃烧室部件，重点核对高温持久强度（980℃/70MPa）及抗氧化性指标；对于工业燃气轮机，需关注抗热腐蚀性能及板型公差要求。关键性能参数如PREN值（Alloy188的PREN值约为32，按公式Cr+3.3Mo+16N计算，其中Mo含量低，主要依靠Cr）可辅助判断耐点蚀能力。建议要求供应商提供原厂质保书，并安排第三方检测机构（如SGS、BV）进行化学成分、力学性能及探伤复验。如涉及船级社认证（如DNV、ABS）或NACE MR0175要求，请在采购前明确告知，上海墨钜可配合提供相应认证文件。备品备件建议按运行数量的10%至15%储备，确保紧急更换需求。

## 十四、价格标准

Alloy188冷轧板参考价格区间为每公斤480元至780元（人民币），具体取决于厚度、宽度、长度及表面要求。厚度0.5mm至1.5mm的薄板因加工难度较高，价格接近上限；厚度3.0mm至6.0mm的中厚板价格相对较低。批量采购折扣政策：单批次采购量≥1吨，可享3%至5%折扣；≥5吨可享5%至12%折扣；≥10吨可享12%至18%折扣。小批量试样（≤50公斤）加价规则通常为基准价上浮15%至20%。如涉及双认证（同时满足AMS及GB标准）、第三方检测（SGS/BV）或定制热处理，需额外加收5%至10%费用。具体报价请联系曾先生获取精确订单报价，以当日电议为准。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂超标等）导致产品在正常使用条件下失效的，上海墨钜提供免费更换或全额退款，并承担由此产生的直接运输费用。

技术资料：随货提供中英文质保书（含化学成分、力学性能、无损探伤及尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：客户可通过电话或邮件获得24小时内远程技术指导；如需工程师现场协助，承诺在确认需求后48小时内抵达客户现场（国内范围）。

检测服务：可安排SGS、BV等权威第三方检测机构进行复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、腐蚀试验）费用另议。

备品保障：该牌号停产后五年内，上海墨钜仍可提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

售后响应：任何质量问题，上海墨钜承诺2小时内电话回复，48小时内出具初步解决方案及处理时间表。
