R41锻板航空发动机用镍基高温合金探伤与尺寸

# R41锻板航空发动机用镍基高温合金探伤与尺寸产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为R41（亦称René 41或GH4141）。R41是一种沉淀硬化型镍基高温合金，在760℃至980℃范围内具有优异的高温强度、抗氧化性和抗热疲劳性能。该合金通过γ′相（一种以Ni3(Al,Ti)为典型结构的金属间化合物强化相）沉淀强化机制获得高温力学性能，可在980℃以下长期服役，短时使用温度可达1038℃。产品核心优势如下：其一，高温抗拉强度优异，在760℃时抗拉强度仍可保持在1000MPa以上；其二，良好的抗氧化和抗燃气腐蚀能力，适用于航空发动机热端部件；其三，组织稳定性好，长期时效后性能衰减缓慢；其四，可锻造成形性能良好，适合制造复杂形状锻件；其五，严格按航空标准进行超声波探伤，确保内部质量零缺陷。本产品专为航空发动机涡轮盘、叶片、燃烧室支撑件等关键热端部件设计，也适用于航天发动机和工业燃气轮机的高温结构件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及镍基高温合金研发、冶炼、锻造、热处理的综合性企业。公司拥有真空感应熔炼（VIM）、真空自耗重熔（VAR）和电渣重熔（ESR）等先进的特种冶炼装备，配备万吨级快锻机和精锻机，具备从冶炼到成品全流程精密加工能力。公司严格执行ASTM B637、AMS 5712及GB/T 14992等国内外标准，每一批次产品均实现全工艺流程可追溯，确保产品质量稳定可靠。

## 三、核心功能

1. **高温强度保持能力**：R41合金在760℃条件下，抗拉强度仍可达到1100MPa以上（典型值，以实际产品质保书为准），屈服强度不低于950MPa，能够承受航空发动机涡轮盘在高速旋转和高温工况下的巨大离心力和热应力。

2. **抗高温氧化与腐蚀性能**：在980℃空气中，该合金的氧化增重率小于0.1mg/cm²·h（典型值），表面形成致密的Cr2O3和Al2O3复合氧化膜，有效阻止氧和腐蚀性气体向基体渗透，适用于航空发动机燃烧室和涡轮部件的燃气环境。

3. **抗热疲劳性能**：由于R41的线膨胀系数较低（约14.5×10⁻⁶/℃）且热导率较高，在反复加热冷却的循环工况下，热应力较低，抗热疲劳裂纹萌生和扩展能力优异。

4. **良好的锻造加工性**：该合金在1050℃至1150℃温度范围内具有良好的热塑性，可锻造成形为盘件、环件和轴类等复杂形状锻件。锻后通过适当的热处理可获得均匀细小的晶粒组织，满足航空发动机对锻件组织均匀性的严格要求。

## 四、技术特点

**合金设计思路**：R41合金以镍为基体，通过添加约19%的铬（Cr）提供抗氧化和抗腐蚀能力，加入约10%的钴（Co）提高固溶强化效果和高温强度，添加约3%的钼（Mo）和约1.5%的铝（Al）以及约3%的钛（Ti）形成γ′沉淀强化相（Ni3(Al,Ti)），同时加入少量硼（B）和锆（Zr）改善晶界强度，提高高温持久性能。碳（C）含量控制在0.06%至0.12%之间，形成少量MC型碳化物（如TiC）钉扎晶界，防止晶粒粗化。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，配合真空自耗重熔（VAR）二次精炼，有效去除钢中气体（如氧、氮、氢）和低熔点杂质，提高合金纯净度。对于探伤等级要求极高的航空锻件，采用VIM+VAR双真空冶炼工艺，确保非金属夹杂物含量控制在极低水平。

**热处理制度**：标准热处理工艺为：固溶处理温度1080℃至1120℃，保温1至2小时后快速空冷或油冷；时效处理温度760℃至790℃，保温16至24小时后空冷。固溶处理使γ′相充分溶解，时效处理使γ′相以细小弥散的形式析出，获得最佳强化效果。

**显微组织控制**：通过控制锻造温度和变形量，锻件晶粒度可控制在ASTM 4级至6级之间。γ′相尺寸控制在0.1至0.5微米，分布均匀。严格控制δ相（一种Ni3Nb型正交晶系相）含量，避免其沿晶界析出导致脆化。每批锻件均进行金相检验，确保组织合格。

**无损检测及质量保证**：所有锻板均按AMS 2150或GB/T 4162标准进行超声波探伤（UT），探伤灵敏度可达φ0.8mm平底孔当量。对于关键部位，可执行φ0.4mm平底孔当量的高灵敏度探伤。同时进行液体渗透检测（PT）检查表面开口缺陷。每件产品均附有完整的化学成分、力学性能、探伤报告及尺寸检验报告，实现全程可追溯。

## 五、应用领域

- **航空发动机**：用于制造涡轮盘、压气机盘、涡轮叶片、燃烧室衬套、火焰筒、密封环等高温热端部件。

- **航天推进系统**：用于火箭发动机涡轮泵、燃气发生器、喷嘴等高温高压部件。

- **工业燃气轮机**：用于动力涡轮盘、导向叶片、燃烧室过渡段等关键高温部件。

- **核工程**：用于高温气冷堆中的结构件和换热器部件，要求长期在高温下保持稳定性能。

- **石油化工**：用于高温高压反应器内件、催化裂化装置中的高温阀门和管道系统。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量；铬（Cr）：18.0-20.0；钴（Co）：10.0-12.0；钼（Mo）：9.0-10.5；钛（Ti）：3.0-3.5；铝（Al）：1.4-1.8；碳（C）：0.06-0.12；硼（B）：0.003-0.010；锆（Zr）：0.02-0.08；铁（Fe）：≤5.0；锰（Mn）：≤0.10；硅（Si）：≤0.10；硫（S）：≤0.010；磷（P）：≤0.015。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥1200MPa；屈服强度（0.2%）：≥950MPa；延伸率：≥12%；断面收缩率：≥15%；硬度：35-42 HRC。

**高温力学性能（760℃典型值）**：

抗拉强度：≥1050MPa；屈服强度（0.2%）：≥900MPa；延伸率：≥10%。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.25 g/cm³；熔点：1315-1370℃；热导率（室温）：11.5 W/(m·K)；电阻率（室温）：1.32 μΩ·m；线膨胀系数（20-100℃）：12.8×10⁻⁶/℃；线膨胀系数（20-800℃）：14.5×10⁻⁶/℃；弹性模量（室温）：210 GPa。

**耐腐蚀/高温性能（典型值）**：

高温持久强度（760℃/500MPa条件下）：≥100小时；氧化增重率（980℃×100h）：≤0.05 mg/cm²；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥50℃（仅供参考，该合金主要用于高温环境）。

**产品规格范围**：

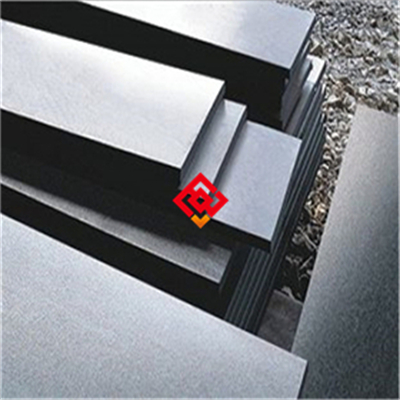

锻板厚度：10mm至200mm；宽度：500mm至2500mm；长度：1000mm至6000mm。也可按客户图纸定制异形锻件和环形锻件。

**交货状态**：

固溶+时效状态交货。表面经酸洗和磨光处理，表面粗糙度Ra≤3.2μm。可按照客户要求提供预加工（如粗铣、倒角）服务。

**批次溯源码解读**：

编码规则示例：MJ-R41-202503-0123-HT01-SP120。其中“MJ”代表上海墨钜，“R41”为牌号，“202503”为生产年月（2025年3月），“0123”为炉号，“HT01”为热处理批号，“SP120”表示规格代码（厚度120mm）。客户可通过该编码向我司索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、热处理曲线及尺寸检验结果。

## 七、注意事项

1. 避免在760℃至870℃温度区间长期服役，该温度区间容易导致γ′相粗化和有害相（如σ相和Laves相）析出，降低合金的持久强度和韧性。

2. 该合金在焊接时具有较高的热裂纹敏感性，必须采用低热输入焊接工艺，焊前预热至200-300℃，焊后立即进行去应力退火处理，否则易产生焊接热影响区裂纹。

3. 加工硬化倾向明显，在冷加工（如冷弯、冷冲压）过程中，变形量超过10%时应进行中间退火处理（1080℃×30分钟空冷），否则可能导致工件开裂。

4. 表面划伤和磕碰严禁出现，因表面损伤会在高温服役过程中成为应力集中源和氧化腐蚀的起始点，严重时导致疲劳裂纹萌生。

5. 禁止与铜、锌、铅等低熔点金属接触或熔合，这些元素在高温下会沿晶界扩散，导致晶界脆化和高温性能急剧下降。

6. 该合金对硫、磷等杂质元素敏感，在加工和使用过程中应避免接触含硫气氛和含硫油脂，防止高温硫化腐蚀。

## 八、存储与运输指南

**存储环境要求**：存储温度应控制在5℃至40℃之间，相对湿度不超过60%。产品应放置在干燥、通风的室内环境中，使用木质垫板或橡胶垫板离地存放，严禁直接接触地面。禁止与酸、碱、盐类化学品以及重金属粉末（如铜粉、锌粉）混存，防止异金属污染和腐蚀。

**包装规范**：锻板表面涂抹防锈油后，用防锈纸包裹，外层用塑料薄膜密封，内置干燥剂（硅胶干燥剂，每立方米空间不少于500g）。外部采用木箱或钢带加固的编织袋包装，木箱内壁衬垫泡沫板防震。包装外表面粘贴标签，注明产品牌号、规格、批号、重量及“防潮”“防撞”“向上”等标识。

**运输注意事项**：运输过程中应使用专用钢架固定产品，防止滑动和碰撞。必须使用防水篷布覆盖，严禁雨淋和暴晒。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面，防止压痕和划伤。禁止与腐蚀性物质同车运输，禁止踩踏、抛掷产品。

## 九、加工操作规范

**切割**：推荐采用带锯切割或激光切割。带锯切割时，锯条线速度推荐15-25米/分钟，进给速度0.02-0.05mm/齿，使用专用冷却液（不含氯和硫）。激光切割推荐采用光纤激光器，功率3000-6000W，切割速度0.5-2米/分钟，辅助气体采用高纯氮气（纯度≥99.99%）。切割后必须用锉刀或砂轮打磨去除热影响区和毛刺，打磨深度不小于0.5mm。禁止使用普通碳化硅砂轮片切割，因其易导致表面渗碳和微裂纹。

**焊接**：推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属推荐使用R41同质焊丝或Inconel 718焊丝。焊接电流：TIG焊时80-150A，电压10-15V，焊接速度80-150mm/min。层间温度控制在200-300℃，使用高纯氩气保护（纯度≥99.999%），流量10-15L/min。焊后必须进行去应力退火处理：760℃×2小时空冷。禁止在无保护气体条件下焊接，禁止焊接后不进行热处理直接使用。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理：1080-1120℃保温1-2小时，快速空冷或油冷。时效处理：760-790℃保温16-24小时，空冷。注意事项：固溶处理时升温速率不宜过快（建议≤200℃/h），防止工件变形。禁止在固溶后采用缓慢冷却方式（如炉冷），否则γ′相粗大析出，降低强化效果。禁止在时效处理过程中温度波动超过±5℃。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质R41或更高级别的Inconel 718合金，避免使用普通不锈钢螺栓，因高温下热膨胀系数不匹配会导致松动或过应力。密封垫片应选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯塑料垫片（如聚四氟乙烯PTFE垫片在某些高温环境中会分解产生腐蚀性气体）。安装完成后，建议对接触表面进行酸洗钝化处理（使用10%硝酸+2%氢氟酸混合液，温度40-50℃，浸泡30分钟），去除表面铁污染和氧化皮。

**日常维护方法**：每运行500小时进行一次目视检查，重点检查表面氧化层是否剥落、有无裂纹或鼓包。清洗周期建议每1000小时进行一次，使用中性清洗剂（pH值6-8）或去离子水清洗，禁止使用含氯清洗剂（如三氯乙烯、四氯化碳）。清洗后用压缩空气吹干，表面涂覆耐高温防锈油（适用温度≥200℃）进行保护。

**常见故障及解决方法**：

1. **表面点蚀**：若在高温服役后表面出现点蚀坑，多为局部氧化膜破裂或异物污染所致。解决方法：用细砂纸（400目以上）打磨去除点蚀层，重新进行酸洗钝化处理，检查服役环境中是否存在含硫或含氯气氛。

2. **焊缝开裂**：多为焊接热输入过大或焊后热处理不当导致。解决方法：切除开裂焊缝区域，重新焊接并严格控制层间温度，焊后立即进行去应力退火。必要时进行着色探伤确认无裂纹。

3. **变形**：长期高温服役后出现翘曲或尺寸变化，多为应力释放或蠕变所致。解决方法：进行去应力退火处理（760℃×2小时空冷），然后重新加工至尺寸。若变形量过大，需评估是否更换新件。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理或焊接操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。严禁在工件未冷却至室温前触碰。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温合金遇水可能导致爆裂和氢脆。

**切割加工安全**：切割操作时，必须佩戴防护面罩（遮光号根据切割方法选择，激光切割建议遮光号≥8，等离子切割建议遮光号≥12）。现场必须配备排烟系统，及时排出切割产生的金属烟尘和有害气体。火花隔离区半径不小于5米，周围不得放置易燃易爆物品。

**产品损坏或腐蚀后的应急处理**：若发现产品出现裂纹、泄漏或腐蚀破损，应立即停机并隔离故障区域，切断介质（燃料、气体、液体等）供应。操作人员必须穿戴防酸防碱防护服、防护手套和护目镜。泄漏介质应根据其性质进行中和处理（酸性介质用碳酸氢钠溶液中和，碱性介质用稀醋酸中和），收集后按危险废物处置。废弃物分类：含镍、铬、钴的废料属于HW类危险废物，应密封包装并交由有资质的危废处理机构处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择R41锻板产品时，建议从以下方面进行匹配：首先，确认应用场景的温度范围和应力水平是否在R41的适用范围内（长期服役温度≤980℃，短时≤1038℃）。其次，关注关键性能参数，如高温持久强度（760℃/500MPa条件下≥100小时）和PREN值（耐点蚀当量，PREN=Cr+3.3Mo，R41的PREN值约为48-50）。第三，根据航空认证要求，确认是否需要提供NADCAP认证、AMS标准符合性声明或船级社（如CCS、DNV）认证。第四，备品备件采购比例建议为实际使用量的10-15%，以应对紧急更换需求。建议用户在收货后仔细核对上海墨钜提供的原厂质保书，并可根据需要要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

R41锻板价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：厚度10-50mm的锻板，价格约为800-1200元/公斤；厚度50-150mm的锻板，价格约为1000-1500元/公斤；厚度150mm以上的厚板，价格约为1200-1800元/公斤。若需双认证（如AMS+NADCAP）或第三方检测（SGS、BV），每吨加价约5-10%。批量折扣政策：采购量≥5吨可享受5-12%的折扣，≥10吨可享受10-18%的折扣。小批量试样（单批次≤100公斤）加价规则：通常上浮15-20%。具体报价请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。若因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、内部裂纹等）导致产品在使用过程中失效，经双方确认后，上海墨钜将免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖上海墨钜质量检验章。

**技术支持**：客户在使用过程中遇到任何技术问题，可拨打技术支持热线，我司将在24小时内提供远程指导。如需现场服务，我司工程师将在48小时内抵达客户现场进行技术支持和问题解决。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构对产品进行复检，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。特殊检测项目（如高温持久试验、疲劳试验、晶间腐蚀试验等）费用另议。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户在设备全生命周期内可获得备品备件。

**售后响应**：对于客户反馈的质量问题，我司将在2小时内给予初步回复，48小时内出具初步解决方案。对于紧急问题，可安排加急处理流程。
