L605冷轧板心脏支架用生物相容性及厚度精度

# L605冷轧板心脏支架用生物相容性及厚度精度产品介绍

## 一、产品概述与适用范围

本产品属于钴基合金大类，典型牌号为L605（亦称为Haynes 25或CoCr20W15Ni）。L605是一种以钴为基体、添加铬、钨、镍等元素形成的奥氏体固溶强化型钴基合金，专为心脏支架等植入式医疗器械设计。该材料具有优异的生物相容性，长期植入人体后不产生毒性反应或炎症反应；同时具备极高的耐疲劳强度和抗腐蚀性能，在人体血液环境中能够承受数百万次的循环载荷而不失效。产品厚度精度控制在±0.005mm以内，满足激光切割和精密成型工艺对尺寸一致性的严苛要求。核心优势包括：1）钴基合金固有的高耐磨性和低磁化率，MRI（核磁共振成像）兼容性好；2）冷轧态组织均匀，表面光洁度Ra≤0.05μm，减少血栓形成风险；3）通过真空熔炼和精密轧制工艺，确保无夹杂物和微裂纹；4）弹性模量接近人体骨骼，降低应力遮挡效应；5）可进行多种表面改性处理（如钝化、镀膜），进一步提升生物活性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和电渣重熔（ESR）设备，可对钴基合金进行超纯净度控制。公司严格执行ASTM F90（外科植入物用钴铬钨镍合金标准规范）和GB/T 13810（外科植入物用钴基合金加工材）标准，全流程工艺可追溯，每一卷冷轧板均附有原厂质保书。上海墨钜在医疗器械用精密合金领域积累了十余年经验，已为国内外多家心脏支架厂商提供稳定供货。

## 三、核心功能

1. **生物相容性**：L605合金在体内不释放有毒金属离子，细胞毒性评级为0级（ISO 10993标准），无致敏和致突变风险。其表面形成的致密氧化铬膜可防止金属离子向周围组织扩散，适用于长期植入。

2. **高耐疲劳强度**：在模拟人体血管脉动压力（120/80mmHg）下，L605支架可承受超过4亿次循环载荷而不发生断裂。室温下疲劳极限可达600MPa（典型值，以实际产品质保书为准），远高于316L不锈钢。

3. **精密厚度控制**：冷轧板厚度范围0.05mm~0.20mm，公差可控制在±0.005mm以内。每卷材料采用在线激光测厚仪逐点检测，确保整卷厚度波动小于0.003mm，满足支架激光切割对单面余量的要求。

4. **低磁化率与MRI兼容**：钴基合金的磁化率（约1.2×10⁻⁶）远低于铁素体不锈钢，在1.5T和3.0T MRI（磁共振成像）磁场中几乎不产生伪影，不影响术后影像学检查。

5. **良好冷加工性**：L605在退火态下可进行大变形量冷轧（减薄率可达80%以上），且加工硬化速率适中，便于制成网状支架结构。冷轧后通过真空热处理可恢复部分塑性，便于后续激光切割和电解抛光。

## 四、技术特点

### 合金设计思路

L605的合金设计以固溶强化和耐腐蚀为核心。钴基体提供高熔点（约1410℃）和高温稳定性；铬（20%）和钨（15%）是主要强化元素，铬形成氧化膜防腐蚀，钨提高高温强度和耐磨性；镍（10%）稳定奥氏体组织并改善塑性；铁（3%max）严格控制以避免降低耐蚀性。碳含量控制在0.05%~0.15%之间，形成少量碳化物（M6C和M23C6）以细化晶粒，但不过量以免降低韧性。

### 冶炼工艺

采用真空感应熔炼（VIM）配合电渣重熔（ESR）双联工艺。VIM阶段在真空环境下脱除氧、氮、氢等气体杂质，将氧含量控制在20ppm以下；ESR阶段进一步去除非金属夹杂物（如氧化物、硫化物），使纯净度达到ASTM E45标准中的A、B、C、D类夹杂物均≤1.0级。对于心脏支架用高端产品，还可采用真空自耗重熔（VAR）进一步降低偏析。

### 热处理制度

冷轧前采用退火处理：温度1150℃~1200℃，保温时间根据板厚（每毫米厚度保温3~5分钟），然后快速水淬或氩气淬火。退火后晶粒度控制在ASTM 7~9级，硬度≤HRC 25，便于冷轧。冷轧后如需消除加工硬化，可采用中间退火（1000℃~1050℃，保温10~20分钟，空冷）。最终成品状态为冷轧态（表面硬度HRC 30~35）或退火态（HRC 22~28），根据客户支架成型工艺确定。

### 显微组织控制

L605的显微组织为单相奥氏体基体，晶界处弥散分布少量M6C型碳化物（尺寸<2μm）。通过控制终轧温度和冷却速度，避免出现σ相（脆性相）或粗大的碳化物。晶粒度均匀性采用金相法按ASTM E112评定，要求同一卷材内晶粒度级别差不超过1级。δ相（富钨相）含量控制在0.5%以下，防止降低疲劳性能。

### 无损检测及质量保证

每卷冷轧板均进行以下检测：1）超声波探伤（UT）：采用水浸法，探头频率10MHz，检测灵敏度为Φ0.3mm平底孔当量，确保无内部裂纹、分层等缺陷；2）涡流探伤（ET）：用于表面缺陷检测，灵敏度为0.05mm深×0.2mm长；3）光谱分析：使用直读光谱仪确认化学成分，每卷至少取3个试样；4）表面粗糙度：采用接触式轮廓仪测量，Ra≤0.05μm。每卷材料均赋予唯一批次编号，编码规则为：MJ-L605-年月-炉号-热处理批号-规格代码（例如MJ-L605-202503-A0123-HT05-0.08x200），客户可通过该编码向上海墨钜索取原厂质保书。

## 五、应用领域

1. **心血管介入器械**：用于制造冠脉支架、外周血管支架、肾动脉支架等，利用其高疲劳寿命和低血栓倾向，配合药物涂层实现血管重建。

2. **神经介入器械**：用于颅内动脉瘤栓塞用支架、血流导向装置，要求材料在脑血管环境中无磁化干扰且耐腐蚀。

3. **骨科植入物**：作为接骨板、髓内钉、人工关节的组件材料，特别是需要高耐磨性和低弹性模量的部位（如髋关节杯）。

4. **心脏瓣膜系统**：用于经导管主动脉瓣置换术（TAVR）中的瓣架结构，要求材料能承受瓣膜开闭产生的周期性应力。

5. **牙科种植体**：作为基台或修复体框架，利用其生物相容性和耐腐蚀性，在口腔酸性环境中长期稳定。

6. **微创手术器械**：用于活检钳、吻合器、穿刺器等，要求材料具备高强度和良好的加工成型性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

钴（Co）：余量（约50%~55%）；铬（Cr）：19.0~21.0；钨（W）：14.0~16.0；镍（Ni）：9.0~11.0；铁（Fe）：≤3.0；锰（Mn）：1.0~2.0；硅（Si）：≤0.40；碳（C）：0.05~0.15；磷（P）≤0.04；硫（S）≤0.03；其余元素（如钼、钛、铝等）总量≤0.50。

**力学性能（室温，典型值，以实际质保书为准）**：

抗拉强度Rm：1000~1200 MPa（冷轧态）；屈服强度Rp0.2：800~1000 MPa；延伸率A：10%~20%（冷轧态），退火态可达30%~40%；硬度：HRC 28~35（冷轧态），HRC 22~28（退火态）；冲击功（夏比V型缺口）：≥27 J（室温）。

**力学性能（高温，典型值，以实际质保书为准）**：

300℃时抗拉强度：≥850 MPa；500℃时抗拉强度：≥700 MPa；800℃时抗拉强度：≥400 MPa（该温度已超出心脏支架使用范围，但适用于其他高温工况）。

**物理性能**：

密度：9.13 g/cm³（典型值）；熔点：约1410℃；热导率（25℃）：14.2 W/(m·K)；电阻率（25℃）：0.89 μΩ·m；线膨胀系数（20~100℃）：13.5×10⁻⁶/℃；弹性模量：220 GPa（室温）；磁化率：1.2×10⁻⁶。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）在6%FeCl₃溶液中按ASTM G48测试：≥50℃；缝隙腐蚀温度（CCT）：≥35℃；在模拟体液（PBS溶液，pH=7.4，37℃）中浸泡30天后，腐蚀速率≤0.001 mm/年；高温氧化增重率（800℃，100h）：≤0.05 mg/cm²；导电率（20℃）：约1.1% IACS（国际退火铜标准），适用于需要电化学抛光的场合。

**产品规格范围**：

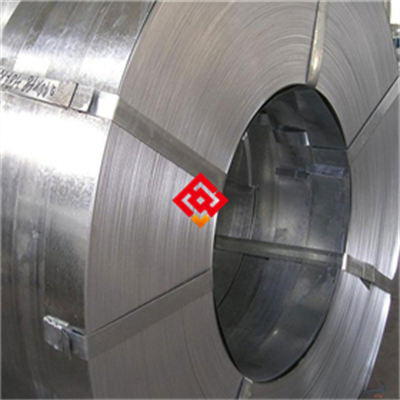

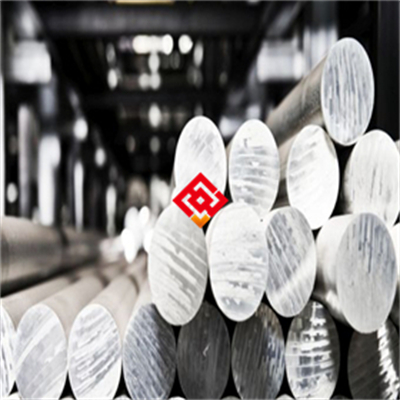

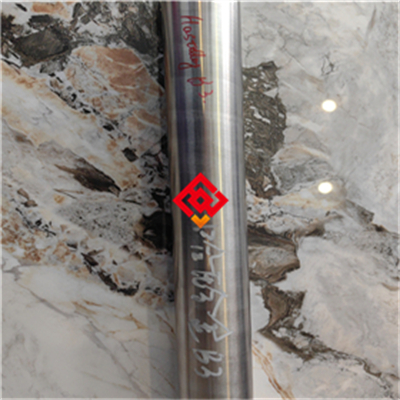

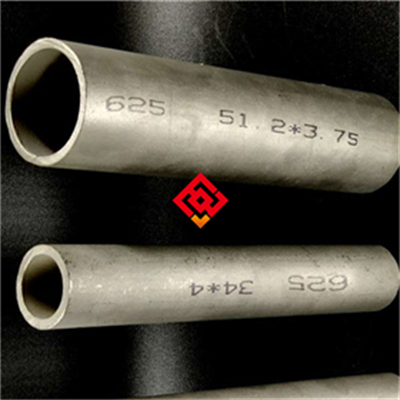

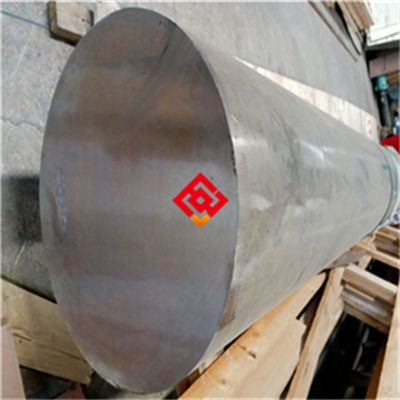

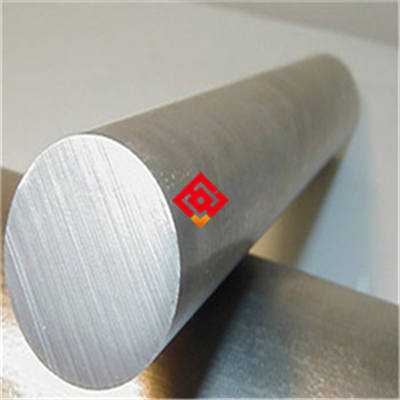

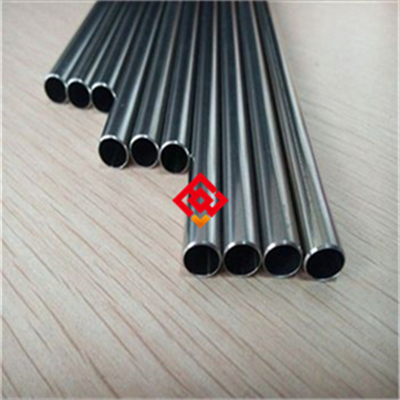

冷轧板厚度：0.05mm~0.20mm（心脏支架常用0.08mm、0.10mm、0.12mm）；宽度：50mm~300mm；长度：根据客户要求定尺（通常为卷材供货，单卷重量20~100kg）。其他产品形态（棒材、丝材、管材）可根据需求定制。

**交货状态**：

冷轧态（表面硬度HRC 30~35）或退火态（HRC 22~28）；表面处理为酸洗+钝化（去除氧化皮，形成富铬氧化膜），亦可提供电解抛光表面（Ra≤0.03μm）。包装方式：每卷用防锈纸+塑料薄膜包裹，内部放置干燥剂，外层用木箱或编织袋固定。

**批次溯源码解读**：

编码规则：MJ-L605-年月-炉号-热处理批号-规格代码。例如：MJ-L605-202503-A0123-HT05-0.08x200，其中“MJ”代表上海墨钜，“L605”为牌号，“202503”为生产年月（2025年3月），“A0123”为炉号（对应VIM+ESR双联熔炼批次），“HT05”为热处理批号（对应退火工艺参数），“0.08x200”代表厚度0.08mm、宽度200mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含全部化学成分、力学性能、探伤报告和尺寸检验记录。

## 七、注意事项

1. **热处理敏感**：L605在650℃~950℃温度区间长期保温时，会析出σ相（FeCr或CoCr金属间化合物），导致材料脆化。因此所有热处理（包括焊接后热处理）应避开此温度区间，或采用快速冷却通过。

2. **禁止接触的介质**：L605在含氯离子的酸性介质中（如浓盐酸、王水）会发生点蚀和应力腐蚀开裂。心脏支架植入人体后应避免患者长期接触含氯消毒剂或强酸性药物。

3. **焊接后必须热处理**：L605焊接后（如支架端部焊点），应在1100℃~1150℃进行固溶处理（保温10~15分钟，氩气保护快冷）以消除焊接应力并恢复组织均匀性。禁止不进行焊后热处理直接使用，否则焊接区域可能产生微裂纹。

4. **加工硬化倾向**：冷轧或冷弯过程中，L605加工硬化速率较高（每10%变形量硬度增加约HRC 3~5）。当累计变形量超过40%时，必须进行中间退火（1000℃~1050℃），否则材料会因过度硬化而开裂。禁止在硬化态下进行大变形量冲压。

5. **表面划伤风险**：L605冷轧板表面划伤深度超过0.01mm时，在植入人体后可能成为应力集中源，导致疲劳断裂。因此加工过程中应使用无毛刺夹具，禁止使用金属刷或粗糙砂纸打磨表面。

6. **应力腐蚀倾向**：在高温（>200℃）且含氯化物的环境中，L605可能发生氯化物应力腐蚀开裂。心脏支架在人体内不会达到此温度，但若用于工业热交换器，需注意此风险。

## 八、存储与运输指南

**存储环境要求**：

环境温度：-10℃~40℃；相对湿度：≤60% RH（相对湿度）。存放地点应干燥、通风，远离酸、碱、盐等腐蚀性化学品。地面应铺设木垫板或橡胶垫，严禁直接接触水泥地面（水泥中的碱性物质可能导致表面腐蚀）。禁止与重金属粉末（如铜粉、铁粉）混放，防止电化学腐蚀。

**包装规范**：

每卷冷轧板先用中性防锈纸（含气相缓蚀剂）包裹，再套入聚丙烯塑料薄膜袋，袋内放置硅胶干燥剂（每卷不少于50g）。外层采用木箱或高强度编织袋固定，木箱内壁加泡沫衬垫防止碰撞。对于出口订单，另加防潮铝箔袋和真空封装。

**运输注意事项**：

运输过程中应使用封闭式货车，避免雨淋和暴晒。卷材应立放（轴心垂直）或平放（不可倾斜），用绑带固定于托盘上，防止滚动。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面（钢丝绳可能造成压痕或划伤）。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在包装上堆放重物。

## 九、加工操作规范

**切割**：

推荐采用激光切割（光纤激光器，波长1070nm，功率50~200W，切割速度10~50mm/s，辅助气体为氩气或氮气，纯度≥99.995%）。切割后边缘应进行打磨或电解抛光，去除热影响区（通常厚度0.02mm）和毛刺。禁止使用普通砂轮片切割，因为砂轮中的粘结剂可能嵌入材料表面，导致腐蚀风险。对于厚度≤0.10mm的板材，可采用精密冲裁（模具间隙控制在0.005mm以内）。详细操作参数表请向上海墨钜索取说明书。

**焊接（适用于支架端部焊接或组件组装）**：

推荐采用微束等离子焊或脉冲激光焊。填充金属：使用同牌号L605焊丝（直径0.1mm~0.3mm）。焊接电流：5~20A（脉冲）；电压：10~15V；焊接速度：10~30mm/min；层间温度：≤100℃（强制冷却）。保护气体：氩气（纯度≥99.999%），流量8~15L/min，背面同时保护。焊后热处理：1100℃~1150℃固溶处理（真空炉或氩气保护炉），保温10~15分钟，然后快冷（氩气淬火）。注意事项：焊接前必须清洁表面（酒精或丙酮擦拭），禁止使用含氯溶剂；焊接后必须进行X射线或渗透检测（PT）确认无裂纹。详细焊接工艺参数包请向上海墨钜索取。

**热处理**：

固溶处理：温度1150℃~1200℃，保温时间按板厚计算（每毫米厚度保温3~5分钟，但最短不少于10分钟），冷却方式为水淬（冷却速度≥500℃/min）或氩气淬火（用于薄板，防止变形）。时效处理：对于需要提高硬度的场合，可在500℃~600℃时效2~4小时，空冷。注意事项：热处理前应清洗去除表面油污；真空炉热处理时真空度应≤1×10⁻³Pa；禁止在氧化性气氛中加热，否则表面会形成氧化铬层（影响后续加工）。热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

心脏支架植入属于介入手术，由专业医生在导管室完成。对于非植入用途（如工业设备），连接件材质应选用同牌号L605或更高级别的钴基合金（如MP35N），避免异种金属接触引起电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的材料，如PTFE（聚四氟乙烯，不含卤素时可用）或纯石墨垫片，禁止使用含氯橡胶垫片。安装后如需进行酸洗钝化，应使用硝酸溶液（20%~30% HNO₃，50℃~60℃，浸泡20~30分钟），然后彻底去离子水冲洗。

**日常维护方法**：

对于工业设备中的L605部件，清洁周期建议每3个月一次，使用中性清洗剂（pH 6~8，不含氯离子和表面活性剂）或去离子水擦拭。对于表面出现轻微氧化色（如淡黄色），可用氧化铝抛光膏（粒度≤1μm）进行机械抛光恢复光洁度。长期停用时，应涂覆防锈油（如羊毛脂基防锈剂）并密封保存。

**常见故障及解决方法**：

1）**表面点蚀**：若发现点蚀坑（直径<0.5mm），可能由氯离子腐蚀引起。处理方法：用2000目砂纸局部打磨点蚀区域，然后重新钝化（20% HNO₃，室温浸泡15分钟）。若点蚀深度超过0.1mm，需更换部件。

2）**焊缝开裂**：焊接后出现微裂纹，通常由焊接应力或焊后未及时热处理引起。处理方法：打磨去除裂纹区域（须延伸至裂纹两端各5mm），重新焊接并立即进行固溶处理。若裂纹贯穿焊缝，整件报废。

3）**变形**：冷轧板在切割后出现翘曲（平面度超差>0.02mm/mm），可通过真空热压校平（1050℃，保温10分钟，压力0.1MPa，氩气保护）。

## 十一、安全警示与应急处理

**高温操作安全**：

进行热处理（1150℃~1200℃）时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩（防热辐射）和阻燃服（如Nomex材质）。禁止触碰未冷却的工件（表面温度可高达1200℃），必须在炉内冷却至200℃以下方可取出。现场应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（高温金属遇水会剧烈汽化导致爆炸）。

**切割加工安全**：

使用激光切割时，操作人员必须佩戴防护面罩（遮光号≥OD5，波长1064nm），防止激光反射损伤眼睛。切割区域应设置排烟系统（风量≥2000m³/h），将产生的金属烟尘（含钴、铬氧化物）及时排出，防止吸入中毒。火花隔离：切割工位周围1米内不得放置易燃物品（如纸张、油布），地面铺设防火毡。

**产品损坏或腐蚀后的应急处理**：

若L605产品在运输或使用中发生破损（如开裂、断裂），应立即停机隔离，切断介质源（如液体、气体）。人员应佩戴防化手套和护目镜，避免直接接触破损处（可能存在尖锐边缘）。若产品已腐蚀并泄漏介质（如酸性溶液），应使用碳酸氢钠（小苏打）中和泄漏液，然后收集并用容器密封。废弃物按危险废物（HW类，代码HW49或HW17）分类，委托有资质的单位处置。皮肤接触：立即用大量清水冲洗15分钟；眼睛接触：用洗眼器冲洗至少20分钟，并就医。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从材料选型到成品检验的全流程指导。

## 十三、购买建议

在选择L605冷轧板时，建议从以下维度评估匹配度：1）**应用场景匹配度**：心脏支架需重点关注厚度公差（±0.005mm）和表面粗糙度（Ra≤0.05μm）；若用于骨科植入物，则需额外关注疲劳强度和耐磨性。2）**关键性能参数**：对于耐腐蚀性，PREN（点蚀当量数）可按公式PREN = Cr% + 1.5×Mo% + 0.5×W%计算，L605的PREN约为28（典型值），适用于中等腐蚀环境；若需更高耐蚀性，可考虑Hastelloy C-276（PREN≈65）。对于高温性能，需核对800℃~1000℃的持久强度数据。3）**认证要求**：医疗器械用材料需通过ISO 13485认证和ASTM F90标准验证；出口欧洲需CE标志；用于海洋工程需NACE MR0175认证。4）**备品备件比例**：建议首次采购时按实际需求量的10%~15%增加备品，用于工艺调试和损耗替换。建议用户核对上海墨钜原厂质保书上的化学成分和力学性能数据，并要求提供第三方检测报告（如SGS、BV）以验证性能，第三方检测费用常规项目由上海墨钜承担。

## 十四、价格标准

L605冷轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间（人民币，含税，以实际报价为准）：

- 厚度0.08mm~0.12mm，宽度≤200mm：800~1200元/公斤（小批量，≤50公斤）

- 厚度0.15mm~0.20mm，宽度≤300mm：600~900元/公斤（批量，≥200公斤）

- 附加技术要求：如需双认证（ASTM+ISO）、第三方检测（SGS/BV）或定制热处理（如特殊时效工艺），价格上浮10%~15%。

批量折扣政策：单次采购≥5吨可享5%~12%折扣；≥10吨可享12%~20%折扣。小批量试样（≤10公斤）加价15%~20%，以覆盖包装和检测成本。提示：具体报价请联系曾先生获取精确订单报价，我们将根据您的图纸或工艺要求提供定制化方案。

## 十五、服务与保障

**质保期**：自交付之日起12个月。如因材料内在质量缺陷（如夹杂物超标、化学成分不符、力学性能不达标）导致产品失效，上海墨钜提供免费更换或全额退款。缺陷认定需提供第三方检测报告或双方认可的实验室数据。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。质保书可通过批次编号在线查询。

**技术支持**：24小时内远程指导（电话、邮件或视频会议）；如需现场服务，48小时内工程师抵达客户工厂，协助解决加工、焊接或热处理问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、金相检验）费用由上海墨钜承担；非常规项目（如疲劳测试、腐蚀试验）费用双方协商。

**备品保障**：该产品停产后五年内，上海墨钜仍提供同质替代材料（如升级牌号L605+）或定制加工服务，确保客户备品备件供应不中断。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。如确认需返厂处理，物流费用由上海墨钜承担。
