Alloy 48冷轧板冲压拉伸件用软磁性能与板厚公差

# Alloy 48冷轧板冲压拉伸件用软磁性能与板厚公差产品介绍

## 一、产品概述与适用范围

Alloy 48是一种典型的铁镍系精密合金，属于软磁合金大类，典型牌号为Alloy 48（亦称4J48或Ni48）。该合金以约48%的镍含量为核心成分，具有稳定的低膨胀系数和优异的软磁性能，特别适用于对磁导率、矫顽力及尺寸稳定性要求极高的精密电子与仪器仪表部件。

该产品主要使用温度范围为-60℃至+400℃，在此区间内合金的磁性能与热膨胀系数保持高度稳定。核心优势包括：一、磁导率高达25000以上（典型值，以实际产品质保书为准），初始磁导率优异，适合弱磁场条件下的磁屏蔽与磁路元件；二、矫顽力低，通常低于2.0 A/m，磁滞损耗小，有利于高频响应；三、冷轧板厚度公差可控制在±0.02mm以内，满足精密冲压拉伸成型对板厚一致性的严苛要求；四、合金组织均匀，晶粒度控制在7-10级之间，冲压拉伸后表面光洁、无开裂；五、良好的加工硬化与退火匹配性，可通过热处理调整磁性能与机械性能的平衡。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及精密冷轧生产线，严格执行ASTM F30、GB/T 15018及客户定制标准。全流程工艺可追溯，从原料检验到成品出厂均建立批次档案，确保每卷冷轧板质量一致。

## 三、核心功能

Alloy 48冷轧板在冲压拉伸件应用中具备以下核心功能：

1. **高磁导率与低矫顽力功能**：在弱磁场条件下（如地磁场或屏蔽环境），合金的初始磁导率可达到20000以上，最大磁导率超过25000（典型值，以实际产品质保书为准），矫顽力低于2.0 A/m，确保磁路元件的高灵敏度与低损耗。

2. **精密尺寸控制功能**：冷轧板厚度公差严格控制在±0.02mm范围内，宽度公差±0.5mm，平整度≤2mm/m，满足精密冲压模具对材料厚度的重复性要求，避免因板厚波动导致的冲压拉伸变形或尺寸超差。

3. **优良的冲压拉伸成型性能**：合金在退火状态下具有适中的强度与良好的塑性，延伸率可达35%以上（典型值），杯突试验值（埃里克森值）大于10mm，适合深冲、拉伸、翻边等复杂成型工艺，成型后表面无橘皮、起皱或微裂纹。

4. **稳定的热膨胀匹配性能**：在-60℃至+400℃范围内，合金的平均线膨胀系数约为8.5×10^-6/℃（典型值），与玻璃、陶瓷及半导体材料的热膨胀曲线高度匹配，适用于玻璃封接或陶瓷焊接组件，避免热应力导致的密封失效。

5. **良好的焊接与镀覆适应性**：合金对氩弧焊（TIG）、电阻焊及钎焊均有良好的适应性，焊接后磁性能可通过退火恢复；同时表面可进行镀镍、镀金或化学镀处理，满足电子元件的导电与防腐需求。

## 四、技术特点

### 合金设计思路

Alloy 48以镍为主要合金化元素（约48%），铁为基体，通过精确控制镍含量（±0.5%）来锁定合金的居里点（Curie temperature，即铁磁性材料失去自发磁化强度的温度）与热膨胀特性。镍含量的微小波动会显著影响磁导率与膨胀系数，因此冶炼过程中的成分控制是核心技术。此外，合金中添加微量锰、硅、碳等元素以细化晶粒、改善加工性能，但严格控制杂质元素（如硫、磷、氧、氮）含量，避免其对磁性能产生不利影响。

### 冶炼工艺

采用真空感应熔炼（VIM）进行初炼，确保合金成分精确且气体含量低；随后进行电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，进一步降低非金属夹杂物（如氧化物、硫化物）含量，提高合金纯净度。精炼后的钢锭经锻造开坯、热轧、冷轧至目标厚度，冷轧过程中采用多道次小变形量工艺，配合中间退火以消除加工硬化。

### 热处理制度

最终热处理为真空或保护气氛退火（氢气或氩气）。退火温度范围为950℃至1050℃，保温时间根据板厚确定（通常为15-30分钟/毫米），随后以控制冷却速率（约50℃/小时）冷却至600℃以下，最后快速冷却至室温。该制度可消除冷轧应力、促进晶粒均匀长大（目标晶粒度7-10级）、优化磁畴结构，从而获得最佳软磁性能。对于冲压拉伸件，可在成型后进行去应力退火（约650℃-700℃，保温1-2小时，空冷），以恢复局部变形区域的磁性能。

### 显微组织控制

合金组织为单一奥氏体相（面心立方结构，FCC），无磁性相析出。晶粒度控制在7-10级（ASTM标准），确保磁导率与机械性能的平衡。通过控制退火温度与时间，避免晶粒异常长大（导致磁性能下降）或晶粒过细（导致矫顽力升高）。采用金相显微镜（OM）和扫描电镜（SEM）定期监控组织均匀性。

### 无损检测及质量保证

每卷冷轧板均进行超声波探伤（UT）检测内部缺陷（如分层、夹杂物），检测灵敏度符合ASTM A578标准C级。表面缺陷通过涡流探伤（ET）或液体渗透检测（PT）排查。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析。磁性能检测包括直流磁滞回线测量（采用冲击法或振动样品磁强计VSM）和初始磁导率测试。每批次产品附有原厂质保书，所有检测数据可追溯。

## 五、应用领域

1. **电子元器件行业**：用于制造磁屏蔽罩、磁芯、变压器铁芯、继电器磁路元件等，要求高磁导率与低损耗。

2. **精密仪器仪表行业**：应用于精密压力表、航空仪表、陀螺仪中的磁屏蔽组件及热膨胀匹配部件。

3. **航空航天领域**：用于卫星、导航系统及航空电子设备中的精密磁路元件及密封连接件。

4. **通信设备行业**：用于滤波器、隔离器、环形器中的磁屏蔽及磁路结构件。

5. **医疗设备行业**：用于核磁共振成像（MRI）设备中的磁屏蔽部件及精密传感器外壳。

6. **半导体设备行业**：用于离子注入机、刻蚀机中的磁屏蔽腔体及热膨胀匹配连接件。

## 六、产品详细参数

### 化学成分（wt%）

镍（Ni）：47.0-49.0；铁（Fe）：余量；锰（Mn）：≤0.60；硅（Si）：≤0.30；碳（C）：≤0.05；磷（P）：≤0.020；硫（S）：≤0.020；氧（O）：≤0.005；氮（N）：≤0.005。其余杂质元素总量≤0.50。

### 力学性能（室温典型值，以实际产品质保书为准）

抗拉强度（Rm）：450-550 MPa；屈服强度（Rp0.2）：200-300 MPa；延伸率（A）：≥35%；硬度：HV 130-170（退火态）；冲击功（KV2）：≥100 J（室温）。高温性能（300℃）：抗拉强度≥350 MPa；延伸率≥25%。

### 物理性能（典型值）

密度：8.15 g/cm³；熔点：1430℃-1450℃；热导率（25℃）：15 W/(m·K)；（300℃）：20 W/(m·K)；电阻率（25℃）：0.45 μΩ·m；线膨胀系数（20℃-400℃）：(8.5±0.5)×10^-6/℃；弹性模量：180 GPa（室温）；居里温度：约480℃。

### 磁性能（典型值，以实际产品质保书为准）

初始磁导率μi：≥20000；最大磁导率μmax：≥25000；矫顽力Hc：≤2.0 A/m；饱和磁感应强度Bs：1.5-1.6 T；剩余磁感应强度Br：≤0.5 T；磁滞损耗（50Hz，1.0T）：≤0.5 W/kg。

### 产品规格范围

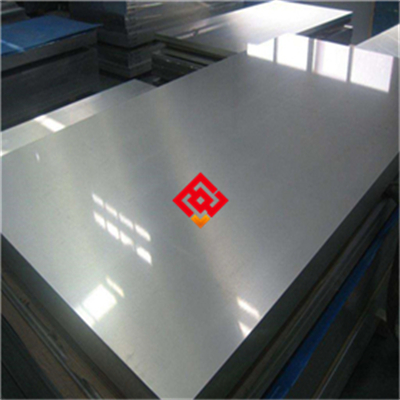

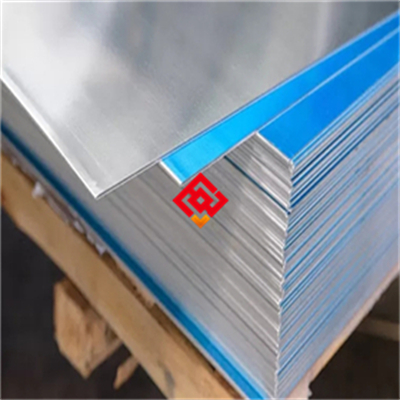

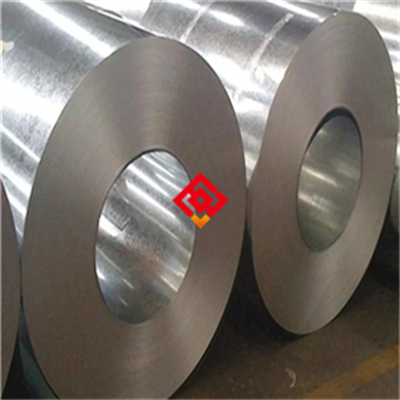

冷轧板：厚度0.10-2.00 mm；宽度100-600 mm；长度500-2000 mm（可定尺交货）。可提供卷料（带卷）或平板。特殊厚度公差（如±0.01mm）需定制。

### 交货状态

退火态（软态），表面经酸洗、抛光或磨光处理（Ra≤0.8μm）。可提供涂油防锈或覆膜保护（根据客户要求）。包装采用防潮纸+塑料薄膜+干燥剂+木箱/编织袋。

### 批次溯源码解读

编码规则示例：MJ-Alloy48-202506-A0123-HT01-0.5×200。其中：MJ为上海墨钜代码；Alloy48为牌号；202506为生产年月（2025年6月）；A0123为炉号；HT01为热处理批号；0.5×200为厚度×宽度规格。客户可通过该编码向上海墨钜索取原厂质保书（含化学成分、力学性能、磁性能、探伤报告）。

## 七、注意事项

1. **避免长期服役于超过400℃的环境**：超过居里温度（约480℃）后合金将失去铁磁性，且高温下晶粒可能异常长大，导致磁性能不可逆下降。

2. **禁止接触强氧化性介质**：如浓硝酸、王水、氯气等，合金中的镍元素在强氧化环境中可能发生钝化层破坏，导致点蚀或晶间腐蚀。

3. **冲压拉伸后必须进行去应力退火**：加工硬化会显著提高矫顽力（可能升高至5-10 A/m），退火可恢复磁性能，退火温度应控制在650-700℃，避免超过750℃以防晶粒粗化。

4. **焊接后必须进行退火处理**：焊接热影响区会产生残余应力及组织变化，导致磁性能下降。退火应在保护气氛中进行，温度950-1050℃，保温后控制冷却。

5. **表面划伤风险**：冷轧板表面光洁度直接影响磁屏蔽效果，划伤或压痕可能成为磁畴钉扎点（pin point，即阻碍磁畴壁移动的缺陷点），增加矫顽力。搬运时应使用软质吊带或真空吸盘，避免金属工具直接接触。

6. **加工硬化倾向**：合金在冷变形（如冲压、拉伸）过程中会产生显著加工硬化，变形量超过15%时应进行中间退火，否则可能导致成型开裂或模具磨损加剧。

## 八、存储与运输指南

### 存储环境要求

存储温度：10℃-35℃；相对湿度：≤60%（推荐≤45%）。地面垫材：使用木质托盘或橡胶垫板，高度≥100mm，避免直接接触水泥地面。禁止混存的物质：酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）、含氯溶剂及活性气体（如氯气、氨气）。

### 包装规范

防潮防锈：采用聚乙烯塑料薄膜（厚度≥0.05mm）包裹，内放干燥剂（硅胶包），外用木箱或高强度编织袋封装。木箱内衬防震泡沫，防止运输中碰撞。每件包装外贴标签，注明牌号、规格、批次号、净重及“防潮”“小心轻放”标识。

### 运输注意事项

固定方式：使用捆扎带或软质卡扣固定在托盘上，禁止使用钢丝绳直接接触板材。防雨防暴晒：运输车辆必须加盖防雨篷布，禁止露天运输或暴晒。吊装要求：使用吊带或专用夹具，禁止钢丝绳直接接触板材表面。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在包装上堆放重物。

## 九、加工操作规范

### 切割

推荐方法：小批量或薄板（≤0.5mm）采用激光切割（光纤激光，功率500-1000W，切割速度5-20m/min）；中厚板（0.5-2.0mm）采用精密带锯（锯条齿距4-6mm，线速度20-40m/min）或水刀切割（磨料加砂，水压350-400MPa）。切割后应用细砂纸（400#以上）或锉刀打磨边缘毛刺，去除热影响区（激光切割后热影响区宽度应≤0.1mm）。禁止使用普通砂轮片切割，因其可能引入铁基杂质污染表面，影响磁性能。

### 焊接（如适用）

推荐方法：钨极氩弧焊（TIG），采用直流正接（DCEN）。填充金属：推荐使用同材质Alloy 48焊丝或镍基合金焊丝（如ERNi-1）。焊接参数：电流80-150A，电压10-15V，焊接速度5-15cm/min；层间温度≤100℃；保护气体：高纯氩气（纯度≥99.996%），流量8-15L/min。焊后热处理：应立即进行去应力退火（650-700℃，1-2小时，空冷）或完全退火（950-1050℃，保护气氛，控制冷却）。注意事项：焊接前应清除表面油污、氧化膜；禁止使用含氯清洗剂；焊接时保持短弧，避免钨极污染。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶退火：温度950-1050℃，保温时间按板厚15-30分钟/毫米计算，保护气氛（氢气或氩气，露点≤-40℃），冷却方式为控制冷却（50℃/h至600℃，然后快速冷却）。去应力退火：温度650-700℃，保温1-2小时，空冷或炉冷。注意事项：退火前必须清洗去除油污，否则可能产生渗碳或氧化；禁止在空气气氛中直接加热，否则表面氧化层难以去除，影响磁性能。

## 十、安装与维护建议

### 安装要点

推荐连接件材质：使用同材质（Alloy 48）或更高级别镍基合金（如Alloy 52、4J50）螺栓、螺母，避免使用不锈钢304或碳钢连接件，以防电化学腐蚀或热膨胀不匹配。密封垫片选型：选用不含卤素、硫或氯的垫片（如纯铝垫片、聚四氟乙烯垫片PTFE），禁止使用含氯橡胶或石棉垫片。安装后应进行酸洗钝化处理（适用于焊接件）：采用20%硝酸+5%氢氟酸溶液（体积比），常温浸泡15-30分钟，然后用去离子水冲洗干净，干燥后涂防锈油。

### 日常维护方法

清洁周期：每3-6个月清洁一次（视环境洁净度而定）。清洗剂类型：中性清洗剂（pH 6-8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或强酸强碱。清洁后用软布擦干或压缩空气吹干。防锈/防氧化处理：长期停用或存储时，应涂覆防锈油（如VCI气相防锈油）或真空包装。

### 常见故障及解决方法

1. **表面点蚀**：原因多为接触含氯介质或清洗剂不当。处理措施：用细砂纸（600#以上）打磨点蚀区域，重新进行酸洗钝化，更换清洗剂。

2. **焊缝开裂**：原因可能是焊接参数不当、填充金属不匹配或未进行焊后热处理。处理措施：清除开裂焊缝，重新焊接并严格控制层间温度，焊后立即进行去应力退火。

3. **冲压拉伸件变形或磁性能下降**：原因多为冷变形量过大、中间退火缺失或最终退火温度不足。处理措施：对变形件进行去应力退火（650-700℃），并检查冲压模具间隙是否合理。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却工件（工件温度可能高达1000℃以上），现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水可能导致高温工件炸裂或触电）。

### 切割加工安全

使用激光切割时，必须佩戴防护眼镜（激光防护波长1064nm，OD≥4），排烟系统必须有效（抽风量≥3000m³/h），切割区域设置火花隔离帘，防止火花引燃周围易燃物。使用带锯或水刀时，应佩戴护目镜及防切割手套。

### 产品损坏或腐蚀后的应急处理

若发现产品因腐蚀导致泄漏或破损（如用于密封或屏蔽的部件），应立即停机隔离，切断介质源（如腐蚀性气体或液体），人员穿戴防酸碱手套、护目镜及防护服。泄漏介质应根据其性质（如酸、碱、溶剂）进行中和（如用碳酸氢钠中和酸）或收集（用吸附棉或沙土吸附），废弃物按危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类收集，交由有资质的处理单位处置。严禁直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Alloy 48冷轧板时，建议从以下角度评估：应用场景匹配度，如磁屏蔽、热膨胀匹配或精密冲压件，需明确磁导率、厚度公差与表面要求；关键性能参数，如初始磁导率（≥20000）、矫顽力（≤2.0 A/m）、厚度公差（±0.02mm），以及PREN值（点蚀当量，Alloy 48不适用，但可参考镍含量与纯净度）；认证要求，如是否需要船级社认证（如DNV、ABS）、NACE MR0175（适用于酸性环境）或ISO 9001体系认证；备品备件比例，建议初次采购时多购10-15%作为工艺调试及备件。强烈建议用户核对上海墨钜原厂质保书（核对批次号、化学成分、磁性能数据），并要求提供第三方检测报告（如SGS、BV）以验证性能指标。

## 十四、价格标准

Alloy 48冷轧板价格受型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：厚度0.1-0.5mm的冷轧板约为180-280元/公斤；厚度0.5-2.0mm的冷轧板约为150-220元/公斤。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享12-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%。附加技术要求（如双认证、第三方检测、定制热处理）将按实际成本加收10-15%。提示：具体报价请联系曾先生（021-67898711）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、内部夹杂、磁性能不达标）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、超声波探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行成分、力学、磁性能及探伤检测，常规检测项目费用由上海墨钜承担（客户指定非常规项目除外）。

**备品保障**：产品停产后五年内，仍提供同质替代牌号或定制加工服务，确保客户持续生产。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
