# 4J38冷轧板高气密性接头用磁性能及厚度公差产品介绍

## 一、产品概述与适用范围

本产品属于**精密合金**大类，典型牌号为**4J38**，是一种专为高气密性接头设计的铁镍基定膨胀合金。4J38合金的核心特性在于其可控的磁性能与极低的膨胀系数，能够在-60℃至+300℃的宽温度范围内保持稳定的尺寸一致性。该材料特别适用于需要高气密性封装与精密匹配的电子元器件、真空器件及航空传感器等领域。核心优势包括：一是磁性能稳定，矫顽力低，适合高频响应环境；二是厚度公差精准，冷轧板厚度偏差可控制在±0.01mm以内，满足高精度加工需求；三是膨胀系数与玻璃、陶瓷匹配良好，可有效避免热应力开裂；四是气密性优异，经氦质谱检漏可达1×10⁻⁹ Pa·m³/s级别；五是加工表面光洁度高，可直接用于镀金或焊接前处理。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密冷轧机组及全自动热处理生产线，严格执行ASTM F30、GB/T 15018等国内外标准。全流程工艺可追溯，从原材料入厂到成品出库均实施批次编码管理，确保每一卷4J38冷轧板的化学成分、力学性能及尺寸精度均符合设计要求。

## 三、核心功能

1. **低膨胀与尺寸稳定功能**：4J38合金在-60℃至+300℃范围内线膨胀系数约为4.5×10⁻⁶/℃至5.2×10⁻⁶/℃（典型值，以实际产品质保书为准），与硬玻璃及95%氧化铝陶瓷的膨胀曲线高度吻合，可有效防止封装后因热循环导致的接头泄漏。

2. **磁性能可控功能**：通过精确控制镍含量（38%±0.5%）及退火工艺，合金的磁导率可稳定在1.5～2.0 mH/m（典型值），矫顽力低于40 A/m，确保在高频电磁环境中磁滞损耗极低，适用于精密传感器及继电器触点。

3. **高气密性密封功能**：冷轧板表面经特殊酸洗与抛光处理，粗糙度Ra可达0.2μm以下，配合精密冲压或激光焊接工艺，可实现金属-玻璃或金属-陶瓷的无缝封接，气密性指标优于行业通用标准。

4. **精密加工适应性功能**：材料具有良好的冷冲压、深拉伸及弯曲性能，延伸率≥30%（典型值），可加工成复杂形状的接头、壳体及法兰件，且加工后不产生明显回弹或微裂纹。

## 四、技术特点

**合金设计思路**：4J38属于铁镍二元系定膨胀合金，核心元素镍含量控制在38%左右，通过调节镍与铁的比例，使合金在居里点（约280℃）附近获得与硼硅玻璃或氧化铝陶瓷相匹配的膨胀曲线。微量锰、硅元素用于脱氧并改善加工塑性，碳含量严格控制在0.05%以下，以避免碳化物析出影响磁性能。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段在真空条件下熔炼，去除钢液中的气体及低熔点杂质；ESR阶段通过电渣精炼进一步降低硫、氧含量，提高合金纯净度。最终铸锭经均匀化退火后开坯轧制。

**热处理制度**：冷轧板出厂前执行再结晶退火，温度控制在800℃～850℃，保温时间按板厚每毫米3分钟计算，随后以≤50℃/小时的速率炉冷至400℃以下，最后空冷至室温。该制度可消除冷加工应力，获得均匀的等轴晶组织，晶粒度控制在5～7级（ASTM标准）。

**显微组织控制**：成品组织为单一奥氏体相，晶界无碳化物或析出相分布。通过控制退火气氛（露点≤-40℃的氢氮混合气），防止表面氧化或脱碳。必要时可进行磁性能检测，确保每批次产品的矫顽力与磁导率一致性。

**无损检测及质量保证**：每卷冷轧板均经过100%超声波探伤（C扫描，频率5MHz），检测内部微裂纹、夹杂及分层缺陷。表面采用涡流探伤（频率100kHz）检查划伤、凹坑及边缘毛刺。同时，每批次取样进行光谱化学分析（直读光谱仪）及氦质谱检漏测试，数据记录于批次档案中。

## 五、应用领域

- **航空航天领域**：用于制造航空发动机传感器接头、陀螺仪外壳及压力传感器基座，要求高气密性与温度循环可靠性。

- **电子封装行业**：用于半导体器件、混合集成电路的金属-玻璃封装外壳，以及真空继电器、行波管等真空器件的引线端子。

- **医疗设备领域**：用于植入式医疗器械（如心脏起搏器）的外壳密封圈及连接器，需通过生物相容性测试。

- **精密仪器仪表**：用于高精度压力表、差压变送器及真空计的弹性膜片与接头，要求弹性稳定且无磁滞。

- **核工业领域**：用于核反应堆控制棒驱动机构中的密封组件，需耐受中子辐照与高温腐蚀环境。

- **光纤通信行业**：用于光模块的金属化封装及光纤接头，要求热膨胀匹配以降低光路偏移。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：37.5～38.5；

铁（Fe）：余量；

碳（C）：≤0.05；

锰（Mn）：0.30～0.60；

硅（Si）：0.15～0.30；

磷（P）：≤0.020；

硫（S）：≤0.020。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥450 MPa；

屈服强度：≥250 MPa；

延伸率：≥30%；

硬度：HV 140～170；

冲击功（V型缺口）：≥60 J。

**物理性能**：

密度：8.18 g/cm³；

熔点：约1430℃；

热导率（20℃）：16.7 W/(m·K)；

电阻率（20℃）：0.48 μΩ·m；

线膨胀系数（20℃～300℃）：4.8×10⁻⁶/℃；

弹性模量：152 GPa。

**磁性能**：

矫顽力：≤40 A/m；

最大磁导率：1.5～2.0 mH/m；

饱和磁感应强度：1.0 T（典型值）。

**耐腐蚀与高温性能**：

在干燥空气中抗氧化性良好，长期使用温度上限300℃；

在潮湿环境中表面可能轻微氧化，建议镀金或镀镍保护；

气密性指标：氦质谱检漏漏率≤1×10⁻⁹ Pa·m³/s。

**产品规格范围**：

冷轧板厚度：0.10mm～2.00mm；

宽度：100mm～500mm；

长度：按用户要求定尺，最长可达2000mm；

也可供应卷材，卷重不超过500kg。

**交货状态**：

光亮退火状态（BA）；

表面处理：酸洗后抛光，表面粗糙度Ra≤0.4μm；

可附加涂覆防锈油或覆膜保护。

**批次溯源码解读**：

编码规则示例：MJ-4J38-202503-A0123-H01-0.5mm。

其中：MJ为上海墨钜缩写；4J38为牌号；202503为生产年月（2025年3月）；A0123为炉号（A代表VIM+ESR双联工艺）；H01为热处理批号（01批次）；0.5mm为规格代码（板厚0.5mm）。

用户可通过编码向上海墨钜索取原厂质保书，质保书中包含完整的化学成分、力学性能、磁性能及探伤报告。

## 七、注意事项

1. **避免长期服役于400℃以上温度**：超过居里点（约280℃）后膨胀系数会显著变化，超过400℃可能导致晶粒粗化及磁性能退化。

2. **禁止接触含硫或氯化物介质**：在潮湿含硫环境（如硫化氢）中，材料表面可能产生应力腐蚀裂纹，焊接后尤其敏感。

3. **加工后必须进行去应力退火**：冷冲压或深拉伸后若未及时退火，残余应力将导致后续焊接或封装时变形或开裂。

4. **焊接后需进行气密性检测**：建议采用氦质谱检漏，避免因焊接热影响区微裂纹导致漏气。

5. **表面划伤风险**：冷轧板表面光洁度高，搬运及加工时应使用软质夹具，禁止使用金属刮刀或粗糙砂纸，划伤可能成为腐蚀或泄漏起点。

6. **热处理敏感**：退火温度超过900℃可能导致晶粒异常长大，降低延伸率与磁性能均匀性。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5℃～35℃；

相对湿度上限：≤60%；

地面垫材：使用木质托盘或橡胶垫，禁止直接接触水泥地面；

禁止混存的物质：酸、碱、氯化物粉末、硫化物及重金属粉末（如铜粉、锌粉），以免发生电化学腐蚀或污染表面。

**包装规范**：

冷轧板层间夹中性纸或聚乙烯薄膜，外层包裹防潮牛皮纸，装入干燥剂袋（硅胶），最后装入木箱或高强度编织袋。外箱标注“防潮”“轻放”及批次编码。对于出口订单，额外使用铝箔真空包装。

**运输注意事项**：

运输车辆需配备篷布，防止雨水及暴晒；板材应水平放置，用尼龙带固定，禁止钢丝绳直接接触板面；吊装时使用尼龙吊带或真空吸盘，严禁抛掷或踩踏。包装箱上明确标注“禁止与腐蚀性物质混放”“禁止露天存放”“禁止踩踏抛掷”。

## 九、加工操作规范

**切割**：

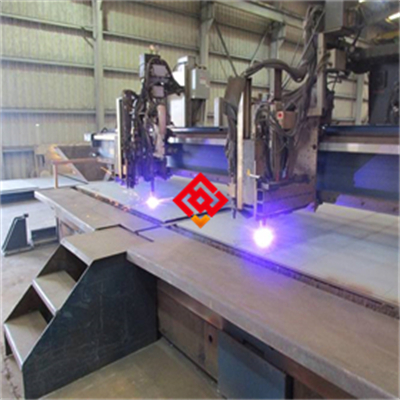

推荐方法：精密带锯（锯条齿距4～6齿/英寸，线速度20～30 m/min）或激光切割（光纤激光，功率2～3kW，切割速度1～3 m/min）。切割后边缘需用锉刀或砂纸打磨光滑，去除毛刺及热影响区。

注意事项：禁止使用普通氧化铝砂轮片切割，因其可能嵌入合金表面导致后续气密性下降。

禁止：切割时使用冷却液不足或长时间驻留同一位置，以免产生过热变色。

**焊接**（如适用）：

推荐方法：钨极氩弧焊（TIG）或激光焊。

填充金属：推荐使用同材质4J38焊丝或ERNi-1纯镍焊丝。

焊接参数：电流50～120A（直流正接），电压10～15V，焊接速度5～15 cm/min。

层间温度：≤100℃。

保护气体：高纯氩气（纯度≥99.999%），流量8～12 L/min。

焊后热处理：焊接后应立即进行去应力退火（600℃×1小时，炉冷）。

注意事项：焊接前需清洁焊接区域，去除油污及氧化膜；禁止使用含氯溶剂清洗。

禁止：在无保护气氛下进行电弧焊，否则会产生严重氧化。

**热处理**：

固溶温度：850℃（用于消除冷加工硬化）；

保温时间：按板厚每毫米3分钟计算；

冷却方式：炉冷至400℃后空冷。

注意事项：热处理过程中需通入保护气氛（氢氮混合气或氩气），防止表面氧化。

禁止：直接水淬，否则会导致组织不均匀及磁性能恶化。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**：

连接件材质：推荐使用同牌号4J38或膨胀系数相近的4J29（可伐合金）材料，避免因热膨胀不匹配导致应力开裂。

密封垫片选型：选用无卤素、无硫的纯银垫片或聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶垫片。

安装后处理：若需酸洗钝化，应使用硝酸（10%～20%）加氢氟酸（1%～3%）的混合液，温度不超过50℃，时间不超过5分钟，之后用去离子水彻底冲洗并干燥。

**日常维护方法**：

清洁周期：每3个月或根据使用环境调整；

清洗剂类型：中性不含氯的清洗剂（如异丙醇或专用电子清洗剂），禁止使用含氯溶剂或强酸碱；

防锈/防氧化处理：若表面镀金层损伤，应及时补镀或涂覆防锈油；长期存储时建议充氮密封。

**常见故障及解决方法**：

1. **表面点蚀**：通常由氯离子或硫化物污染引起。解决方法：用硝酸溶液（15%）局部清洗，钝化后重新镀层。

2. **焊缝开裂**：可能由焊接热输入过大或层间温度过高导致。解决方法：降低焊接电流至80A以下，控制层间温度≤80℃，焊后立即进行去应力退火。

3. **变形或尺寸超差**：冷加工后未及时退火。解决方法：在600℃进行1小时去应力退火，冷却后重新校平。若变形严重，需重新进行固溶处理。

## 十一、安全警示与应急处理

**高温操作安全**：

必须佩戴耐高温手套（耐温≥400℃）、面罩及阻燃工作服。禁止触碰未冷却至室温的工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属可能引发爆溅）。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号≥4号），切割区域需安装排烟系统，防止金属粉尘吸入。火花隔离要求：切割区域周围1米内不得放置易燃物，使用防火毯覆盖。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机并隔离故障区域，切断介质源（如气体或液体管路）。

2. 人员穿戴防酸手套、护目镜及防护服，避免直接接触腐蚀产物。

3. 若为酸液泄漏，使用碳酸氢钠粉末中和，收集后装入专用塑料桶；若为金属粉尘泄漏，使用湿布或专用吸尘器清理，禁止干扫。

4. 废弃物分类：4J38合金废料属于一般金属废弃物（非危险废物），但沾染酸液或有害介质的废弃物需按当地环保法规处置（可能归为HW类危险废物）。

5. 记录事件详情，及时联系上海墨钜技术团队获取处理建议。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请确认使用温度是否在-60℃至+300℃范围内，以及是否需与特定玻璃或陶瓷封装。若用于航天或医疗领域，请提前告知认证要求。

2. **关键性能参数**：重点关注线膨胀系数（20℃～300℃范围值）、磁性能（矫顽力及磁导率）及厚度公差（±0.01mm以内）。PREN值（耐点蚀当量）不适用于本产品，但可要求提供氦质谱检漏报告。

3. **认证要求**：如需船级社认证（如DNV、ABS）、NACE MR0175或ISO 13485医疗认证，请在下单时注明，上海墨钜可配合提供相关文件。

4. **备品备件比例**：建议首次采购时按实际用量上浮10%～15%作为备品，用于加工损耗及后续维护更换。

5. **核对质保书**：收货后请核对原厂质保书上的批次编码与实物标签是否一致，并要求提供第三方检测报告（如SGS、BV）以验证化学成分及磁性能。

## 十四、价格标准

4J38冷轧板的价格根据厚度、宽度、采购数量及附加技术要求浮动。参考价格区间如下（不含税，人民币）：

- 厚度0.10～0.50mm，宽度≤300mm：280～350元/公斤（小批量试样加价15%～20%）；

- 厚度0.51～2.00mm，宽度300～500mm：220～280元/公斤；

- 批量折扣政策：单次采购≥5吨可享5%～12%折扣；≥10吨可享12%～18%折扣。

- 附加服务费用：双认证（如船级社+第三方检测）加收5%～8%；定制热处理加收3%～5%。

具体报价请直接联系曾先生获取精确订单报价，以上价格为近期市场参考区间。

## 十五、服务与保障

**质保期**：自交付之日起12个月。如因材料内在质量缺陷（如成分偏差、内部裂纹、气密性不达标）导致失效，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、探伤报告及尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户咨询后24小时内提供远程技术指导；如需现场服务，48小时内安排工程师抵达客户工厂。

**检测服务**：可协助安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、室温力学、磁性能）费用由上海墨钜承担。特殊检测项目（如高温持久、氦质谱检漏）费用需提前协商。

**备品保障**：本产品停产后五年内，上海墨钜仍可提供同质替代材料或定制加工服务，确保客户产线不受影响。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。紧急情况可拨打曾先生私人电话13472787990获得即时协助。
