4J36冷轧板液化天然气船用极低膨胀率公差

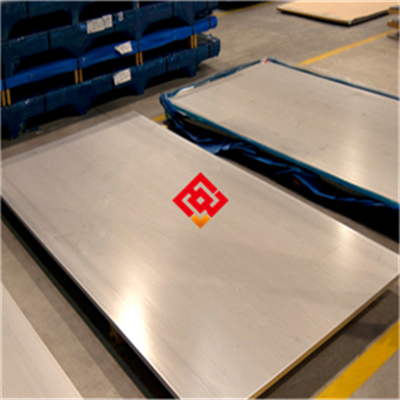

# 4J36冷轧板液化天然气船用极低膨胀率公差产品介绍

## 一、产品概述与适用范围

本产品属于铁镍定膨胀合金（Invar合金）大类，典型牌号为4J36（对应国际牌号Invar 36，UNS K93600）。该合金的核心特性是在很宽的温度范围内具有极低的热膨胀系数，尤其在-100℃至+100℃区间内膨胀率接近于零，是制造液化天然气（LNG）运输船液货围护系统核心构件的关键材料。产品专为满足液化天然气船用极低膨胀率公差要求而设计，使用温度范围为-196℃至+200℃。核心优势包括：一是从-196℃到室温的极低热膨胀系数（约1.2×10⁻⁶/℃），确保大型LNG储罐在深冷工况下的尺寸稳定性；二是优异的高韧性，在-196℃低温下仍保持良好冲击吸收功；三是良好的冷加工成形性，可满足LNG船用复杂结构件的精密制造；四是严格的尺寸公差控制，厚度公差可控制在±0.03mm以内，满足精密装配需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）等特种冶炼设备，以及精密冷轧、连续退火、精密矫平等加工产线。公司严格执行ASTM F1684、GB/T 15018及船级社规范标准，所有产品实现从冶炼到成品出厂的全流程工艺可追溯，每批次均保留完整的冶炼记录、加工参数及检验数据档案。

## 三、核心功能

第一，极低热膨胀功能：在-100℃至+100℃温度范围内，平均线膨胀系数≤1.5×10⁻⁶/℃，在LNG船液货舱-163℃工作温度下，板体尺寸变化率极小，有效防止因温差应力导致的围护系统结构失稳。

第二，深冷韧性保障功能：在-196℃低温下，纵向冲击吸收功（KV₂）典型值≥80J，确保船体在极端海况和温度交变载荷下不发生脆性断裂。

第三，精密尺寸稳定性功能：冷轧板厚度公差可控制在±0.03mm以内，宽度公差±0.5mm，平面度≤2mm/m，满足LNG船用波纹板、连接件等精密构件的装配公差要求。

第四，良好焊接适应性功能：合金碳含量低（≤0.05%），焊接热影响区脆化倾向小，配合专用焊丝（如ERNiFe-1）可实现与母材等强度的焊接接头，且焊后膨胀性能稳定。

第五，耐海洋环境腐蚀功能：在LNG船内部干燥惰性气氛及外部海洋大气环境中，表面氧化膜致密，无需额外涂层即可保持长期耐蚀性。

## 四、技术特点

合金设计思路方面，4J36合金基于铁镍二元系中的因瓦效应原理，镍含量控制在35.0%~37.0%范围内，通过精确调整镍铁比例使合金在居里点附近磁致伸缩效应与热膨胀效应相互抵消，从而实现极低膨胀系数。微量添加钴、铜等元素进一步优化低温韧性和加工性能。

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低钢中气体含量（氧≤20ppm，氮≤50ppm）及非金属夹杂物级别，确保合金纯净度。铸锭经高温均匀化退火后开坯锻造，再经多道次冷轧至目标厚度。

热处理制度包括：在830℃~880℃进行再结晶退火，保温时间根据板厚确定（每毫米约2~3分钟），然后以适当速度冷却（空冷或炉冷），以获得均匀的等轴晶粒组织。对于要求更高尺寸稳定性的产品，可在退火后增加一次稳定化处理（在300℃~350℃保温4~8小时），以消除残余应力。

显微组织控制方面，成品晶粒度控制在5~8级（ASTM标准），要求组织均匀，无明显的带状偏析。通过控制终轧温度及退火工艺，避免δ铁素体相的形成，确保全奥氏体组织。

无损检测及质量保证方面，每张冷轧板均进行100%超声波探伤（按ASTM A578或GB/T 2970标准，C级或更高级别），板边及表面进行液体渗透检测。化学成分采用直读光谱仪分析，力学性能试验按船级社规范进行。每批次产品附带原厂质保书，并可根据客户要求安排船级社（如DNV、BV、CCS等）见证检验。

## 五、应用领域

液化天然气（LNG）运输船：用于制作液货围护系统中的波纹板、连接件、角部构件及支撑结构，在-163℃超低温工况下保证船体结构的尺寸稳定性。

液化天然气储罐及接收站：用于大型低温储罐内罐壁板、底板及顶板，以及管道补偿器、膨胀节等需要极低膨胀系数的部件。

精密仪器及光学设备：用于制造高精度测量仪器、激光设备、天文望远镜等对温度变化敏感的结构件，以消除热变形对测量精度的影响。

航空航天领域：用于制作卫星天线支架、火箭燃料储箱部件、精密陀螺仪壳体等需要在极端温度交变环境中保持尺寸稳定的构件。

半导体及电子设备：用于制造光刻机基座、晶圆传输系统导轨、精密模具等对热膨胀匹配要求极高的部件。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：镍Ni 35.0~37.0；碳C≤0.05；锰Mn 0.20~0.60；硅Si≤0.30；磷P≤0.020；硫S≤0.020；钴Co≤0.50；铜Cu≤0.20；铁Fe余量。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥450MPa；屈服强度Rp0.2≥240MPa；断后伸长率A≥30%；硬度≤180HBW。低温性能（-196℃）：纵向冲击吸收功KV₂≥80J。

物理性能（典型值，以实际产品质保书为准）：密度8.15g/cm³；熔点约1430℃；热导率（20℃）约10.5W/(m·K)；电阻率（20℃）约0.80μΩ·m；平均线膨胀系数（-100℃~+100℃）≤1.5×10⁻⁶/℃；弹性模量（20℃）约148GPa。

耐腐蚀/高温性能指标：在海洋大气环境中年腐蚀速率≤0.01mm；在干燥惰性气氛中无腐蚀；高温抗氧化性能一般，建议使用温度不超过+200℃。

产品规格范围：冷轧板厚度0.5mm~6.0mm，宽度600mm~1500mm，长度1000mm~6000mm。也可根据客户要求提供定制尺寸。

交货状态：冷轧退火状态，表面经酸洗处理，呈银白色哑光表面。也可根据要求提供磨光表面或涂层保护表面。

批次溯源码解读：编码规则为MJ-4J36-年月-炉号-热处理批号-规格代码。例如：MJ-4J36-202506-2105-HT03-1.5×1200×3000，其中“MJ”代表上海墨钜，“4J36”为牌号，“202506”为生产年月，“2105”为炉号，“HT03”为热处理批号，“1.5×1200×3000”为规格。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

第一，避免在+200℃以上长期服役，超过此温度合金膨胀系数会显著增大且可能发生组织变化，导致尺寸稳定性丧失。第二，禁止与含硫、含磷介质直接接触，在高温加工（如焊接、热处理）时需注意控制气氛中的硫、磷含量，防止晶界脆化。第三，焊接后必须进行去应力退火处理（300℃~350℃，保温2~4小时），以消除焊接残余应力，恢复尺寸稳定性；禁止在未去应力状态下直接用于精密装配。第四，冷加工（如冲压、弯曲）时加工硬化倾向显著，变形量较大时需进行中间退火，防止开裂；禁止一次性变形量超过20%。第五，表面划伤会破坏氧化膜完整性，在后续使用中可能成为腐蚀萌生点，因此从下料、加工到安装全过程需保持表面保护，禁止使用含氯的标记笔或润滑剂。

## 八、存储与运输指南

存储环境要求：温度范围5℃~35℃，相对湿度上限60%。板材应平放在专用木制或橡胶垫材上，垫材高度不低于100mm，层间用软质隔板隔开，防止划伤。禁止与酸、碱、盐、重金属粉末及含硫化合物等腐蚀性物质混存。

包装规范：每张板先用中性防锈纸包裹，再用塑料薄膜密封，内附干燥剂（硅胶），外层用木箱或钢带加固的编织袋包装。包装上标注产品信息、批号、重量及“防潮”“防压”“禁止重物堆叠”等警示标识。

运输注意事项：运输过程中车辆应配备防雨篷布，不得露天暴晒或雨淋。板材应水平放置，用绑带固定牢固，防止运输中滑动碰撞。吊装时使用尼龙吊带或带橡胶护套的钢丝绳，禁止钢丝绳直接接触板面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在包装上堆放重物。

## 九、加工操作规范

切割方面，推荐使用精密带锯切割（锯条齿距2~3mm，切割速度15~25m/min）或激光切割（光纤激光，功率1~3kW，切割速度根据板厚调整）。切割后断面需用细砂轮或锉刀打磨光滑，去除毛刺和熔渣。禁止使用普通树脂砂轮片切割（易导致表面渗硫污染），禁止使用火焰切割（热影响区过大，影响膨胀性能）。注意事项：切割时保持板面清洁，避免油污沾染。

焊接方面，推荐采用钨极氩弧焊（TIG焊），填充金属选用ERNiFe-1或同品牌4J36专用焊丝。焊接电流80~150A（根据板厚），电弧电压10~15V，焊接速度100~200mm/min，层间温度控制在100℃以下。保护气体采用纯度≥99.99%的氩气，流量8~15L/min。焊后必须进行去应力退火（300℃~350℃，保温2~4小时，空冷）。禁止使用手工电弧焊（易产生飞溅和夹杂），禁止使用含硫、含氯的焊剂或保护气体。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理方面，固溶退火温度830℃~880℃，保温时间按板厚每毫米2~3分钟计算，然后空冷或炉冷。去应力退火温度300℃~350℃，保温时间2~4小时，空冷。注意事项：退火时需控制炉内气氛为中性或弱还原性，避免氧化；禁止在含硫气氛中加热。冷却速度不宜过快，防止产生内应力。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号4J36或更高级别的镍基合金（如Inconel 718），避免使用不同膨胀系数的材料产生热应力。密封垫片选型推荐使用不含卤素（氟、氯、溴）的纯石墨垫片或聚四氟乙烯垫片，禁止使用含氯橡胶垫片（可能引发应力腐蚀）。安装完成后，需对焊接区域进行酸洗钝化处理（使用硝酸和氢氟酸混合液，浓度及时间按工艺规程执行），然后用水彻底冲洗并干燥。

日常维护方法：清洁周期建议每3~6个月进行一次，使用中性清洗剂（pH值6~8）或去离子水擦拭表面，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用干净软布擦干，检查表面有无划伤、点蚀或变形。如发现表面氧化变色，可用不锈钢抛光膏进行轻度抛光处理。

常见故障及解决方法：第一，表面点蚀：可能由表面划伤或氯离子污染引起，可用细砂纸（400~600目）打磨去除点蚀坑，然后进行酸洗钝化处理，严重时需更换板材。第二，焊缝开裂：多由焊接应力未消除或填充金属不匹配引起，需去除开裂焊缝，重新焊接并严格执行焊后去应力退火。第三，板材变形：可能由不均匀加热或外力挤压引起，可通过矫平机进行冷矫平，或进行去应力退火后缓冷矫正。

## 十一、安全警示与应急处理

高温操作安全：进行焊接、退火等高温操作时，必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号10~12）及阻燃工作服。禁止用手直接触碰未冷却工件，工件冷却至室温前应设置警示标识。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温工件可能引起爆溅或触电）。

切割加工安全：切割操作人员必须佩戴防护面罩（遮光号根据切割方式选择，激光切割遮光号≥5，带锯切割需佩戴防飞溅面罩），车间必须配备排烟系统，及时排出切割产生的烟尘。切割区域设置火花隔离挡板，防止火花引燃周围可燃物。

产品损坏或腐蚀后的应急处理：如发现产品严重腐蚀或开裂导致介质泄漏（如LNG储罐），应立即停机并隔离该区域，切断介质源，疏散无关人员。操作人员需穿戴防冻服、防冻手套及防护面罩。泄漏的低温介质（如LNG）应让其自然气化扩散，严禁直接用水冲洗。腐蚀产生的废弃物（如表面处理产生的酸洗废液、打磨粉尘）应按危险废物（HW类，如HW17表面处理废物、HW06有机溶剂废物）分类收集，委托有资质的单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户从应用场景匹配度出发，首先确认使用温度范围是否在4J36合金的适用区间（-196℃至+200℃）内，若超过此范围应考虑其他牌号（如4J32或4J42）。关键性能参数需重点关注平均线膨胀系数（必须满足≤1.5×10⁻⁶/℃）及-196℃低温冲击韧性（建议≥70J）。对于LNG船用产品，必须要求提供船级社（如DNV、BV、CCS等）认证证书，同时确认产品符合NACE MR0175或ISO 15156标准（如适用）。建议客户在采购时核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数、化学成分及力学性能。备品备件比例建议按项目总用量的5%~10%储备，用于安装损耗及后期维护更换。

## 十四、价格标准

4J36冷轧板价格根据产品厚度、宽度、采购数量及附加技术要求综合确定。参考价格区间：厚度0.5mm~1.5mm规格，单价约280~380元/公斤；厚度1.6mm~3.0mm规格，单价约250~350元/公斤；厚度3.1mm~6.0mm规格，单价约220~320元/公斤。批量折扣政策：单次采购量≥5吨可享5%~12%折扣，≥10吨可享8%~15%折扣，具体折扣比例根据牌号及规格确定。小批量试样（≤100公斤）加价规则通常上浮15%~20%。附加技术要求（如船级社认证、第三方检测、定制热处理等）需另行报价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如化学成分不符、膨胀系数超标、内部裂纹等）导致产品失效的，上海墨钜将免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验报告）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导（电话或视频）；如需现场服务，48小时内安排工程师抵达客户现场。

检测服务：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、膨胀系数、超声波探伤）费用由上海墨钜承担；特殊检测项目（如高温持久、疲劳试验等）费用另议。

备品保障：产品停产后五年内，仍可提供同质替代产品（如库存现货或按原工艺定制加工），确保客户维护需求。

售后响应：产品质量问题2小时内回复确认，48小时内出具初步解决方案。如确需退货或换货，在确认问题性质后5个工作日内完成处理。
