20MnB5热轧板高强度链条用淬透性及尺寸精度

# 20MnB5热轧板高强度链条用淬透性及尺寸精度产品介绍

## 一、产品概述与适用范围

本产品属于合金结构钢大类，典型牌号为20MnB5。20MnB5是一种专为高强度链条制造而设计的低合金硼钢，其核心特性在于优异的淬透性与严格的尺寸精度控制。该材料通过添加微量硼元素（B）显著提升淬透性，使链条在热处理后获得均匀、细化的马氏体组织，从而保证链条整体强度与疲劳寿命。同时，热轧板厚度公差控制在±0.15mm以内，宽度公差控制在±1.0mm以内，满足自动化制链设备的连续进料要求。产品适用温度范围为-40℃至+350℃，在此区间内保持稳定的力学性能。核心优势包括：淬透性优异，心部硬度均匀性高；尺寸精度高，板形平直度好；焊接性能良好，适合链环焊接；冷弯性能稳定，便于链环成型；疲劳寿命长，适应重载工况。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备AOD精炼炉、连铸生产线及高精度热连轧机组，严格执行ASTM A29、GB/T 711及客户定制标准，全流程工艺可追溯。从钢水成分控制到热轧板形矫正，每一道工序均经过严格质量检验，确保每批次产品的淬透性带宽及尺寸精度稳定可靠。

## 三、核心功能

1. **高淬透性**：微量硼元素的添加使20MnB5的淬透性显著优于同碳含量的碳素钢，在油淬条件下心部硬度可达到HRC 45-52，且硬度梯度平缓，链条各截面性能一致性好。

2. **高尺寸精度**：热轧板厚度公差控制在±0.15mm，宽度公差±1.0mm，板形平直度≤3mm/m，满足高速制链设备的连续冲裁与焊接需求，减少因板厚波动导致的焊接缺陷。

3. **良好冷弯成型性**：热轧板在退火状态下伸长率≥22%，可承受链环弯曲成型过程中的大变形，不发生开裂或表面裂纹。

4. **稳定焊接性能**：碳含量控制在0.18%-0.23%，配合适当的锰、硼含量，使得链环闪光对焊或电弧焊接后热影响区组织均匀，焊接接头强度不低于母材的90%。

5. **抗疲劳性能**：经调质处理后，链条在10^7次循环下的疲劳强度可达500MPa以上，适用于矿山机械、起重设备等重载场合。

## 四、技术特点

### 合金设计思路

20MnB5的合金设计以碳（C）提供基础强度，锰（Mn）提高淬透性并细化珠光体组织，微量硼（B，0.0005%-0.003%）在奥氏体晶界偏聚，显著抑制铁素体形核，从而以极低的成本大幅提升淬透性。硅（Si）脱氧并提高回火稳定性，铝（Al）细化晶粒。

### 冶炼工艺

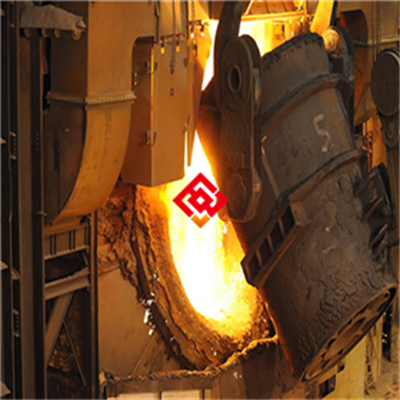

采用“电炉初炼+AOD精炼+连铸”工艺路线。AOD精炼过程中精确控制硼的收得率，避免硼与氮结合形成BN而失效。连铸过程采用电磁搅拌，确保成分均匀，避免中心偏析。

### 热处理制度

链条制造推荐热处理工艺：淬火温度880-920℃，保温时间按板厚1.5min/mm计算，油淬；回火温度400-550℃，保温时间按板厚2.0min/mm计算，空冷。通过调整回火温度可在抗拉强度1200-1600MPa范围内调节。

### 显微组织控制

淬火后显微组织为板条马氏体+少量残余奥氏体，马氏体板条宽度≤0.5μm；回火后为回火马氏体+细小碳化物。晶粒度控制在7-9级（ASTM E112），δ相控制为“无”。

### 无损检测及质量保证

每张热轧板均进行超声波探伤（UT，按ASTM A578 C级标准），表面进行目视及磁粉探伤。化学成分采用直读光谱仪分析，力学性能按批次取样检验。全流程数据录入可追溯系统。

## 五、应用领域

- **矿山机械**：用于刮板输送机链条、圆环链，承受重载与冲击。

- **起重设备**：用于电动葫芦链条、手拉葫芦链条，要求高安全系数。

- **船舶系泊**：用于锚链、系泊链，需耐海水腐蚀与高疲劳强度。

- **汽车工业**：用于传动链条、发动机正时链条，要求尺寸精度与耐磨性。

- **农业机械**：用于收割机、拖拉机传动链条，适应粉尘与潮湿环境。

- **物流输送**：用于自动化流水线链条，要求高寿命与低噪音。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：碳C：0.18-0.23；硅Si：0.15-0.35；锰Mn：1.10-1.40；磷P：≤0.025；硫S：≤0.020；硼B：0.0005-0.003；铝Al：0.015-0.050；钛Ti：≤0.03；氮N：≤0.012。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm：1200-1600MPa（调质态）；屈服强度Rp0.2：≥1000MPa；延伸率A：≥10%；断面收缩率Z：≥40%；硬度：HRC 38-48（调质态）。高温性能（300℃）：抗拉强度≥950MPa。

**物理性能（典型值）**：密度7.85 g/cm³；熔点约1480℃；热导率（20℃）46 W/(m·K)；电阻率（20℃）0.21 μΩ·m；线膨胀系数（20-400℃）12.5×10⁻⁶/℃；弹性模量210 GPa。

**耐腐蚀/高温性能**：本产品为结构钢，非不锈钢，不推荐用于强腐蚀环境。在350℃以下空气中氧化增重率≤0.1 g/m²·h。抗回火稳定性良好，回火温度低于550℃时硬度下降平缓。

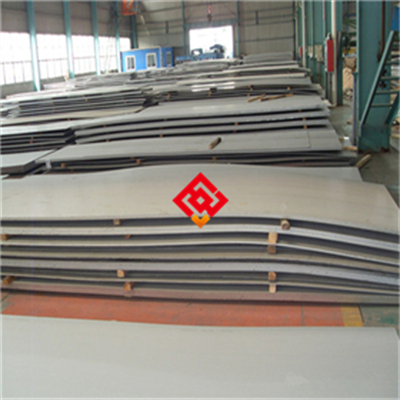

**产品规格范围**：热轧板厚度2.0-12.0mm，宽度600-1500mm，长度2000-12000mm。可定制分条宽度。

**交货状态**：热轧（HR）或退火（A），表面为热轧酸洗面或黑皮面。可根据要求提供切边、校平、表面涂油防锈处理。

**批次溯源码解读**：编码规则为“MJ-20MnB5-年月-炉号-热处理批号-规格代码”，例如“MJ-20MnB5-202503-A1234-HT01-4.0×1250”。用户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤记录及尺寸检验数据。

## 七、注意事项

1. 避免在400-600℃温度区间长期服役，此温度区域会发生回火脆性，导致冲击韧性显著下降。

2. 焊接后必须进行去应力热处理，建议在550-600℃保温1-2小时后缓冷，否则焊缝区域易产生延迟裂纹。

3. 冷弯成型时，弯曲半径应不小于板厚的2倍，否则可能产生微裂纹。

4. 材料对表面划伤敏感，划伤深度超过0.1mm可能在淬火时成为裂纹源，搬运与加工过程中应保护表面。

5. 淬火时油温应控制在40-80℃，油温过低或过高均会影响淬透性及变形控制。

6. 禁止与含硫、含磷介质长期接触，否则可能发生应力腐蚀开裂。

## 八、存储与运输指南

**存储环境要求**：温度范围-10℃至+40℃，相对湿度上限60%。板材应存放于干燥、通风的室内仓库，地面铺设木质或橡胶垫材，禁止直接接触水泥地面。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。

**包装规范**：热轧板采用塑料薄膜缠绕包装，内放干燥剂，外层用木箱或钢带捆扎。每包重量不超过2吨。包装外侧标注牌号、规格、炉号、件数及防潮标识。

**运输注意事项**：运输过程中板材应平放，并用木楔或橡胶垫固定，防止滑动。车辆必须加盖防雨篷布，严禁暴晒。吊装时使用专用吊具，禁止钢丝绳直接接触板面，以免造成压痕或划伤。

**明确禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷板材；禁止直接在地面拖拽。

## 九、加工操作规范

### 切割

推荐采用等离子切割或带锯切割。等离子切割参数：电流按板厚每毫米20-30A，切割速度200-600mm/min。带锯切割速度：20-30 m/min，进给量0.05-0.10 mm/齿。切割后需用角磨机打磨切割面，去除氧化皮及热影响区微裂纹。禁止使用普通砂轮片切割，因其可能产生过热裂纹。

### 焊接（适用于链环焊接）

推荐采用闪光对焊或TIG焊接。闪光对焊参数：闪光速度3-5mm/s，顶锻力按截面每平方毫米50-80N。TIG焊接：填充金属选用ER70S-6或同级别焊丝，焊接电流100-200A，电压12-16V，焊接速度100-200mm/min，层间温度≤150℃，保护气体为99.99%纯氩。焊后应立即进行去应力退火：550-600℃保温1小时，炉冷至300℃后空冷。禁止在未预热的情况下直接焊接，禁止使用酸性焊条。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

淬火：加热温度880-920℃，保温时间按板厚1.5min/mm计算，油淬。回火：加热温度400-550℃，保温时间按板厚2.0min/mm计算，空冷。注意事项：加热过程中应防止脱碳，可采用保护气氛或涂料保护。禁止在淬火后未回火状态下进行任何加工或使用。

## 十、安装与维护建议

**安装要点**：链条连接件（如链节、销轴）推荐使用同材质20MnB5或更高级别的合金钢（如40Cr、42CrMo），避免使用低于母材强度的材料。密封垫片应选用不含卤素（如氟、氯）的材料，以免在高温下产生腐蚀性气体。安装后的链条应进行预拉伸处理，消除初始塑性变形，再进行尺寸检测。

**日常维护方法**：清洁周期根据使用环境确定，一般每工作100小时清洁一次。清洗剂选用中性或弱碱性溶液，禁止使用含氯溶剂（如三氯乙烯）。清洁后应涂覆防锈油或链条专用润滑油。对于户外使用的链条，每季度应检查一次表面锈蚀情况。

**常见故障及解决方法**：

- 表面点蚀：检查使用环境是否存在酸性或盐雾，增加防锈油涂覆频次，严重时更换链条。

- 焊缝开裂：检查焊接工艺参数是否规范，确认焊后热处理是否执行，重新焊接并加强热处理。

- 链条变形：检查是否超负荷使用，调整张紧装置，变形严重时更换链条。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，必须佩戴耐高温手套（耐温≥300℃）、面罩及阻燃服。禁止触碰未冷却工件（表面温度可能高达800℃）。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防触电或蒸汽爆炸。

**切割加工安全**：操作等离子切割时，必须佩戴遮光号≥12的防护面罩，防止弧光灼伤眼睛。切割区域应设置排烟系统，及时排出金属烟尘。火花飞溅区域应设置防火帘，隔离易燃物。

**产品损坏或腐蚀后的应急处理**：如发现链条断裂或腐蚀泄漏，应立即停机隔离，切断链条驱动电源及润滑介质。操作人员需穿戴防酸手套、护目镜及防护服。泄漏的润滑介质或腐蚀产物应使用吸附材料收集，按危险废物（HW类）分类处置，严禁直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景选择匹配的力学性能等级：对于矿山机械链条，推荐抗拉强度≥1400MPa；对于起重设备，推荐抗拉强度≥1200MPa。关键性能参数包括淬透性Jominy曲线（可要求提供）、尺寸公差、板形平直度。如用于出口或特殊行业，需确认是否要求船级社认证（如DNV、ABS、CCS）或ISO 9001认证。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分及力学性能。

## 十四、价格标准

根据产品牌号、规格尺寸、采购数量及附加技术要求（如双认证、第三方检测、定制热处理）给出参考价格区间。20MnB5热轧板常规规格参考价格：8000-12000元/吨。批量折扣政策：≥5吨可享5-8%折扣；≥20吨可享8-12%折扣。小批量试样加价规则：单批次≤1吨上浮15-20%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏离、非金属夹杂超标、内部裂纹）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、MSDS及推荐加工工艺规程。

**技术支持**：24小时内远程指导；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。

**备品保障**：停产后五年内，仍提供同质替代材料或定制加工服务。

**售后响应**：质量问题2小时内回复，48小时内出初步解决方案。
