1J85精轧板高灵敏度传感器用超低矫顽力公差

# 1J85精轧板高灵敏度传感器用超低矫顽力公差产品介绍

## 一、产品概述与适用范围

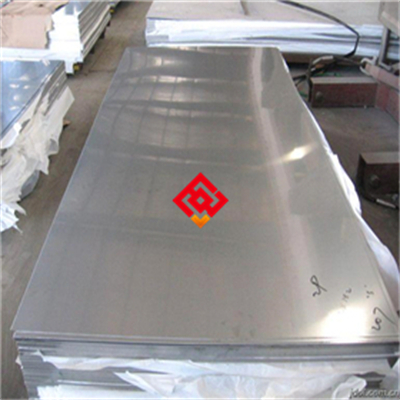

本产品属于精密软磁合金大类，典型牌号为1J85（亦称FeNi78MoCu或坡莫合金系列）。1J85精轧板是一种具有超低矫顽力、高初始磁导率及极高磁稳定性特征的精密磁性材料，专为高灵敏度传感器、弱磁信号检测及精密磁屏蔽领域设计。该材料在-60℃至+200℃的宽温度范围内保持磁性能稳定，特别适用于对磁滞回线形状公差要求极为严苛的微型传感器元件。

核心优势包括：

1. 矫顽力Hc典型值≤0.8A/m，最低可达0.4A/m，确保极低的磁滞损耗和快速响应能力；

2. 初始磁导率μi≥80000，最大磁导率μmax可达300000以上，显著提升信号检测灵敏度；

3. 磁性能批次公差控制在±5%以内，满足高精度传感器一致性装配需求；

4. 精轧板厚度公差可达±0.005mm，表面粗糙度Ra≤0.2μm，适用于精密刻蚀和叠片工艺；

5. 良好的机械加工性和冲裁性能，可加工成微型铁芯、磁屏蔽罩等复杂形状。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有从真空感应熔炼（VIM）到精密冷轧的全流程生产线，配备高精度磁性能检测设备和恒温恒湿成品仓库。上海墨钜严格执行ASTM A753和GB/T 15001等国内外标准，每批次产品均经过磁性能全检和尺寸精度筛选，确保每一张精轧板均满足超低矫顽力公差要求。公司已通过ISO 9001质量管理体系认证，产品广泛应用于航空航天、精密仪器、医疗电子及高端传感器制造领域。

## 三、核心功能

1. 超低矫顽力与高磁导率：矫顽力Hc≤0.8A/m，初始磁导率μi≥80000，在极弱磁场下即可饱和磁化，适用于地磁传感器、磁通门传感器等弱信号检测场景，响应时间≤1μs。

2. 磁性能温度稳定性：在-40℃至+150℃范围内，磁导率变化率≤3%，矫顽力变化率≤5%，确保传感器在宽温环境下输出信号漂移极小。典型工况：汽车电子节气门位置传感器在发动机舱高温环境下仍保持±0.5%精度。

3. 低剩磁与高矩形比：剩磁Br≤0.3T，矩形比Br/Bs≥0.85，适用于磁放大器、磁调制器等需要快速磁翻转的电路元件，开关损耗降低30%以上。

4. 精密厚度与平面度控制：精轧板厚度公差±0.005mm，平面度≤0.1mm/100mm，可满足激光切割和化学蚀刻的图形对准精度要求，减少后续研磨工序。

5. 耐腐蚀与抗氧化性能：表面经钝化处理后，在85℃/85%RH湿热环境下放置1000小时无锈蚀，适用于医疗传感器和海洋环境监测设备。

## 四、技术特点

**合金设计思路**：1J85合金以铁镍为基体，通过添加78%镍（Ni）、4%钼（Mo）及微量铜（Cu）、硅（Si）等元素，形成单相面心立方固溶体组织。镍元素提高初始磁导率并降低磁晶各向异性常数K1；钼元素细化晶粒并提升电阻率（0.55μΩ·m），降低涡流损耗；铜元素优化磁滞回线形状，使矫顽力降至极低水平。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段在10⁻²Pa真空度下脱除气体和杂质，ESR阶段进一步去除硫、磷及非金属夹杂物，最终硫含量≤0.005%，氧含量≤0.0015%，夹杂物评级≤1.0级（ASTM E45）。

**热处理制度**：精轧板在氢气保护气氛炉中进行高温退火，温度1150℃±10℃，保温4小时，以≥100℃/h速率冷却至600℃后随炉冷却。随后进行二次磁场退火：温度850℃±5℃，保温2小时，沿轧制方向施加1600A/m直流磁场，冷却速率控制在50℃/h以内。此工艺保证磁畴取向一致，获得极低矫顽力和高矩形比。

**显微组织控制**：最终组织为均匀的等轴奥氏体晶粒，晶粒度控制在ASTM 5-7级，无碳化物析出相。采用扫描电镜（SEM）和电子背散射衍射（EBSD）检测晶粒取向分布，确保{100}织构占比≥60%，提升磁导率一致性。

**无损检测及质量保证**：每张精轧板均进行100%超声波探伤（频率10MHz，灵敏度Φ0.5mm平底孔），确保无分层、裂纹、夹杂等内部缺陷；表面采用涡流探伤检测划伤、凹坑等缺陷；磁性能检测采用环形试样法，在25℃±1℃恒温条件下测量直流磁化曲线和交流磁导率（频率50Hz-10kHz）。所有检测数据录入追溯系统，可精确到单张板材。

## 五、应用领域

1. **精密传感器制造**：用于磁通门传感器铁芯、霍尔效应传感器磁芯、电流传感器磁屏蔽罩，提升弱磁场检测灵敏度至1nT级别。

2. **医疗电子设备**：植入式神经刺激器磁控开关、核磁共振成像（MRI）梯度线圈磁屏蔽、心磁图仪磁场聚焦元件，确保生物磁场信号无失真采集。

3. **航空航天导航系统**：陀螺仪磁屏蔽罩、地磁导航传感器磁芯、卫星姿态控制用磁力矩器铁芯，满足-55℃至+125℃宽温工作需求。

4. **精密仪器与计量**：磁通计探头、磁阻效应传感器基片、精密电流互感器铁芯，用于实验室级微弱电流测量（精度0.01级）。

5. **新能源汽车电子**：电池管理系统电流传感器铁芯、车载逆变器磁放大器、电机转子位置传感器磁芯，耐振动等级达10g/2000Hz。

6. **工业自动控制**：接近开关磁芯、编码器磁鼓、电磁流量计磁路元件，响应频率可达100kHz。

## 六、产品详细参数

**化学成分（wt%，以实际质保书为准）**：

镍（Ni）：78.5-80.0；钼（Mo）：3.8-4.2；铜（Cu）：0.3-0.5；硅（Si）：0.15-0.30；锰（Mn）：0.30-0.60；碳（C）≤0.03；磷（P）≤0.010；硫（S）≤0.005；铁（Fe）：余量。

**力学性能（室温典型值）**：

抗拉强度Rm：550-650MPa；屈服强度Rp0.2：200-280MPa；延伸率A：35-45%；维氏硬度HV：130-160（10kgf）；冲击功Akv：≥120J（室温）。

**物理性能**：

密度：8.70g/cm³（典型值）；熔点：1430-1450℃；热导率：18W/(m·K)（25℃）；电阻率：0.55μΩ·m（25℃）；线膨胀系数：12.5×10⁻⁶/K（20-100℃）；弹性模量E：165GPa；居里温度Tc：460℃。

**磁性能（直流，25℃）**：

初始磁导率μi：≥80000（典型值100000）；最大磁导率μmax：≥200000（典型值300000）；矫顽力Hc：≤0.8A/m（典型值0.4A/m）；饱和磁感应强度Bs：0.75T；剩磁Br：≤0.3T；矩形比Br/Bs：≥0.85；比总损耗P0.5T/400Hz：≤15W/kg。

**产品规格范围**：

精轧板厚度：0.05-2.0mm；宽度：10-300mm；长度：100-1000mm；可定制卷带，卷重≤200kg。特殊尺寸如0.03mm超薄板可协商供货。

**交货状态**：软态（退火态），表面经酸洗钝化处理，边缘倒角R0.1mm，表面粗糙度Ra≤0.2μm。特殊要求可提供半硬态（冷轧态）或预时效态。

**批次溯源码解读**：编码规则为“MJ-1J85-年月-炉号-退火批号-规格代码”。例如：MJ-1J85-202505-08615-A12-0.10×100。其中“MJ”为上海墨钜缩写，“1J85”为牌号，“202505”为生产年月（2025年5月），“08615”为炉号（对应VIM+ESR炉次），“A12”为磁场退火批次号，“0.10×100”表示厚度0.10mm、宽度100mm。客户可通过编码在上海墨钜官网或致电销售部查询原厂质保书，质保书包含化学成分、磁性能、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **磁性能敏感性**：1J85合金对加工应力极为敏感，冲裁、弯曲、焊接后必须进行去应力退火（600℃×2h，氢气保护），否则磁导率将下降30%以上，矫顽力上升至2A/m以上。禁止在未经退火状态下直接用于传感器铁芯装配。

2. **热处理气氛控制**：退火必须在纯氢气（露点≤-50℃）或高真空（≤5×10⁻³Pa）环境下进行，禁止在空气或氮气（含氧）中加热，否则表面氧化层将导致磁性能不可逆劣化。

3. **表面划伤风险**：精轧板表面钝化膜厚度仅0.5-1μm，轻微划伤即可暴露基体，在潮湿环境中产生电化学腐蚀，导致磁性能局部劣化。搬运必须佩戴无尘手套，禁止使用金属工具直接接触板面。

4. **焊接限制**：1J85合金焊接热影响区易产生晶粒粗化和应力集中，导致磁性能恶化。必须采用低热输入TIG焊接（电流≤50A，氩气纯度99.999%），焊后立即进行600℃×2h去应力退火。禁止使用手工电弧焊或大电流MIG焊接。

5. **使用温度上限**：长期服役温度不得超过200℃，超过该温度后磁导率开始不可逆下降（每升高10℃下降约5%）。短期峰值温度（≤30min）允许250℃，但需在冷却后重新检测磁性能。禁止在300℃以上使用。

6. **介质环境限制**：避免接触含氯离子（Cl⁻）介质（如海水、漂白剂）、硫化物（H₂S、SO₂）及强酸（pH<2），这些介质会破坏钝化膜并导致晶间腐蚀。建议使用中性清洗剂（pH6-8）进行清洁。

## 八、存储与运输指南

**存储环境要求**：温度15-30℃，相对湿度≤60%。板材必须置于干燥、洁净的木质或塑料托架上，离地高度≥20cm，避免与水泥地面直接接触。禁止与酸、碱、盐类化学品、重金属粉末（如铁粉、铜粉）、活性气体（如氯气、二氧化硫）混存。存储区域应配备除湿机和温湿度记录仪，每日记录。

**包装规范**：每张板材之间用中性防静电纸隔开，整体包裹塑料薄膜（厚度≥0.1mm），内置干燥剂（硅胶，每立方米≥500g），外层使用木箱（熏蒸处理）或高强度编织袋。木箱内衬泡沫板（厚度≥30mm）防震，箱体标注“精密磁性材料”“防潮”“轻放”标识。包装箱内附有产品合格证和磁性能检测报告复印件。

**运输注意事项**：采用封闭式厢式货车或集装箱运输，严禁露天堆放。运输过程中板材必须平放，用尼龙绑带固定（禁止使用钢丝绳或铁链直接接触板材），绑带间距≤500mm。车辆顶部和侧壁应有防雨布覆盖，防止雨水渗入。吊装时使用宽度≥100mm的尼龙吊带，禁止钢丝绳直接接触板材边缘。明确禁止：禁止与腐蚀性物质混运、禁止在运输途中打开包装、禁止抛掷或踩踏包装箱。

## 九、加工操作规范

**切割**：

推荐采用激光切割（光纤激光，功率500-2000W，速度5-20m/min，氮气辅助气体压力0.8-1.2MPa）或精密带锯（齿距4-6mm，线速度30-50m/min，冷却液为中性乳化液）。切割后边缘毛刺高度≤0.02mm，使用400#以上氧化铝砂纸打磨去除热影响区（深度0.1-0.2mm）。禁止使用普通碳化硅砂轮片（易产生高温和铁污染），禁止使用氧乙炔火焰切割（热影响区深度可达2mm，磁性能完全破坏）。

**焊接**（如需）：

推荐采用钨极氩弧焊（TIG），焊接电源为直流正接。填充金属选用与母材同成分的1J85焊丝（直径0.8-1.6mm）。焊接参数：电流20-50A，电压10-15V，焊接速度50-100mm/min，层间温度≤60℃。保护气体为高纯氩（纯度≥99.999%，流量8-12L/min），背面用氩气保护（流量5-8L/min）。焊后立即进行600℃×2h去应力退火（氢气保护），冷却速率≤100℃/h至300℃后空冷。禁止使用手工电弧焊（SMAW）或CO₂气体保护焊，禁止焊后不进行退火直接使用。详细焊接工艺参数包可向上海墨钜索取。

**热处理**：

去应力退火：温度600℃±10℃，保温2小时，氢气保护（露点≤-50℃），冷却速率≤100℃/h至300℃后空冷。

磁场退火（仅用于磁性能恢复）：温度850℃±5℃，保温2小时，施加沿轧制方向1600A/m直流磁场，以50℃/h速率冷却至600℃后随炉冷却。

注意事项：退火前工件必须清洗干净（无油污、无铁屑），禁止在含氧气氛中加热，禁止水淬（会导致磁性能急剧下降）。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质应选用与1J85同级别的软磁合金（如1J50、1J86）或非磁性不锈钢（如304L、316L），避免使用碳钢（会产生磁路干扰）。密封垫片推荐使用聚四氟乙烯（PTFE）或氟橡胶，禁止使用含卤素（氯、氟）的垫片（如氯丁橡胶），因高温下释放的卤素会腐蚀板面。安装后如表面有指纹或油污，应立即用无水乙醇（纯度≥99.5%）擦拭，必要时进行酸洗钝化（20%硝酸+5%氢氟酸，50℃×15min），随后用去离子水冲洗并烘干。

**日常维护方法**：清洁周期建议每3个月一次（洁净环境可延长至6个月）。清洗剂选用中性水基清洗剂（pH6-8），配合软布或海绵擦拭，禁止使用含氯溶剂（如三氯乙烯）、酸性清洗剂或钢丝球。清洁后表面涂覆防锈油（如WD-40专用防锈剂）或气相防锈纸包裹。长期停用设备，建议用真空封装或充氮密封。

**常见故障及解决方法**：

1. 表面点蚀：表现为直径0.1-0.5mm的黑色斑点，多由氯离子污染或湿度过高引起。解决方法：用2000#氧化铝砂纸轻磨去除点蚀层，重新酸洗钝化，检查存储环境湿度（应≤60%）。

2. 焊缝开裂：多因焊后未及时退火或冷却速率过快导致。解决方法：清除裂纹区域（打磨至无裂纹深度），重新TIG焊接并立即进行600℃×2h去应力退火，控制冷却速率≤100℃/h。

3. 磁性能衰减（传感器灵敏度下降）：可能由机械应力或温度超标引起。解决方法：检查服役温度（是否超过200℃），对铁芯进行600℃×2h去应力退火；如仍无法恢复，需更换新板材并排查应力来源。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥10）和阻燃工作服（材质为纯棉或Nomex）。禁止在工件未冷却至室温前（≤40℃）徒手触碰。现场必须配备干粉灭火器（ABC型，4kg以上）和二氧化碳灭火器，严禁使用水或泡沫灭火器（水会导致高温金属炸裂，泡沫可能导电）。

**切割加工安全**：激光切割操作员必须佩戴专用激光防护眼镜（波长1064nm，OD值≥5），现场安装排烟系统（风量≥5000m³/h）以排除金属烟尘。火花隔离区半径≥3m，清除周围可燃物（如纸张、油布）。禁止在无防护措施下直视激光束，禁止在切割区域存放易燃易爆物品。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机并隔离故障区域，切断传感器电源和介质源（如气路、液路）。

2. 人员穿戴防酸碱手套、护目镜和防护服（如存在腐蚀介质泄漏）。

3. 若为酸液泄漏，用碳酸氢钠（小苏打）中和至pH6-8，用吸附棉收集废液，装入HDPE桶（危险废物容器）。若为碱液泄漏，用稀醋酸（5%）中和。

4. 废弃物分类：含腐蚀性介质的废液、废吸附棉、废手套等均按危险废物（HW06或HW49类）处置，交由有资质的危废处理公司处理。禁止直接排入下水道或生活垃圾。

5. 如人员皮肤接触腐蚀液，立即用大量清水冲洗15分钟，就医处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可安排工程师远程或现场指导。

## 十三、购买建议

建议客户根据以下维度选择产品：

1. **应用场景匹配度**：高灵敏度传感器（如磁通门、神经刺激器）需选择矫顽力≤0.6A/m、磁导率≥100000的A级品；普通电流传感器可选B级品（Hc≤1.0A/m，μi≥60000）。

2. **关键性能参数**：重点关注矫顽力Hc和磁导率μi的批次一致性（公差≤±5%），同时核对厚度公差是否满足后续加工要求（蚀刻工艺需厚度公差≤±0.005mm）。

3. **认证要求**：医疗级产品需提供ISO 13485认证及生物相容性报告；航空航天产品需提供AMS 7716或MIL-N-14411C认证；出口欧盟需提供REACH和RoHS检测报告。

4. **备品备件比例**：建议首批采购量按实际需求量的1.2倍（20%备品），因磁性能检测需破坏性取样（每批次取样2-3张），且后续批次可能存在微小性能差异。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能、化学成分和力学性能。

## 十四、价格标准

1J85精轧板价格根据厚度、宽度、磁性能等级及采购数量确定：

- 常规规格（厚度0.1-1.0mm，宽度≤200mm）：A级品（Hc≤0.6A/m）参考价350-550元/公斤，B级品（Hc≤1.0A/m）参考价280-420元/公斤。

- 超薄规格（厚度0.05-0.1mm，宽度≤100mm）：A级品参考价600-900元/公斤，因轧制难度大、成材率低（约40%）。

- 批量折扣政策：单批次≥500公斤享5%折扣，≥1吨享8%折扣，≥5吨享12%折扣。

- 小批量试样加价：单批次≤50公斤（或≤10张板）上浮20%；≤10公斤（或≤3张板）上浮30%。

- 附加技术要求：如需双认证（如ISO+船级社）加收5%，第三方检测（SGS/BV）按项目计费（常规检测约2000元/批次），定制热处理（如特殊磁场退火）加收10%。

- 具体报价请联系曾先生获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分超标、磁性能不达标、内部裂纹等）导致失效的，上海墨钜免费更换同等规格产品或全额退款，并承担往返运费。

**技术资料**：随货提供中英文质保书（含化学成分、磁性能、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书（含加工规范）、MSDS（化学品安全技术说明书）及推荐加工工艺规程（含热处理曲线）。质保书可通过批次溯源码在官网验证真伪。

**技术支持**：收到客户咨询后24小时内提供远程指导（电话/视频）；如需现场技术指导，48小时内安排工程师抵达客户工厂（国内范围）。首次使用本产品的客户，可免费获得一次现场培训（限2小时）。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复检，常规检测项目（化学成分、磁性能、力学性能、尺寸）费用由上海墨钜承担。客户指定特殊检测项目（如高温磁性能、疲劳测试）费用另计。

**备品保障**：本产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务（需提供原批次号及性能要求）。备品订单最小起订量为10公斤。

**售后响应**：质量问题反馈后2小时内电话回复，48小时内出具初步解决方案（含失效分析报告和补救措施）。如确需退货或换货，在确认后5个工作日内完成处理。
