# 1J80热轧板电流互感器用线性度与板型公差产品介绍

## 一、产品概述与适用范围

本产品属于软磁合金大类，典型牌号为1J80。1J80是一种高初始磁导率、低矫顽力的铁镍基软磁合金，专为电流互感器铁芯及精密磁屏蔽组件设计。该材料在弱磁场下具有极高的磁导率和优异的磁滞回线线性度，能够有效降低互感器的比差和角差，确保测量精度。产品使用温度范围为-55℃至+200℃，在此区间内磁性能保持稳定。核心优势包括：一、初始磁导率高达30000以上（典型值），确保低电流下灵敏响应；二、矫顽力低于1.2A/m，磁滞损耗极低；三、板型公差控制严格，热轧板厚度偏差可控制在±0.05mm以内，满足叠片组装要求；四、磁性能均匀性良好，批次间一致性高，减少互感器调试成本；五、良好的冲剪加工性，适用于大规模叠片生产。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密热轧机组及全自动磁性能检测线。公司严格执行ASTM A753及GB/T 15001标准，从原料筛选到成品出厂全流程工艺可追溯，确保每批1J80热轧板均符合电流互感器用磁性能与尺寸公差要求。

## 三、核心功能

1. 高磁导率与线性度：初始磁导率μi≥30000，最大磁导率μm≥120000（典型值，以实际产品质保书为准），在0.01T至0.8T磁通密度范围内，磁导率变化率小于5%，确保电流互感器在宽广电流范围内保持线性输出。

2. 低矫顽力与低损耗：矫顽力Hc≤1.2A/m，铁损P0.5/50≤0.8W/kg（50Hz，0.5T），显著降低互感器空载电流和发热，提升系统能效。

3. 精密板型公差：热轧板厚度公差控制在±0.05mm，不平度≤2mm/m，宽度公差±1mm，可直接用于自动叠片生产线，减少后续磨削工序。

4. 良好冲剪性能：材料经特殊退火处理后，硬度适中（HV 140-180），冲剪边缘毛刺高度≤0.03mm，延长模具寿命，适应高速冲压需求。

5. 磁时效稳定性：经200℃、1000小时磁时效试验后，磁导率衰减率≤3%，保证互感器长期运行精度不漂移。

## 四、技术特点

### 合金设计思路

1J80合金以铁镍为基体，镍含量控制在79%-81%（wt%），通过精确调控镍含量使合金处于零磁致伸缩成分点附近，从而获得极高磁导率。添加适量钼（3.8%-4.2%）和铜（0.3%-0.5%），钼元素提高电阻率以降低涡流损耗，铜元素优化晶界状态改善加工性。严格控制碳（≤0.03%）、硫（≤0.02%）、磷（≤0.02%）等杂质含量，避免碳化物和硫化物析出损害磁性能。

### 冶炼工艺

采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段在真空环境下脱除气体和有害杂质，ESR阶段进一步纯化金属并改善铸锭结晶组织，确保成分均匀性和低夹杂物水平。铸锭经高温扩散退火后开坯轧制。

### 热处理制度

最终成品热处理采用氢气保护连续退火炉，退火温度1100-1150℃，保温时间2-4小时，然后以50-100℃/h速度控制冷却至600℃以下后快冷。此工艺消除轧制应力，促进晶粒长大至ASTM 3-5级，并形成均匀的等轴晶组织，使磁性能达到最佳。注意：退火后严禁急冷，否则将引入内应力导致磁性能劣化。

### 显微组织控制

成品组织为单一奥氏体相，晶粒度控制在ASTM 3-5级，晶界平直无析出相。通过控制终轧温度和冷却速率，避免出现δ铁素体和碳化物沿晶界析出，确保磁性能均匀性。

### 无损检测及质量保证

每张热轧板均进行100%超声波探伤（按GB/T 2970标准，灵敏度Φ2mm平底孔），确保无内部裂纹、分层、夹杂等缺陷。表面质量采用目视检测+涡流探伤（按GB/T 7735标准，A级灵敏度）。磁性能采用环形试样法按GB/T 3656标准检测。每批产品附带光谱分析报告和磁性能曲线图。

## 五、应用领域

1. 电力互感器行业：用于制造0.2S级、0.5S级电流互感器铁芯，提升计量精度至0.1级。

2. 电子式互感器：用于罗氏线圈及低功率电流互感器（LPCT）的磁芯，确保宽频带响应。

3. 精密电流传感器：用于工业变频器、逆变器中的电流检测模块，实现高精度反馈控制。

4. 漏电保护器：作为零序电流互感器铁芯材料，提高漏电检测灵敏度。

5. 磁屏蔽装置：用于精密仪器、医疗设备（如MRI）的磁屏蔽层，衰减低频磁场干扰。

6. 航空电源系统：用于飞机发电机控制单元的电流采样互感器，适应宽温度范围。

## 六、产品详细参数

**化学成分（wt%，典型值）：**

镍（Ni）：79.0-81.0；钼（Mo）：3.8-4.2；铜（Cu）：0.3-0.5；锰（Mn）：0.3-0.6；硅（Si）：0.15-0.30；碳（C）≤0.03；硫（S）≤0.02；磷（P）≤0.02；铁（Fe）余量。

**力学性能（室温典型值）：**

抗拉强度Rm：540-620MPa；屈服强度Rp0.2：200-280MPa；延伸率A：35%-45%；硬度：HV 145-175。冲击功（室温，夏比V型缺口）：≥80J。

**物理性能：**

密度：8.7g/cm³；熔点：1420-1440℃；热导率（20℃）：16W/(m·K)；电阻率（20℃）：0.55μΩ·m；线膨胀系数（20-200℃）：12.5×10⁻⁶/℃；弹性模量：206GPa；居里温度：400℃。

**磁性能（典型值，以实际产品质保书为准）：**

初始磁导率μi：≥30000；最大磁导率μm：≥120000；矫顽力Hc：≤1.2A/m；饱和磁感应强度Bs：0.75T；剩余磁感应强度Br：0.35T；铁损P0.5/50：≤0.8W/kg；磁时效系数（200℃，1000h）：≤3%。

**产品规格范围：**

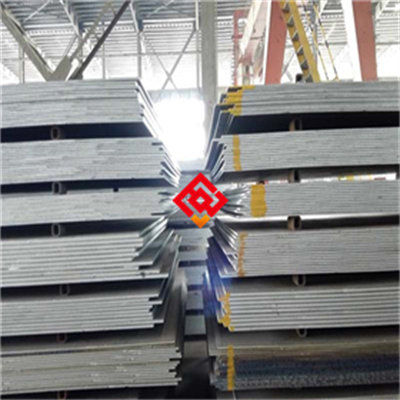

热轧板（扁钢）：厚度1.0-6.0mm，宽度100-1000mm，长度1000-4000mm；也可按用户要求定尺供应。可提供冷轧态薄板（厚度0.2-1.0mm），用于微型互感器。

**交货状态：**

软化退火态（H2保护退火）+酸洗表面。表面粗糙度Ra≤1.6μm，边缘倒角处理。端面涂防锈油，板面贴保护膜（可选）。

**批次溯源码解读：**

编码规则示例：MJ-1J80-202503-A012-H03-3005

含义：MJ（上海墨钜代码）-1J80（牌号）-202503（生产年月：2025年3月）-A012（炉号：A012炉）-H03（热处理批号：03批）-3005（规格代码：厚度3.0mm×宽度500mm）。用户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、磁性能曲线、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在400℃以上长期使用：超过居里温度（400℃）后材料将失去铁磁性，磁导率急剧下降，且冷却后磁性能不可完全恢复。

2. 禁止接触强磁场环境：未退火或半成品在强磁场（如电磁铁、永磁体）附近放置会导致剩磁增加，影响最终磁性能稳定性。

3. 焊接后必须进行去应力退火：若需焊接组装，焊接后应在1100℃氢气保护下退火2小时，以消除焊接热影响区应力，否则局部磁导率将下降30%以上。

4. 加工硬化敏感：冲剪、弯曲等冷加工后，材料加工硬化区域磁导率下降，矫顽力升高。需在加工后进行去应力退火（800-900℃，氢气保护，保温1小时，炉冷至600℃后空冷）。

5. 表面划伤风险：表面划伤或碰伤会引入应力集中，导致磁畴钉扎，局部磁导率降低。搬运和加工时需佩戴清洁手套，避免金属工具直接接触板面。

6. 禁止使用含硫或氯的切削液：此类介质在退火时可能渗入晶界，形成脆性相，导致磁性能劣化甚至开裂。

## 八、存储与运输指南

**存储环境要求：**

温度范围：10-35℃；相对湿度上限：60%（无凝露）。板材应水平放置在木质或塑料垫架上，垫架高度≥100mm，远离地面。禁止与酸、碱、盐、重金属粉末、活性气体（如氯气、二氧化硫）等腐蚀性物质混存。

**包装规范：**

每张板材之间夹中性防锈纸，外层包裹聚乙烯薄膜，内置干燥剂（硅胶包，每立方米≥200g）。整垛板材用钢带捆扎固定于木托盘上，最外层用防水编织袋包裹。包装箱外标注“怕湿”“易碎”“防磁”标识。

**运输注意事项：**

运输车辆需配备防雨篷布，禁止露天运输。装载时板材应平放，禁止侧立或倾斜。吊装时使用尼龙吊带（禁止钢丝绳直接接触板面，防止划伤），吊带夹角≤60°。运输途中禁止踩踏、抛掷。卸货时使用叉车，叉车货叉需包覆橡胶垫。

**明确标注禁止行为：**

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用金属工具直接敲击板材表面。

## 九、加工操作规范

**切割：**

推荐方法：精密带锯切割（锯带速度20-30m/min，进给量0.05-0.1mm/齿）或激光切割（光纤激光，功率1-3kW，切割速度1-3m/min，辅助气体：氮气，压力0.8-1.2MPa）。切割后边缘毛刺需用细锉或砂纸打磨至R角≤0.5mm。

注意事项：切割区域需通风良好，排烟系统收集金属粉尘。禁止使用普通砂轮片切割，因砂轮片含铁杂质可能嵌入板材表面，退火时形成缺陷。激光切割后热影响区宽度应控制在0.5mm以内，否则需后续退火消除应力。

**焊接（如适用）：**

推荐方法：手工钨极氩弧焊（TIG），直流正接。填充金属牌号：同材质1J80焊丝（直径1.6-2.4mm）或ERNi-1纯镍焊丝。焊接参数：电流60-120A，电压10-15V，焊接速度100-150mm/min，层间温度≤100℃。保护气体：99.999%氩气，流量8-12L/min。焊后立即进行去应力退火：1100℃氢气保护，保温1小时，炉冷至600℃后空冷。

注意事项：焊接前清除坡口及两侧20mm范围内的油污和氧化皮。禁止在无保护气体下焊接。禁止使用含硅或铝的焊丝，防止产生低熔点共晶。禁止焊后不进行热处理直接使用。

**热处理（用户自行退火时）：**

固溶退火：温度1100-1150℃，保温时间按板厚计算（每毫米厚度保温2分钟，但不少于30分钟）。冷却方式：控制冷却，以50-100℃/h速度炉冷至600℃，然后空冷至室温。注意：必须使用氢气（露点≤-40℃）或高纯氩气保护气氛，防止氧化。禁止在空气中直接加热，否则表面氧化层将无法通过酸洗完全去除，导致磁性能下降。禁止退火后水淬或油淬，否则产生巨大内应力破坏磁性能。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：**

1. 连接件材质：推荐使用与1J80同材质或更高级别的软磁合金螺栓（如1J85），避免使用普通碳钢螺栓，因碳钢的剩磁会影响互感器精度。若必须使用不锈钢螺栓，选择奥氏体不锈钢（如304L），并确保其无磁性。

2. 密封垫片选型：避免使用含卤素（氟、氯、溴）的垫片（如聚四氟乙烯PTFE），因高温下卤素可能释放腐蚀性气体。推荐使用无石棉橡胶垫片或硅橡胶垫片。

3. 安装后处理：安装完成后，若板材表面有油污或手印，应用无水乙醇擦拭干净，然后进行去应力退火（800℃，氢气保护，保温30分钟）以消除装配应力。若无法退火，至少应在200℃烘烤2小时，部分释放应力。

**日常维护方法：**

清洁周期：每6个月一次。清洗剂类型：中性清洗剂（pH 6-8）或无水乙醇，禁止使用含氯、含硫的清洗剂（如三氯乙烯、四氯化碳）。清洗后用去离子水冲洗，再用干燥氮气吹干。若环境湿度超过70%，建议在板材表面涂覆薄层防锈油（如WD-40，但需确认不含硫）。

**常见故障及解决方法：**

1. 表面点蚀：若发现板面出现褐色或黑色点状腐蚀坑，可能由氯离子或硫化物污染引起。处理措施：用细砂纸（600#）打磨至露出金属光泽，再用10%硝酸溶液钝化（室温，浸泡10分钟），最后清洗干燥。若点蚀深度超过0.1mm，应更换该板材。

2. 焊缝开裂：焊接后出现微裂纹，通常由焊后未及时退火或层间温度过高引起。处理措施：清除裂纹区域（用砂轮打磨至无裂纹为止），重新焊接并严格执行焊后热处理。若裂纹长度超过焊缝长度的10%，应报废重焊。

3. 磁性能下降：互感器误差增大，可能由材料剩磁增加或应力集中引起。处理措施：进行去磁退火（800℃，氢气保护，保温1小时，控制冷却），退火后检测磁性能。若仍不合格，需检查材料成分或更换批次。

## 十一、安全警示与应急处理

**高温操作安全：**

进行退火或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线辐射）及阻燃服。禁止在未冷却（表面温度≤60℃）前触碰工件。现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能产生氢爆）。

**切割加工安全：**

激光切割操作人员必须佩戴专用防护面罩（遮光号≥5，针对光纤激光）。切割区域需安装排烟系统，及时排出金属烟尘。火花隔离：在切割区域周围设置防火帘，防止火花引燃可燃物。带锯切割时禁止戴手套操作，防止卷入锯带。

**产品损坏或腐蚀后的应急处理：**

1. 若发现产品严重腐蚀（如大面积锈蚀、穿孔），立即停机隔离，切断与腐蚀介质相连的管道或电源。

2. 人员防护：穿戴防酸手套、护目镜、防毒面具（若腐蚀介质为酸雾）。

3. 泄漏介质处理：若为酸性介质（如硫酸、盐酸），用碳酸氢钠粉末中和，收集废液至专用容器。若为碱性介质，用稀醋酸中和。禁止直接用水冲洗，防止污染扩散。

4. 废弃物分类：受污染的金属碎片、包装材料按危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类收集，交由有资质的危废处理单位处置。禁止混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购1J80热轧板时，请重点关注以下方面：

1. 应用场景匹配度：明确互感器精度等级（如0.2S级、0.5S级），对应选择磁导率等级。高精度互感器要求初始磁导率≥40000，建议选用1J85或更高牌号。

2. 关键性能参数：关注PREN值（对于软磁合金无直接意义，但应关注磁导率、矫顽力、铁损三项核心指标）。对于电流互感器，尤其要确认磁滞回线的线性度（B-H曲线在0.1-0.6T范围内的直线度偏差≤3%）。

3. 认证要求：若用于出口或电力行业，需提供船级社认证（如DNV、ABS）、ISO 9001质量体系认证、NACE MR0175（若涉及酸性环境）。上海墨钜可提供全套认证文件。

4. 备品备件比例：建议首次采购时多订购10%-15%作为备品，用于试制、调试及后续替换。若项目周期长（>2年），建议预留同批次材料，避免批次间磁性能差异。

5. 核对质保书：收货后核对原厂质保书上的炉号、批号与产品标识是否一致，磁性能数据是否在合同约定范围内。建议要求提供第三方检测报告（如SGS、BV）验证磁导率和矫顽力。

## 十四、价格标准

1J80热轧板价格受牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：

- 常规规格（厚度2.0-4.0mm，宽度≤600mm）：120-180元/公斤（不含税）。

- 精密公差规格（厚度公差±0.03mm，宽度公差±0.5mm）：200-280元/公斤。

- 小批量试样（单次采购≤50公斤）：价格上浮15%-20%，即140-210元/公斤（试样规格）。

- 批量折扣政策：≥500公斤享5%折扣；≥1吨享8%折扣；≥5吨享12%折扣。长期合作客户可另议。

- 附加费用：如需第三方检测（SGS、BV），加收检测费（通常2000-5000元/批次）；如需定制热处理（如特定晶粒度），加收10%-15%；如需双认证（如船级社+ISO），加收认证费（5000-10000元/次）。

具体报价请联系曾先生获取精确订单报价，我们将根据您提供的规格、数量及技术要求提供最优价格方案。

## 十五、服务与保障

**质保期：** 自交付之日起12个月。因材料内在质量缺陷（如成分偏差、磁性能不达标、内部裂纹等）导致失效的，上海墨钜承诺免费更换同规格产品或全额退款。因用户加工、使用不当导致的失效不在质保范围内。

**技术资料：** 随货提供中英文质保书（含化学成分、力学性能、磁性能曲线、超声波探伤报告、尺寸检验记录）、产品说明书（含加工规范）、MSDS（材料安全数据表）及推荐加工工艺规程（含热处理曲线、焊接参数）。

**技术支持：** 提供7×24小时远程技术指导（电话、微信、邮件），响应时间≤2小时。如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。首次现场服务免费。

**检测服务：** 可安排SGS、BV等第三方检测机构进行磁性能、成分、力学性能等验证检测。常规检测项目（磁导率、矫顽力、化学成分）的费用由上海墨钜承担（每批次限1次）。非常规检测（如高温持久、疲劳试验）需客户承担费用。

**备品保障：** 产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户产线维护不受影响。需提前3个月预约产能。

**售后响应：** 质量问题反馈后，2小时内由技术工程师初步回复并记录；48小时内出具初步解决方案（包括是否退换、维修方案或技术指导）；如需现场处理，按上述现场服务条款执行。
