1J79冷轧板磁屏蔽罩用高初磁导率与厚度精度

# 1J79冷轧板磁屏蔽罩用高初磁导率与厚度精度产品介绍

## 一、产品概述与适用范围

本产品属于**软磁合金**大类，典型牌号为**1J79**（又称Permalloy 79，即含79%镍的坡莫合金）。该合金是一种具有极高初始磁导率（μ₀≥30,000，典型值可达50,000以上）的镍铁系软磁材料，专为精密磁屏蔽罩及弱磁场环境下的磁路元件设计。其核心优势在于：在极低磁场强度（0.001~0.1 Oe，即奥斯特，磁场强度单位）下即能快速饱和，提供优异的磁屏蔽效能；同时，通过精密冷轧工艺可实现厚度公差控制在±0.005mm以内，满足微型化、高一致性磁屏蔽组件的装配要求。适用温度范围为-55℃至+200℃，在此区间内磁性能稳定，居里温度（Tc）约为450℃，超过此温度磁性消失。核心优势包括：1）初始磁导率极高，弱磁场响应灵敏；2）矫顽力极低（Hc≤0.8 A/m，即安培每米），磁滞损耗小；3）冷轧板厚度精度高，表面光洁度Ra≤0.4μm（Ra为轮廓算术平均偏差，表面粗糙度参数）；4）良好的塑性，可进行冲压、弯曲、深拉等复杂成型；5）磁时效稳定性好，长期使用磁性能衰减率低于5%。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地**中国上海**。公司拥有从真空感应熔炼（VIM，Vacuum Induction Melting）到精密冷轧的全流程生产线，配备光谱仪、磁性能测量装置及三坐标检测设备，严格执行ASTM A753（美国材料与试验协会标准）及GB/T 15001（国家标准）相关规范。所有批次产品均实现炉号可追溯，质保书随货提供，确保材料来源及性能真实可靠。

## 三、核心功能

1. **弱磁场高磁导率**：在0.1 Oe（奥斯特）磁场下，初始磁导率μ₀≥30,000，最大磁导率μmax≥100,000，可有效屏蔽地磁场（约0.5 Oe）及工频（50/60Hz）电磁干扰，适用于精密传感器、电子显微镜及医疗MRI（磁共振成像）设备的磁屏蔽罩。

2. **低矫顽力与高磁稳定性**：矫顽力Hc≤0.8 A/m（安培每米），剩磁Br≤0.3 T（特斯拉），磁滞回线窄，磁化与退磁过程中能量损失极小，适用于需要快速响应和低噪声的磁路设计。

3. **精密厚度控制**：冷轧板厚度公差可达到±0.005mm（如0.1mm厚度板），同板差（同一张板不同位置的厚度差异）≤0.003mm，满足精密冲压和激光切割对材料一致性的严苛要求，减少后续研磨工序。

4. **良好的冷加工成型性**：1J79合金在退火状态下延伸率≥35%，可承受90°折弯、冲孔、深拉（拉深比≤1.8）等工艺而不开裂，适用于复杂形状磁屏蔽罩的一次性成型，降低加工成本。

5. **磁时效稳定性**：经稳定化热处理（480~550℃保温2~4小时，炉冷）后，在150℃以下长期服役，磁导率下降率≤3%/年，确保设备在全生命周期内的屏蔽效能稳定。

## 四、技术特点

### 合金设计思路

1J79合金的关键合金元素为**镍（Ni）** 和**钼（Mo）**。镍含量控制在78.5%~80.0%（wt%，质量百分比），此成分范围对应零磁致伸缩系数（λs≈0），即材料在磁化过程中尺寸几乎不变，消除因磁致伸缩引起的噪声和应力。钼（3.5%~4.5%）的加入可提高电阻率（ρ≥55μΩ·cm，微欧姆厘米），降低涡流损耗，同时细化晶粒，提升磁导率。铜（Cu，≤0.3%）和锰（Mn，0.3%~0.6%）作为辅助元素，改善热加工塑性和表面质量。

### 冶炼工艺

采用**真空感应熔炼（VIM）** 与**真空自耗重熔（VAR）** 双联工艺。VIM阶段控制气体含量（O≤20ppm，即百万分之一；N≤30ppm；H≤2ppm），VAR阶段进一步去除夹杂物（如Al₂O₃、SiO₂），提高纯净度，使非金属夹杂物总量≤1.0级（按GB/T 10561标准），确保磁性能的均匀性。

### 热处理制度

冷轧板出厂前进行**氢气保护退火**（H₂露点≤-40℃）：升温至1100~1150℃保温2~4小时，以1~3℃/min慢冷至600℃，然后快冷至室温（炉冷+风冷）。此工艺可消除冷轧应力，促进晶粒长大至ASTM No.3~5级（晶粒尺寸约80~150μm），同时形成单一的γ相（奥氏体）组织，避免有害相（如σ相）析出。用户冲压成型后，需进行**去应力退火**（750~850℃，保温1~2小时，氢气保护或真空，炉冷），以恢复因加工产生的内应力对磁性能的劣化。

### 显微组织控制

最终退火态组织为单相奥氏体（面心立方结构），晶粒均匀，平均晶粒度控制在ASTM No.3~5级，晶界无碳化物或硫化物析出。通过控制退火冷却速率，避免形成有序相（Ni₃Fe），确保磁畴壁自由移动，保持高磁导率。

### 无损检测及质量保证

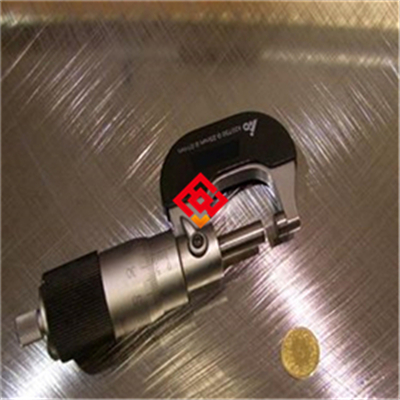

每张冷轧板均进行**超声波探伤**（按ASTM E127标准，灵敏度≥φ0.8mm平底孔当量），确保无分层、裂纹等内部缺陷。表面质量采用**涡流探伤**（频率100kHz~1MHz）检测划伤、凹坑。厚度采用激光测厚仪在线监控，并逐张进行千分尺复核。化学成分采用**直读光谱仪**（OES）与**电感耦合等离子体发射光谱仪**（ICP-OES）双检测，确保元素含量在标准范围内。

## 五、应用领域

1. **精密电子与传感器**：用于手机、平板电脑的磁屏蔽罩，防止扬声器、马达磁场干扰触摸屏及磁传感器（如霍尔传感器，即基于霍尔效应检测磁场的半导体元件）。

2. **医疗成像设备**：作为MRI（磁共振成像）系统梯度线圈及超导磁体的磁屏蔽层，隔离外部磁场对成像质量的干扰，确保图像信噪比。

3. **航空航天与国防**：用于航空电子设备（如飞行控制计算机、惯性导航系统）的磁屏蔽舱，抵抗高空电磁脉冲（EMP，Electromagnetic Pulse）及强磁场环境。

4. **科学仪器**：用于电子显微镜、扫描隧道显微镜（STM，Scanning Tunneling Microscope）的样品室磁屏蔽，消除地磁场对电子束轨迹的影响，提高分辨率。

5. **电力与能源**：用于互感器、电流传感器（如罗氏线圈）的铁芯，利用其高磁导率提高测量精度，降低相位误差。

6. **汽车电子**：用于电动汽车（EV）的电池管理系统（BMS，Battery Management System）及电机控制器，屏蔽高压电缆产生的电磁干扰，保护低压控制电路。

## 六、产品详细参数

### 化学成分（wt%，质量百分比）

镍（Ni）：78.5~80.0；钼（Mo）：3.5~4.5；铜（Cu）：≤0.3；锰（Mn）：0.3~0.6；硅（Si）：0.15~0.30；碳（C）：≤0.03；磷（P）：≤0.015；硫（S）：≤0.015；铁（Fe）：余量（Balance）。

### 力学性能（室温典型值，以实际质保书为准）

抗拉强度（Rm）：≥550 MPa（退火态）；屈服强度（Rp0.2）：≥200 MPa；延伸率（A5）：≥35%；硬度：HV5≤160（维氏硬度，载荷5kgf）；冲击功（KV2）：≥120 J（夏比V型缺口冲击试验）。

### 物理性能（典型值，以实际质保书为准）

密度（ρ）：8.6 g/cm³；熔点（Tm）：约1400℃（液相线）；居里温度（Tc）：450℃；热导率（λ，25℃）：约14 W/(m·K)；电阻率（ρ，25℃）：≥55 μΩ·cm；线膨胀系数（α，20~200℃）：12.0×10⁻⁶/℃；弹性模量（E）：约210 GPa。

### 磁性能（典型值，以实际质保书为准）

初始磁导率μ₀（0.1 Oe）：≥30,000；最大磁导率μmax：≥100,000；矫顽力Hc：≤0.8 A/m；剩磁Br：≤0.3 T；饱和磁感应强度Bs：0.78 T；磁时效系数（150℃/1000h）：≤3%。

### 产品规格范围

冷轧板厚度：0.05mm~2.0mm；宽度：50mm~600mm；长度：100mm~2000mm（可定制卷料或定尺板）；表面状态：2B（冷轧+光亮退火）或镜面（抛光）。

### 交货状态

退火态（软态），表面清洁、无油污、无氧化皮。单张板之间衬中性纸，真空包装或充氮气密封包装。

### 批次溯源码解读

编码规则示例：**MJ-1J79-202505-01234-HT01-0.5×300×500**。其中：MJ为上海墨钜简码；1J79为牌号；202505为生产年月（2025年5月）；01234为炉号（对应VIM+VAR熔炼批次）；HT01为热处理批号（氢气退火工艺编号）；0.5×300×500为厚度×宽度×长度（mm）。用户可凭此编码向上海墨钜索取原厂质保书（含化学成分、磁性能、力学性能、探伤报告及尺寸检验结果）。

## 七、注意事项

1. **避免剧烈冲击与振动**：1J79合金退火态较软（HV≤160），表面易产生划伤或压痕，这些缺陷在后续磁化时会导致局部磁畴钉扎，降低磁导率。搬运时需佩戴洁净手套，禁止直接接触金属表面。

2. **禁止在还原性气氛外进行退火**：退火必须在氢气保护或高真空（≤10⁻³ Pa，帕斯卡）环境下进行，否则表面会形成氧化层（Fe₂O₃、NiO），破坏磁性能。普通箱式炉（空气气氛）退火会导致磁导率下降50%以上。

3. **冲压后必须进行去应力退火**：冷加工（冲压、弯曲）引入的内应力会显著增加矫顽力（Hc可升至5 A/m以上），必须通过去应力退火（750~850℃）恢复磁性能。禁止在未退火状态下直接组装使用。

4. **避免接触含硫、氯介质**：硫（S）和氯（Cl）会与镍反应生成NiS或NiCl₂，导致晶界脆化及磁性恶化。加工中禁止使用含硫切削液（如硫化矿物油）；焊接时使用纯氩气（纯度≥99.99%）保护，避免大气污染。

5. **焊接裂纹敏感性**：1J79合金在焊接快速冷却时易产生热裂纹（凝固裂纹），尤其是厚度>1.5mm的板材。推荐采用低热输入TIG焊（钨极氩弧焊），填充金属选用同材质焊丝（如ERNiFe-2），焊前预热100~150℃，焊后立即进行去应力退火（750℃×1h）。

6. **磁性测量前需退磁**：在磁性能检验或设备调试前，必须对屏蔽罩进行交流退磁（从高磁场强度逐渐衰减至零），否则剩磁会影响初始磁导率的测量值。

## 八、存储与运输指南

### 存储环境要求

温度：10~35℃；相对湿度：≤60%（避免结露）；地面垫材：木托盘或橡胶垫，高度≥100mm，防止地面潮气；禁止混存的物质：酸（如盐酸、硫酸）、碱（如氢氧化钠）、重金属粉末（如铜粉、铅粉，因其会与镍发生电化学腐蚀）；存储区应远离强磁场源（如大功率变压器、永磁体），距离≥2米。

### 包装规范

内层：防锈纸（VCI气相防锈纸，Volatile Corrosion Inhibitor，气相缓蚀剂）包裹；中层：聚乙烯塑料薄膜（厚度≥0.1mm）密封，内置干燥剂（硅胶，用量≥50g/m³）；外层：木箱或高强度瓦楞纸箱（适用于≤20kg的板料），箱体标注“防潮”“防磁”“轻放”标识。

### 运输注意事项

固定方式：使用打包带（非金属材质，如聚酯打包带）将板料固定在托盘上，避免运输中滑动；防雨防暴晒：车厢必须封闭或有防雨布覆盖，禁止露天装卸；吊装要求：使用吊带（带宽≥50mm）或吸盘吊具，禁止钢丝绳直接接触板面，防止压痕；禁止行为：禁止与腐蚀性物质（如酸液桶、漂白剂）混装；禁止露天存放超过24小时；禁止踩踏、抛掷包装件。

## 九、加工操作规范

### 切割

- **推荐方法**：厚度≤0.3mm时采用激光切割（光纤激光，功率300~500W，切割速度5~10m/min，辅助气体为氮气，压力0.6~0.8MPa）；厚度0.3~1.0mm时采用精密带锯（齿距≤2mm，切削速度20~30m/min，冷却液为水基乳化液，禁止含氯）；厚度>1.0mm时可采用水刀切割（磨料为80目石榴石，压力380~400MPa）。

- **切割后要求**：立即去除毛刺（使用400#以上砂纸或锉刀），毛刺高度≤0.02mm；切割面需用酒精擦拭去除油污。

- **禁止**：禁止使用普通砂轮片切割（会嵌入砂粒导致磁性杂质污染）；禁止使用含硫切削油。

### 焊接（如适用）

- **推荐方法**：TIG焊（钨极氩弧焊，直流正接，DCSP，即直流正极性接法）。

- **填充金属**：ERNiFe-2焊丝（直径1.0~1.6mm），成分匹配1J79。

- **工艺参数**：焊接电流：60~120A（根据板厚调整）；电弧电压：10~15V；焊接速度：80~120mm/min；层间温度：≤150℃；保护气体：纯氩（纯度≥99.99%，流量8~12L/min）；背面保护：通氩气（流量5~8L/min）。

- **焊后热处理**：必须进行去应力退火（750℃×1h，氢气保护或真空，炉冷至300℃后空冷）。

- **注意事项**：焊前用丙酮清洗坡口及两侧20mm区域；禁止在有风环境中焊接（风速>1.5m/s）；焊接热输入（线能量）应≤1.0kJ/mm，避免过热导致晶粒粗大。

- **详细操作示意图及参数表请向上海墨钜索取说明书**。

### 热处理

- **固溶退火（最终退火）**：温度1100~1150℃，保温时间按板厚计算（每1mm厚度保温30分钟，但不低于2小时），冷却方式：以1~3℃/min慢冷至600℃，然后快冷（风冷或水冷）至室温。

- **去应力退火（用户冲压后）**：温度750~850℃，保温1~2小时，冷却方式：炉冷至300℃后空冷。

- **注意事项**：退火必须在氢气保护（露点≤-40℃）或真空（≤10⁻² Pa）下进行；禁止在普通箱式炉（空气气氛）中退火；退火后需测量磁性能（如μ₀），确认合格后方可交付。

- **禁止**：禁止快速加热（升温速率>10℃/min），否则会导致热应力开裂；禁止退火后直接水淬（会导致变形及内应力）。

## 十、安装与维护建议

### 安装要点

- **连接件材质**：推荐使用同材质（1J79）螺钉或铆钉，或采用无磁不锈钢（如304L、316L）紧固件，避免使用碳钢（会引入磁漏）。垫片选用聚四氟乙烯（PTFE，Polytetrafluoroethylene，聚四氟乙烯）或尼龙，禁止使用含石墨的垫片（石墨导电，可能产生涡流）。

- **密封要求**：若屏蔽罩需密封（如充氮气），采用O型圈密封（材质：氟橡胶FKM，Fluoroelastomer，氟橡胶），避免使用含硫的硅橡胶。

- **安装后处理**：用无水乙醇擦拭表面，去除指纹和油污；若需酸洗钝化（仅限非磁性区域），使用20%硝酸+5%氢氟酸溶液（温度25℃，浸泡10分钟），然后大量去离子水冲洗，严禁酸液接触磁屏蔽层。

### 日常维护方法

- **清洁周期**：每季度一次，或根据环境洁净度调整。

- **清洗剂类型**：中性洗涤剂（pH 6.5~7.5，如中性皂液）或异丙醇（IPA，Isopropyl Alcohol，异丙醇）。禁止使用含氯溶剂（如三氯乙烯）、酸性或碱性清洁剂。

- **防锈/防氧化处理**：若存放超过6个月，表面涂覆防锈油（如WD-40，但需确保不含硫），使用前用酒精脱脂。

- **磁性能复检**：每年进行一次磁导率抽检（使用磁导率测量仪，如铁损仪），若μ₀下降超过10%，需重新进行去应力退火。

### 常见故障及解决方法

1. **故障现象：表面点蚀（白色或黑色斑点）**

- **原因**：接触了含氯介质（如汗水、含氯清洗剂）或酸性气体（如H₂S，硫化氢）。

- **处理措施**：用2000#砂纸打磨去除点蚀层，再用10%柠檬酸溶液（60℃）浸泡10分钟钝化，冲洗干燥后涂防锈油；若点蚀深度超过板厚10%，需更换零件。

2. **故障现象：焊缝开裂（纵向裂纹）**

- **原因**：焊接热输入过大，或焊后未及时退火，导致热应力集中。

- **处理措施**：打磨去除裂纹（V型坡口，深度≥裂纹深度+1mm），重新焊接（降低电流20%，增加焊道数），焊后立即进行去应力退火（750℃×1h）。

3. **故障现象：磁屏蔽罩变形（翘曲或凹陷）**

- **原因**：冲压模具间隙不均匀，或退火后冷却速率过快导致热应力。

- **处理措施**：在退火时使用夹具固定（如陶瓷压板），冷却速率控制在≤3℃/min；若已变形，可在去应力退火时（850℃）加压校正（压力≤0.5MPa），保温后慢冷。

## 十一、安全警示与应急处理

### 高温操作安全

- **防护装备**：操作退火炉、焊接时，必须佩戴**耐高温手套**（耐温≥300℃）、**防护面罩**（遮光号≥10，针对焊接弧光）及**阻燃服**（棉质或芳纶材质）。

- **禁止触碰**：退火炉内工件在降温至100℃以下前禁止直接接触；焊接后焊缝区域温度≥200℃，需自然冷却或强制风冷至50℃以下方可搬运。

- **灭火器类型**：现场必须配备**干粉灭火器**（ABC类，适用于金属火灾）或**二氧化碳灭火器**，**严禁使用水**（水与高温金属接触会导致爆沸和氢气爆炸）。

### 切割加工安全

- **防护面罩**：激光切割时使用遮光号≥5的防护眼镜；等离子切割时使用遮光号≥12的面罩。

- **排烟系统**：切割产生的金属粉尘（含镍、钼）为有害物质，必须配备局部排烟罩（风速≥0.5m/s）及HEPA（High Efficiency Particulate Air，高效空气过滤器）过滤装置，操作人员需佩戴N95口罩。

- **火花隔离**：切割区域周围2米内清除可燃物（如纸箱、油布），地面铺设防火毡。

### 产品损坏或腐蚀后的应急处理

- **停机隔离**：立即停止设备运行，切断电源及介质源（如冷却液、气体）。

- **人员防护**：处理腐蚀泄露时，穿戴耐酸手套（丁腈橡胶）、护目镜及防化服。

- **泄漏介质中和与收集**：若为酸液泄漏（如硝酸、氢氟酸），使用碳酸氢钠（NaHCO₃）粉末中和，然后用砂土或蛭石吸附，收集至专用容器（HDPE，High-Density Polyethylene，高密度聚乙烯桶）；若为油污，使用吸油棉吸附。

- **废弃物处置**：含镍、钼的金属废料及污染介质按《国家危险废物名录》分类，属于HW08（废矿物油）或HW17（表面处理废物），需交由有资质的危废处理公司处置，禁止倒入下水道或生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括您所购买批次的专属磁性能曲线及推荐工艺参数。

## 十三、购买建议

1. **应用场景匹配度**：若用于低频（≤1kHz）磁屏蔽，1J79的初始磁导率优势明显；若用于高频（≥10kHz），需考虑涡流损耗，建议选择更薄规格（≤0.1mm）或搭配绝缘涂层。

2. **关键性能参数**：关注**初始磁导率μ₀**（≥30,000为合格）、**厚度公差**（±0.005mm以内）及**表面粗糙度**（Ra≤0.4μm）。对于高精度屏蔽罩，建议要求提供磁性能曲线（B-H曲线）及尺寸三坐标报告。

3. **认证要求**：若用于医疗或航空航天，需提供**ISO 13485**（医疗）或**AS9100**（航空）体系认证，以及材料批次的无卤素检测报告（IEC 61249标准）。

4. **备品备件比例**：建议采购量按实际需求上浮10%~15%作为试制及备件；对于长期合作项目，可签订年度框架协议，确保批次间磁性能一致性（Δμ₀≤5%）。

5. **质保书核对**：收到货物后，核对原厂质保书上的炉号、化学成分为标准范围、磁性能达标（μ₀≥30,000）。若需第三方验证，可要求提供**SGS**或**BV**的磁性能及成分检测报告（费用由上海墨钜承担，常规项目）。

## 十四、价格标准

- **参考价格区间**：根据厚度和宽度，1J79冷轧板价格约为**80~150元/公斤**（厚度≤0.2mm的薄板价格较高，因冷轧难度大；厚度≥0.5mm的常规板价格较低）。

- **批量折扣政策**：采购量≥5吨，可享受5~12%折扣（具体视牌号、规格及合同条款）；≥10吨，可额外享受免费定制包装（如充氮气密封、防磁木箱）。

- **小批量试样加价规则**：单批次≤50kg的试样订单，价格上浮15~20%以覆盖换产成本；试样订单可免费提供磁性能复检及尺寸测量报告。

- **附加技术要求**：如需双认证（如船级社DNV-GL认证）、第三方检测（SGS/BV）或定制热处理（如时效处理），需额外加收5~10%费用。

- **具体报价**：请联系曾先生（021-67898711）获取精确订单报价，提供牌号、厚度、宽度、长度、数量及特殊要求。

## 十五、服务与保障

- **质保期**：自交付之日起**12个月**。因材料内在质量缺陷（如成分偏差、磁性能不达标、内部夹杂）导致失效的，上海墨钜免费更换或退款，不包含因加工不当或使用环境超出规范导致的损坏。

- **技术资料**：随货提供**中英文质保书**（含化学成分、磁性能、力学性能、探伤结果、尺寸检验）、**产品说明书**（含推荐工艺）、**材料安全数据表（MSDS）** 及**推荐加工工艺规程**。

- **技术支持**：收到客户咨询后**24小时内**提供远程指导（电话/邮件/视频）；如需现场服务（如工艺调试、故障诊断），**48小时内**安排工程师抵达（国内区域）。

- **检测服务**：可安排**SGS、BV**等第三方检测，常规项目（成分、磁性能、厚度）费用由上海墨钜承担；非常规项目（如高温磁性能、疲劳试验）费用另议。

- **备品保障**：产品停产后**五年内**，仍可提供同质替代材料（如1J79替代1J77或1J85）或定制加工（如特殊尺寸、厚度），确保用户设备备件供应。

- **售后响应**：质量问题**2小时内**回复，**48小时内**出初步解决方案（如换货、补料或退票）。重大质量问题（如批次性不合格）启动专项小组，一周内完成根因分析及整改报告。
