17-4PH热轧板泵轴用时效硬化态尺寸稳定性

# 17-4PH热轧板泵轴用时效硬化态尺寸稳定性产品介绍

## 一、产品概述与适用范围

本产品属于沉淀硬化不锈钢大类，典型牌号为17-4PH（对应国标05Cr17Ni4Cu4Nb，UNS S17400）。17-4PH是一种马氏体沉淀硬化不锈钢，通过时效处理获得高强度与良好韧性的综合性能，特别适用于要求尺寸稳定性与耐腐蚀性兼顾的泵轴类部件。该材料可在-29℃至+340℃温度范围内长期服役，短时使用温度可达+400℃。核心优势包括：其一，时效硬化后抗拉强度可达1000-1100MPa级别，满足高负荷传动需求；其二，在海洋大气及弱酸性介质中具有优良耐蚀性，优于普通马氏体不锈钢；其三，热处理变形小，时效处理后尺寸变化率控制在0.05%以内，适合精密轴类加工；其四，热加工性能良好，可顺利轧制成厚板并后续机加工；其五，无磁性或弱磁性，适用于对磁场敏感的特殊泵体环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等精炼设备，严格执行ASTM A693、AMS 5604及GB/T 1220等标准组织生产。从冶炼、轧制、热处理到成品检验，全流程工艺可追溯，每批次产品均附有原厂质保书，确保客户获得性能稳定、质量可靠的材料。

## 三、核心功能

第一，高强度承载功能：17-4PH经H900时效处理后，室温抗拉强度可达1100MPa以上，屈服强度不低于1000MPa，能够承受泵轴在高速旋转与扭矩传递过程中的复杂应力。

第二，尺寸稳定功能：该材料在时效硬化过程中析出富铜相（ε-Cu）及NbC碳化物，组织均匀致密，热处理后残余奥氏体含量极低（<3%），长期使用中尺寸变化率低于0.02%，满足精密泵轴对形位公差的高要求。

第三，耐腐蚀功能：在含氯离子环境（如海水、盐雾）中，17-4PH的耐点蚀当量（PREN值）约为16-18，优于304不锈钢，可抵抗中等浓度氯化物及弱酸（如醋酸、柠檬酸）的腐蚀。

第四，抗疲劳与抗磨损功能：时效硬化后材料硬度可达HRC 33-38，配合表面精加工，可有效抵抗轴颈与轴承接触面的微动磨损及疲劳裂纹萌生，延长泵轴使用寿命。

## 四、技术特点

从合金设计思路看，17-4PH通过添加铜（Cu）元素（含量3.0-5.0%）作为主要沉淀强化相，铌（Nb）元素（0.15-0.45%）与碳结合形成NbC细化晶粒并稳定组织，铬（Cr）含量15.0-17.5%保证耐蚀性，镍（Ni）含量3.0-5.0%平衡马氏体转变温度，防止出现过多铁素体。

冶炼工艺采用AOD精炼或VIM+ESR双联工艺，有效降低钢中氧含量（≤50ppm）及非金属夹杂物级别，确保材料纯净度。热轧板经固溶处理（1030-1050℃空冷或水淬），获得均匀的马氏体组织，随后进行时效处理（H900：480℃±5℃保温1小时空冷；或H1025：552℃±5℃保温4小时空冷），获得目标强度与韧性匹配。

显微组织控制方面，固溶后组织为板条马氏体，时效后析出弥散分布的ε-Cu相（尺寸10-30nm），晶粒度控制在ASTM 6-8级，避免粗大δ铁素体（含量<1%）影响韧性。每张热轧板均进行100%超声波探伤（按ASTM A435标准，验收等级C级）及表面液体渗透检测（按ASTM E165），确保无裂纹、夹层等内部缺陷。

## 五、应用领域

化工泵行业：用于制造耐腐蚀离心泵轴、搅拌器轴，在含氯有机溶剂及稀硫酸介质中保持稳定运行。海洋工程领域：用作海水循环泵主轴、潜水泵轴，抵抗海水电化学腐蚀与生物污损。食品机械行业：用于食品级离心泵轴及均质机轴，满足卫生级表面要求且无磁性污染。石油化工领域：用作油泵、输送泵传动轴，在含硫化氢（H2S）环境（NACE MR0175适用）中控制应力腐蚀开裂风险。通用机械领域：用于高速电机轴、压缩机转子轴，利用其高疲劳强度与尺寸稳定性。阀门制造行业：用作阀门阀杆及密封件，配合PTFE或石墨填料长期使用。

## 六、产品详细参数

化学成分（wt%）：碳（C）≤0.07；锰（Mn）≤1.00；磷（P）≤0.040；硫（S）≤0.030；硅（Si）≤1.00；铬（Cr）15.00-17.50；镍（Ni）3.00-5.00；铜（Cu）3.00-5.00；铌+钽（Nb+Ta）0.15-0.45；铁（Fe）余量。

力学性能典型值（以H900时效态，厚度≤100mm热轧板为准）：室温抗拉强度1100-1250MPa；屈服强度（0.2%偏移）1000-1150MPa；延伸率（标距50mm）≥10%；硬度HRC 33-38；冲击功（夏比V型缺口，室温）≥27J。高温力学性能（典型值，以实际产品质保书为准）：在+300℃时抗拉强度≥950MPa，屈服强度≥850MPa。

物理性能：密度7.80g/cm³；熔点约1400-1440℃；热导率（20℃）17.9W/(m·K)，（300℃）21.5W/(m·K)；电阻率（20℃）0.78μΩ·m；线膨胀系数（20-100℃）10.8×10⁻⁶/℃，（20-300℃）11.6×10⁻⁶/℃；弹性模量（20℃）196GPa。

耐腐蚀性能：在3.5%NaCl溶液中临界点蚀温度（CPT）约40-50℃（典型值，以实际报告为准）；在5%醋酸溶液中腐蚀速率<0.1mm/年；在海洋大气环境暴露试验中，年腐蚀率<0.02mm。高温性能：在+400℃空气中氧化增重率<0.5mg/cm²·h（典型值）。

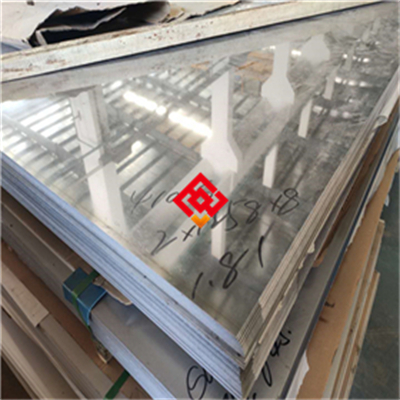

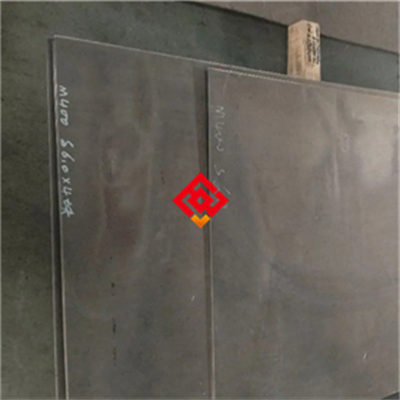

产品规格范围：热轧板厚度6-100mm，宽度1000-2500mm，长度2000-6000mm；可提供定尺切割及精加工毛坯。交货状态：固溶态（H1150，即固溶+过时效）或时效硬化态（H900/H1025/H1075等），表面为酸洗态或磨光态（Ra≤3.2μm）。

批次溯源码解读：编码规则为“MJ-17-4PH-年月-炉号-热处理批号-规格代码”。例如：MJ-17-4PH-202503-1234-H900-20x1500x3000，其中“MJ”代表上海墨钜，“17-4PH”为牌号，“202503”为生产年月，“1234”为冶炼炉号，“H900”为热处理制度代号，“20x1500x3000”为厚度×宽度×长度。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

第一，避免在+400℃以上长期使用，超过该温度后ε-Cu相会粗化导致强度下降，且可能发生回火脆性。第二，禁止在含高浓度氯离子（>1000ppm）且pH<3的强酸性环境中使用，否则可能引发点蚀或应力腐蚀开裂。第三，焊接时必须采用同材质焊丝（如17-4PH焊丝）或镍基焊丝（如ERNiCr-3），焊后需进行固溶+时效处理以恢复性能，不可直接带焊态使用。第四，冷加工（如车削、磨削）后若产生明显加工硬化层，建议进行去应力退火（约350-400℃保温1小时）后再进行最终时效处理。第五，表面划伤或磕碰会破坏钝化膜，在腐蚀环境中易成为点蚀起源点，因此加工及搬运中必须保护表面，避免硬物刮擦。第六，热处理时需严格控制升温速率（≤200℃/h），防止厚板截面产生过大温差导致变形或开裂。

## 八、存储与运输指南

存储环境要求：室内干燥仓库，温度-10℃至+40℃，相对湿度上限70%。板材应平放于木质或橡胶垫材上，垫材高度≥100mm，离地离墙存放。禁止与酸、碱、重金属粉末、氯化物盐类等腐蚀性物质混存。

包装规范：每张板间夹入中性防锈纸，外层包裹塑料薄膜，内置硅胶干燥剂（每平方米包装内放置50g干燥剂），最外层使用木箱或编织袋加固。端部及棱角处加装护角保护。木箱外标注“防潮”“勿压”及“向上”标识。

运输注意事项：装车后使用尼龙绑带或柔性吊带固定，禁止钢丝绳直接接触板面。运输车辆需加盖防雨篷布，避免暴晒雨淋。吊装时使用专用吊具或真空吸盘，板面倾斜角不超过15°。明确禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷板材；禁止使用金属链条直接捆扎。

## 九、加工操作规范

切割：推荐采用等离子切割（电流200-400A，速度500-1000mm/min）或带锯切割（线速度15-25m/min，进给量0.05-0.15mm/齿）。切割后热影响区（约3-5mm）需用砂轮打磨去除，打磨后表面粗糙度Ra≤6.3μm。禁止使用普通碳化硅砂轮片（应使用白刚玉或氧化铝砂轮），防止铁素体污染。激光切割亦可使用，但需注意避免氮气辅助切割时产生氮化层。

焊接（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用17-4PH同材质焊丝（如AWS A5.9 ER630）或ERNiCr-3镍基焊丝。焊接电流：TIG法80-150A，MIG法150-250A；电压：TIG法12-18V，MIG法20-28V；焊接速度50-150mm/min。层间温度控制在≤120℃。保护气体为纯氩气（纯度≥99.99%），流量10-20L/min。焊后需进行固溶处理（1030-1050℃保温30min空冷）加时效处理（根据目标强度选择H900或H1025）。注意事项：焊前需清理坡口及两侧20mm范围内的油污、氧化皮；禁止在潮湿环境下焊接；禁止使用含硫或含氯的焊剂。

热处理：固溶处理温度1030-1050℃，保温时间按板厚计算（每25mm厚度保温30分钟，但不少于30分钟），冷却方式为水淬或快速空冷。时效处理：H900制度为480℃±5℃保温1小时空冷；H1025制度为552℃±5℃保温4小时空冷。注意事项：固溶后必须快速冷却（水淬）以避免σ相析出；时效后空冷即可，禁止炉冷；热处理后需进行硬度及尺寸检验。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：泵轴连接件（如联轴器、键）推荐采用同材质17-4PH或更高等级的沉淀硬化不锈钢（如Custom 450），避免异种金属接触产生电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的材质，如纯PTFE或石墨垫片，禁止使用含氯橡胶垫片。安装后若表面存在焊接或热加工痕迹，应进行酸洗钝化处理（硝酸+氢氟酸混合液，温度40-60℃，时间20-30分钟），恢复钝化膜。

日常维护方法：清洁周期建议每3个月一次，使用中性清洗剂（pH 6-8）或去离子水冲洗，禁止使用含氯漂白剂或盐酸类清洗剂。清洁后用干净棉布擦干或压缩空气吹干。若长期停用，应在表面涂抹防锈油（如WD-40或专用不锈钢防锈油）并覆盖防尘布。

常见故障及解决方法：第一，表面点蚀：若发现直径<0.5mm的点蚀坑，可用细砂纸（600#以上）打磨后重新钝化；若点蚀密集且深度>1mm，需评估是否更换部件，并检查介质中氯离子浓度是否超标。第二，焊缝开裂：若焊后出现微裂纹，应查明是否未进行焊后热处理；已开裂焊缝需完全去除重焊，并严格执行焊后固溶+时效工艺。第三，轴体变形：若运行中轴弯曲度超差（>0.05mm/m），应停机检查是否因过载或温度异常导致；可进行低温去应力退火（400℃×2小时）后重新校正，若变形量过大则需更换。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止徒手触碰未冷却工件（工件温度需降至室温后方可接触）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止高温工件遇水爆溅或产生氢脆风险）。

切割加工安全：切割时需佩戴自动变光面罩（遮光号9-13），安装局部排烟系统（抽风量≥2000m³/h）以排出金属烟尘。火花飞溅区域应设置防火毯隔离，禁止在易燃物附近切割。

产品损坏或腐蚀后的应急处理：若发现泵轴因腐蚀穿孔或断裂导致介质泄漏，应立即停机隔离泄漏区域，切断介质源（关闭阀门）。操作人员需穿戴防酸碱手套、护目镜及防护服，避免接触泄漏介质。泄漏的腐蚀性介质用石灰或碳酸氢钠中和（如酸性介质），再用沙土或吸附棉收集，装入专用危废袋。废弃物按危险废物（HW类）分类，交由有资质单位处置，严禁倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议用户根据实际应用场景匹配度选择材料：若泵轴运行温度低于+300℃且对尺寸稳定性要求极高（如精密计量泵），推荐H900时效态；若需兼顾韧性（如冲击载荷工况），推荐H1025时效态。关键性能参数方面，应核对材料的耐点蚀当量（PREN=Cr+3.3Mo+16N，17-4PH的PREN典型值16-18），并确认高温持久强度是否满足设计寿命要求。认证要求：若用于海洋或油气行业，建议要求提供船级社认证（如DNV、ABS、CCS）或NACE MR0175/ISO 15156合规声明。备品备件方面，建议按同批次备货（同一炉号），避免不同批次材料混用导致性能差异。购买时务必核对上海墨钜原厂质保书，并建议要求提供第三方检测报告（如SGS、BV）以验证化学成分及力学性能。

## 十四、价格标准

17-4PH热轧板价格根据厚度、宽度、交货状态及采购数量浮动。参考价格区间（以固溶态，厚度20-50mm，宽度≤2000mm为例）：小批量（<1吨）约45-65元/公斤；中批量（1-5吨）约38-52元/公斤；大批量（≥5吨）可享5-12%折扣，约34-48元/公斤。若要求时效硬化态（如H900）或磨光表面，需加价10-20%。附加技术要求（如双认证、第三方检测、定制热处理曲线）另行报价。小批量试样（≤50公斤）加价规则通常上浮15-20%。具体报价请直接联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、内部裂纹、化学成分偏离标准）导致产品失效的，上海墨钜承诺免费更换同规格材料或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。技术支持：接到客户咨询后24小时内提供远程技术指导；如需现场服务，48小时内工程师抵达客户现场协助解决工艺问题。检测服务：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。备品保障：该牌号停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件供应不断档。售后响应：任何质量问题2小时内回复，48小时内出具初步解决方案，72小时内启动处理流程。
