1.4313锻板水电转轮用探伤等级与厚度允许偏差

# 1.4313锻板水电转轮用探伤等级与厚度允许偏差产品介绍

## 一、产品概述与适用范围

本产品属于马氏体不锈钢大类，典型牌号为1.4313，对应国际标准中的X3CrNiMo13-4，属于低碳马氏体不锈钢，具有优良的强度与韧性匹配。该材料专为水力发电转轮及大型水轮机部件设计，在保持高强度的同时具备优异的抗空蚀和抗泥沙磨损性能。产品使用温度范围通常在-20℃至+400℃之间，在低温环境下仍保持良好的冲击韧性。

核心优势包括：第一，具有极高的纯净度，采用双真空冶炼工艺，非金属夹杂物含量极低，满足水电转轮对材料疲劳寿命的苛刻要求；第二，厚度方向性能均匀，通过特殊热处理工艺控制，使大厚度锻板在厚度方向上的力学性能差异控制在极小范围内；第三，探伤等级可达ASTM A388或EN 10228-3标准中的最高等级要求，能有效检测出直径0.5mm以上的单个缺陷；第四，厚度允许偏差控制严格，符合GB/T 709或EN 10029标准的C级或更高精度要求，减少机加工余量；第五，抗空蚀性能优异，在含沙水流工况下的失重率远低于常规不锈钢。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，具备从真空感应熔炼（VIM）、真空自耗重熔（VAR）到电渣重熔（ESR）的全流程特种冶炼设备。公司严格执行ASTM、EN、GB等国际与国家标准，从原料入厂到成品出库实施全流程可追溯管理，每批次产品均保留完整的工艺记录和检测数据。上海墨钜在水电用钢领域积累了丰富的生产经验，已为国内外多个大型水电站项目提供关键材料。

## 三、核心功能

本产品具备以下核心功能：第一，高强度与高韧性兼具，室温抗拉强度可达800-950MPa，屈服强度不低于650MPa，同时纵向冲击功（KV2）在-20℃条件下不低于60J，满足水电转轮在复杂应力状态下的服役要求；第二，优异的抗空蚀性能，通过优化化学成分中的碳含量和镍含量，使材料在高速水流冲击下的空蚀失重率控制在0.05mg/h以下（典型工况）；第三，良好的焊接性能，碳含量控制在0.05%以下，焊接冷裂纹敏感性低，预热温度可控制在100-150℃，焊后无需立即热处理；第四，厚度方向性能均匀，经过多向锻造和特殊热处理，厚度方向上的硬度波动不超过30HV10，确保大型转轮的整体性能一致性；第五，尺寸稳定性好，通过去应力退火处理，使锻板在后续机加工过程中的变形量控制在0.5mm/m以内。

## 四、技术特点

### 合金设计思路

1.4313合金的设计思路是在低碳马氏体基体中加入适量的铬、镍、钼元素。铬含量控制在12.5-13.5%，确保材料具有良好的耐腐蚀性能和抗氧化性能；镍含量控制在3.5-4.5%，提高材料的韧性和淬透性，使大厚度截面也能获得均匀的马氏体组织；钼含量控制在0.3-0.7%，进一步提高材料的抗点蚀性能和高温强度。碳含量严格控制在0.05%以下，降低焊接冷裂纹敏感性。

### 冶炼工艺

采用真空感应熔炼（VIM）加真空自耗重熔（VAR）的双真空冶炼工艺。首先在真空感应炉中进行初炼，脱除钢液中的气体和有害杂质；随后在真空自耗炉中进行二次精炼，进一步降低氧含量和夹杂物数量，使钢锭的纯净度达到最高等级。对于特殊要求的产品，还可采用电渣重熔（ESR）工艺进行第三次精炼。

### 热处理制度

采用淬火加两次回火的热处理制度。首先在950-1050℃进行奥氏体化处理，保温时间按每25mm厚度不少于1小时计算，随后进行油淬或空淬，得到马氏体组织；第一次回火在580-620℃进行，保温时间按每25mm厚度不少于1.5小时计算，获得回火马氏体组织；第二次回火在560-600℃进行，进一步稳定组织并消除残余应力。回火后采用空冷。

### 显微组织控制

最终显微组织为回火马氏体加少量残余奥氏体。晶粒度控制在6级或更细，确保材料的强度和韧性匹配。通过控制回火温度和时间，使析出的碳化物均匀分布在马氏体基体上，避免晶界碳化物的连续析出。残余奥氏体含量控制在5%以下，避免在使用过程中发生组织转变导致尺寸变化。

### 无损检测及质量保证

每块锻板均进行100%超声波探伤，采用直探头和斜探头组合检测，检测灵敏度达到直径0.5mm平底孔当量。对于厚度超过100mm的锻板，增加相控阵超声波检测，确保内部缺陷的精确判定。表面进行磁粉探伤，检测裂纹、折叠等表面缺陷。化学成分采用直读光谱仪和碳硫分析仪联合检测。力学性能试验按批次进行，每批次取纵向和横向试样各一组。

## 五、应用领域

本产品主要应用于以下领域：水力发电行业，用于制造水轮机转轮、活动导叶、顶盖、底环等关键部件；泵阀行业，用于制造高压泵体、叶轮、阀门阀体等耐腐蚀耐磨损部件；海洋工程领域，用于制造海水泵、螺旋桨等长期接触海水的部件；压力容器行业，用于制造中低温压力容器和储罐；矿山机械行业，用于制造磨机衬板、破碎机颚板等耐磨部件。

## 六、产品详细参数

### 化学成分（wt%）

碳（C）：≤0.05；硅（Si）：≤0.70；锰（Mn）：≤1.00；磷（P）：≤0.030；硫（S）：≤0.020；铬（Cr）：12.5-13.5；镍（Ni）：3.5-4.5；钼（Mo）：0.3-0.7；氮（N）：≤0.020（典型值，以实际产品质保书为准）。

### 力学性能（室温典型值）

抗拉强度（Rm）：850MPa；屈服强度（Rp0.2）：700MPa；延伸率（A5）：16%；断面收缩率（Z）：50%；硬度：280-320HBW；纵向冲击功（KV2，-20℃）：60J（典型值，以实际产品质保书为准）。

### 力学性能（高温典型值，200℃）

抗拉强度（Rm）：750MPa；屈服强度（Rp0.2）：600MPa（典型值，以实际产品质保书为准）。

### 物理性能

密度：7.75g/cm³；熔点：1450-1510℃；热导率：28W/(m·K)（20℃）；电阻率：0.60μΩ·m（20℃）；线膨胀系数：10.5×10^-6/K（20-100℃）；弹性模量：200GPa（20℃）（典型值，以实际产品质保书为准）。

### 耐腐蚀性能

在3.5%氯化钠溶液中的临界点蚀温度（CPT）：25℃（典型值）；在10%硫酸溶液中的腐蚀速率：0.5mm/年（典型值，以实际产品质保书为准）。

### 产品规格范围

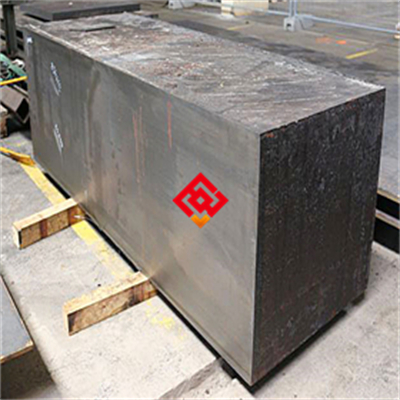

锻板厚度：20-400mm；宽度：500-3500mm；长度：1000-8000mm；单块重量：不超过15吨。特殊规格可协商定制。

### 交货状态

淬火加回火状态交货，表面经酸洗处理，去除氧化皮。

### 探伤等级

按照ASTM A388标准，可达到Class A等级（单个缺陷当量直径不超过0.5mm）；按照EN 10228-3标准，可达到Class 3等级（单个缺陷当量直径不超过0.8mm）。

### 厚度允许偏差

按照GB/T 709标准，厚度偏差控制在±0.5mm以内（厚度≤50mm）；±1.0mm以内（厚度50-150mm）；±1.5mm以内（厚度150-250mm）；±2.0mm以内（厚度250-400mm）。也可按照EN 10029标准的C级精度供货。

### 批次溯源码解读

批次溯源码编码规则：MJ-1.4313-年月-炉号-热处理批号-规格代码。例如：MJ-1.4313-202503-1234-HT01-50X2000X6000，代表上海墨钜生产的1.4313材料，2025年3月生产，炉号为1234，热处理批号为HT01，规格为厚度50mm、宽度2000mm、长度6000mm。客户可通过此编码向上海墨钜索取完整的原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验报告等全部检测数据。

## 七、注意事项

第一，本材料在350-500℃区间长期服役时，可能发生回火脆性，导致冲击韧性下降，应避免在此温度区间长时间使用；第二，焊接时需控制热输入量，建议热输入量控制在1.0-2.0kJ/mm，层间温度控制在150℃以下，避免产生粗大马氏体组织；第三，材料在冷加工过程中加工硬化倾向明显，当冷变形量超过10%时，应及时进行中间退火处理，退火温度600-650℃，保温时间按每25mm厚度不少于1小时计算；第四，表面划伤或磕碰可能导致应力集中，在腐蚀环境下容易引发点蚀，加工和运输过程中应保护表面；第五，热处理过程中应避免快速加热和冷却，防止产生过大的热应力和组织应力，导致锻板变形或开裂；第六，焊接后若不能立即进行去应力热处理，应进行后热消氢处理，温度200-250℃，保温时间不少于2小时。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：5-40℃；相对湿度上限：60%；地面应铺设木质垫板或橡胶垫板，高度不低于100mm，确保通风良好；禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存；存储区域应远离热源和火源，避免阳光直射。

### 包装规范

锻板表面涂覆防锈油，厚度不低于0.05mm；外层采用塑料薄膜包裹，内置干燥剂（硅胶或分子筛），每立方米空间干燥剂用量不少于200g；最外层采用木箱或钢带加固的编织袋包装，木箱内壁衬有泡沫塑料缓冲层。包装外表面标注产品牌号、规格、批次号、重量和“防潮”“防碰撞”标识。

### 运输注意事项

运输过程中锻板应水平放置，用钢带或尼龙带固定，固定点间距不超过1.5m；车厢顶部应加盖防水篷布，防止雨淋和暴晒；吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触锻板表面，防止造成表面损伤；吊装过程中应平稳起落，避免碰撞。

### 明确标注禁止行为

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷锻板；禁止使用金属器具直接敲击锻板表面；禁止在锻板上堆放其他重物。

## 九、加工操作规范

### 切割

推荐采用等离子切割或带锯切割。等离子切割时，电流控制在200-400A，切割速度200-500mm/min，使用氮气或氩气作为保护气体，气体纯度不低于99.5%。带锯切割时，锯条速度控制在20-40m/min，进给速度50-100mm/min。切割后应使用砂轮打磨切口，去除热影响区和氧化层，打磨深度不少于1mm。禁止使用普通砂轮片进行切割，应使用专用不锈钢砂轮片。详细操作示意图及参数表请向上海墨钜索取说明书。

### 焊接

推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属推荐使用与母材同材质的焊丝，牌号为ER1.4313或ER13-4。焊接电流：TIG焊80-180A，MIG焊150-300A；焊接电压：TIG焊10-15V，MIG焊20-30A；焊接速度：100-300mm/min；层间温度控制在150℃以下。保护气体采用纯氩（99.99%）或氩气加2%氧气混合气体。焊后应进行去应力热处理，温度580-620℃，保温时间按每25mm厚度不少于1小时计算，空冷。注意事项：焊前应清理焊接区域，去除油污、水分和氧化层；焊后应进行磁粉探伤检查焊缝表面质量。禁止在风速大于2m/s的环境下进行焊接；禁止使用含硫或含氯的焊接材料。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：温度950-1050℃，保温时间按每25mm厚度不少于1小时计算，油淬或空冷。回火处理：第一次回火温度580-620℃，保温时间按每25mm厚度不少于1.5小时计算，空冷；第二次回火温度560-600℃，保温时间按每25mm厚度不少于1小时计算，空冷。注意事项：加热过程中应控制升温速度，不超过100℃/h；冷却过程中应避免风冷导致的不均匀冷却。禁止在未充分预热的情况下直接加热；禁止在回火后快速冷却。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质推荐使用与母材相同或更高等级的不锈钢，避免使用碳钢连接件导致电偶腐蚀。密封垫片应选用不含卤素的材料，如聚四氟乙烯（PTFE）或石墨垫片，避免使用含氯的橡胶垫片。安装完成后，应对焊接区域进行酸洗钝化处理，酸洗液采用硝酸和氢氟酸的混合液（体积比10:1），钝化液采用20%硝酸溶液，处理时间不少于30分钟，然后用清水冲洗干净并干燥。

### 日常维护方法

清洁周期建议每3个月进行一次，使用中性清洗剂或不含氯的碱性清洗剂，禁止使用含氯溶剂或酸性清洗剂。清洁后用清水冲洗并擦干。对于暴露在腐蚀环境中的部件，应定期检查表面状态，发现锈蚀点应及时打磨并重新钝化处理。长期停机的设备，应在表面涂覆防锈油进行保护。

### 常见故障及解决方法

第一，表面点蚀：原因多为表面钝化膜受损或存在氯离子环境。解决方法：打磨去除点蚀区域，重新进行酸洗钝化处理，并检查环境中的氯离子浓度。第二，焊缝开裂：原因可能是焊接热输入过大或焊后热处理不当。解决方法：清除开裂焊缝，重新焊接并严格控制焊接参数，焊后进行去应力热处理。第三，部件变形：原因多为热处理或加工过程中应力释放不均匀。解决方法：进行去应力退火处理，温度580-620℃，保温时间按厚度计算，然后缓慢冷却。若变形量超过允许范围，需进行机械校正或更换部件。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接操作时，操作人员必须佩戴耐高温手套、防护面罩和阻燃工作服。禁止触碰未冷却至室温的工件，工件表面温度降至100℃以下方可进行搬运。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水产生爆炸性飞溅。

### 切割加工安全

进行切割加工时，操作人员必须佩戴防护面罩，遮光号不低于10号，防止弧光伤害眼睛。现场应安装排烟系统，及时排出切割产生的烟尘和有害气体。切割区域应设置火花隔离屏障，防止火花引燃周围可燃物。

### 产品损坏或腐蚀后的应急处理

若发现产品出现严重腐蚀或开裂，应立即停机并隔离故障区域。切断介质源，防止腐蚀介质继续泄漏。操作人员应穿戴防酸防碱防护服、防护手套和护目镜。泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）进行中和处理，然后收集至专用容器中。废弃物应按照危险废物（HW类）进行分类，交由有资质的处理机构处置。处理完成后，应对现场进行彻底清洗和通风。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择1.4313锻板时，建议从以下方面进行评估：首先，根据水电转轮的服役工况，确认所需的探伤等级和厚度允许偏差要求，对于大型转轮，建议选择探伤等级Class A和厚度偏差C级精度的产品；其次，关注关键性能参数，包括抗拉强度、屈服强度、低温冲击功和硬度值，确保满足设计图纸要求；第三，确认产品是否具备船级社认证（如DNV、ABS、BV等）或NACE标准认证，对于出口项目尤为重要；第四，建议按实际使用量增加5-10%的备品备件，以应对加工过程中的损耗和未来维修需求。购买时请核对上海墨钜原厂质保书，确保批次号、规格和性能数据与合同一致。如有条件，建议要求提供第三方检测报告（如SGS、BV）进行性能验证。

## 十四、价格标准

1.4313锻板的价格根据产品规格、探伤等级、厚度允许偏差及采购数量综合确定。参考价格区间为：厚度50-150mm的锻板，每吨人民币25000-35000元；厚度150-250mm的锻板，每吨人民币28000-38000元；厚度250-400mm的锻板，每吨人民币32000-45000元。探伤等级Class A产品加价10-15%，厚度偏差C级精度产品加价5-10%。批量折扣政策：采购量5-10吨，可享受5%折扣；10-20吨，可享受8%折扣；20吨以上，可享受12%折扣。小批量试样（单批次小于1吨）加价15-20%。如需双认证（如船级社认证加NACE认证）或第三方检测，费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、夹渣等）导致产品失效的，上海墨钜将免费更换或全额退款。技术资料：随货提供中英文质保书，包含化学成分分析报告、力学性能试验报告、超声波探伤报告、尺寸检验报告；同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。技术支持：接到客户咨询后24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达现场。检测服务：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。备品保障：产品停产后五年内，仍可提供同质替代产品或定制加工服务。售后响应：质量问题反馈后2小时内回复，48小时内出初步解决方案。
