# 1.4418固溶板水电叶片应用力学性能与尺寸公差

## 一、产品概述与适用范围

本产品属于马氏体-奥氏体双相不锈钢大类，典型牌号为1.4418（对应国标代号为X4CrNiMo16-5-1）。该材料兼具马氏体不锈钢的高强度与奥氏体不锈钢的良好韧性，特别适用于水电行业关键转动部件——水轮机叶片、导叶及转轮体等。产品使用温度范围在-20℃至+300℃之间，在淡水及低氯离子浓度的腐蚀环境中表现优异。核心优势包括：高屈服强度与抗疲劳性能满足叶片长期交变载荷工况；良好的耐泥沙磨损与空蚀性能；优异的焊接性便于叶片修复与拼焊；固溶态供货保证组织均匀性与加工适应性；严格的尺寸公差控制满足叶片型面精密加工需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺线，严格执行ASTM A240、EN 10088及GB/T 3280等国内外标准。从冶炼到成品的全流程工艺可追溯，每批次产品均附有原厂质保书，确保化学成分、力学性能及尺寸精度满足水电行业严苛的技术要求。

## 三、核心功能

1. **高强韧性承载能力**：固溶态室温抗拉强度≥800MPa，屈服强度≥620MPa，延伸率≥18%，能够承受水轮机叶片在启停及变负荷工况下的复杂应力。

2. **耐空蚀与泥沙磨损**：材料硬度控制在HB 260-320范围，配合双相组织（铁素体+马氏体）的微结构，在含沙水流环境中表现出优于普通马氏体不锈钢的抗磨损性能。

3. **良好的焊接修复性**：碳含量≤0.06%，配合镍含量4.0-6.0%，有效降低焊接冷裂纹敏感性，叶片在使用中出现的局部损伤可通过TIG焊（钨极氩弧焊）进行现场修复。

4. **尺寸稳定性**：固溶处理后组织均匀，残余应力低，在后续机械加工及长期服役过程中变形量小，保证叶片型面精度。

## 四、技术特点

**合金设计思路**：通过控制碳含量（≤0.06%）降低碳化物析出倾向，加入镍元素（4.0-6.0%）扩大奥氏体相区，配合钼（0.8-1.5%）提高钝化膜稳定性及耐点蚀能力，铬含量15.0-17.0%保证基本耐蚀性。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，配合电渣重熔（ESR）二次精炼，有效降低钢中非金属夹杂物含量，保证纯净度（夹杂物级别A+B+C+D≤2.0级）。

**热处理制度**：固溶处理温度980-1050℃，保温时间按板厚每25mm不少于1小时计算，随后水淬快速冷却，获得均匀的双相组织（铁素体含量约30-50%）。

**显微组织控制**：固溶态组织为铁素体与马氏体的双相结构，晶粒度控制在5-8级，无明显的δ铁素体偏聚或大块碳化物析出，保证力学性能各向异性小于5%。

**无损检测及质量保证**：每张钢板均进行超声波探伤（UT）按EN 10160标准S2级验收，表面进行液体渗透检测（PT），化学成分采用直读光谱仪逐块分析，力学性能按批次取样检验。

## 五、应用领域

1. **水轮机制造**：用于制造混流式水轮机转轮叶片、轴流式水轮机转轮体及导叶，承受水流的冲击与交变应力。

2. **水泵制造**：用于大型离心泵叶轮、导叶及泵壳衬里，输送含泥沙的工业用水或循环水。

3. **水利阀门**：用于制造闸阀、蝶阀的阀板及密封面，要求良好的耐冲刷与密封性能。

4. **海洋工程**：用于潮汐发电设备中的转动部件，在低盐度海水中长期服役。

5. **矿山机械**：用于矿浆输送泵的过流部件，抵抗矿物颗粒的磨损与腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：碳C≤0.06；硅Si≤0.70；锰Mn≤1.50；磷P≤0.040；硫S≤0.015；铬Cr 15.0-17.0；镍Ni 4.0-6.0；钼Mo 0.8-1.5；氮N≤0.05；铁Fe余量。

**力学性能（固溶态，室温典型值）**：抗拉强度Rm≥800MPa；屈服强度Rp0.2≥620MPa；延伸率A≥18%；硬度HB 260-320；冲击功KV2（-20℃）≥40J。

**物理性能（典型值）**：密度7.8 g/cm³；熔点约1430-1480℃；热导率（20℃）约25 W/(m·K)；电阻率（20℃）约0.65 μΩ·m；线膨胀系数（20-200℃）约11.5×10⁻⁶/℃；弹性模量约200 GPa。

**耐腐蚀性能**：在淡水及pH值6-8的弱碱性水中，腐蚀速率≤0.05mm/年；临界点蚀温度CPT（1M NaCl溶液）≥25℃；耐应力腐蚀性能良好（按ASTM G36试验无裂纹）。

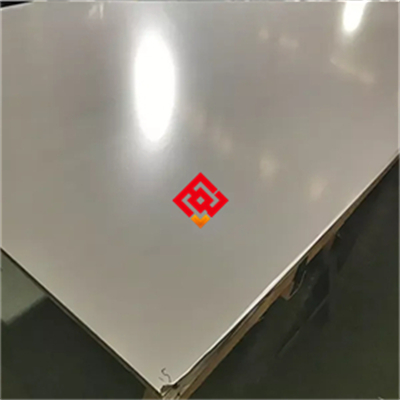

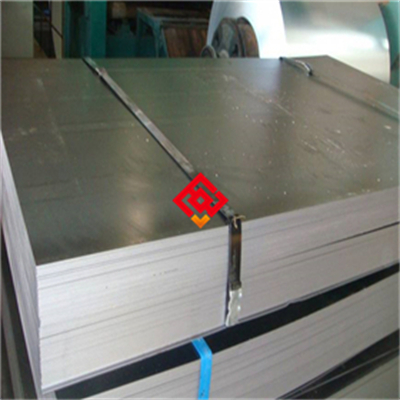

**产品规格范围**：

- 钢板：厚度6-120mm，宽度1000-3000mm，长度2000-12000mm

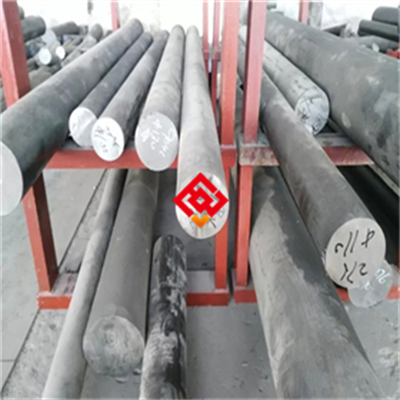

- 圆钢：直径20-500mm

- 锻件：按图纸定制，单件重量≤5吨

**交货状态**：固溶处理态（水淬），表面经酸洗钝化处理，板面平整度按EN 10029标准A类公差。

**批次溯源码解读**：编码规则为“MJ-14418-年月-炉号-热处理批号-规格代码”，例如“MJ-14418-202501-A1234-HT01-20x2000x6000”，其中MJ代表上海墨钜，14418代表牌号，202501代表生产年月，A1234为炉号，HT01为热处理批号，20x2000x6000为厚度×宽度×长度（mm）。可通过编码向上海墨钜索取原厂质保书。

## 七、注意事项

1. 本材料在450-600℃温度区间长期服役时，会发生475℃脆化现象，导致韧性显著下降，应避免在此温度范围使用。

2. 焊接后如不进行焊后热处理，热影响区可能出现较高的残余应力，建议对重要焊缝进行600-650℃去应力退火。

3. 加工硬化倾向明显，冷弯或冷冲压加工时，变形量超过10%后需进行中间退火（约750℃空冷），防止开裂。

4. 表面划伤或磕碰会破坏钝化膜，在含氯离子环境中易诱发点蚀，加工及搬运过程中应使用软质垫料保护表面。

5. 禁止与碳钢、镀锌件直接接触存放，防止异种金属接触腐蚀（电偶腐蚀）。

## 八、存储与运输指南

**存储环境要求**：存放温度范围-10℃至+40℃，相对湿度上限70%。板材应放置在木制或塑料垫架上，垫架高度不低于100mm，地面不得有积水。禁止与酸、碱、卤素化合物、重金属粉末等腐蚀性物质混存。

**包装规范**：钢板采用塑料薄膜缠绕密封，内置干燥剂（硅胶包），外层用木箱或钢带加固。圆钢采用编织袋包裹后扎紧，两端涂防锈油并加保护帽。

**运输注意事项**：运输过程中产品应平放并固定牢固，使用软质捆扎带（禁止钢丝绳直接接触表面）。车辆需加盖防水篷布，防止雨淋和暴晒。吊装时使用尼龙吊带或带橡胶护套的吊具，严禁钢丝绳直接接触产品表面。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷产品；禁止使用铁锤直接敲击。

## 九、加工操作规范

**切割**：推荐采用等离子切割或带锯切割。等离子切割参数：电流200-400A（根据板厚调整），切割速度500-1500mm/min，使用氮气或氩氢混合气作为保护气。切割后热影响区需打磨去除至少2mm，露出金属光泽。禁止使用普通砂轮片（含铁杂质），应使用不锈钢专用砂轮片。

**焊接**：推荐采用TIG焊（钨极氩弧焊）或手工电弧焊。填充金属推荐使用同材质焊丝或EN 1600标准中E 16 5 1 B 6 2焊条。焊接参数：电流80-180A，电压12-18V，焊接速度50-150mm/min。层间温度控制在150℃以下，保护气体使用纯度≥99.99%的氩气，流量8-15L/min。焊后需进行600-650℃去应力退火，保温时间按每25mm厚度1小时计算，随后空冷。注意事项：焊接前清除坡口及两侧20mm范围内的油污、锈迹。禁止使用低氢型以外的焊条，禁止在露天有风环境下施焊。

**热处理**：固溶处理温度980-1050℃，保温时间按板厚每25mm不少于1小时，水淬冷却。如进行去应力退火，温度600-650℃，保温时间按每25mm厚度1小时，空冷。注意事项：加热过程中应控制升温速度不超过200℃/小时，防止热应力过大导致变形。禁止在固溶温度下长时间保温（超过2小时），防止晶粒粗化。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质1.4418或更高级别的双相不锈钢（如1.4462），避免使用碳钢紧固件。密封垫片应选用不含卤素（氟、氯、溴）的材料，如纯PTFE（聚四氟乙烯）或膨胀石墨垫片。安装完成后，对焊接区域及加工表面进行酸洗钝化处理，使用柠檬酸基钝化膏（不含硝酸），清洗后用去离子水冲净并干燥。

**日常维护方法**：每季度进行一次表面检查，重点检查叶片进水边及出水边区域的点蚀、磨损情况。清洁周期为每半年一次，使用中性清洗剂（pH值6-8）配合软布或海绵擦洗，禁止使用含氯清洗剂（如次氯酸钠）。长期停机时，应在表面涂抹防锈油（如防锈型水溶性切削液）进行临时保护。

**常见故障及解决方法**：

1. **表面点蚀**：若发现直径小于1mm的孤立点蚀坑，可打磨去除蚀坑后进行补焊修复；若点蚀密集（每平方厘米超过5个），需评估整体更换或大面积补焊。

2. **焊缝开裂**：首先确认裂纹类型（热裂纹或冷裂纹），对于冷裂纹，需打磨去除裂纹区域，预热至100-150℃后重新焊接，焊后立即进行去应力退火。

3. **变形超差**：叶片在服役中出现变形，可进行热校形处理（加热至650℃加压校形），或通过机械加工去除变形量，但需保证剩余厚度满足强度要求。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10号）及阻燃工作服。禁止触碰未冷却工件（表面温度可能超过200℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止触电或蒸汽烫伤。

**切割加工安全**：进行等离子切割或砂轮打磨时，必须佩戴防护面罩（遮光号≥12号）及防尘口罩。车间需配备排烟系统，及时抽走金属烟尘。切割区域周围设置火花隔离挡板，防止引燃易燃物。

**产品损坏或腐蚀后的应急处理**：一旦发现产品出现严重腐蚀穿孔或开裂导致介质泄漏，应立即停机隔离，切断介质源（关闭上下游阀门）。人员穿戴耐酸手套、护目镜及防护服后，对泄漏介质进行中和（如使用碳酸氢钠溶液）并收集至专用容器。废弃物按危险废物（HW类）分类，交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择1.4418固溶板时，建议首先评估应用场景的匹配度：水电叶片用材需重点关注屈服强度（≥620MPa）及冲击韧性（-20℃KV2≥40J），同时确认使用环境的氯离子浓度（建议≤200ppm）。关键性能参数中，PREN值（耐点蚀当量）应≥22（按PREN=%Cr+3.3×%Mo+16×%N计算）。如有船级社认证需求（如DNV、BV、CCS），需在订货时明确。建议核对上海墨钜原厂质保书中的化学成分与力学性能数据，并要求提供第三方检测报告（如SGS、BV）以验证产品性能。备品备件建议按装机量的10-15%储备，确保检修时及时更换。

## 十四、价格标准

1.4418固溶板的价格受板厚、尺寸及技术要求影响较大。参考价格区间（含税出厂价）如下：

- 厚度10-30mm标准板：约25-35元/公斤

- 厚度30-80mm中厚板：约30-45元/公斤

- 厚度80-120mm特厚板：约45-60元/公斤

- 定制锻件：按实际重量及加工复杂度计价，约50-80元/公斤

批量折扣政策：单批采购≥5吨可享5-12%折扣（具体比例按实际订单协商）。小批量试样（≤500公斤）加价15-20%。如需附加第三方检测（如SGS、BV）、双认证（如船级社+ISO）或定制热处理，需额外加收10-25%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、力学性能不合格）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验数据）、产品说明书、安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到客户技术咨询后，24小时内提供远程指导（电话或视频）。如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。

**备品保障**：该牌号产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户长期维护需求。

**售后响应**：质量问题投诉2小时内电话回复，48小时内出具初步处理方案及时间节点。
