Rene41高温合金锻件探伤标准？

# Rene41高温合金锻件探伤标准与产品介绍

## 一、产品概述与适用范围

Rene41高温合金属于镍基沉淀硬化型高温合金，典型牌号为Rene41（UNS N07041）。该合金在650至1000摄氏度范围内具有优异的高温强度、抗蠕变性能和抗氧化能力，同时具备良好的热疲劳抗性。其核心优势包括：在980摄氏度下仍保持较高的抗拉强度（可达550兆帕以上）；优异的抗热腐蚀性能，适用于含硫燃气环境；良好的组织稳定性，长期服役后析出相粗化速率低；可进行多种热处理制度调控，适应不同工况需求；具备良好的焊接修复能力和热加工成型性。该产品主要应用于航空发动机热端部件、火箭发动机涡轮盘、核反应堆高温紧固件及化工高温反应器等领域，使用温度范围通常为650至1000摄氏度，短期极限使用温度可达1050摄氏度。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及电渣重熔设备，严格执行ASTM B637、AMS 5712及GB/T 14992等标准，全流程工艺可追溯，每一批次产品均附有原厂质保书。公司长期服务于航空、能源、化工及核工业领域，提供定制化的合金材料解决方案。

## 三、核心功能

1. **耐高温氧化能力**：在980摄氏度空气介质中，Rene41的氧化增重率低于0.15毫克每平方厘米每小时，表面形成致密的氧化铬和氧化铝保护膜，有效阻止进一步氧化。

2. **抗高温蠕变性能**：在900摄氏度、140兆帕应力条件下，持久寿命超过100小时，延伸率大于10%，适合长期承受高温应力的关键部件。

3. **高强度与韧性兼顾**：室温抗拉强度可达1380兆帕以上，屈服强度大于1100兆帕，同时断后延伸率保持在12%以上，满足复杂应力状态下的安全需求。

4. **良好的热加工成型性**：在1050至1150摄氏度范围内可进行锻造、轧制及挤压成型，热加工窗口宽，不易产生裂纹。

5. **抗热疲劳性能**：在急冷急热循环工况下（如燃气轮机启动-停机过程），裂纹萌生寿命显著优于普通高温合金。

## 四、技术特点

### 合金设计思路

Rene41通过加入高含量的钴（约11%）、钼（约10%）及铝钛（分别约1.5%和3.2%）实现沉淀强化和固溶强化。钴元素提高基体固溶强度和抗热腐蚀能力；钼和钨（约0.5%）增强晶界强度和抗蠕变性能；铝和钛形成主要强化相γ‘相（Ni3(Al,Ti)），体积分数可达20%至25%，在高温下保持稳定。碳含量控制在0.08%至0.12%，形成碳化物（MC、M23C6、M6C）钉扎晶界，延缓晶界滑移。

### 冶炼工艺

采用“真空感应熔炼（VIM）+ 真空自耗重熔（VAR）”或“真空感应熔炼（VIM）+ 电渣重熔（ESR）”双联工艺。VIM去除气体和易挥发杂质，VAR或ESR进一步降低氧、氮含量并细化凝固组织，锭型偏析控制在1级以内。

### 热处理制度

标准固溶处理：1080摄氏度保温4小时，快速空冷或油冷。时效处理：760摄氏度保温16小时，空冷。该制度获得均匀的γ‘相尺寸（约0.1至0.3微米）和碳化物分布。对于要求更高持久强度的部件，可采用两阶段时效（760摄氏度+ 650摄氏度）。

### 显微组织控制

晶粒度控制在ASTM 4至6级，δ相（Ni3Nb）含量低于0.5%，避免对塑性和韧性产生不利影响。通过控制终锻温度和变形量，确保再结晶完全，避免出现粗晶或混晶组织。

### 无损检测及质量保证

锻件在粗加工后100%进行超声波探伤（UT），检测标准按ASTM E2375或AMS 2154执行，验收等级为AA级（无超过1.2毫米当量平底孔缺陷）。表面进行液体渗透检测（PT），按ASTM E1417执行，不允许存在裂纹、气孔或夹杂。每批次光谱分析确认化学成分，力学性能按ASTM E8/E21执行。

## 五、应用领域

- **航空航天**：航空发动机涡轮盘、压气机叶片、燃烧室衬套及加力燃烧室部件，承受高温燃气冲刷和离心应力。

- **火箭发动机**：涡轮泵转子、喷嘴及密封环，在液氧/煤油或氢氧燃烧环境中工作。

- **核工业**：核反应堆控制棒驱动机构、高温紧固件及堆内测量导管，要求抗中子辐照和高温强度。

- **化工及能源**：乙烯裂解炉管支撑件、煤气化炉高温阀门及热电偶保护管，耐硫化物腐蚀和高温氧化。

- **精密模具**：热作模具镶块、压铸模具型芯，在700至900摄氏度下保持硬度和抗热疲劳性。

## 六、产品详细参数

### 化学成分（重量百分比，典型值，以实际质保书为准）

碳：0.08-0.12；钴：10.00-12.00；铬：18.00-20.00；钼：9.00-10.50；钛：3.00-3.50；铝：1.40-1.80；钨：0.50-0.80；铁：≤2.00；锰：≤0.50；硅：≤0.50；磷：≤0.015；硫：≤0.010；硼：0.003-0.010；镍：余量。

### 力学性能（典型值，以实际质保书为准）

室温：抗拉强度1380兆帕，屈服强度1100兆帕，断后延伸率12%，硬度HRC 38-44。980摄氏度：抗拉强度550兆帕，屈服强度420兆帕，延伸率15%。高温持久强度：900摄氏度/140兆帕条件下，持久寿命≥100小时。

### 物理性能（典型值）

密度：8.25克/立方厘米；熔点：1320-1380摄氏度；热导率：在100摄氏度时为11.5瓦/米·开，在900摄氏度时为24.0瓦/米·开；电阻率：在室温下为1.25微欧·米；线膨胀系数：在20-1000摄氏度范围内平均为15.6×10^-6每摄氏度；弹性模量：在室温下为210吉帕，在900摄氏度下为150吉帕。

### 耐腐蚀/高温性能

抗氧化性：在980摄氏度空气中，氧化增重率≤0.15毫克/平方厘米·小时；抗热腐蚀：在含1%硫的燃气中，腐蚀速率≤0.05毫米/年；临界点蚀温度（CPT）：在3.5%氯化钠溶液中≥70摄氏度（典型值）。

### 产品规格范围

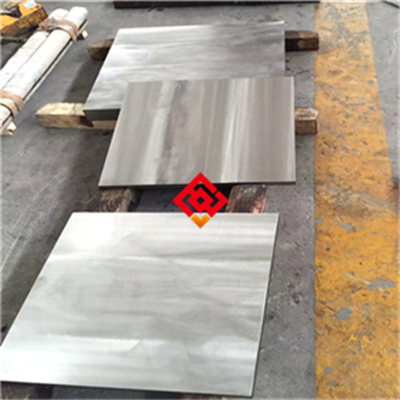

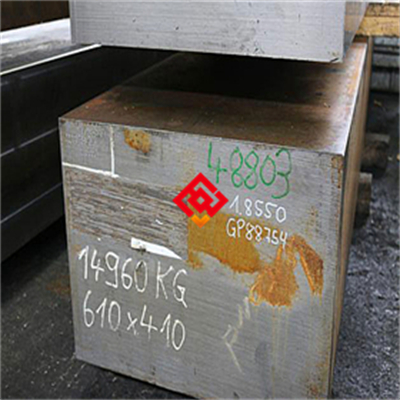

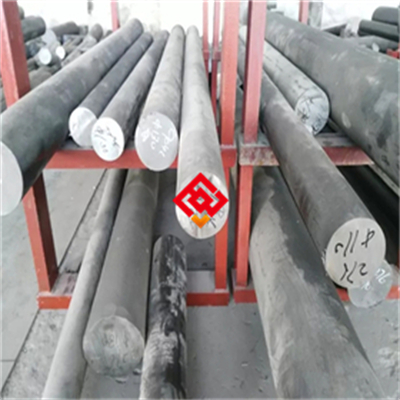

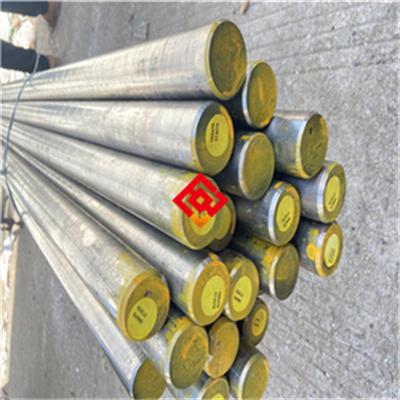

锻件：圆饼直径100-800毫米，厚度30-300毫米；环件外径200-1500毫米，壁厚20-150毫米；模块尺寸按客户图纸定制。棒材直径20-200毫米，长度1000-6000毫米。板材厚度3-50毫米，宽度600-1200毫米。

### 交货状态

固溶态+时效态（标准交货状态），也可按客户要求提供固溶态（未时效）。表面处理：锻件表面经打磨或车光处理，粗糙度Ra≤3.2微米；棒材经磨光或剥皮处理；板材经酸洗或喷砂处理。

### 批次溯源码解读

编码规则示例：MJ-R41-202503-1234-HT-0250。其中“MJ”代表上海墨钜，“R41”代表牌号Rene41，“202503”代表生产年月（2025年3月），“1234”代表炉号，“HT”代表热处理批号（Heat Treatment），“0250”代表规格代码（如直径250毫米圆饼）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测结果及热处理记录。

## 七、注意事项

1. **避免长期服役于650至750摄氏度的脆性温度区间**：在此温度区间长期保温可能导致σ相（FeCr型金属间化合物）析出，降低冲击韧性和持久寿命，建议通过优化热处理或选用其他牌号规避。

2. **禁止接触含硫、含铅及含低熔点金属的介质**：在高温下（>800摄氏度），硫、铅、锌、锡等元素会沿晶界扩散，导致严重脆化，应避免与含硫燃气、铅基焊料或锌蒸气接触。

3. **焊接后必须进行焊后热处理**：Rene41的焊接热影响区易产生微裂纹，焊后应在760摄氏度进行4小时去应力退火，然后空冷，否则焊接接头持久强度下降30%以上。

4. **加工硬化倾向显著**：在冷加工（如冷轧、冷拉）时，每道次变形量不应超过10%，否则需进行中间退火（1080摄氏度/30分钟/空冷），以避免开裂。

5. **表面划伤和凹坑必须打磨去除**：任何深度超过0.1毫米的表面缺陷在高温服役中可能成为疲劳裂纹源，尤其对涡轮盘等旋转部件，必须按ASTM E1417进行荧光渗透检测后修复。

6. **避免与异种材料直接接触在高温下**：与石墨、陶瓷或低合金钢直接接触时，可能发生元素扩散或电化学腐蚀，应使用同材质或更高级别的高温合金垫片隔离。

## 八、存储与运输指南

### 存储环境要求

温度范围：-20至40摄氏度；相对湿度上限：60%，避免冷凝；地面需铺设木质或橡胶垫材，禁止直接接触水泥地面；禁止与酸、碱、重金属粉末（如锌粉、铅粉）、氯化物及硫化物混存。

### 包装规范

锻件及棒材：先用气相防锈纸包裹，再套入塑料薄膜袋，内放干燥剂（硅胶），然后装入木箱或钢带加固的编织袋。板材：每张板材之间用中性纸隔开，整体用防潮膜密封，外套胶合板箱。包装外贴标签，注明牌号、规格、批次号及“防潮”“防压”标识。

### 运输注意事项

固定方式：使用尼龙绑带或钢带固定于托盘，避免滑动；防雨防暴晒：必须覆盖防水篷布；吊装要求：使用高强度尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，防止压痕和划伤；禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

### 切割

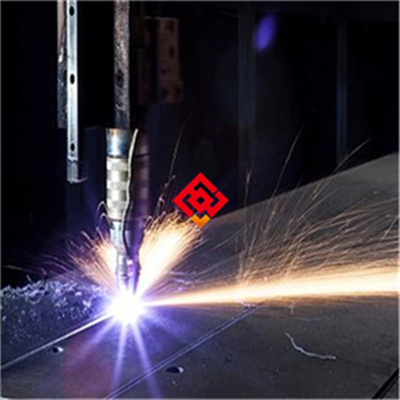

推荐方法：带锯（使用双金属带锯条，线速度15-20米/分钟，进给量0.02-0.05毫米/齿）；激光切割（使用光纤激光，功率2-4千瓦，辅助气体为氮气或氩气）；水刀切割（使用加砂水刀，压力350-400兆帕）。切割后打磨：切口边缘必须用氧化铝砂轮或硬质合金旋转锉打磨至R角大于0.5毫米，去除热影响区微裂纹。禁止使用普通碳化硅砂轮片，因其可能引入杂质；禁止使用氧乙炔火焰切割，因热输入过大导致组织劣化。

### 焊接

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：推荐使用同材质焊丝（如Rene41焊丝）或ERNiCrCoMo-1（AWS A5.14）。焊接参数：TIG焊接电流80-120安培，电压12-16伏，焊接速度80-120毫米/分钟；层间温度控制在100摄氏度以下，使用高纯氩气（纯度≥99.999%）保护，流量10-15升/分钟。焊后热处理：760摄氏度保温4小时，空冷。注意事项：焊接前必须清理坡口及两侧20毫米范围的油污、氧化皮和水分；禁止在无保护气体条件下施焊；禁止使用含硫或含铅的润滑油接触焊缝区域。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：1080摄氏度保温4小时，快速空冷或油冷（冷却速度≥100摄氏度/分钟）。时效处理：760摄氏度保温16小时，空冷。注意事项：热处理前必须将工件表面油污清洗干净，防止渗碳或渗硫；炉内气氛应保持中性或微还原性，避免氧化；禁止使用含氯的脱脂剂，防止应力腐蚀开裂。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质：推荐使用同材质（Rene41）或更高级别的高温合金（如Inconel 718、Waspaloy）螺栓和螺母，避免使用不锈钢或碳钢因热膨胀系数差异导致松动。密封垫片选型：使用无卤素、无硫的石墨复合垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯或含氯橡胶的垫片。安装后处理：若安装过程中表面被污染，应使用中性清洗剂（如丙酮或异丙醇）清洁，然后进行酸洗钝化（使用20%硝酸+2%氢氟酸混合液，温度50摄氏度，浸泡30分钟），最后用去离子水冲洗并烘干。

### 日常维护方法

清洁周期：每运行500小时或每月一次（视工况而定）。清洗剂类型：使用中性或弱碱性清洗剂（pH值7-9），不含氯、硫及重金属离子；禁止使用盐酸、硫酸或含氟化物的清洗剂。防锈/防氧化处理：长期停用（超过30天）时，表面涂抹耐高温防锈油（如MIL-PRF-23827标准），并用防潮纸覆盖。

### 常见故障及解决方法

1. **表面点蚀**：原因可能是环境中氯离子浓度超标或表面有杂质沉积。处理措施：停机后清除腐蚀产物，用氧化铝砂纸打磨至光亮，然后重新酸洗钝化；检查介质源，增加过滤或除氯装置。

2. **焊缝开裂**：原因可能是焊后热处理不充分或层间温度过高。处理措施：清除裂纹至母材，重新焊接并严格执行焊后热处理；若裂纹延伸至母材，需更换部件。

3. **变形**：原因可能是热处理或服役中温度分布不均。处理措施：在固定夹具上进行去应力退火（760摄氏度/4小时/炉冷至300摄氏度后空冷），然后校正；若变形超过设计公差，需更换。

## 十一、安全警示与应急处理

### 高温操作安全

必须佩戴的防护装备：耐高温手套（耐温≥200摄氏度）、面罩（防热辐射）、阻燃服（如Nomex材质）；禁止触碰未冷却工件（表面温度可能超过300摄氏度）；现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，因高温金属遇水可能发生爆炸或产生氢脆。

### 切割加工安全

防护面罩：激光切割或等离子切割时使用遮光号≥5的防护面罩；排烟系统：必须开启局部排风，收集金属烟尘（含铬、镍、钴等有害元素）；火花隔离：切割区域周围2米内不得放置易燃物，并铺设防火毯。

### 产品损坏或腐蚀后的应急处理

停机隔离：立即切断介质源和电源，将故障部件隔离；切断介质源：关闭阀门并排空管道内残留介质；人员防护：操作人员穿戴防酸手套、护目镜和防护服，避免接触腐蚀性介质；泄漏介质中和收集：若为酸性介质，用碳酸氢钠粉末中和；若为碱性介质，用稀醋酸中和；收集后密封于专用容器，贴上危险废物标签；废弃物分类：按国家危险废物名录（HW类，如HW17表面处理废物、HW49其他废物）分类，委托有资质的处置单位处理，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择Rene41高温合金锻件时，应从应用场景匹配度出发，确认使用温度、应力水平和环境介质是否与产品性能匹配。关键性能参数包括：高温持久强度（如900摄氏度/140兆帕下的持久寿命）、抗氧化增重率、PREN值（抗点蚀当量，Rene41的PREN值约为28-32）。认证要求方面，航空领域需提供AMS 5712或AMS 2154认证，核工业需提供ASME NB分卷认证，化工行业需提供NACE MR0175/ISO 15156认证。建议用户核对上海墨钜原厂质保书，确认批次号、化学成分和力学性能数据，并要求提供第三方检测报告（如SGS、BV）以验证性能。备品备件比例建议为1:1.2（即每10件在役件配备2件备件），以应对突发故障。

## 十四、价格标准

Rene41高温合金锻件的参考价格区间为：圆饼锻件（直径200-400毫米）每公斤500-800元人民币；环件（外径500-1000毫米）每公斤600-900元人民币；棒材（直径50-100毫米）每公斤450-700元人民币。价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求（如双认证、第三方检测、定制热处理）浮动。批量折扣政策：单批次采购≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%。提示：具体报价请联系曾先生获取精确订单报价，因原材料价格波动，以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂超标）导致失效的，免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤报告、尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担；特殊检测（如高温持久、蠕变、腐蚀试验）费用双方协商。

**备品保障**：停产后五年内仍提供同质替代或定制加工，确保客户设备维护不受影响。

**售后响应**：质量问题2小时内回复，48小时内出初步方案；紧急情况下可派工程师携带备用件赴现场处理。
