# Nilo48定膨胀合金线材产品介绍

## 一、产品概述与适用范围

Nilo48定膨胀合金属于铁镍基精密合金大类，典型牌号为Nilo48（亦称4J48或UNS K94800）。该合金是一种具有可控线膨胀系数的铁镍二元合金，主要特性是在一定温度范围内与软玻璃、陶瓷等材料实现匹配封接。Nilo48合金的线膨胀系数在20℃至480℃范围内稳定在8.5×10⁻⁶/℃至9.5×10⁻⁶/℃之间，适用于与硼硅玻璃等材料的匹配封接。其核心优势包括：一是热膨胀系数与多种玻璃及陶瓷高度匹配，确保封接应力最小化；二是具有优良的加工塑性，可拉制成细丝并承受多次冷加工；三是表面氧化膜致密且与玻璃润湿性好，有利于形成气密性封接；四是磁性能稳定，在封接温度范围内无磁性转变干扰；五是具有良好的抗热震性能，在反复加热冷却循环中保持结构完整性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、精密连铸及多道次拉丝设备，严格执行ASTM F30、GB/T 15018及YB/T 5233等国内外标准。公司从原材料采购到成品出厂实施全流程工艺可追溯系统，每批次产品均附带原厂质保书，确保化学成分、尺寸公差及物理性能的稳定可靠。

## 三、核心功能

1. **可控热膨胀匹配功能**：Nilo48合金在20℃至480℃温度范围内，线膨胀系数稳定在8.5×10⁻⁶/℃至9.5×10⁻⁶/℃，与DM305、DM308等硼硅玻璃的膨胀曲线高度吻合，可有效降低封接界面的热应力，防止玻璃炸裂或封接失效。

2. **优良的冷加工成形性**：该合金具有较低的加工硬化速率，可承受多次冷拉拔、轧制及弯曲加工，线材直径可加工至0.05mm以下，且中间退火次数少，生产效率高。

3. **表面氧化与润湿性**：在特定氧化气氛中（如湿氢或露点可控的分解氨气氛），Nilo48表面可形成厚度均匀、致密的FeO·NiO复合氧化层，该氧化层与熔融玻璃具有良好的润湿角（通常小于30°），确保封接界面的气密性。

4. **磁性能稳定性**：Nilo48的居里温度（Tc）约为480℃，在封接作业温度区间内（通常400℃至550℃）保持顺磁状态，不会因磁性转变引起体积突变，有利于封接精度的控制。

## 四、技术特点

**合金设计思路**：Nilo48的核心设计基于铁镍二元合金体系中镍含量对膨胀系数的影响规律。镍含量控制在47.5%至48.5%（wt%）范围内，使合金在室温至480℃区间内获得与硼硅玻璃匹配的膨胀曲线。严格控制碳、硅、锰等杂质元素含量（碳≤0.05%，硅≤0.30%，锰≤0.80%），以避免形成碳化物或硅酸盐夹杂影响封接质量。

**冶炼工艺**：采用真空感应熔炼（VIM）工艺，在真空度≤1Pa条件下进行熔炼和精炼，有效去除钢液中的气体（氢、氧、氮）及低熔点杂质。随后进行电渣重熔（ESR）二次精炼，进一步降低硫、磷含量（硫≤0.020%，磷≤0.020%），提高合金纯净度。

**热处理制度**：成品线材在最终冷拉拔后需进行退火处理，退火温度范围为750℃至850℃，保温时间根据线径确定（通常为15至30分钟），随后炉冷至300℃以下出炉空冷。该退火制度可消除加工应力，细化晶粒，并使合金组织均匀化，确保膨胀系数的稳定性。

**显微组织控制**：退火后组织为单相奥氏体（γ相），晶粒度控制在5级至8级（ASTM E112标准）。不允许存在δ铁素体或马氏体相，因相变会引起体积突变，破坏膨胀曲线的线性度。采用金相显微镜（200X至500X）进行组织检验。

**无损检测及质量保证**：线材直径≥1.0mm的批次进行100%涡流探伤（ET），检测灵敏度为表面缺陷深度≥0.05mm；对于直径<1.0mm的细丝，采用在线激光测径与表面缺陷视觉检测系统。每批次产品均进行膨胀系数测定（采用石英膨胀仪，升温速率3℃/min），并提供原始检测曲线。

## 五、应用领域

1. **电子真空器件行业**：用于制造电子管、显像管、X射线管等真空器件的引线、芯柱及封接环，要求与玻璃壳体实现高气密性封接。

2. **半导体封装领域**：作为集成电路陶瓷封装外壳的引线框架材料，与氧化铝陶瓷或玻璃绝缘子匹配封接。

3. **光纤通信器件**：用于光纤耦合器、激光器封装中的金属-玻璃封接部件，要求热膨胀匹配以维持光学对准精度。

4. **传感器与继电器**：制造气密性传感器壳体、继电器玻璃绝缘子封接件，在温度变化环境中保持密封可靠性。

5. **航空航天连接器**：用于高可靠性电连接器的玻璃封接插孔，需承受-55℃至+300℃的热循环冲击。

6. **医疗电子设备**：用于心脏起搏器、植入式传感器等生物医疗器件的金属-玻璃封接外壳，要求长期生物相容性与气密性。

## 六、产品详细参数

**化学成分（wt%，典型值范围）**：镍（Ni）47.5-48.5；钴（Co）≤0.50；碳（C）≤0.05；锰（Mn）≤0.80；硅（Si）≤0.30；磷（P）≤0.020；硫（S）≤0.020；铝（Al）≤0.10；铁（Fe）余量。钴含量控制是为了避免对膨胀系数产生额外影响，实际生产中通常控制在0.10%以下。

**力学性能（室温，退火态典型值）**：抗拉强度Rm为450-550 MPa；屈服强度Rp0.2为180-250 MPa；断后伸长率A≥30%（标距50mm）；维氏硬度HV为130-160（载荷10kg）。对于冷拉态线材，抗拉强度可达700-900 MPa，但伸长率降至5%-15%。

**物理性能**：密度8.20 g/cm³（20℃）；熔点1430-1450℃；热导率17.5 W/(m·K)（20℃），随温度升高略有增加，300℃时约为20.0 W/(m·K)；电阻率0.48 μΩ·m（20℃）；线膨胀系数（20-480℃）8.5×10⁻⁶/℃至9.5×10⁻⁶/℃（典型值8.9×10⁻⁶/℃）；弹性模量E为160 GPa（20℃）；居里温度Tc约480℃。

**耐腐蚀与高温性能**：Nilo48在干燥空气中具有中等抗氧化性，在400℃以下氧化速率较低（氧化增重率<0.1 mg/cm²·h）。在湿氢气氛中（露点10-30℃），可在表面形成厚度0.5-2.0μm的致密氧化层。合金在含硫气氛中易发生晶间腐蚀，禁止在此类环境中使用。临界点蚀温度（CPT）在3.5%NaCl溶液中约为40℃，不推荐在强腐蚀环境中使用。

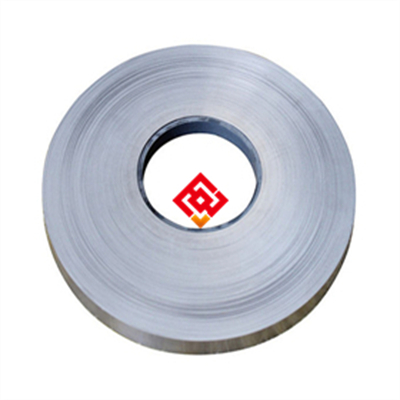

**产品规格范围**：线材直径0.05mm至8.0mm，其中细丝（0.05-0.50mm）以轴装形式供货，每轴重量0.5-5kg；粗丝（0.50-8.0mm）以盘卷或直条形式供货，单卷重量10-100kg。可定制扁线、异形线材及带材（厚度0.05-2.0mm，宽度5-200mm）。

**交货状态**：退火态（软态）或冷拉态（硬态），表面处理为酸洗或光亮退火。线材表面应光滑、无裂纹、无折叠、无氧化皮，允许有轻微拉丝痕迹。

**批次溯源码解读**：编码规则为“MJ-Nilo48-YYYYMM-炉号-热处理批号-规格代码”。例如：MJ-Nilo48-202503-A123-05-0.50，其中“MJ”代表上海墨钜，“Nilo48”为牌号，“202503”为生产年月（2025年3月），“A123”为VIM熔炼炉号，“05”为第5次热处理批次，“0.50”表示线材直径0.50mm。客户可通过提供溯源码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、膨胀系数曲线及探伤报告。

## 七、注意事项

1. **封接气氛控制**：Nilo48与玻璃封接前，必须在特定气氛中进行预氧化处理。氧化气氛的露点应控制在10℃至30℃之间，温度750℃至850℃，时间5至15分钟。露点过低（<0℃）会导致氧化层过薄，封接强度不足；露点过高（>40℃）则氧化层过厚且疏松，封接后易产生气泡或漏气。

2. **禁止在含硫环境中使用**：Nilo48合金对硫元素极为敏感，在含硫气氛（如H₂S、SO₂）或含硫介质中会发生严重晶间腐蚀，导致线材脆断或封接失效。储存及使用环境中应避免硫化物、亚硫酸盐等物质。

3. **冷加工后的应力释放**：冷拉拔后的Nilo48线材存在显著残余应力，若不进行退火处理直接用于封接，在加热过程中可能发生应力释放导致尺寸变化或封接面错位。因此，冷拉态线材在封接前必须进行去应力退火（500℃-600℃，保温1-2小时）。

4. **焊接裂纹敏感性**：Nilo48合金在焊接时热影响区易产生微裂纹，尤其是当线材直径小于0.5mm时。焊接应采用低热输入工艺（如微束等离子焊或激光焊），避免使用氧乙炔焊。焊后需进行去应力退火（600℃-650℃，保温30分钟）。

5. **表面划伤控制**：线材表面的划痕、刻痕或压痕会成为封接过程中的应力集中源，在热循环中可能引发裂纹并扩展至封接界面。因此，加工过程中应使用塑料或橡胶包裹的夹具，避免金属工具直接接触线材表面。

## 八、存储与运输指南

**存储环境要求**：Nilo48线材应存储在清洁、干燥、通风良好的库房内，环境温度控制在5℃至35℃，相对湿度不超过60%。线材应放置在木质或塑料托盘上，离地高度不小于30cm，避免直接接触水泥地面。禁止与酸、碱、硫化物、重金属粉末（如铜粉、锌粉）等腐蚀性物质混存，尤其要远离含硫橡胶制品（如硫磺硫化橡胶垫）。

**包装规范**：细丝（直径<0.5mm）先缠绕在塑料线轴上，再装入密封塑料袋中，袋内放置干燥剂（硅胶或分子筛，用量不小于50g/m³包装体积），最后装入瓦楞纸箱或木箱。粗丝（直径≥0.5mm）以盘卷形式用塑料薄膜缠绕，外覆防锈纸，再装入编织袋或铁木结构包装箱。包装外壁应标注“防潮”、“轻放”、“禁止挤压”等警示标识。

**运输注意事项**：运输过程中包装箱应固定于车厢底部，防止滚动或倾倒。车辆应配备防雨篷布，严禁露天运输或暴晒。吊装时使用尼龙吊带或橡胶包裹的钢丝绳，禁止钢丝绳直接接触包装箱或线材表面。线轴或盘卷不得叠放超过三层，避免下层变形。

**明确禁止行为**：禁止与腐蚀性物质（如酸液、碱液、硫磺、漂白粉）混放；禁止露天存放（即使有防雨布，因昼夜温差会导致结露）；禁止踩踏、抛掷或重物挤压包装；禁止使用铁质撬棍直接撬动线盘。

## 九、加工操作规范

**切割**：对于直径≤2.0mm的细丝，推荐使用精密手动剪钳或自动切断机，刀片材质为高速钢（HSS）或硬质合金，切断速度控制在30-60次/分钟。对于直径>2.0mm的粗丝，推荐使用带锯切割（锯条齿距4-6TPI，线速度20-30m/min）或激光切割（光纤激光，功率500-1000W，切割速度1-3m/min）。切割后断面需用细锉或砂纸打磨去除毛刺，打磨方向应与线材轴向一致。注意事项：禁止使用普通氧化铝砂轮片切割，因砂轮中的粘结剂可能含有硫或氯，会污染线材表面。禁止使用氧乙炔火焰切割，因高温氧化会破坏合金表面质量。

**焊接（如适用）**：推荐采用微束等离子弧焊或激光焊，填充金属应使用同牌号Nilo48焊丝（直径0.2-0.8mm）。焊接参数：焊接电流5-20A（微束等离子），激光功率100-300W，焊接速度200-500mm/min，保护气体为高纯氩气（纯度≥99.999%），气体流量5-10L/min。层间温度应控制在100℃以下，避免过热。焊后需进行去应力退火（600℃-650℃，保温15-30分钟，炉冷）。注意事项：禁止使用手工电弧焊（SMAW），因药皮中的氟化物和硫化物会污染焊缝。禁止使用含硅的焊丝，因硅会增加焊缝脆性。焊接前必须清除线材表面的油污和氧化膜（用丙酮擦拭，再用无水乙醇漂洗）。

**热处理**：退火温度750℃-850℃，保温时间按线径计算（每毫米直径保温5-10分钟，最短不少于15分钟），冷却方式为炉冷（冷却速率≤200℃/h）至300℃以下出炉空冷。预氧化处理（封接前）：温度750℃-850℃，保温5-15分钟，气氛为湿氢（露点10-30℃）或分解氨（露点20-40℃）。注意事项：禁止快速水淬，因急冷会导致组织应力过大，可能引发微裂纹。禁止在氧化性气氛中（如空气）进行高温加热超过900℃，因过度氧化会改变表面成分和膨胀系数。

**详细操作示意图及参数表请向上海墨钜索取说明书**。

## 十、安装与维护建议

**安装要点**：封接连接件（如引线、外壳）应使用与Nilo48相同牌号或更高等级的铁镍定膨胀合金（如Nilo42、Nilo50），避免异种金属因膨胀系数差异导致封接应力。密封垫片应选用无卤素、无硫的纯石墨垫片或聚四氟乙烯（PTFE）垫片，禁止使用含氯的橡胶垫片（如氯丁橡胶），因高温下氯离子会腐蚀封接界面。安装完成后，对封接区域进行酸洗钝化处理（用10%-15%硝酸溶液在50℃-60℃清洗10-15分钟，再用去离子水冲洗至中性），以去除表面氧化皮和污染物。

**日常维护方法**：对于在洁净环境中使用的Nilo48封接件，清洁周期为每3-6个月一次。清洗剂选用中性洗涤剂（pH值6-8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洗后用洁净压缩空气吹干或60℃-80℃烘干。若封接件表面出现轻微氧化变色，可用细粒度的氧化铝研磨膏（粒度≤10μm）进行机械抛光，再用去离子水清洗。

**常见故障及解决方法**：

1. **表面点蚀**：表现为封接界面附近出现针孔状腐蚀坑。原因一般为环境中存在氯离子或硫化物。处理方法：立即隔离污染源，用10%柠檬酸溶液对点蚀区域进行清洗，然后进行再钝化处理（硝酸溶液清洗）。若点蚀深度超过线材直径的10%，应更换部件。

2. **焊缝开裂**：表现为焊接接头处出现纵向或横向裂纹。原因可能是焊接热输入过大或焊后未进行去应力退火。处理方法：去除裂纹区域，重新焊接并严格控制层间温度≤100℃，焊后立即进行600℃-650℃去应力退火。

3. **封接件变形**：表现为封接后玻璃或陶瓷件出现弯曲或错位。原因是封接温度过高或保温时间过长导致Nilo48线材软化。处理方法：调整封接工艺参数，降低封接温度20℃-50℃，缩短保温时间。对于已变形的封接件，可在600℃-650℃进行校形退火（使用专用夹具夹持后加热）。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火、预氧化或封接作业时，操作人员必须佩戴耐高温手套（材质为芳纶或硅胶涂层玻璃纤维，耐温≥300℃）、防护面罩（聚碳酸酯材质，防飞溅）及阻燃工作服（材质为Nomex或棉质阻燃处理）。禁止在工件未冷却至室温前用手或金属工具触碰，高温线材表面温度可达800℃以上，接触会导致严重烧伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器，因高温金属遇水会发生剧烈汽化爆炸。

**切割加工安全**：使用激光切割时，操作人员必须佩戴激光防护眼镜（防护波长1064nm，光密度OD≥5）和防护面罩。切割区域需安装排烟系统（抽风量≥2000m³/h，粉尘过滤精度≤1μm），及时排出切割产生的金属烟尘。火花隔离要求：切割区域1.5米范围内不得放置可燃物（如纸箱、油桶、布料），地面铺设防火毯。使用带锯切割时，操作人员应佩戴防切割手套（钢丝网材质）和护目镜。

**产品损坏或腐蚀后的应急处理**：若发现Nilo48线材或封接件因腐蚀导致泄漏或断裂，应立即执行以下步骤：第一步，停机隔离，切断与腐蚀介质相连的阀门和管道，将故障部件所在的系统隔离。第二步，切断介质源，关闭上游阀门，排空管道内残留介质。第三步，人员穿戴防护装备（耐酸手套、护目镜、防护服），对泄漏介质进行中和处理：若为酸性介质（如盐酸、硫酸），使用碳酸氢钠粉末或石灰水进行中和；若为碱性介质（如氢氧化钠），使用稀醋酸或柠檬酸溶液中和。第四步，收集中和后的废液于专用容器内，标注“腐蚀性废物”。第五步，将损坏的Nilo48部件作为“HW49其他废物”（代码900-041-49）分类处置，交由有资质的危险废物处理单位回收。禁止将含镍废料直接倒入下水道或生活垃圾中。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括ASTM F30标准对照表、封接工艺推荐参数数据库及典型应用案例集。

## 十三、购买建议

在选择Nilo48定膨胀合金线材时，建议从以下维度评估匹配度：一是应用场景匹配度，确认封接对象是硼硅玻璃（膨胀系数8.5-9.5×10⁻⁶/℃）还是陶瓷（如氧化铝陶瓷9.0-10.0×10⁻⁶/℃），并据此选择相应牌号（Nilo48适用于前者，Nilo42适用于后者）。二是关键性能参数，重点核对20℃至480℃线膨胀系数曲线（要求接近线性，无突变），以及表面氧化层厚度（建议0.5-2.0μm）。三是认证要求，若用于航空或医疗领域，需确认是否满足AMS-I-23011或ISO 13485认证要求；若出口欧盟，需提供REACH和RoHS检测报告。四是备品备件比例，建议首次采购时额外订购10%-15%的备品，用于工艺调试和意外损耗。建议客户在收货后核对上海墨钜原厂质保书，确认化学成分、膨胀系数及探伤结果与订单一致。对于关键应用，可要求提供第三方检测报告（如SGS、BV）以独立验证性能参数。

## 十四、价格标准

Nilo48定膨胀合金线材的价格受产品型号、线径规格、采购数量及附加技术要求影响。参考价格区间如下：退火态线材（直径0.5-3.0mm）基础价为180-280元/公斤；冷拉态细丝（直径0.05-0.30mm）基础价为350-550元/公斤，因细丝加工难度大、成材率低。批量折扣政策：单批次采购量≥500公斤可享5%折扣，≥1吨可享8%折扣，≥5吨可享12%折扣。小批量试样（≤50公斤）加价规则：通常在基础价上浮15%-20%，因涉及换产成本及检验费用。若需附加技术要求（如双认证即原厂+第三方检测报告、定制热处理制度、特殊包装如真空密封），每项附加服务加收5%-10%费用。提示：具体报价请根据实际规格、数量及技术要求，联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、膨胀系数不合格、内部裂纹等）导致封接失效或产品损坏的，上海墨钜承诺免费更换同规格产品或全额退款（不含用户加工及运输费用）。

**技术资料**：随货提供中英文质保书（含批次溯源码、化学成分分析报告、力学性能检测数据、膨胀系数曲线图、涡流探伤报告及尺寸检验记录）、产品说明书（含标准对照表、加工建议）、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时远程技术指导（电话或视频会议），针对封接工艺、焊接参数、热处理制度等问题进行实时解答。如需现场服务，承诺48小时内安排工程师抵达用户现场，协助解决工艺难题。

**检测服务**：可安排SGS、BV等第三方检测机构进行独立检验，常规检测项目（化学成分、膨胀系数、力学性能）费用由上海墨钜承担。特殊检测项目（如SEM分析、EBSD晶粒取向分析、高温持久性能测试）费用另计，但可享受合作优惠价。

**备品保障**：对于已停产的产品规格，自停产后五年内仍可提供同质替代材料或定制加工服务，确保用户设备维护需求得到满足。

**售后响应**：质量问题反馈后2小时内给予初步回复，48小时内出具初步解决方案及处理时间表。对于紧急故障，可启动绿色通道优先处理。
