Kovar可伐合金冷轧板可以零切吗？

# Kovar可伐合金冷轧板可以零切吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

Kovar可伐合金（典型牌号：Kovar 4J29）属于铁镍钴定膨胀合金大类，是一种专为玻璃与陶瓷封接而设计的精密合金材料。该合金在-60℃至+450℃温度范围内具有与硬质玻璃和陶瓷材料相匹配的低膨胀系数（约5.0×10⁻⁶/℃），能够有效避免因热应力导致的封接界面开裂或漏气。Kovar合金冷轧板以其优异的封接性能、良好的冷加工成形性和稳定的磁性能，广泛应用于电子管、半导体封装、继电器、光电器件及航空航天精密组件中。

核心优势包括：

1. 低膨胀系数与玻璃/陶瓷匹配，封接应力小，气密性高。

2. 冷轧板表面光洁度高，厚度公差严格，适合零切加工。

3. 良好的深冲、弯曲和冲压性能，可满足复杂异形件制造。

4. 耐氧化性能优良，在封接温度下表面形成致密氧化膜，利于浸润。

5. 磁性能稳定，适用于电磁屏蔽及磁性敏感元件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和电渣重熔（ESR）装备，严格执行ASTM F15、GB/T 15018及YB/T 5231标准，从原料入库到成品出厂全流程工艺可追溯。公司长期为电子、半导体、航空航天等高端领域提供高品质Kovar合金材料，并可依据客户需求提供零切、定尺加工服务。

## 三、核心功能

1. **低膨胀封接功能**：在-60℃至+450℃范围内，平均线膨胀系数为5.0±0.3×10⁻⁶/℃，可与DM305、DM308等硬质玻璃及95%氧化铝陶瓷实现匹配封接，保证真空密封长期稳定。

2. **高气密性支撑功能**：冷轧板经精密轧制后组织致密，无气孔、裂纹等缺陷，封接后漏率可低于1×10⁻⁹ Pa·m³/s，满足高真空器件要求。

3. **优良冷加工成形功能**：合金在退火态下硬度较低（HV约130-160），延伸率≥30%，可进行冲压、深拉、弯曲、冲裁等零切加工，不易产生加工硬化裂纹。

4. **表面氧化层可控功能**：在封接加热过程中，合金表面可形成厚度均匀、结合牢固的Fe₂O₃·Cr₂O₃复合氧化膜，与玻璃熔体实现化学键合，提升封接强度。

## 四、技术特点

### 合金设计思路

Kovar合金通过精确控制铁、镍、钴三元素比例（镍约29%、钴约17%、余量铁），使其在居里点（约430℃）附近呈现极低的热膨胀系数。镍含量调节膨胀系数斜率，钴含量控制居里点温度，同时添加微量锰、硅作为脱氧剂，改善铸锭纯净度。

### 冶炼工艺

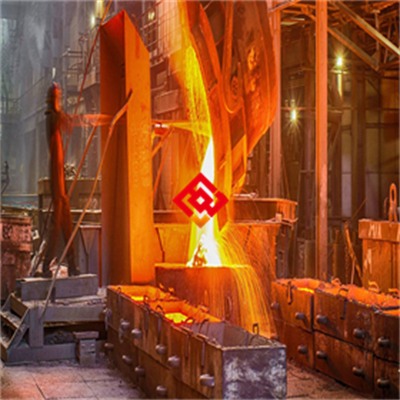

采用真空感应熔炼（VIM）配合电渣重熔（ESR）双联工艺，有效去除气体及非金属夹杂物，确保合金成分均匀、组织致密。冷轧板坯经热锻开坯后，进行多道次冷轧轧制，中间穿插再结晶退火以消除加工应力。

### 热处理制度

典型退火工艺为：在800-850℃保温30-60分钟，然后炉冷至600℃后空冷。该工艺可获得均匀的等轴晶组织（晶粒度5-7级），同时消除冷加工硬化，恢复塑性。封接前建议在1000-1050℃进行预氧化处理，形成厚度0.5-2μm的氧化膜。

### 显微组织控制

金相组织为单相奥氏体，无δ铁素体或马氏体相变。通过控制加热温度和冷却速度，避免晶粒粗化（要求晶粒度≥5级）。析出相主要为少量碳化物（如TiC、NbC），弥散分布在晶界，不影响封接性能。

### 无损检测及质量保证

所有冷轧板均经100%超声波探伤（UT）检测，执行ASTM E127标准，灵敏度为Φ0.8mm平底孔。表面缺陷采用液体渗透检测（PT）。化学成分采用直读光谱仪（OES）和碳硫分析仪验证。每批产品附原厂质保书，信息可追溯至炉号。

## 五、应用领域

- **电子与半导体封装**：用于晶体管、集成电路外壳、光电耦合器件的底座与引线，实现玻璃绝缘子密封。

- **真空器件制造**：用于行波管、磁控管、X射线管等电真空器件的金属-陶瓷封接部件。

- **航空航天精密组件**：用于陀螺仪、加速度计、传感器外壳等需低热应力的精密仪器。

- **继电器与开关**：用于密封继电器玻璃烧结端子，保证长期可靠导通。

- **光通信器件**：用于激光器封装、光纤耦合器金属化端面，匹配石英玻璃膨胀系数。

- **核工业仪器**：用于核辐射探测器的密封窗口，耐辐照且气密性好。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：28.5-29.5；钴（Co）：16.8-17.8；锰（Mn）：≤0.50；硅（Si）：≤0.30；碳（C）：≤0.04；磷（P）：≤0.020；硫（S）：≤0.020；铁（Fe）：余量。

**力学性能（室温，退火态，典型值）**：

抗拉强度（Rm）：490-590 MPa；屈服强度（Rp0.2）：280-380 MPa；延伸率（A）：≥30%；硬度（HV）：130-160；冲击功（Akv）：≥60 J。

**物理性能**：

密度：8.17 g/cm³；熔点：1450℃；热导率（20℃）：17.3 W/(m·K)；电阻率（20℃）：0.49 μΩ·m；线膨胀系数（20-400℃）：5.0×10⁻⁶/℃；弹性模量：138 GPa。

**耐腐蚀/高温性能**：

- 氧化增重率（1000℃×1h，空气中）：≤0.05 mg/cm²。

- 封接强度（玻璃-金属）：≥30 MPa（拉伸法）。

- 气密性：氦气漏率≤1×10⁻⁹ Pa·m³/s。

**产品规格范围**：

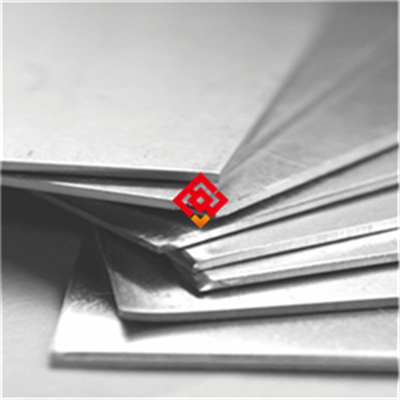

冷轧板厚度：0.1mm-6.0mm；宽度：100mm-600mm；长度：200mm-2000mm。可提供零切服务，最小零切尺寸为10mm×10mm（厚度≤2mm）。也可按客户图纸定制异形件。

**交货状态**：

退火态（A态），表面经酸洗或光亮退火处理，表面粗糙度Ra≤0.8μm。如需磨光或抛光，请在下单时注明。

**批次溯源码解读**：

编码规则：MJ-Kovar-4J29-年月-炉号-热处理批号-规格代码。例如：MJ-Kovar-4J29-202503-1023-5-0.5×200×500，其中“MJ”代表上海墨钜，“1023”为炉号，“5”为热处理批号，“0.5×200×500”为板厚×宽×长。客户可通过编码向上海墨钜索取原厂质保书，质保书含完整化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. 避免在450℃以上长期服役，超过居里点后膨胀系数急剧增大，可能导致封接应力超限。

2. 禁止与含硫、含铅介质接触，硫和铅会沿晶界扩散导致脆化，降低封接强度。

3. 冷轧板在冲压或零切加工后，若变形量超过30%，必须进行中间退火（800℃×30min，炉冷），否则可能产生微裂纹。

4. 焊接后必须进行去应力退火（650℃×1h，炉冷），防止焊缝区应力腐蚀开裂。

5. 表面划伤深度超过0.05mm时不可用于封接件，因划伤处氧化膜不均匀，易导致封接漏气。

6. 零切加工时禁止使用含氯的切削液，氯离子残留会引发点蚀。

7. 存放时禁止与不锈钢、碳钢直接接触，防止异种金属接触腐蚀。

## 八、存储与运输指南

**存储环境要求**：

温度：5-35℃；相对湿度：≤60%；地面需铺设木托盘或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、盐类物质及重金属粉末（如铜粉、铁粉）混存。

**包装规范**：

每张冷轧板之间夹中性纸隔离，整体包裹防锈纸+聚乙烯薄膜，内置干燥剂（硅胶包，每平方米≥20g）。外层采用木箱或强化纸箱包装，木箱内壁衬泡沫板缓冲。包装箱外标注“防潮”“轻放”“勿压”及产品标识。

**运输注意事项**：

- 运输车辆必须备有防雨篷布，严禁暴晒或雨淋。

- 板材应平放固定，避免竖立或倾斜，防止变形。

- 吊装时使用尼龙吊带，禁止钢丝绳直接接触板面，防止压痕或划伤。

- 明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷包装箱。

## 九、加工操作规范

### 切割

**推荐方法**：

- 厚度≤0.5mm：采用激光切割（波长1064nm光纤激光），功率500-1000W，速度2-5m/min，辅助气体为氮气（纯度≥99.99%）。

- 厚度0.5-3mm：采用精密带锯或水刀切割，水刀压力300-400MPa，砂料为80目石榴石砂。

- 厚度>3mm：采用等离子切割（氩氢混合气），电流80-150A，速度0.5-1m/min。

**注意事项**：切割后需用锉刀或砂纸打磨边缘毛刺，毛刺高度≤0.1mm。禁止使用普通氧化铝砂轮片，因砂轮中的杂质可能嵌入表面引起污染。激光切割后热影响区宽度应≤0.2mm，必要时进行局部退火消除应力。

### 焊接（适用于需要焊接的部件）

**推荐方法**：钨极氩弧焊（TIG）或等离子弧焊。

**填充金属**：推荐使用同材质Kovar焊丝（牌号4J29），直径Φ1.0-2.0mm。

**焊接参数**：电流30-80A（直流正接），电压10-15V，焊接速度5-15cm/min。层间温度≤100℃。

**保护气体**：氩气（纯度≥99.999%），流量8-15L/min。

**焊后热处理**：650℃×1h，炉冷至300℃后空冷，消除焊接应力。

**注意事项**：焊接前必须清理焊口油污及氧化膜（用丙酮擦拭）。禁止使用含氯清洗剂。禁止在风速＞2m/s的环境中焊接，防止保护气体被吹散。

### 热处理

- **退火**：800-850℃×30-60min，炉冷（冷却速度≤10℃/min）至600℃后空冷。

- **预氧化**：1000-1050℃×10-15min，在湿氢气氛或空气中进行，氧化膜厚度控制在0.5-2μm。

- **去应力**：650℃×1h，炉冷。

**注意事项**：退火温度严禁超过900℃，否则晶粒粗化（晶粒度＜5级）将导致封接性能下降。禁止水淬冷却，热应力会引起变形或裂纹。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质推荐使用同种Kovar合金或更高级别封接合金（如4J33），避免异种金属热膨胀不匹配。

- 密封垫片应选用无石棉、无卤素垫片（如柔性石墨垫片），禁止使用含氯的聚四氟乙烯垫片。

- 安装前用无水乙醇或丙酮彻底清洁封接面，去除油污和指纹。

- 安装完成后，若封接件需暴露在腐蚀环境中，建议进行钝化处理（10%硝酸溶液，50℃×30min）。

**日常维护方法**：

- 清洁周期：每3个月或根据使用环境调整。清洗剂选用中性水基清洗剂（pH6-8），禁止使用含氯、含硫溶剂。

- 防锈/防氧化：长期停用时，表面涂覆防锈油（低粘度，不含氯），并用防锈纸包裹。

- 定期检查封接界面是否有微裂纹或变色，如有异常及时停机处理。

**常见故障及解决方法**：

1. **表面点蚀**：检查环境中是否存在氯离子或酸性气体。解决方法：清洗后重新钝化，并加强环境除湿。

2. **焊缝开裂**：多因焊接应力未消除或填充金属不匹配。解决方案：返修前进行650℃去应力退火，更换同材质焊丝，重新焊接并控制层间温度。

3. **封接件变形**：热处理或焊接冷却速度过快导致。解决方法：采用随炉冷却或缓冷工艺，变形量超过0.1mm时需重新热处理校形。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）及阻燃工作服。

- 禁止在未冷却至室温前触碰工件，工件表面温度超过100℃时严禁裸手接触。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火，防止水遇高温工件产生蒸汽爆炸。

**切割加工安全**：

- 激光切割操作人员必须佩戴激光防护眼镜（遮光号OD5+），并开启排烟系统，及时排出金属粉尘。

- 等离子切割时，火花飞溅范围需设置防火毯隔离，周围1米内禁止存放易燃物。

- 切割后板材边缘锋利，搬运时必须戴防割手套。

**产品损坏或腐蚀后的应急处理**：

- 如发现封接件泄漏或腐蚀，立即停机并隔离故障部件。

- 切断介质源（如真空、气体），人员撤离至安全区域。

- 若接触腐蚀性介质（如酸液），操作人员需佩戴防酸手套、护目镜，用大量清水冲洗接触部位15分钟以上，并及时就医。

- 泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）处理，收集后按危险废物处置（HW类，如HW34废酸）。废弃物分类后交由有资质的环保单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认使用温度范围是否在-60℃至+450℃内，若超出该范围，建议选择4J32或4J33等牌号。封接对象为硼硅玻璃或95%氧化铝陶瓷时，Kovar 4J29为最优选择。

2. **关键性能参数**：关注线膨胀系数（20-400℃）是否在4.8-5.2×10⁻⁶/℃范围内，PREN值（耐点蚀当量）虽非主要指标，但建议≥18。若用于高真空器件，需确认气密性检测报告。

3. **认证要求**：如出口或用于航空领域，需提供船级社认证（如DNV、ABS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证。上海墨钜可配合提供相关文件。

4. **备品备件比例**：建议按实际用量多采购5-10%作为备品，因零切加工后尺寸不可逆，避免因批次差异导致颜色或性能不一致。

5. **核对质保书**：要求提供上海墨钜原厂质保书，并建议委托第三方检测机构（如SGS、BV）进行成分、膨胀系数及气密性复验，以验证性能。

## 十四、价格标准

Kovar 4J29冷轧板参考价格区间如下（以2025年市场行情为基准，具体以实际询价为准）：

- 厚度0.1-0.5mm：450-600元/公斤（小批量零切，单片面积＜0.1m²，加价15-20%）。

- 厚度0.5-2.0mm：350-500元/公斤（标准尺寸1000×500mm，批量≥100公斤）。

- 厚度2.0-6.0mm：300-450元/公斤（工业级，批量≥500公斤）。

- 批量折扣政策：单次采购量≥5吨，可享5-12%折扣；≥10吨，折扣幅度12-18%。小批量试样（≤10公斤）按标准价上浮15-20%。

- 附加费用：如需双认证（质保书+第三方检测报告），加收检测费500-2000元/批；如需定制热处理（如预氧化处理），加收10-15%加工费。

具体报价请联系曾先生获取精确订单报价，我们将根据规格、数量及技术要求提供最优价格。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、气密性不达标）导致失效的，上海墨钜承诺免费更换或全额退款，不收取任何手续费。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、物质安全数据表（MSDS）以及推荐加工工艺规程（含焊接参数、热处理曲线）。

**技术支持**：提供7×24小时远程技术指导（电话或视频），常规问题2小时内回复。如需现场服务，承诺48小时内派遣工程师抵达客户现场，协助解决加工或使用中的问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行成分复验、膨胀系数测试、气密性检测等。常规检测项目（成分+膨胀系数+硬度）费用由上海墨钜承担，特殊项目（如高温持久、扫描电镜分析）费用另议。

**备品保障**：即使产品停产后五年内，上海墨钜仍可提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题投诉2小时内由专人回复，48小时内出具初步解决方案（包括失效分析报告及改进措施）。
