# Invar36因瓦合金冷轧板厚度公差是多少？——上海墨钜特殊钢有限公司产品技术深度解析

## 一、产品概述与适用范围

Invar36因瓦合金（典型牌号：Invar36，对应UNS K93600，亦称Fe-Ni36合金）属于铁镍低膨胀合金大类，以其在宽温度范围内极低的热膨胀系数而闻名。该合金在-250℃至+200℃的温度范围内，平均线膨胀系数仅为1.2×10⁻⁶/℃（典型值，以实际产品质保书为准），远低于普通钢材和奥氏体不锈钢，是精密仪器和尺寸稳定性要求极高场景的首选材料。核心优势包括：一、极低的热膨胀系数，确保构件在温度波动下尺寸几乎不变；二、良好的塑性和冷加工性能，适合冷轧成薄板；三、适中的强度与韧性，满足结构支撑需求；四、在低温环境下无脆性转变，保持优异韧性。该合金广泛应用于航空航天精密构件、光学测量设备、液化天然气储罐、精密模具及电子封装领域。需要注意的是，Invar36在高温（超过300℃）长期服役时膨胀系数会逐渐增大，因此严禁用于高温环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）和电渣重熔（ESR）双联工艺，严格执行ASTM F1684、GB/T 15018等国内外标准。从熔炼、热加工到冷轧、热处理，全流程工艺可追溯，每批次产品均附原厂质保书。上海墨钜在因瓦合金领域积累了十余年生产经验，冷轧板厚度公差控制能力处于行业领先水平，可满足精密仪器客户对厚度均匀性的严苛要求。

## 三、核心功能

1. **超低热膨胀功能**：在-250℃至+200℃范围内，平均线膨胀系数≤1.5×10⁻⁶/℃（典型值1.2×10⁻⁶/℃），确保精密零件在温度变化时尺寸稳定性。例如，在100℃温差下，1米长的Invar36构件仅膨胀约0.12毫米，而普通不锈钢膨胀约1.7毫米。

2. **优异冷加工成型功能**：冷轧状态下延伸率可达30%以上（典型值），可进行冲压、弯曲、拉伸等复杂成型，适合制造薄壁精密部件。冷加工硬化速率适中，可通过中间退火恢复塑性。

3. **低温韧性保持功能**：在-196℃液氮温度下冲击功仍保持较高水平（≥60J，典型值），无低温脆性，适用于LNG储罐和低温实验设备。

4. **磁性能稳定功能**：具有特定的居里点（约230℃），在此温度以下保持稳定的铁磁性，可用于磁屏蔽和磁路元件。

5. **焊接性能良好功能**：可采用常规焊接方法（TIG、MIG）进行连接，焊后尺寸变化极小，适合组装大型精密结构。

## 四、技术特点

### 合金设计思路

Invar36的核心设计理念是通过精确控制镍含量（约36wt%）和铁基体，在居里点附近实现磁致伸缩与热膨胀的相互补偿，从而获得极低的热膨胀系数。关键合金元素作用：镍（Ni）主要决定居里温度和膨胀特性；碳（C）控制在0.05%以下以减少碳化物析出对膨胀性能的干扰；锰（Mn）和硅（Si）作为脱氧剂，改善钢水纯净度；钴（Co）和铬（Cr）通常作为杂质严格控制，因为会改变居里点。

### 冶炼工艺

采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段在真空环境下精确配比镍、铁等原料，去除气体和有害杂质；ESR阶段进一步净化钢液，改善凝固组织，减少偏析。对于高要求的冷轧板，可增加真空自耗重熔（VAR）工序以提升均匀性。

### 热处理制度

冷轧板交货状态通常为固溶处理（退火态）或冷硬态。固溶处理温度：820℃-880℃，保温时间按板厚计算（一般每毫米1-2分钟），然后快速水冷或空冷，以获得均匀的奥氏体组织和最佳膨胀性能。时效处理一般不用于Invar36，因为会影响膨胀系数稳定性。去应力退火可在550℃-650℃进行，用于消除冷加工应力。

### 显微组织控制

Invar36为单相奥氏体组织，晶粒度控制在5-8级（ASTM标准）以确保均匀的力学性能和膨胀性能。严格控制δ铁素体含量（≤1%），因为δ相会破坏低膨胀特性。碳化物和氮化物析出相需通过精炼工艺降至最低（总量≤0.1%），否则会导致局部膨胀系数异常。

### 无损检测及质量保证

每张冷轧板均进行超声波探伤（UT）检测，符合ASTM A435或GB/T 2970标准，确保无内部缺陷。厚度公差采用高精度千分尺或激光测厚仪逐点检测，公差控制优于ASTM标准要求。光谱分析确认化学成分，热膨胀仪检测膨胀系数，力学试验机测定拉伸性能。所有检测数据记录在批次质保书中，可追溯至熔炼炉号。

## 五、应用领域

- **航空航天**：用于卫星光学镜体支架、惯性导航系统精密构件、雷达波导器件，利用其低膨胀特性保证在太空温度剧烈变化下的光学对准精度。

- **精密仪器与计量**：制造标准尺、量具、精密模具、光刻机工件台，确保在车间温度波动下测量和加工精度。

- **液化天然气（LNG）储运**：用于LNG储罐内壁衬板、管道连接件，适应-162℃的低温环境且尺寸稳定。

- **电子与半导体**：用于集成电路封装引线框架、热沉材料、磁头组件，与硅片或陶瓷的热膨胀匹配性优异。

- **光学与激光**：制造激光谐振腔、望远镜镜筒、干涉仪基座，避免热变形引起的光路偏移。

- **低温工程**：用于超导磁体支撑结构、低温恒温器部件，在液氦温度（-269℃）下仍保持尺寸稳定。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际产品质保书为准）

镍（Ni）：35.0-37.0；碳（C）：≤0.05；锰（Mn）：0.20-0.60；硅（Si）：≤0.30；磷（P）：≤0.015；硫（S）：≤0.015；铁（Fe）：余量。钴（Co）、铬（Cr）、铜（Cu）等杂质元素总量≤0.50。

### 力学性能（室温，退火态，典型值，以实际产品质保书为准）

抗拉强度（Rm）：450-550 MPa；屈服强度（Rp0.2）：200-280 MPa；延伸率（A）：≥30%；硬度（HRB）：70-85；冲击功（KV2，20℃）：≥100 J。冷硬态（冷轧态）抗拉强度可达600-800 MPa，延伸率降至5-15%。

### 物理性能（典型值，以实际产品质保书为准）

密度：8.05 g/cm³；熔点：约1430℃；热导率（20℃）：10.5 W/(m·K)；电阻率（20℃）：0.82 μΩ·m；线膨胀系数（20-100℃）：1.2×10⁻⁶/℃；弹性模量（20℃）：141 GPa；居里点：约230℃。

### 低膨胀性能（核心指标，典型值，以实际产品质保书为准）

- 平均线膨胀系数（-50℃至+100℃）：≤1.5×10⁻⁶/℃

- 平均线膨胀系数（20℃至+200℃）：≤2.0×10⁻⁶/℃

- 长期稳定性（200℃×1000h后膨胀系数变化）：≤0.3×10⁻⁶/℃

### 产品规格范围

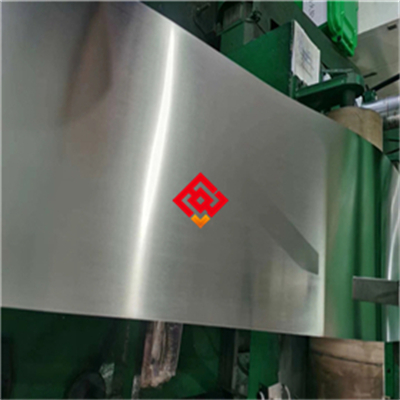

冷轧板：厚度0.1-6.0 mm，宽度100-1250 mm，长度500-3000 mm。厚度公差按ASTM F1684标准执行，高精度级公差可控制在±0.02 mm（厚度≤0.5 mm）或±0.05 mm（厚度0.5-3.0 mm）。也可供应热轧板（厚度3.0-30 mm）、棒材（直径5-200 mm）、管材、锻件及丝材。

### 交货状态

固溶退火态（软态）或冷硬态（硬态）。表面处理：冷轧板可提供酸洗面、2B面（光亮退火）、BA面（镜面抛光）或磨光面。根据客户要求可进行预平整处理以控制板形。

### 批次溯源码解读

编码规则示例：MJ-IV36-202503-A12-HT01-SP02。其中MJ代表上海墨钜；IV36代表Invar36牌号；202503代表生产年月（2025年3月）；A12代表熔炼炉号（A系列第12炉）；HT01代表热处理批号（第1批）；SP02代表规格代码（厚度1.0mm冷轧板）。客户可通过此编码向上海墨钜索取原厂质保书，包含完整的化学、力学、膨胀系数、探伤及尺寸检验数据。

## 七、注意事项

1. **温度限制**：Invar36严禁在超过300℃的环境中长期服役，因为高温会导致镍扩散和膨胀系数不可逆增大。短期峰值温度不得超过400℃。

2. **冷加工硬化**：冷轧或冲压变形量超过20%后，材料会显著硬化，继续加工前必须进行中间退火（550-650℃），否则容易开裂。禁止在冷硬态进行大变形量加工。

3. **焊接裂纹敏感性**：虽然焊接性良好，但厚板焊接时若冷却过快可能产生热应力裂纹。建议焊前预热100-150℃，焊后立即进行去应力退火。禁止在无保护气氛下进行电弧焊，避免氧化。

4. **表面划伤风险**：因瓦合金硬度中等（HRB 70-85），冷轧板表面容易划伤。加工和搬运过程中必须使用软质垫材（橡胶垫或毛毡），禁止与硬质金属直接接触或拖拽。

5. **磁性敏感**：Invar36具有铁磁性，在靠近强磁场设备时可能被磁化，影响精密测量。需要去磁处理的部件应在加工后采用交流退磁方法处理，禁止使用直流退磁。

6. **膨胀系数各向异性**：冷轧板在轧制方向和垂直方向的膨胀系数可能存在微小差异（约0.2×10⁻⁶/℃），高精度应用时应标注方向性，禁止随意改变零件取向。

## 八、存储与运输指南

### 存储环境要求

温度范围：5℃-35℃；相对湿度上限：60%（无凝露）。冷轧板应存放在干燥、通风的室内仓库，地面垫放木质托盘或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混存，以防电化学腐蚀。存储区域应远离振动源和强磁场设备（如大型变压器）。

### 包装规范

冷轧板采用多层防护包装：内层为气相防锈纸（VCI纸）包裹，中间层为塑料薄膜密封并放入干燥剂（硅胶包），外层为木箱或钢带加固的编织袋。对于出口或长期存储，可增加铝箔真空包装。每件包装外贴有标签，注明牌号、规格、炉号、重量及生产日期。

### 运输注意事项

运输过程中板材应水平放置，使用软质绑带固定，禁止使用钢丝绳直接接触板面。车厢需有防雨篷布遮盖，严禁暴晒或雨淋。吊装时使用吊带或专用夹具，禁止单点起吊。运输途中应避免剧烈颠簸和碰撞，防止板面划伤或变形。

### 明确禁止行为

禁止与腐蚀性物质混放；禁止露天存放（即使有遮盖）；禁止踩踏、抛掷或重物堆压；禁止使用铁锤直接敲击板面；禁止在未清洁的情况下长期接触汗液（汗液中的氯离子会引发点蚀）。

## 九、加工操作规范

### 切割

推荐方法：厚度≤2mm的冷轧板可采用激光切割（光纤激光，功率500-2000W，切割速度1-5m/min）或水刀切割（磨料水射流，压力350-400MPa）；厚度2-6mm的板材推荐带锯切割（锯带速度20-40m/min，进给量0.02-0.05mm/齿）或等离子切割（电流50-150A，切割速度0.5-2m/min）。切割后需用锉刀或砂纸打磨边缘毛刺，去除热影响区氧化皮。注意事项：激光切割热影响区宽度应控制在0.5mm以内，否则需进行去应力处理。禁止使用普通砂轮片切割（砂轮中的杂质可能嵌入表面导致腐蚀），应使用不锈钢专用切割片或树脂砂轮片。

### 焊接（如适用）

推荐方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属：推荐使用同材质Invar36焊丝（如ERNiFe-36），也可使用高镍合金焊丝（如ERNi-1）。焊接参数：TIG焊电流80-150A，电压12-18V，焊接速度100-200mm/min；MIG焊电流150-250A，电压20-28V，送丝速度5-10m/min。层间温度：控制在100-150℃。保护气体：99.99%纯氩气，流量10-20L/min。焊后热处理：对于厚度≥3mm的焊缝，建议进行550-650℃×1h的去应力退火，然后空冷。注意事项：焊接前需清洁坡口及两侧20mm区域，去除油污和氧化膜。禁止在通风不良的环境下焊接（镍蒸气有害），禁止使用含硫或含氯的焊剂。

### 热处理

固溶处理（退火）：加热至820-880℃，保温时间按板厚1-2min/mm计算，然后快速水冷（厚度≤3mm可空冷）。去应力退火：加热至550-650℃，保温1-2小时，空冷。注意事项：热处理炉内气氛应为还原性或中性，避免氧化。禁止在氧化性气氛中长时间加热（会形成致密氧化皮，难以去除）。冷却方式：水冷时水温应保持室温（20-30℃），禁止使用冰水或热水。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件推荐材质：优先选用同材质Invar36螺栓或铆钉，也可使用304不锈钢或316L不锈钢（需注意膨胀系数差异）。密封垫片：应选用不含卤素（氟、氯、溴）的垫片，如PTFE（聚四氟乙烯）垫片或石墨垫片，避免在高温下释放腐蚀性气体。安装后建议进行酸洗钝化处理：使用10-20%硝酸溶液（60℃）浸泡15-30分钟，然后用去离子水冲洗干净，以恢复表面钝化膜。注意事项：禁止使用盐酸或含氯清洗剂进行酸洗，否则会引发点蚀。

### 日常维护方法

清洁周期：根据环境洁净度每1-3个月清洁一次。清洗剂：中性清洗剂（pH 6-8）或去离子水。对于油污，可使用丙酮或酒精擦拭。防锈处理：在湿度较高环境中，可涂覆薄层防锈油（如WD-40或专用防锈油）。注意事项：禁止使用含氯溶剂（如三氯乙烯）或酸性清洁剂，禁止使用钢丝球或硬质刷具擦洗表面。

### 常见故障及解决方法

1. **表面点蚀**：表现为板面出现针孔状腐蚀坑。原因：环境中存在氯离子（如海雾、汗液）或表面钝化膜破损。处理方法：用2000目砂纸打磨点蚀区域，然后重新酸洗钝化。预防措施：保持表面清洁干燥，避免接触含氯物质。

2. **焊缝开裂**：表现为焊接后或使用中焊缝出现裂纹。原因：焊接热输入过大、冷却过快或填充金属不匹配。处理方法：打磨清除裂纹，重新焊接并控制层间温度。预防措施：严格执行焊接工艺参数，焊后及时进行去应力退火。

3. **板材变形**：表现为冷轧板翘曲或波浪形。原因：残余应力释放或热处理冷却不均。处理方法：在平整机上矫平，或进行去应力退火后缓慢冷却。预防措施：采购时指定板形要求（如平整度≤2mm/m），存储时水平放置。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。严禁触碰未冷却工件（表面温度可达800℃）。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间汽化爆炸）。

### 切割加工安全

激光切割或等离子切割时，操作人员必须佩戴激光防护眼镜或等离子弧防护面罩（遮光号≥12）。车间需配备强力排烟系统，及时排出金属烟尘（镍化合物为可疑致癌物）。火花隔离：切割区域周围1.5米内不得有易燃物，地板应铺设防火毯。

### 产品损坏或腐蚀后的应急处理

- **停机隔离**：发现产品严重腐蚀或开裂时，立即停止使用，隔离受损区域。

- **切断介质源**：若涉及流体介质，切断阀门，排空管路。

- **人员防护**：处理腐蚀产物时，佩戴防酸手套、护目镜和防毒面具（针对镍粉尘）。

- **泄漏介质中和**：若为酸性介质泄漏，用碳酸氢钠粉末中和；碱性介质用稀醋酸中和。收集后作为化学废弃物处理。

- **废弃物处置**：腐蚀产物和废弃板材属于危险废物（类别HW17或HW49），必须交由有资质的危废处理公司处置，严禁随意丢弃或填埋。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含冷轧板厚度公差标准对照表、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可针对您的具体应用场景推荐最合适的规格和交货状态。

## 十三、购买建议

在选择Invar36冷轧板时，建议从以下维度评估：

1. **应用场景匹配度**：确认使用温度范围是否在-250℃至+200℃之间，若超过300℃则应考虑其他低膨胀合金（如Invar42或Super Invar）。精密仪器类应用必须要求提供批次膨胀系数检测数据。

2. **关键性能参数**：对于尺寸稳定性要求极高的场景（如光刻机部件），应关注厚度公差（高精度级±0.02mm）和板形平整度（≤1mm/m）。对于LNG储罐应用，重点核查低温冲击韧性和焊接性能。

3. **认证要求**：航空航天用户需确认是否具备AS9100认证或Nadcap认证；出口欧盟需提供CE认证或EN 10204 3.1证书；船用领域需船级社认证（如DNV、BV、Lloyd's）。

4. **备品备件比例**：建议首次采购时多订购10-15%作为备品，因瓦合金生产周期较长（通常4-6周），且不同批次间膨胀系数可能存在微小差异，备品应与主批同炉号。

5. **质保书核对**：收到产品后，首先核对原厂质保书上的炉号、牌号、规格是否与实物一致，重点检查膨胀系数检测值是否在合同约定范围内。建议要求提供第三方检测报告（如SGS、BV）进行性能验证，尤其是膨胀系数和化学成分。

## 十四、价格标准

Invar36冷轧板价格受厚度、公差精度、表面状态、采购数量及附加技术要求影响。参考价格区间如下：

- 常规厚度（0.5-3.0mm）2B面冷轧板：180-280元/公斤（含税，出厂价）

- 高精度公差（±0.02mm）冷轧板：280-400元/公斤

- 镜面抛光（BA面）冷轧板：350-500元/公斤

- 小批量试样（≤50公斤）：价格上浮15-20%，最低起订量5公斤

- 批量折扣：≥500公斤可享5%折扣；≥2吨可享10%折扣；≥5吨可享12-15%折扣

- 附加费用：双认证（如AS9100+船级社）加价5-10%；第三方检测（SGS/BV）加价3-5%；定制热处理（如去应力退火）加价2-3%

具体报价请联系曾先生获取精确订单报价，并提供产品规格、数量及技术要求。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、膨胀系数不合格、化学成分偏离）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、超声波探伤、尺寸检验数据）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：收到产品后，客户可随时拨打曾先生电话获取技术咨询，2小时内远程指导。如需现场服务（如焊接工艺评定、加工问题诊断），48小时内工程师抵达现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、膨胀系数、硬度）费用由上海墨钜承担；特殊检测项目（如高温持久强度、疲劳试验）由双方协商。

**备品保障**：该型号产品停产后五年内，上海墨钜仍提供同质替代产品（如升级牌号或相同性能的定制加工），确保老客户设备维护不受影响。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。对于紧急问题，可安排加急生产或库存调拨，最快48小时内补货。
