Inconel690镍基合金冷轧板是固溶态吗？

# Inconel690镍基合金冷轧板是固溶态吗？——上海墨钜特殊钢专业解读

## 一、产品概述与适用范围

Inconel690（UNS N06690）属于镍基合金大类，是一种高铬镍基奥氏体合金，典型牌号为Inconel690。该合金以镍为基体，加入约30%的铬及少量铁、铝、钛等元素，具有优异的耐高温腐蚀和抗应力腐蚀开裂性能。其使用温度范围覆盖从低温至约1000摄氏度，尤其在高温水蒸气、硝酸、氢氟酸及含氯离子环境中表现卓越。核心优势包括：1）极高的抗晶间腐蚀和应力腐蚀开裂能力，尤其适用于核电站一回路环境；2）在600至1000摄氏度范围内具有良好的抗氧化和抗渗碳性能；3）冷热加工性能良好，可制成薄板、带材、管材等复杂形状；4）焊接性能优于同类高铬合金，焊后无需强制热处理即可获得良好接头性能；5）长期服役稳定性高，组织不易发生有害相析出。该合金冷轧板出厂状态通常为固溶态（1050至1150摄氏度水淬），以保证最佳的耐腐蚀性能和加工塑性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及精密冷轧生产线，严格执行ASTM B168、ASME SB-168及GB/T 15007等国内外标准。全流程工艺可追溯，从原料入库到成品出厂均建立批次编码系统，每张冷轧板均附有原厂质保书，确保材料性能稳定可靠。

## 三、核心功能

1. **抗应力腐蚀开裂能力**：在核电站压水堆一回路高温高压水环境中，Inconel690的应力腐蚀开裂抗力显著优于Inconel600。在含氯离子及溶解氧的工况下，其临界应力强度因子KISCC值可达30至40兆帕·米1/2（典型值，以实际质保书为准），有效避免突发性开裂失效。

2. **耐高温氧化与腐蚀**：在900摄氏度空气中连续暴露100小时，氧化增重率低于0.05毫克/平方厘米（典型值），表面形成致密的Cr2O3氧化膜，阻止进一步腐蚀。在硝酸、氢氟酸混合酸中，腐蚀速率小于0.1毫米/年。

3. **良好的冷加工塑性**：固溶态冷轧板的延伸率可达40%以上（典型值），可承受深冲、弯曲、旋压等冷成形工艺，适用于制造U形管、波纹管等复杂部件。冷加工后若需恢复塑性，可进行中间退火处理。

4. **稳定的高温力学性能**：在350至500摄氏度范围内，抗拉强度仍能保持室温值的80%以上。例如，在400摄氏度时抗拉强度不低于550兆帕（典型值），满足核岛主设备长期高温承压要求。

## 四、技术特点

**合金设计思路**：Inconel690通过将铬含量提高至约30%（重量百分比），显著增强了合金在氧化性介质中的钝化能力，同时控制碳含量（≤0.02%）以减少晶界碳化物析出，降低晶间腐蚀敏感性。添加的铝和钛（总量约0.5%）用于稳定化处理，进一步固定残余碳和氮。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段控制气体含量（氧≤20ppm，氮≤50ppm），ESR阶段细化晶粒并去除非金属夹杂物，最终获得高纯净度铸锭。铸锭经锻造开坯后，进行热轧至中间厚度，再经多道次冷轧至成品厚度（0.5至6.0毫米）。

**热处理制度**：冷轧板出厂状态为固溶态。固溶温度1050至1150摄氏度，保温时间按板厚计算（每毫米1至2分钟），随后快速水淬。该工艺使碳化物充分溶解，获得单相奥氏体组织。若用户需要特殊热处理（如稳定化退火），可定制。

**显微组织控制**：固溶态组织为等轴奥氏体晶粒，晶粒度控制在5至8级（ASTM E112标准）。严格控制δ相和碳化物析出，通过快速冷却避免敏化温度区间（600至800摄氏度）停留。每批次均进行金相检验，确保无有害相存在。

**无损检测及质量保证**：冷轧板逐张进行超声波探伤（ASTM A578 Level B标准），板边区域进行液体渗透检测。光谱分析仪实时监控化学成分，硬度计逐点检测板面均匀性。每张板均标注批次号，可通过上海墨钜追溯系统查询全流程数据。

## 五、应用领域

1. **核电站设备**：压水堆蒸汽发生器传热管、堆内构件、控制棒驱动机构密封件，利用其抗应力腐蚀开裂和高温稳定性。

2. **化工与石化**：硝酸及氢氟酸混合酸回收装置、高温氯化物环境换热器、醋酸裂解炉管，耐受强氧化性酸腐蚀。

3. **环保与脱硫**：垃圾焚烧发电厂过热器管排、烟气脱硫系统洗涤塔内衬，抵抗高温含氯烟气腐蚀。

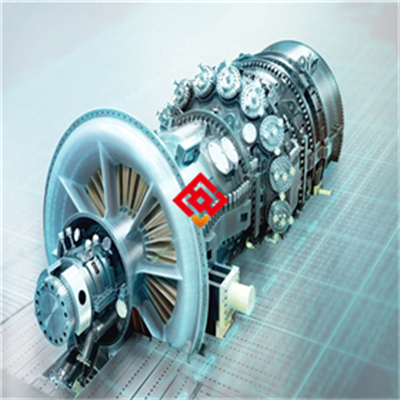

4. **航空航天**：发动机燃烧室衬套、尾喷管调节片，在高温氧化气氛中保持结构完整性。

5. **仪器仪表**：热电偶保护管、高温传感器壳体，要求长期稳定抗氧化。

6. **冶金工业**：连续退火炉辐射管、热处理炉马弗罐，承受热循环和渗碳环境。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以质保书为准）**：

镍（Ni）：余量（≥58.0）；铬（Cr）：28.0至31.0；铁（Fe）：7.0至11.0；碳（C）：≤0.02；锰（Mn）：≤0.50；硅（Si）：≤0.50；硫（S）：≤0.015；磷（P）：≤0.020；铝（Al）：≤0.50；钛（Ti）：≤0.50；铜（Cu）：≤0.50。

**力学性能（室温，固溶态，典型值，以质保书为准）**：

抗拉强度：620至780兆帕；屈服强度（0.2%偏移）：250至350兆帕；延伸率（标距50毫米）：40%至50%；硬度：HRB 80至95（或HV 160至200）。高温性能（400摄氏度）：抗拉强度≥550兆帕，屈服强度≥180兆帕。

**物理性能**：

密度：8.19克/立方厘米（20摄氏度）；熔点：1343至1377摄氏度；热导率：12.1瓦/米·开（20摄氏度），18.5瓦/米·开（500摄氏度）；电阻率：1.15微欧·米（20摄氏度）；线膨胀系数（20至100摄氏度）：13.1×10-6/开，（20至500摄氏度）：14.8×10-6/开；弹性模量：210吉帕（20摄氏度），190吉帕（400摄氏度）。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）：在1摩尔/升氯化钠溶液中，CPT≥85摄氏度（典型值）；高温持久强度（900摄氏度，1000小时）：≥20兆帕（典型值）；氧化增重率（900摄氏度，100小时）：≤0.05毫克/平方厘米。

**产品规格范围**：

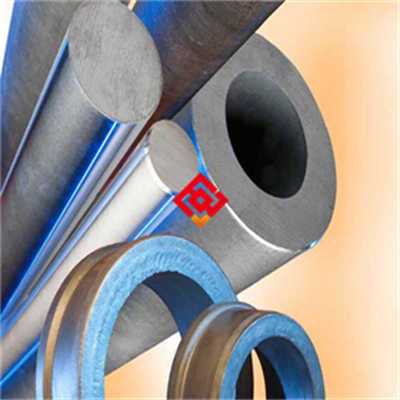

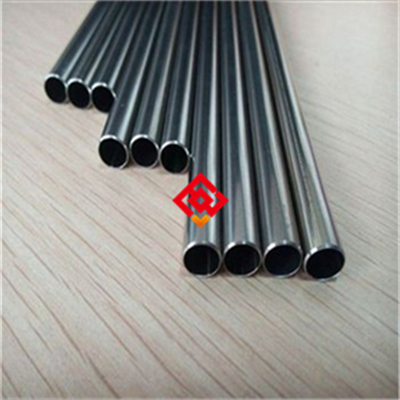

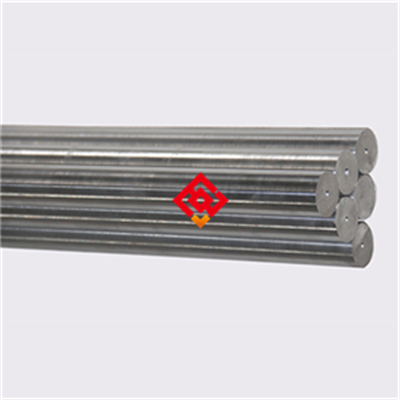

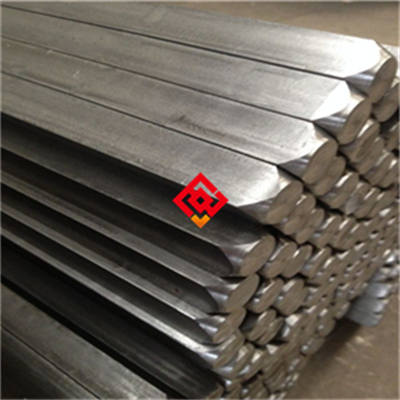

冷轧板厚度：0.5至6.0毫米；宽度：600至1500毫米；长度：1000至4000毫米；可定制卷带（厚度0.5至3.0毫米，宽度≤600毫米）。其他形态（棒材、管材、锻件）可向上海墨钜另行询价。

**交货状态**：

固溶态（水淬）+酸洗表面（表面呈银白色，粗糙度Ra≤3.2微米）。也可提供磨光表面（Ra≤0.8微米）或抛光表面，需提前说明。

**批次溯源码解读**：

编码规则示例：MJ-690-202503-A001-HT01-SP02。其中“MJ”代表上海墨钜；“690”为牌号代码；“202503”表示生产年月（2025年3月）；“A001”为炉号（对应VIM+ESR炉次）；“HT01”为热处理批号；“SP02”为规格代码（厚度2.0毫米）。客户可凭批次号向上海墨钜索取原厂质保书，包含化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **热处理敏感区间**：避免在600至800摄氏度区间长期停留或缓慢冷却，此温度范围会导致晶界碳化物析出，降低晶间腐蚀抗力。若需进行去应力退火，建议在900摄氏度以上快速加热后水淬。

2. **加工硬化倾向**：冷轧或冷成形后材料硬度上升，延伸率下降。若需进一步深加工，应进行中间固溶退火（1050至1100摄氏度，水淬）。禁止在硬化状态下强行弯曲或冲压，以免产生微裂纹。

3. **焊接裂纹敏感性**：虽然Inconel690焊接性良好，但若母材或填充金属含硫、磷、铅等杂质，或保护气体纯度不足（露点高于-40摄氏度），可能产生热裂纹。焊接前必须清理母材表面油脂、标记漆等污染物。禁止使用含铜或锌的夹具和垫板。

4. **表面划伤风险**：冷轧板表面若存在深度超过0.1毫米的划伤，在腐蚀环境中可能成为点蚀起源点。搬运和加工时建议使用橡胶垫或软布隔离，禁止用硬质金属工具直接接触板面。

5. **禁止接触介质**：避免在含液态金属（如汞、铅、锌）环境中使用，高温下可能发生液态金属脆化。在强还原性介质（如熔融碱金属）中，耐蚀性下降，需另行评估。

6. **焊接后处理要求**：若焊接接头需用于核级或高应力环境，建议进行焊后固溶处理（1050至1100摄氏度，水淬）以消除焊接应力和恢复组织均匀性。对于非关键部件，可仅进行表面酸洗钝化。

## 八、存储与运输指南

**存储环境要求**：室内仓库，温度-10至40摄氏度，相对湿度≤60%。板材应平放于木质或橡胶垫板上，垫板高度≥100毫米，离墙距离≥500毫米。禁止与酸、碱、重金属粉末（如铁粉、铜粉）及氯化物（如食盐、漂白粉）混存，避免发生电偶腐蚀或表面污染。

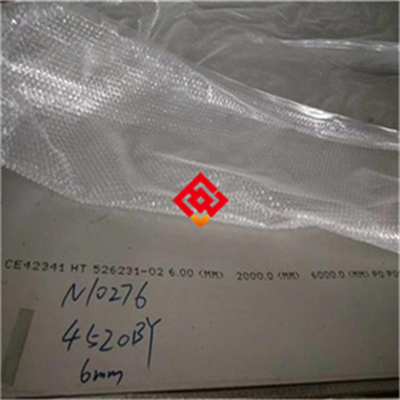

**包装规范**：每张冷轧板之间夹中性纸或塑料薄膜，整体用防潮牛皮纸包裹后，装入密封塑料袋并放入干燥剂（硅胶包，每立方米空间≥200克）。外层采用木箱或铁皮打包带加固木托盘。包装外标注“防潮”“轻放”及批次号。

**运输注意事项**：运输车辆必须清洁、干燥，带有防雨篷布。板材水平放置于运输架，用尼龙绑带或橡胶包裹的钢带固定，每间隔1米设置一道绑扎。禁止使用钢丝绳直接接触板面，防止勒伤和划痕。吊装时采用吊带或真空吸盘，严禁单点起吊或抛掷。运输过程中避免暴晒和雨淋，到达目的地后需在24小时内拆包装检查并入库。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或叠放过高（建议不超过10层）；禁止用硬质金属钩或撬棍搬运。

## 九、加工操作规范

**切割**：

推荐方法：等离子切割（电流100至300安培，切割速度0.5至2米/分钟，使用氮气或氩氢混合气）；带锯切割（锯条齿距4至6牙/英寸，线速度15至25米/分钟，冷却液为水基乳化液）；激光切割（功率2至5千瓦，辅助气体为氮气或氧气，板厚≤3毫米时效果最佳）。切割后必须用锉刀或打磨机去除边缘毛刺和熔渣，打磨深度0.5至1毫米。禁止使用含铁基磨料的普通砂轮片，避免铁屑嵌入表面导致腐蚀。详细切割参数表请向上海墨钜索取说明书。

**焊接（如适用）**：

推荐方法：钨极氩弧焊（TIG），填充金属牌号为ERNiCrFe-7（AWS A5.14标准）。焊接电流：80至150安培（直流正接）；焊接电压：10至15伏；焊接速度：50至150毫米/分钟；层间温度：≤100摄氏度；保护气体：高纯氩气（纯度≥99.999%，露点≤-50摄氏度），流量10至15升/分钟；背面保护：氩气流量5至10升/分钟。焊后热处理：对于核级部件，建议进行焊后固溶处理（1050至1100摄氏度，水淬）；非核级部件可不进行。注意事项：焊接前用丙酮或酒精擦拭坡口及两侧20毫米区域，去除油污和氧化膜。禁止使用含硫或氯的清洗剂。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1050至1150摄氏度，保温时间按板厚计算（每毫米1至2分钟，但最短不少于5分钟），随后快速水淬（水温≤40摄氏度，转移时间≤15秒）。注意事项：炉内气氛应为中性或微氧化性，避免渗碳或渗氮。禁止在600至800摄氏度区间缓慢冷却。若需去应力退火，温度900至950摄氏度，保温30至60分钟，空冷或水淬。

## 十、安装与维护建议

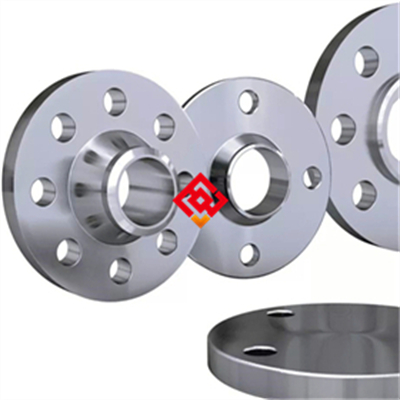

**安装要点**：连接件推荐使用同材质（Inconel690）或更高级别镍基合金（如Inconel718）螺栓和法兰，避免异种金属电偶腐蚀。密封垫片应选用不含卤素（如氯、氟）的柔性石墨或聚四氟乙烯垫片，禁用含石棉或橡胶垫片。安装后，若表面存在焊接或加工痕迹，应进行酸洗钝化处理（硝酸10%+氢氟酸2%，50至60摄氏度，浸泡15至30分钟），然后用去离子水冲洗并干燥。

**日常维护方法**：清洁周期建议每季度一次（腐蚀环境每月的增加频率）。清洗剂选用中性洗涤剂（pH值6至8）或专用不锈钢清洗剂，禁止使用含氯、盐酸或硫酸的清洗剂。清洁后用软布擦干，保持表面干燥。若长期停用，可涂覆防锈油（不含卤素）或进行氮气封存。

**常见故障及解决方法**：

1. **表面点蚀**：表现为微小凹坑，常见于氯离子浓度高或表面有划伤处。解决方法：用细砂纸（400至600目）打磨去除蚀坑，然后用硝酸钝化液处理。若点蚀深度超过板厚10%，建议更换部件。预防措施：保持表面清洁，避免划伤，控制环境氯离子浓度。

2. **焊缝开裂**：多发生于焊接热影响区，呈微细裂纹。解决方法：打磨去除裂纹，重新焊接并控制层间温度≤100摄氏度。若裂纹延伸至母材，需进行固溶处理。预防措施：焊接前严格清理，使用高纯保护气体，控制热输入。

3. **变形**：常见于薄板焊接或热处理后。解决方法：用液压机或专用夹具进行冷矫形（变形量≤3%），矫形后进行去应力退火。预防措施：焊接时采用对称施焊、分段退焊法，热处理时使用专用工装支撑。

## 十一、安全警示与应急处理

**高温操作安全**：进行固溶热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300摄氏度）、防护面罩（耐热冲击）及阻燃服。禁止触碰未冷却工件（表面温度可能超过500摄氏度）。现场应配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆溅。

**切割加工安全**：等离子切割或激光切割时，操作人员必须佩戴防护面罩（遮光号≥10），并确保排烟系统正常运行，及时排除金属烟尘和臭氧。切割区域周围应设置火花隔离帘（阻燃材料），禁止存放易燃物品。禁止在无通风条件下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现Inconel690部件发生泄漏或腐蚀失效，应立即停机并隔离该区域。切断介质源（如高温高压水、酸液等），操作人员穿戴防酸手套、护目镜及防护服。对于泄漏的腐蚀性介质，使用碳酸氢钠粉末或石灰进行中和（酸液），或用稀醋酸中和（碱液），然后用大量清水冲洗并收集至专用容器。废弃物应分类为危险废物（HW类，如HW34废酸、HW35废碱），委托有资质的单位处置。禁止将废弃物直接排入下水道或环境。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括中英文版本、ASTM标准对照表及典型应用案例。

## 十三、购买建议

在选择Inconel690冷轧板时，建议从以下维度评估匹配度：1）应用场景：核级部件需确认是否满足RCC-M或ASME BPVC规范，化工设备需明确介质成分（如氯离子浓度、pH值、温度）；2）关键性能参数：对于耐点蚀要求，可参考PREN值（耐点蚀当量，计算为Cr+3.3Mo+16N，Inconel690的PREN约为30至33，典型值）；对于高温强度，需核对设计温度下的持久强度数据；3）认证要求：核级应用需提供NQA-1或HAF604认证，化工领域可要求NACE MR0175或ISO 15156认证；4）备品备件比例：建议按实际用量额外采购10%至15%作为备件，用于试制或紧急更换。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。

## 十四、价格标准

Inconel690冷轧板参考价格区间：厚度0.5至2.0毫米，每公斤280至380元；厚度2.1至6.0毫米，每公斤250至330元。价格受牌号（Inconel690）、规格尺寸（宽度、长度）、采购数量及附加技术要求影响。批量折扣政策：单次采购≥5吨，可享5%至12%折扣；≥10吨，折扣可至15%。小批量试样（单规格≤50公斤）加价15%至20%。如需定制表面处理（如抛光、磨光）、特殊热处理或第三方检测，费用另行计算。具体精确报价请联系曾先生获取订单报价，提供牌号、规格、数量及技术要求后，上海墨钜将在2小时内给出报价单。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、夹杂物超标、热处理不当）导致失效的，上海墨钜免费更换或退款。人为损坏或使用不当不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖公章，具有法律效力。

**技术支持**：客户可通过电话或邮件获得24小时内远程指导。如需现场服务（如焊接工艺评定、失效分析），48小时内工程师抵达现场，差旅费用由上海墨钜承担。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规项目（化学成分、拉伸、硬度、金相）费用由上海墨钜承担（每批次限一次）。非常规项目（如高温持久、应力腐蚀试验）费用另议。

**备品保障**：停产后五年内，上海墨钜仍提供同质替代产品（适用升级牌号）或定制加工服务，确保用户设备维护不受影响。

**售后响应**：质量问题2小时内回复（电话或邮件），48小时内出具初步处理方案。紧急情况可启动24小时应急响应通道。
