# Haynes188钴基合金中厚板规格全面解析

## 一、产品概述与适用范围

Haynes188钴基合金是一种以钴为基体、添加镍、铬、钨等元素的高温合金，归属于钴基合金大类，典型牌号为Haynes188（UNS R30188）。该合金主要用于极端高温和腐蚀环境，长期使用温度范围可达980℃至1095℃，短时使用温度可高达1200℃。其核心优势包括：优异的高温强度与抗蠕变性能、出色的抗高温氧化和热腐蚀能力、良好的热疲劳抗性、稳定的显微组织在高温下不易相变，以及良好的冷热加工成形性。这些特性使其成为航空发动机燃烧室、工业燃气轮机高温部件、化工裂解炉管等严苛工况的首选材料。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）等核心装备，严格执行ASTM B435、AMS 5772等国际标准及GB/T 14992国家标准。全流程工艺可追溯，从原料入厂到成品出库均实施批次编码管理，确保每块中厚板的化学成分、力学性能和尺寸精度均符合客户技术协议要求。

## 三、核心功能

1. **耐高温氧化与热腐蚀**：在980℃空气中氧化增重率低于0.1mg/cm²·h，抗碳化、硫化及氯化物腐蚀，适用于含硫燃气和燃烧产物环境。

2. **高温强度与抗蠕变**：在982℃、1000小时持久强度可达35MPa以上，抗拉强度在室温下超过890MPa，满足热端部件承受机械载荷的需求。

3. **抗热疲劳与热冲击**：良好的导热系数（约18.5 W/m·K）和低线膨胀系数（约16.2×10⁻⁶/℃），使合金在频繁温度循环中不易产生裂纹。

4. **良好的冷热加工性**：可在1050℃至1200℃范围内进行热轧、锻造和弯曲，冷成形后通过中间退火可恢复塑性，适合制造复杂形状部件。

5. **组织稳定性**：长期高温服役后，碳化物（M₆C、M₂₃C₆）和金属间化合物（μ相）析出可控，避免脆化，保障部件寿命。

## 四、技术特点

**合金设计思路**：Haynes188通过高钴基体（约39%Co）提供面心立方（FCC）奥氏体结构，铬（约22%Cr）赋予抗氧化和抗腐蚀能力，镍（约22%Ni）增强组织稳定性，钨（约14%W）通过固溶强化和碳化物析出提高高温强度。碳（约0.05%C）和镧（约0.03%La）的添加进一步优化碳化物形态和抗氧化膜附着力。

**冶炼工艺**：采用真空感应熔炼（VIM）初熔，配合电渣重熔（ESR）二次精炼，有效去除氧、氮、氢等气体杂质，降低非金属夹杂物含量，确保板材内部致密度。

**热处理制度**：标准供货状态为固溶处理（Solution Heat Treatment），加热温度1175℃至1200℃，保温时间按厚度每25mm不少于30分钟，随后快速水淬或空冷。固溶后组织为单相奥氏体，碳化物完全溶解，保证最佳塑性和韧性。

**显微组织控制**：固溶态晶粒度控制在ASTM 4级至7级，避免粗晶导致强度下降或细晶影响高温蠕变。长期服役后允许析出少量M₆C碳化物沿晶界分布，但需控制M₂₃C₆和μ相含量，避免冲击韧性显著降低。

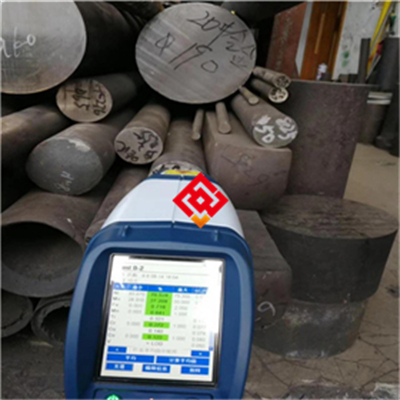

**无损检测及质量保证**：每块中厚板均进行超声波探伤（UT）按ASTM A435标准，检测灵敏度为φ1.2mm平底孔当量；表面采用液体渗透检测（PT）按ASTM E165标准，确保无裂纹、分层等缺陷。化学成分采用直读光谱仪（OES）分析，力学性能按ASTM E8/E8M标准执行。

## 五、应用领域

- **航空航天**：用于航空发动机燃烧室衬套、火焰稳定器、加力燃烧室部件及涡轮导向叶片，承受高温燃气冲刷和热循环。

- **工业燃气轮机**：制造燃烧器喷嘴、过渡段、热屏蔽板等，要求抗热腐蚀和高温强度。

- **化工与石化**：用于裂解炉炉管、转化炉管、高温反应器内衬，处理含硫、含氯介质。

- **核能工程**：适用于高温气冷堆（HTGR）中的换热器部件，要求耐中子辐照和高温氧化。

- **热处理设备**：制造高温炉的炉膛马弗、炉辊、料盘等，长期在1000℃以上氧化性气氛中工作。

- **玻璃与陶瓷工业**：用于玻璃纤维拉丝漏板、陶瓷烧结托板，抵抗熔融玻璃和碱性粉尘腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

钴（Co）：余量；镍（Ni）：20.0~24.0；铬（Cr）：20.0~24.0；钨（W）：13.0~15.0；铁（Fe）：≤3.0；碳（C）：0.05~0.15；锰（Mn）：≤1.25；硅（Si）：≤0.35；磷（P）：≤0.020；硫（S）：≤0.015；镧（La）：0.03~0.12；硼（B）：≤0.015。

**力学性能（室温典型值）**：

抗拉强度：≥890MPa；屈服强度（0.2%偏移）：≥380MPa；延伸率：≥45%；硬度：≤285HBW（典型值）；冲击功（Charpy V型）：≥60J。

高温性能（982℃典型值）：抗拉强度≥170MPa；1000小时持久强度≥35MPa。

**物理性能**：

密度：9.14 g/cm³；熔点：1330~1380℃；热导率：18.5 W/m·K（25℃）、25.0 W/m·K（1000℃）；电阻率：1.02 μΩ·m（25℃）；线膨胀系数：16.2×10⁻⁶/℃（25~1000℃）；弹性模量：220 GPa（25℃）。

**耐腐蚀/高温性能**：

高温氧化增重率：在980℃空气中氧化100小时，增重≤0.15 mg/cm²；抗碳化深度：在1000℃含碳气氛中100小时，渗碳层深度≤0.05mm；抗热腐蚀评级：在900℃、含Na₂SO₄/NaCl混合盐环境中，腐蚀速率≤0.2 mm/年。

**产品规格范围**：

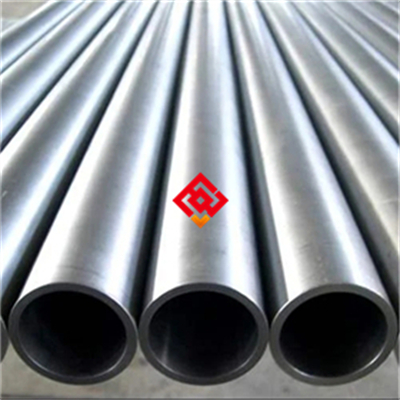

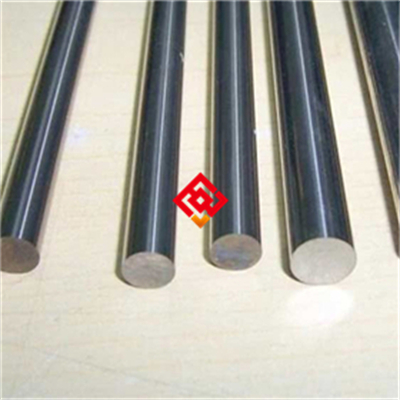

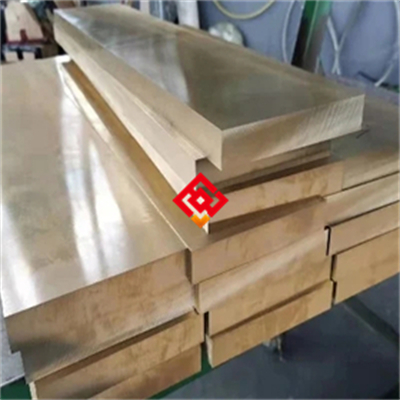

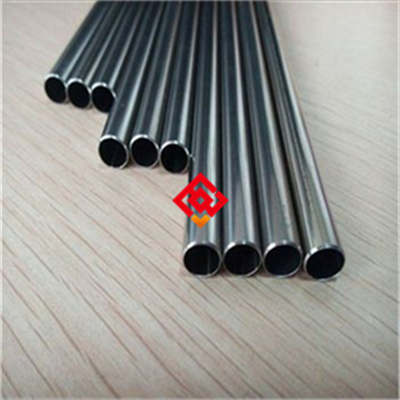

中厚板厚度：6mm至100mm；宽度：1000mm至2500mm；长度：2000mm至6000mm。可定制锻件、圆棒（直径20mm至300mm）及管材（外径30mm至500mm）。

**交货状态**：

固溶处理（1175~1200℃水淬或空冷），表面经酸洗去除氧化皮，可要求磨光或精铣表面。提供切边或毛边两种形式。

**批次溯源码解读**：

编码规则示例：MJ-H188-202403-ESR-086-06-12mm，其中“MJ”为上海墨钜代码，“H188”为牌号缩写，“202403”为生产年月（2024年3月），“ESR”为冶炼工艺（电渣重熔），“086”为炉号，“06”为热处理批号，“12mm”为产品厚度规格。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在650℃至850℃温度区间长期服役，此温度范围易导致σ相（一种脆性金属间化合物）析出，降低冲击韧性。若必须在此区间使用，建议调整热处理制度或选用替代牌号。

2. 禁止与含硫、含铅、含锌的燃料或介质直接接触，这些元素会诱发高温热腐蚀，加速合金失效。

3. 焊接后必须进行固溶热处理（1175~1200℃），以消除焊接应力并恢复组织均匀性，否则焊缝区易产生裂纹或应力腐蚀。

4. 冷加工（如冷弯、冷冲压）后若变形量超过15%，需进行中间退火（1050~1100℃空冷），防止加工硬化导致开裂。

5. 表面划伤或磕碰会破坏氧化膜完整性，高温服役时划痕处优先氧化，形成局部减薄。搬运和加工过程中应使用软质夹具或衬垫。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围：-20℃至+40℃；相对湿度上限：60%。板材应放置在干燥、通风的室内货架上，地面需铺设木质或橡胶垫材，禁止直接接触水泥地。严禁与酸、碱、盐、重金属粉末（如铜粉、铁粉）等腐蚀性物质混存。

**包装规范**：

每块板材先用中性防锈纸包裹，外层覆盖塑料薄膜，内置干燥剂（硅胶包，每平方米不少于5包），装入坚固木箱或钢带捆扎的编织袋。边角处加装护角，防止运输中磕碰。

**运输注意事项**：

运输车辆需配备防雨篷布，严禁露天暴晒或淋雨。板材应水平放置，用尼龙捆扎带或钢带固定，防止滑动。吊装时使用专用吊具（如C型钩或吊带），禁止用钢丝绳直接接触板材表面，以免产生压痕或划伤。

**明确标注禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放（即使有遮盖）；禁止踩踏或抛掷板材；禁止用叉车齿直接顶撞板边。

## 九、加工操作规范

**切割**：

推荐使用等离子切割（电流250~400A，速度300~600mm/min）或带锯切割（齿距4~6tpi，速度20~40m/min）。厚度超过50mm时建议采用水刀切割（压力350~400MPa，磨料石榴石80目）。切割后需用角磨机去除热影响区氧化皮及微裂纹，打磨深度至少0.5mm。禁止使用普通树脂砂轮片（易产生热裂纹），应用专用不锈钢砂轮或碳化硅砂轮。

**焊接（适用于板材拼接或修补）**：

推荐焊接方法：钨极氩弧焊（TIG，直流正接）或熔化极气体保护焊（MIG）。填充金属牌号：ERNiCrCoMo-1（AWS A5.14）或Haynes188同质焊丝。焊接参数：电流80~150A（TIG），电压12~18V；层间温度控制在150℃以下；保护气体为99.99%氩气，流量12~18L/min。焊后热处理：整体固溶处理（1175~1200℃水淬），若无法整体处理，至少进行局部退火（1050℃×30min空冷）。注意事项：焊接前坡口必须清理油污、氧化物；禁止使用含硫或含铅的焊剂；禁止在潮湿环境下焊接。

**热处理（用户自行处理时）**：

固溶温度：1175~1200℃；保温时间：每25mm厚度不少于30分钟；冷却方式：水淬（最快冷却）或强风冷。时效处理：如需析出强化，可在760~870℃时效4~16小时空冷。注意事项：加热过程中应控制升温速率（≤200℃/h），防止热应力变形；禁止在炉内与碳钢工件同时处理，避免碳迁移污染。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件推荐使用同材质（Haynes188）或更高级别镍基合金（如Haynes230）螺栓及螺母，避免异种金属接触导致电偶腐蚀。密封垫片应选用无卤素、无硫的膨胀石墨或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片。安装后建议进行酸洗钝化处理（硝酸+氢氟酸混合液，温度40~60℃，时间20~40分钟），清除表面焊接氧化色和污染物。

**日常维护方法**：

清洁周期：每季度一次，或在停机检修时进行。清洗剂类型：中性洗涤剂（pH 6~8）或去离子水，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。对于高温服役后的氧化皮，可用机械喷砂（刚玉砂，粒度60~80目）去除，随后用压缩空气吹净。

**常见故障及解决方法**：

1. 表面点蚀：检查介质中氯离子浓度是否超标（建议<50ppm），若超标需增加水洗频率或升级材料；已点蚀部位用砂纸打磨至光亮，重新钝化处理。

2. 焊缝开裂：分析裂纹类型（热裂纹或应力腐蚀裂纹），若为热裂纹需调整焊接参数（降低热输入、控制层间温度），重新焊接后固溶处理；若为应力腐蚀裂纹，需消除残余应力（局部退火）并更换填充金属。

3. 板材变形：高温服役后产生的蠕变变形，若变形量小于2%可继续使用；超过2%需停机更换，检查是否超温运行（超过设计温度上限）。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃服。禁止触碰未冷却工件（表面温度可能超过500℃）。现场须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会剧烈汽化导致爆炸）。

**切割加工安全**：

操作等离子或激光切割时，必须佩戴自动变光焊工面罩（遮光号12~14），车间需配备强力排烟系统（风量≥3000m³/h），火花飞溅区域应设置防火毯隔离。禁止在切割区域附近存放易燃物（如油桶、纸箱）。

**产品损坏或腐蚀后的应急处理**：

若发现产品泄漏或严重腐蚀，立即停机并隔离故障区域，切断介质源。人员需穿戴防酸防碱防护服、防化手套和护目镜。泄漏介质若为酸液，用碳酸氢钠中和后收集；若为碱液，用稀醋酸中和。废弃物按危险废物（HW类，如HW17表面处理废物）分类收集，委托有资质单位处置，严禁排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体工况推荐最优加工方案。

## 十三、购买建议

在选择Haynes188钴基合金中厚板时，建议从以下维度综合评估：

- **应用场景匹配度**：确认服役温度、介质类型（氧化/还原/含硫/含氯等）及应力状态，与合金性能参数对比。

- **关键性能参数**：重点关注高温持久强度（982℃/1000h）、抗氧化增重率、PREN值（耐点蚀当量，Haynes188的PREN约34）及晶粒度级别。

- **认证要求**：若用于航空或核电领域，需确认是否具备AMS 5772、ASME SB-435或船级社（如DNV、ABS）认证。

- **备品备件比例**：建议采购时预留10%~15%的备件，以应对突发更换需求。

强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证化学成分和力学性能，确保材料符合技术协议。

## 十四、价格标准

Haynes188钴基合金中厚板的价格受型号、规格、采购数量及附加技术要求影响。参考价格区间如下（人民币）：

- 厚度6~20mm中厚板：850~1200元/公斤；

- 厚度20~50mm中厚板：950~1350元/公斤；

- 厚度50~100mm中厚板：1100~1500元/公斤；

- 小批量试样（≤100公斤）：上浮15%~20%，约1200~1800元/公斤；

- 批量采购（≥5吨）：可享5%~12%折扣，具体按订单协商。

- 附加服务：双认证（如ASME+船级社）加价10%~15%；第三方检测（SGS）加价5%~8%；定制热处理（如特殊时效制度）加价3%~5%。

具体报价请联系曾先生获取精确订单报价，价格随镍、钴、钨等原料市场行情波动。

## 十五、服务与保障

- **质保期**：自交付之日起12个月内，因材料内在质量缺陷（如夹杂、裂纹、成分偏差）导致失效的，上海墨钜免费更换同等规格产品或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内提供远程技术指导（电话/视频）；如需现场服务，48小时内安排工程师抵达客户工厂。

- **检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、拉伸、硬度）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户产线备件供应。

- **售后响应**：质量问题2小时内回复，48小时内出具初步解决方案，复杂问题72小时内完成失效分析。
