# GH4698高温合金锻件交期多长？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

GH4698高温合金是一种镍基沉淀硬化型高温合金，属于我国自主研发的GH系列高温合金牌号，主要应用于航空发动机、燃气轮机等高温旋转部件。该合金在650℃至950℃范围内具有优异的高温强度、良好的抗氧化性能和抗热疲劳性能，特别适用于制造涡轮盘、压气机盘、叶片等承受高温高应力的关键锻件。GH4698高温合金锻件的核心优势包括：一是高温持久强度高，在700℃下持久寿命可达100小时以上；二是热加工塑性良好，适合锻造、轧制等热成形工艺；三是组织稳定性好，长期服役后析出相无明显粗化；四是抗燃气腐蚀能力强，适用于航空发动机热端部件；五是综合力学性能匹配优异，兼具强度与韧性。该产品广泛适用于航空、航天、能源、石化等高温工况领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）、电渣重熔（ESR）等高端冶炼装备，严格执行ASTM、GB/T、GJB等国内外标准，全流程工艺可追溯，确保每一批GH4698高温合金锻件的化学成分均匀性、显微组织一致性和力学性能稳定性。公司长期为航空、能源、高端装备制造行业提供高品质特殊钢及合金材料，具备完善的质保体系和客户服务能力。

## 三、核心功能

1. **耐高温氧化与腐蚀**：GH4698合金在900℃以下空气中具有良好的抗氧化性能，表面形成致密的氧化铬保护膜，可有效抵抗高温燃气腐蚀和热腐蚀环境。

2. **高高温持久强度**：在700℃、应力350MPa条件下，持久寿命典型值大于100小时；在750℃、应力250MPa条件下，持久寿命仍可达到50小时以上，满足涡轮盘等高温旋转件对长期服役可靠性的要求。

3. **良好的热加工塑性**：合金在1000℃至1150℃温度范围内具有优良的热塑性，适合自由锻、模锻、环轧等多种热成形工艺，锻件组织致密、流线分布合理。

4. **抗热疲劳与抗蠕变性能**：由于合金中γ′相（Ni3(Al,Ti)型沉淀相）的弥散强化作用，GH4698在高温循环载荷下具有良好的抗热疲劳裂纹萌生与扩展能力，同时蠕变速率低，适合长时高温服役。

5. **组织稳定性**：经标准热处理后，合金基体为γ奥氏体组织，γ′相体积分数可达35%以上，长期时效后γ′相粗化速率低，δ相（Ni3Nb型）控制良好，避免有害相析出。

## 四、技术特点

**合金设计思路**：GH4698合金以镍为基体，通过添加约16%的铬（Cr）提高抗氧化和耐腐蚀性能，加入约3%的钼（Mo）和约1%的铌（Nb）强化固溶体，加入约2.5%的铝（Al）和约1.5%的钛（Ti）形成γ′沉淀强化相，同时控制碳（C）含量在0.05%以下，减少碳化物对韧性的不利影响。合金中硼（B）和锆（Zr）微量添加可改善晶界强度，提高持久塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）加真空自耗重熔（VAR）的双真空冶炼工艺，有效去除气体杂质（氧、氮、氢）和非金属夹杂物，提高合金纯净度，确保锻件内部质量满足超声波探伤要求。

**热处理制度**：标准热处理为固溶加时效处理。固溶温度：1120℃±10℃，保温2小时，油冷或快速空冷；时效温度：790℃±5℃，保温16小时，空冷。通过精确控制固溶温度和时间，使γ′相完全溶解并在时效过程中析出均匀细小的强化相。

**显微组织控制**：晶粒度控制为ASTM 4级至7级，避免粗晶导致力学性能下降；γ′相尺寸控制在0.2μm至0.5μm之间，分布均匀；δ相含量控制在2%以下，防止降低冲击韧性。每批锻件均进行金相检验，确保组织合格。

**无损检测及质量保证**：锻件逐件进行超声波探伤（UT），检测标准按ASTM E2375或GB/T 4162执行，验收等级不低于AA级；表面进行液体渗透检测（PT）确保无裂纹、折叠等缺陷；化学成分采用直读光谱仪和碳硫分析仪检测；力学性能测试包括室温拉伸、高温拉伸、持久试验、硬度测试等，数据随质保书提供。

## 五、应用领域

- **航空发动机行业**：用于制造涡轮盘、压气机盘、鼓筒轴、密封环等高温旋转部件，承受高温高应力环境。

- **燃气轮机领域**：用于工业燃气轮机和舰船燃气轮机的涡轮叶片、导向叶片、燃烧室支撑件等。

- **航天推进系统**：用于火箭发动机涡轮泵、高温阀门、喷嘴等短时高温高负荷部件。

- **石化能源装备**：用于高温高压反应器内件、加热炉管支撑件、裂解炉配件等。

- **核电装备**：用于核电站主泵、阀门等需要耐高温、耐腐蚀的奥氏体合金部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳C ≤0.05；铬Cr 15.0-17.0；钼Mo 2.8-3.5；铌Nb 0.8-1.3；铝Al 2.2-2.8；钛Ti 1.5-2.2；铁Fe ≤2.0；硼B ≤0.005；锆Zr ≤0.05；镍Ni 余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm ≥1100 MPa；屈服强度Rp0.2 ≥850 MPa；延伸率A ≥12%；断面收缩率Z ≥15%；硬度HB 320-380（布氏硬度）。高温性能（700℃）：抗拉强度Rm ≥800 MPa；屈服强度Rp0.2 ≥600 MPa；延伸率A ≥10%。

**物理性能（典型值，以实际产品质保书为准）**：

密度8.2 g/cm³；熔点1330℃-1380℃；热导率（室温）约11.5 W/(m·K)，（700℃）约20 W/(m·K)；电阻率（室温）约1.2 μΩ·m；线膨胀系数（20-700℃）约16.5×10⁻⁶/℃；弹性模量（室温）约210 GPa。

**耐腐蚀/高温性能**：

高温持久强度：700℃/350MPa条件下持久寿命≥100小时；750℃/250MPa条件下持久寿命≥50小时。抗氧化性能：900℃空气中氧化100小时，氧化增重率≤0.5 mg/cm²。临界点蚀温度（CPT）按ASTM G48方法测试，典型值≥50℃（在3.5%NaCl溶液中）。

**产品规格范围**：

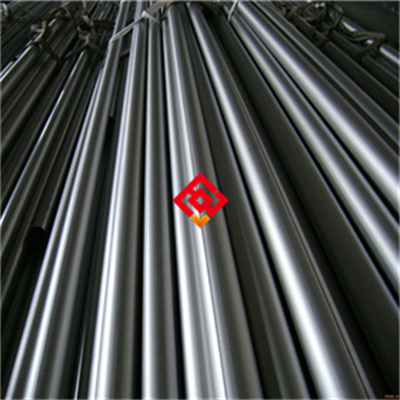

锻件：单件重量0.5kg至5000kg，最大外径可达Φ1200mm；棒材：直径Φ20mm至Φ400mm，长度1000mm至6000mm；板材：厚度5mm至100mm，宽度≤1000mm；管材（无缝管）：外径Φ20mm至Φ300mm，壁厚2mm至30mm；丝材：直径Φ0.5mm至Φ10mm。

**交货状态**：

锻件以固溶加时效状态交货，也可根据用户要求提供固溶态（未时效）或退火态。表面处理：锻件表面经酸洗或机加工去除氧化皮，粗糙度Ra≤3.2μm；棒材可提供磨光或车光表面；板材提供酸洗或喷砂表面。

**批次溯源码解读**：

编码规则：MJ-GH4698-年月-炉号-热处理批号-规格代码。例如：MJ-GH4698-202503-A123-2401-DN300，表示上海墨钜生产的GH4698合金，2025年3月生产，炉号A123，热处理批号2401，规格为直径300mm的锻件。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测报告、热处理曲线及尺寸检验数据。

## 七、注意事项

1. 避免在650℃至750℃长期服役时产生σ相（一种脆性金属间化合物）析出，该相会显著降低合金的冲击韧性和持久塑性，建议在选材时评估服役温度区间。

2. 禁止在含硫、含氯等还原性腐蚀介质中长时间使用，否则可能导致晶间腐蚀或应力腐蚀开裂。

3. 焊接后必须进行固溶加时效处理，否则焊接热影响区可能出现γ′相溶解不均匀，导致性能下降。

4. 合金在冷加工过程中加工硬化倾向明显，当变形量超过15%时，建议进行中间退火（退火温度1050℃±10℃，保温30分钟，空冷），以避免开裂。

5. 表面划伤、磕碰、压痕等机械损伤严禁存在，因为高温服役时这些缺陷可能成为疲劳裂纹源，大幅降低部件寿命。

6. 锻造加热时严禁超过1180℃，否则可能导致晶粒粗化及低熔点相熔化，影响锻件质量。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为-10℃至40℃，相对湿度上限为60%。锻件应放置在干燥、通风的库房内，地面垫材选用木制托盘或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：锻件表面先涂覆防锈油或防锈剂，然后包裹聚乙烯塑料薄膜，放入干燥剂（硅胶干燥剂，用量按包装体积的5%），最后装入木箱或高强度编织袋。木箱内部应填充泡沫塑料或纸板，防止运输中碰撞。

**运输注意事项**：运输过程中应固定牢固，防止滑动和碰撞。使用防水篷布覆盖，避免雨水和暴晒。吊装时使用专用吊带或吊具，严禁钢丝绳直接接触锻件表面，以免造成压痕和划伤。禁止与腐蚀性物质混装运输，禁止露天存放，禁止踩踏或抛掷包装件。

## 九、加工操作规范

**切割**：

推荐使用带锯切割（锯条齿距4-6齿/英寸，切割速度20-40 m/min，进给量0.05-0.1 mm/齿）或等离子切割（电流100-300A，切割速度200-500 mm/min）。切割后必须用砂轮打磨去除热影响区（热影响区深度一般不超过2mm），打磨后表面粗糙度Ra≤6.3μm。禁止使用普通碳化硅砂轮片，应使用氧化铝或金刚石砂轮片。切割过程中注意冷却，防止局部过热导致组织变化。

**焊接（如适用）**：

推荐焊接方法为钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属推荐使用与母材同质的GH4698焊丝或Inconel 718焊丝。焊接电流：TIG焊80-150A，MIG焊150-250A；焊接电压：TIG焊10-15V，MIG焊20-30V；焊接速度：100-200 mm/min。层间温度控制在100℃以下，保护气体使用高纯氩气（纯度≥99.99%）。焊后必须进行固溶加时效热处理（1120℃×2h，油冷+790℃×16h，空冷），以恢复焊缝区性能。注意事项：焊接前清除待焊区域油污、氧化皮；焊接过程中保持气体保护良好，防止氧化；禁止使用含硫、含氯的焊接助剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶温度1120℃±10℃，保温时间按截面厚度计算（每25mm厚度保温1小时），冷却方式为油冷或快速空冷。时效温度790℃±5℃，保温16小时，空冷。注意事项：固溶加热时炉内气氛应保持中性或微还原性，防止氧化；冷却速度必须足够快，避免γ′相在冷却过程中析出；禁止在固溶和时效之间长时间停留（超过24小时），以免组织不稳定。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号GH4698或更高级别的高温合金（如GH4169、Inconel 718），避免使用普通不锈钢或碳钢，防止电化学腐蚀。密封垫片应选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯橡胶垫片。安装完成后，对接触面进行酸洗钝化处理（酸洗液配方：20%硝酸+5%氢氟酸，温度50℃，时间15分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期为每3个月一次，使用中性清洗剂（pH 6-8）或不含氯的有机溶剂（如酒精、丙酮）擦拭表面，禁止使用含氯、含硫的清洗剂。检查表面是否有氧化皮脱落、变色、裂纹等现象。对于高温服役部件，建议每半年进行一次表面渗透检测（PT），及时发现微裂纹。

**常见故障及解决方法**：

- 表面点蚀：可能由介质中含氯离子引起，应清洗表面并涂覆防锈油，同时检查介质成分，必要时更换更耐腐蚀的合金。

- 焊缝开裂：通常由焊后未及时热处理或焊接参数不当引起，应重新焊接并严格执行焊后热处理制度。

- 变形：高温长期服役后可能出现蠕变变形，应检查服役温度是否超限，若变形量超过设计允许值，需更换新锻件并优化冷却设计。

## 十一、安全警示与应急处理

**高温操作安全**：进行锻造、热处理等高温作业时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩（防热辐射）和阻燃工作服。严禁徒手触碰未冷却工件，工件冷却至室温前禁止直接接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水产生蒸汽爆炸。

**切割加工安全**：切割操作时佩戴遮光号≥9的防护面罩，防止弧光伤害。现场应配备排烟系统，及时排出切割烟尘和有害气体。切割区域应设置火花隔离挡板，防止火花引燃周围可燃物。

**产品损坏或腐蚀后的应急处理**：若发现锻件出现严重腐蚀或开裂导致介质泄漏，应立即停机隔离，切断介质源。操作人员应穿戴防酸碱防护服、防腐蚀手套和护目镜。泄漏介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器，按危废分类处理（如HW06类有机溶剂废物或HW17类表面处理废物）。废弃物应委托有资质的危废处理单位处置，严禁随意排放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含完整的加工指导、安装规范和应急处理方案。

## 十三、购买建议

在选购GH4698高温合金锻件时，建议从以下方面进行评估：首先确认应用场景的匹配度，包括服役温度、应力水平、介质环境等是否在该合金的设计范围内；其次关注关键性能参数，如高温持久强度（建议索要700℃/350MPa下的持久试验数据）、PREN值（耐点蚀当量，GH4698典型值约35）、晶粒度等级等；再次核查认证要求，如航空发动机部件需提供NADCAP认证或AS9100体系认证，石化行业需提供NACE MR0175认证；最后建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和内部质量。

## 十四、价格标准

GH4698高温合金锻件的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间：圆棒材（直径20-100mm）约为280-380元/公斤；锻件（单件重量≤500kg）约为320-450元/公斤；大尺寸锻件（单件重量＞500kg）约为380-500元/公斤。批量折扣政策：采购量≥5吨可享5%-12%折扣；≥10吨可享10%-18%折扣。小批量试样（≤50kg）加价规则通常上浮15%-20%。如需双认证（如NADCAP+ISO）、第三方检测（SGS/BV）或定制热处理，需另行加价，具体费用请咨询曾先生。提示：具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、夹杂物超标等）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度、超声波探伤）费用由上海墨钜承担。非常规项目（如高温持久、蠕变、疲劳试验）费用另议。

**备品保障**：产品停产后五年内，仍可提供同材质替代产品或定制加工服务，确保客户备品备件供应。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案，确保客户生产不受影响。
