# GH4169高温合金锻件粗车光亮交付标准

## 一、产品概述与适用范围

GH4169高温合金（对应国际牌号Inconel 718）是一种以镍基为基体、通过铌、钼、钛、铝等元素进行沉淀强化的奥氏体高温合金。该合金在-253℃至700℃的宽温度范围内具有优异的综合性能，包括高强度、良好的抗疲劳性能、抗氧化性能以及耐腐蚀性能。GH4169合金的典型使用温度范围为-253℃至700℃，短期使用可延伸至800℃。

核心优势如下：

1. 高强度与高韧性兼备：室温抗拉强度可达1400MPa以上，屈服强度超过1100MPa，同时保持15%以上的延伸率。

2. 优异的高温持久性能：在650℃、690MPa条件下，持久寿命可达100小时以上。

3. 良好的抗氧化与耐腐蚀能力：在700℃以下空气中氧化增重率低于0.05mg/cm²·h，对酸性和中性介质具有良好抗性。

4. 出色的加工塑性：热加工温度范围宽（950-1150℃），冷加工后可通过固溶处理恢复塑性。

5. 组织稳定性高：经标准热处理后，γ'相和γ''相均匀分布，组织长期服役后无明显粗化。

GH4169高温合金锻件粗车光亮交付，是指锻件经粗加工后表面达到光亮状态（Ra≤1.6μm），可直接用于最终精加工或装配，无需客户再次进行粗车工序。本产品适用于航空发动机涡轮盘、压气机盘、紧固件、石油化工高温高压部件、核反应堆结构件等关键领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专注于特殊钢及高温合金材料研发、冶炼、加工与销售的高新技术企业。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）、电渣重熔炉（ESR）等高端装备，可实现从原材料到成品锻件的全流程控制。公司严格执行ASTM B637、AMS 5662、GB/T 14992等国内外标准，所有产品均通过化学成分分析、力学性能测试、无损检测等质量检验，实现全流程工艺可追溯，确保每一件交付产品性能稳定可靠。

## 三、核心功能

1. 高强度承载能力：GH4169合金在室温至650℃范围内保持高强度，室温抗拉强度≥1400MPa，屈服强度≥1100MPa，650℃高温抗拉强度仍可达1000MPa以上，适用于高应力工况下的结构件。

2. 耐高温氧化与腐蚀：合金中铬含量约19%，铝和钛含量分别为0.5%和1.0%，在高温环境下形成致密的Cr₂O₃和Al₂O₃氧化膜，有效阻止进一步氧化。在650℃空气中，氧化增重率≤0.05mg/cm²·h，在海洋性气氛和酸性介质中亦表现出良好耐蚀性。

3. 抗疲劳与抗蠕变性能：通过细晶强化和析出相强化，GH4169合金具有优异的高周疲劳和低周疲劳性能。在650℃、690MPa条件下，持久寿命≥100小时，蠕变延伸率≤5%，满足航空发动机涡轮盘等关键部件的长期服役要求。

4. 良好的加工与成形性能：锻件经粗车光亮处理后，表面粗糙度Ra≤1.6μm，尺寸公差可控制在±0.1mm以内。合金具有良好的热加工塑性，可进行锻造、轧制、挤压等成形工艺，冷加工后可通过固溶处理恢复塑性。

5. 组织稳定性与可焊性：经标准热处理后，合金中γ'相和γ''相均匀分布，晶粒度控制在5-8级，长期服役后组织无明显粗化。焊接性良好，可采用TIG、MIG、电子束焊等方法，焊后经固溶或时效处理可恢复性能。

## 四、技术特点

### 合金设计思路

GH4169合金的设计核心是通过多元合金化实现沉淀强化与固溶强化的协同作用。镍基体提供良好的高温稳定性和抗氧化性。铌（Nb）含量约5.0%是形成主要强化相γ''相（Ni₃Nb）的关键元素，该相在650℃以下具有极高的热稳定性。钼（Mo）约3.0%进入基体产生固溶强化，同时提高抗蠕变性能。钛（Ti）和铝（Al）分别约1.0%和0.5%，形成γ'相（Ni₃(Al,Ti)）辅助强化，并改善抗氧化性。铬（Cr）约19%提供抗氧化和耐腐蚀能力。碳（C）控制在0.08%以下，避免形成过多碳化物影响韧性。

### 冶炼工艺

GH4169合金采用双重或三重熔炼工艺，确保合金纯度和组织均匀性。第一步为真空感应熔炼（VIM），在真空环境下熔炼原材料，有效去除气体和挥发性杂质。第二步为电渣重熔（ESR）或真空自耗重熔（VAR），进一步降低硫、氧、氮含量，改善铸锭的宏观和微观组织均匀性。对于航空级产品，通常采用VIM+VAR双联工艺，使气体含量（O≤20ppm、N≤30ppm、H≤2ppm）和夹杂物级别达到最高标准。

### 热处理制度

GH4169合金的标准热处理制度分为三步：固溶处理、稳定化处理和时效处理。固溶处理温度为980-1000℃，保温1-2小时后快速冷却（水淬或油淬），使合金元素充分溶解。稳定化处理温度为720℃，保温8小时后以50℃/h炉冷至620℃。时效处理温度为620℃，保温8小时后空冷。该制度使γ'相和γ''相以纳米级尺寸均匀析出，获得最佳强度与韧性的匹配。

### 显微组织控制

通过控制固溶温度和冷却速率，GH4169合金的晶粒度可调控在5-8级（ASTM标准），细晶组织有利于提高强度和疲劳寿命。δ相（Ni₃Nb正交结构）含量控制在5%以下，避免沿晶界析出过多导致脆性。γ'相和γ''相尺寸控制在20-50nm，体积分数约15-20%，实现最大沉淀强化效果。公司采用金相显微镜和扫描电镜（SEM）对每批产品进行组织检验。

### 无损检测及质量保证

所有GH4169锻件在交付前均执行严格的无损检测：超声波探伤（UT）按ASTM E2375或GB/T 6519标准，检测灵敏度为φ1.2mm平底孔当量，确保内部无裂纹、气孔、夹杂等缺陷。表面采用液体渗透检测（PT）按ASTM E1417标准，确保无表面裂纹。化学成分采用直读光谱仪和红外碳硫分析仪检测，力学性能采用万能试验机和冲击试验机测试，所有数据均记录并随货提供质保书。

## 五、应用领域

1. 航空航天发动机：用于制造涡轮盘、压气机盘、叶片、机匣、紧固件等高温关键部件，工作温度可达650℃。

2. 石油化工：用于制造高温高压管道、阀门、反应器内件、热交换器管板等，适用于含硫化氢、二氧化碳等腐蚀介质的工况。

3. 核能领域：用于核反应堆堆内构件、控制棒驱动机构部件、主泵零件等，要求高强度和抗辐照性能。

4. 燃气轮机：用于制造涡轮叶片、导向叶片、燃烧室衬套、密封环等，工作温度可达700℃。

5. 汽车工业：用于高性能发动机的涡轮增压器转子、排气阀、弹簧等，要求耐高温和抗疲劳。

6. 模具制造：用于制造高温压铸模具、热挤压模具、热冲压模具等，要求红硬性和抗热疲劳性。

## 六、产品详细参数

### 化学成分（wt%，以实际产品质保书为准）

碳（C）：0.02-0.08%；锰（Mn）：≤0.35%；硅（Si）：≤0.35%；磷（P）：≤0.015%；硫（S）：≤0.015%；铬（Cr）：17.0-21.0%；镍（Ni）：50.0-55.0%；钼（Mo）：2.80-3.30%；铌（Nb）+钽（Ta）：4.75-5.50%；钛（Ti）：0.65-1.15%；铝（Al）：0.20-0.80%；钴（Co）：≤1.0%；铜（Cu）：≤0.30%；铁（Fe）：余量。

### 力学性能（典型值，以实际产品质保书为准）

室温性能：抗拉强度≥1400MPa；屈服强度（0.2%偏移）≥1100MPa；延伸率≥15%；断面收缩率≥20%；硬度（HRC）38-45；冲击功（夏比V型缺口）≥40J。

650℃高温性能：抗拉强度≥1000MPa；屈服强度（0.2%偏移）≥800MPa；延伸率≥12%；断面收缩率≥15%。

### 物理性能（典型值，以实际产品质保书为准）

密度：8.19g/cm³；熔点：1260-1336℃；热导率：在20℃时为11.4W/(m·K)，在500℃时为17.5W/(m·K)；电阻率：在20℃时为1.25μΩ·m；线膨胀系数：在20-100℃时为13.0×10⁻⁶/℃，在20-700℃时为15.5×10⁻⁶/℃；弹性模量：在20℃时为200GPa，在650℃时为165GPa。

### 耐腐蚀与高温性能（典型值，以实际产品质保书为准）

抗氧化性能：在650℃空气中氧化100小时，氧化增重率≤0.05mg/cm²·h；在700℃空气中氧化100小时，氧化增重率≤0.10mg/cm²·h。

高温持久性能：在650℃、690MPa条件下，持久寿命≥100小时；在650℃、550MPa条件下，持久寿命≥1000小时。

耐腐蚀性能：在3.5%NaCl溶液中，点蚀电位≥0.5V（SCE）；在10%H₂SO₄溶液中，80℃时腐蚀速率≤0.1mm/年。

### 产品规格范围

锻件：外径50-1200mm，高度20-600mm，单件重量1-5000kg；可提供圆盘、环形、轴类、块状等异形锻件。

粗车光亮状态：表面粗糙度Ra≤1.6μm，尺寸公差±0.1mm，倒角C0.5-C2.0。

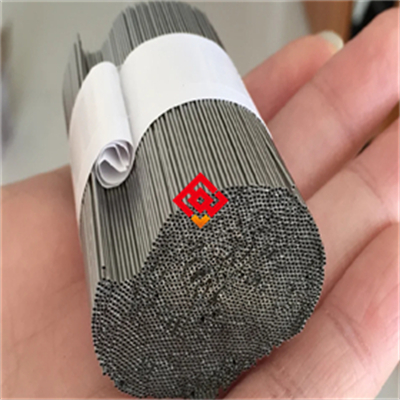

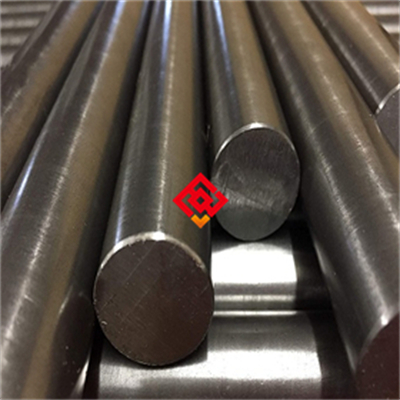

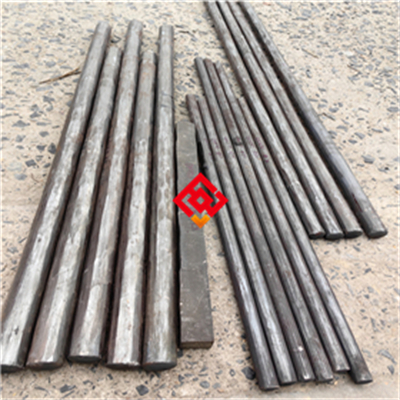

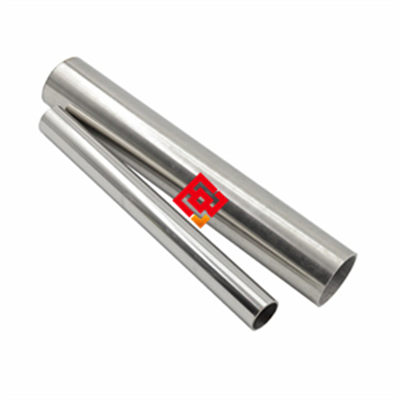

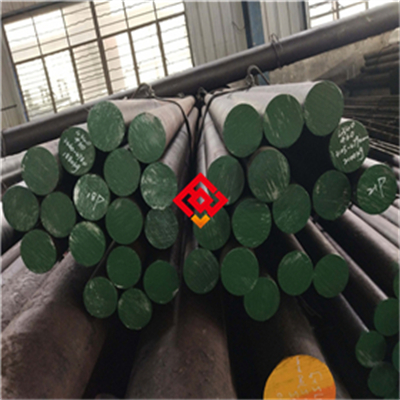

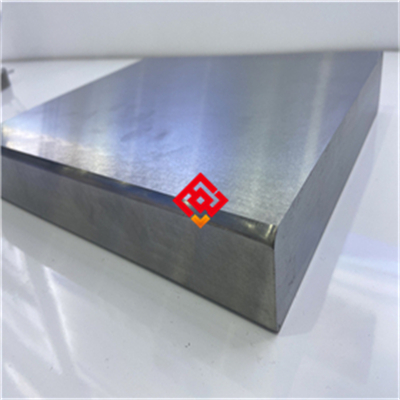

其他规格（如棒材、板材、管材）可定制。

### 交货状态

交货状态为固溶+时效处理，表面经粗车加工至光亮状态（Ra≤1.6μm），表面无氧化皮、裂纹、折叠等缺陷。可根据客户要求提供稳定化处理或去应力退火。

### 批次溯源码解读

批次溯源码编码规则为：MJ-718-年月-炉号-热处理批号-规格代码。例如：MJ-718-202505-1234-HT01-D200H100，表示上海墨钜生产的GH4169锻件，2025年5月生产，炉号为1234，热处理批号为01，规格为外径200mm、高度100mm。客户可通过该编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测结果及尺寸检验记录。

## 七、注意事项

1. 避免在650-750℃区间长期服役：此温度区间为γ''相向δ相转变的敏感区，长期暴露会导致强度下降和脆性增加。若必须在此温度区间使用，应事先咨询上海墨钜技术团队。

2. 禁止接触含硫、含氯介质：在高温环境下，硫和氯会破坏合金表面的氧化膜，导致加速腐蚀和应力腐蚀开裂。在含硫化氢（H₂S）环境中使用时应评估适用性。

3. 焊接后必须进行焊后热处理：采用TIG或MIG焊接后，应在980-1000℃进行固溶处理，然后进行时效处理，以恢复焊接区域的力学性能和耐腐蚀性能。禁止焊后不处理直接使用。

4. 加工硬化倾向明显：冷加工（如冷弯、冷冲压）时变形量超过15%会导致显著加工硬化，必须进行中间退火（980-1000℃空冷）以恢复塑性。禁止在硬化状态下进行大变形量加工。

5. 表面划伤风险：粗车光亮表面应避免划伤和磕碰，划伤深度超过0.05mm可能成为应力集中源，在服役过程中引发疲劳裂纹。搬运和加工时应使用软质垫材和夹具。

6. 热处理冷却速率敏感：固溶处理后必须快速冷却（水淬或油淬），冷却速率低于临界值会导致晶界析出有害相（如δ相），降低韧性和抗腐蚀性能。禁止采用空冷作为固溶后的冷却方式。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：-10℃至40℃；相对湿度上限：60%。锻件应存放在平整、干燥、通风良好的库房内，地面铺设木质垫板或橡胶垫，离地高度不低于100mm。禁止与酸、碱、盐、重金属粉末、活性化学品等腐蚀性物质混存。存储区域应远离水源和蒸汽管道。

### 包装规范

每件锻件先包裹一层中性防锈纸，再用塑料薄膜密封，内置干燥剂（硅胶包，每立方米空间不少于200g）。外包装采用木箱或高强度编织袋，木箱内衬泡沫板或瓦楞纸进行缓冲。包装箱外标注产品名称、牌号、规格、批次号、净重及“防潮”“轻放”等警示标识。对于出口产品，采用真空包装或充氮包装。

### 运输注意事项

运输过程中应使用固定带或木楔将锻件牢固固定在运输工具上，防止滑动和碰撞。车辆应配备防雨篷布，严禁暴晒和雨淋。吊装时使用专用吊带或柔性吊具，禁止钢丝绳直接接触锻件表面，以免造成划伤。装卸过程中应轻拿轻放，禁止抛掷、踩踏或重压。严禁与腐蚀性物质同车运输，运输途中温度不得超过50℃。

## 九、加工操作规范

### 切割

推荐方法：对于厚度≤50mm的锻件，可采用带锯切割，锯条速度20-40m/min，进给量0.05-0.15mm/齿；对于厚度>50mm的锻件，推荐采用等离子切割（电流200-500A，切割速度200-600mm/min）或水刀切割（压力350-400MPa，磨料流量0.3-0.5kg/min）。激光切割也可用于薄壁件，但需注意热影响区控制。

切割后：切割面应使用砂轮机打磨去除热影响区和氧化皮，打磨深度≥0.5mm，粗糙度Ra≤3.2μm。

注意事项：禁止使用普通砂轮片（如氧化铝砂轮），应使用碳化硅或金刚石砂轮，避免铁污染。切割区域应配备排烟系统，操作人员佩戴防尘口罩。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。

填充金属牌号：ERNiFeCr-2（对应Inconel 718焊丝）或同牌号焊条（如ENiFeCr-2）。

焊接参数：TIG焊接电流80-200A，电压12-18V，焊接速度80-150mm/min；MIG焊接电流150-300A，电压20-28V，焊接速度200-400mm/min。

层间温度：≤100℃。

保护气体：氩气纯度≥99.99%，流量10-20L/min；背面保护气体流量5-10L/min。

焊后热处理：在980-1000℃进行固溶处理，保温1-2小时后空冷，然后按标准时效制度处理。

注意事项：焊前应清除焊接区域油污、氧化皮，坡口角度60-70°，钝边1-2mm。禁止在无保护气体条件下焊接，禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：温度980-1000℃，保温时间按截面厚度计算（每25mm保温1小时），冷却方式为水淬或油淬。

时效处理：先进行720℃×8小时，以50℃/h炉冷至620℃，再620℃×8小时，最后空冷。

注意事项：固溶处理时升温速度应控制≤200℃/h，避免热应力过大。禁止采用空冷作为固溶后的冷却方式，否则会导致强化相析出不足。热处理炉内气氛应保持中性或微氧化性，禁止使用还原性气氛。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质：推荐使用同材质（GH4169）或更高级别的高温合金（如GH4099、GH4169G）作为螺栓、螺母等紧固件，避免使用不锈钢或碳钢，防止电偶腐蚀。

密封垫片选型：使用不含卤素（氯、氟）的密封垫片，如膨胀石墨垫片或纯铝垫片，禁止使用含聚四氟乙烯（PTFE）的垫片在高温环境下使用。

安装后处理：安装完成后，应对焊缝和加工表面进行酸洗钝化处理（用10-20%硝酸溶液在50-60℃浸泡30-60分钟），然后用去离子水冲洗干净并干燥。对于光亮表面，可喷涂防锈油进行临时保护。

### 日常维护方法

清洁周期：根据使用环境，每3-6个月进行一次清洁。在腐蚀性环境中，应每月检查一次。

清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的有机溶剂（如丙酮、异丙醇），禁止使用含氯溶剂（如三氯乙烯、四氯化碳），禁止使用酸碱性清洗剂。

防锈/防氧化处理：对于非高温服役部件，可在表面涂覆防锈油或防锈蜡；对于高温部件，保持表面清洁即可，无需额外涂层。

### 常见故障及解决方法

1. 表面点蚀：原因可能为介质中含氯离子或表面有划伤。解决方法：清除点蚀区域，用砂纸打磨至光亮，重新进行酸洗钝化处理。若点蚀深度超过0.5mm，应评估部件是否报废。

2. 焊缝开裂：原因可能为焊后未进行热处理或焊接参数不当。解决方法：清除裂纹区域，重新焊接并严格执行焊后热处理。若裂纹延伸至母材，应评估部件是否可修复。

3. 变形：原因可能为热处理冷却不均或安装预紧力过大。解决方法：在800-900℃进行去应力退火（保温2-4小时，炉冷），然后重新加工至尺寸。若变形量超过设计允许值，应更换部件。

## 十一、安全警示与应急处理

### 高温操作安全

操作高温锻件（≥300℃）时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐热≥200℃）和阻燃服。禁止徒手触碰未冷却工件，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水产生蒸汽爆炸。

### 切割加工安全

切割加工时，操作人员必须佩戴防护面罩（遮光号≥9号），防止飞溅物和弧光伤害。切割区域应配备高效排烟系统，及时排除金属烟尘和有害气体。火花隔离要求：在切割区域周围1.5米范围内不得放置易燃物品，地面铺设防火毯。禁止在密闭空间进行切割作业。

### 产品损坏或腐蚀后的应急处理

1. 停机隔离：发现产品损坏或腐蚀泄漏时，立即停止设备运行，关闭上下游阀门，隔离故障区域。

2. 切断介质源：切断高温、高压、腐蚀性介质的供应，排空系统内残留介质。

3. 人员防护：处理人员必须穿戴防护服、防化手套、护目镜和呼吸防护设备（如介质为有毒气体，应使用正压式空气呼吸器）。

4. 泄漏介质中和与收集：根据介质性质选择中和剂（酸性介质用碳酸氢钠溶液，碱性介质用稀醋酸），收集泄漏物至专用容器。

5. 废弃物处置：损坏部件和泄漏物按危险废物（HW类，如HW17表面处理废物、HW49其他废物）进行分类，委托有资质的处置单位处理。禁止随意丢弃或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体应用场景的工艺建议和加工指导。

## 十三、购买建议

1. 应用场景匹配度：根据使用温度、介质腐蚀性、应力水平选择GH4169牌号。对于650℃以上长期服役，建议考虑GH4099或GH4169G等更高等级合金。对于低温（-253℃）应用，GH4169可满足要求。

2. 关键性能参数：关注PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，GH4169典型PREN值约30），高温持久强度（650℃/690MPa条件下持久寿命），以及硬度（HRC 38-45）等指标，确保满足设计要求。

3. 认证要求：根据使用行业选择认证等级。航空领域要求提供AMS 5662认证和Nadcap认证；石油化工领域要求NACE MR0175/ISO 15156认证；核能领域要求ASME BPVC认证。上海墨钜可提供相应认证文件。

4. 备品备件比例：建议首次采购时按实际需求量的10-20%配备备品备件，用于更换和维修。对于关键部件（如涡轮盘、阀门内件），建议备件比例提高至30%。

5. 质保书核对：收到产品后，请核对上海墨钜原厂质保书上的批次号、化学成分、力学性能数据是否与产品标识一致。建议用户要求提供第三方检测报告（如SGS、BV）以验证性能，检测费用可协商。

## 十四、价格标准

GH4169高温合金锻件粗车光亮交付的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：

- 小批量样品（单件重量≤50kg）：500-800元/公斤（含粗车加工费）。

- 中批量（单件重量50-500kg，数量10-50件）：350-550元/公斤。

- 大批量（单件重量500-5000kg，数量≥50件）：280-450元/公斤。

批量折扣政策：采购量≥5吨可享受5-12%折扣（根据牌号和规格协商）。小批量试样加价规则：当单次采购量≤100kg时，价格上浮15-20%，以覆盖模具调试和工艺准备成本。

附加费用：如需双认证（如AMS+NACE）、第三方检测（SGS/BV）、定制热处理（如特殊时效制度）、特殊包装（如真空包装），将产生额外费用，具体金额根据项目确定。

提示：具体报价请联系曾先生（电话021-67898711或13472787990）获取精确订单报价，我们将根据您的具体需求提供详细的报价单和交货期。

## 十五、服务与保障

### 质保期

自产品交付之日起12个月内，因材料内在质量缺陷（如化学成分偏差、内部裂纹、夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款。质保期内的任何质量问题，我们承担全部责任。

### 技术资料

随货提供以下资料：中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验记录）、产品说明书（含使用指南和注意事项）、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均提供电子版和纸质版。

### 技术支持

提供7×24小时远程技术指导服务，技术团队在2小时内响应。如需现场服务，承诺48小时内工程师抵达客户现场，进行技术交流和问题处理。首次合作客户，可免费提供一次现场培训。

### 检测服务

可安排SGS、BV等国际权威第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、硬度、金相组织）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、腐蚀试验）费用由双方协商分担。

### 备品保障

产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户原有设备的维护和更换需求得到满足。备品备件库存信息可随时查询。

### 售后响应

质量问题投诉2小时内回复初步意见，48小时内出具详细的处理方案。重大质量问题（如批量失效、安全性隐患）启动紧急响应机制，24小时内派员抵达现场。我们承诺以最快的速度和最专业的态度解决客户问题。
