# GH4163高温合金冷轧板厚度公差与产品技术全解析

## 一、产品概述与适用范围

GH4163高温合金冷轧板属于镍基变形高温合金大类，典型牌号为GH4163（对应国际类似牌号Inconel 718）。该合金以镍-铬为基体，通过添加钼、铌、铝、钛等元素进行强化，在650℃以下具有优异的抗拉强度、抗蠕变性能和抗氧化能力，同时具备良好的抗热疲劳性能。产品核心优势包括：一、使用温度范围覆盖-253℃至700℃，在650℃时仍能保持较高强度；二、耐氧化和耐燃气腐蚀性能优异，适用于航空发动机热端部件；三、冷热加工性能良好，可通过冷轧获得精确厚度公差；四、抗应力腐蚀开裂能力突出，适合复杂环境服役；五、组织稳定性好，长期高温服役后性能衰减缓慢。GH4163冷轧板广泛用于要求高可靠性的高温结构件，客户可根据工况温度、应力水平及耐蚀需求快速判断其适用性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等高端设备，严格执行ASTM B670、GB/T 14995及AMS 5596等国内外标准，全流程工艺可追溯，确保每一批次GH4163冷轧板的厚度公差、化学成分及力学性能稳定可靠。

## 三、核心功能

- **耐高温强度保持能力**：在650℃下抗拉强度仍可达到1000MPa以上（典型值，以实际产品质保书为准），适用于涡轮盘、叶片等承受高应力的热端部件。

- **抗氧化与抗腐蚀性能**：在800℃以下空气中氧化增重率低于0.1mg/cm2·h（典型值），对含硫燃气、水蒸气及硝酸等介质具有良好耐受性。

- **精确厚度控制能力**：冷轧板厚度公差可控制在±0.05mm至±0.10mm范围内（具体依厚度规格而定），满足精密冲压和激光切割对尺寸一致性的要求。

- **冷热加工适应性**：在固溶状态下具有良好的塑性，可进行冷弯、冲压、拉伸等成形操作，且热加工温度窗口宽，不易产生裂纹。

- **抗疲劳与抗蠕变性能**：在高温循环载荷下疲劳寿命长，650℃/430MPa条件下的持久寿命可达100小时以上（典型值），适合长期高温服役。

## 四、技术特点

**合金设计思路**：GH4163以镍为基体，铬含量约19%提供抗氧化性，钼约3%增强固溶强化和耐腐蚀性，铌约5%与镍形成γ″相（Ni3Nb）提供沉淀强化，铝和钛约1%促进γ′相（Ni3(Al,Ti)）析出，碳含量控制在0.08%以下以优化晶界状态。关键合金元素协同作用，使合金在高温下兼具强度和韧性。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，降低气体含量（氧、氮、氢）和非金属夹杂物，提高组织纯净度。对于特殊要求，可进行三联冶炼（VIM+VAR+ESR）以获得更高均质性。

**热处理制度**：标准固溶处理为980℃±10℃，保温1小时，快速空冷或水冷；时效处理为720℃±10℃，保温8小时，以55℃/h炉冷至620℃，再保温8小时，空冷。该制度使γ″和γ′相均匀析出，获得最佳强度-塑性匹配。

**显微组织控制**：晶粒度控制在ASTM 5级或更细（典型值），δ相（Ni3Nb正交相）含量控制在不影响塑性的范围内。通过调整固溶温度和冷却速率，可优化晶界碳化物分布，避免连续网状碳化物导致的脆性。

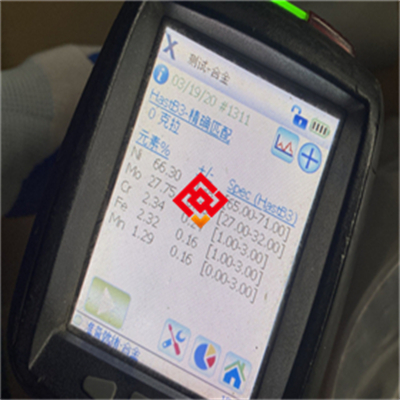

**无损检测及质量保证**：每张冷轧板均进行超声波探伤（UT，符合ASTM A578 C级标准），厚度方向检测灵敏度达φ1.2mm平底孔当量；表面采用液体渗透检测（PT，符合ASTM E165标准）检查裂纹和折叠缺陷；化学成分使用直读光谱仪和碳硫分析仪验证；力学性能按批次取样检测，确保数据可追溯。

## 五、应用领域

- **航空航天**：航空发动机涡轮盘、压气机盘、叶片及燃烧室衬套，要求650℃以下高强度和抗疲劳。

- **能源电力**：燃气轮机热端部件、核电站高温阀门及蒸汽发生器连接件，耐受高温氧化和蒸汽腐蚀。

- **石油化工**：炼油厂催化裂化装置、合成氨转化炉管及高温高压反应器内构件，抗硫化物和氯化物腐蚀。

- **汽车工业**：涡轮增压器转子、排气系统高温法兰及密封件，满足热循环和机械振动工况。

- **海洋工程**：深海采油设备中的高温高压密封件和紧固件，同时抵抗海水腐蚀和高温环境。

## 六、产品详细参数

**化学成分（wt%）**：镍Ni余量（50-55）；铬Cr 17.0-21.0；铌+钽Nb+Ta 4.75-5.50；钼Mo 2.80-3.30；钛Ti 0.65-1.15；铝Al 0.20-0.80；碳C≤0.08；锰Mn≤0.35；硅Si≤0.35；磷P≤0.015；硫S≤0.015；硼B≤0.006；铜Cu≤0.30；铁Fe≤余量（典型值控制在18-21）。具体数值以批次质保书为准。

**力学性能（室温典型值）**：抗拉强度Rm≥1270MPa；屈服强度Rp0.2≥1030MPa；延伸率A≥12%；硬度HB 360-420；冲击功Akv≥30J。高温性能（650℃典型值）：抗拉强度≥1000MPa；屈服强度≥860MPa；延伸率≥15%。

**物理性能**：密度8.19g/cm3；熔点1260-1336℃；热导率（20℃）11.2W/(m·K)，（500℃）17.5W/(m·K)；电阻率（20℃）1.25μΩ·m；线膨胀系数（20-100℃）11.8×10-6/℃，（20-600℃）14.2×10-6/℃；弹性模量（20℃）200GPa，（600℃）165GPa。

**耐腐蚀/高温性能**：在650℃空气中氧化100小时后增重率≤0.15mg/cm2；在650℃/430MPa条件下持久寿命≥100小时（典型值）；在含H2S/CO2的高温高压环境中腐蚀速率≤0.1mm/年（典型值）。临界点蚀温度CPT在3.5%NaCl溶液中≥50℃（典型值）。

**产品规格范围**：冷轧板厚度0.5-6.0mm，宽度500-1200mm，长度1000-3000mm；也可按客户要求提供非标尺寸。其他形态：热轧板（厚度6-50mm）、棒材（直径10-300mm）、管材（外径6-219mm）、锻件（按图定制）及丝材（直径0.1-8.0mm）。

**交货状态**：固溶处理（980℃空冷）+酸洗表面；也可按客户要求提供固溶+时效、冷轧硬态或磨光表面。表面处理包括酸洗、喷砂、磨光或抛光。

**批次溯源码解读**：编码规则为MJ-GH4163-年月-炉号-热处理批号-规格代码。例如：MJ-GH4163-202503-A1234-HT05-1.5x1000x2000，其中“MJ”代表上海墨钜，“GH4163”为牌号，“202503”表示生产年月，“A1234”为炉号，“HT05”为热处理批号，“1.5x1000x2000”为厚度x宽度x长度。客户可通过拨打021-67898711提供溯源码，获取原厂质保书（含化学成分、力学、探伤、尺寸检验结果）。

## 七、注意事项

- 避免长期服役于700℃以上温度区间，否则γ″相会粗化并转变为δ相，导致强度显著下降。

- 禁止接触含硫、含氯的高温介质（如熔融硫、氯化氢），否则会引发晶间腐蚀和应力腐蚀开裂。

- 焊接后必须进行固溶+时效处理（若焊件需恢复性能），否则热影响区可能出现裂纹或强度不足。

- 冷加工变形量超过15%后，建议进行中间退火（980℃空冷），防止加工硬化过度导致开裂。

- 表面划伤、磕碰或压痕可能成为疲劳裂纹源，在高温循环载荷下加速失效，搬运和加工时应避免。

- 热处理时升温速率不宜过快（建议≤10℃/min），避免热应力导致薄板变形。

## 八、存储与运输指南

**存储环境要求**：温度范围0-40℃，相对湿度上限60%，地面垫放木质或橡胶垫材，禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。建议室内存放，避免阳光直射。

**包装规范**：每张冷轧板间夹防锈纸，外层包裹塑料薄膜，内置干燥剂（硅胶包），整体装入木箱或编织袋，木箱内壁衬防水层。对于出口或长期存储，可增加气相防锈纸和铝箔密封。

**运输注意事项**：运输时板材应平放，用尼龙绑带或钢带固定于托盘，避免滑动；车辆需加盖防雨篷布，严禁暴晒或淋雨；吊装时使用吊带或专用夹具，禁止钢丝绳直接接触板面造成划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用硬物敲击板面。

## 九、加工操作规范

**切割**：推荐采用激光切割（功率2-5kW，速度0.5-3m/min，氮气辅助）或水刀切割（磨料粒度80-120目，压力350-400MPa），切割后边缘打磨去除热影响区和毛刺，打磨使用氧化铝或碳化硅砂轮，禁止使用普通砂轮片（含铁杂质可能嵌入表面）。带锯切割时，锯条齿距4-6齿/英寸，切削速度15-25m/min，使用冷却液。厚度小于2mm时也可使用等离子切割（电流50-100A，速度1-2m/min），但需注意热影响区宽度。

**焊接（适用时）**：推荐钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。填充金属牌号推荐ERNiFeCr-2（对应AWS A5.14标准）或同材质焊丝。焊接电流：TIG为80-200A（直流正接），MIG为150-300A；电压TIG为10-15V，MIG为20-30V；焊接速度100-250mm/min。层间温度控制在100℃以下，保护气体使用纯度≥99.99%的氩气（流量12-18L/min）。焊后需进行固溶+时效处理（980℃/1h空冷+720℃/8h/炉冷至620℃/8h空冷）以恢复接头性能。注意事项：焊前清理坡口及两侧20mm范围内的油污、氧化皮；禁止使用含硫或含氯的清洗剂；禁止在无保护气体条件下焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度970-990℃，保温时间按板厚1min/mm计算（最少30min），冷却方式为快速空冷或水淬（薄板推荐空冷防变形）。时效温度：一级时效720℃±10℃保温8h，以55℃/h炉冷至620℃±10℃，二级时效保温8h，空冷。注意事项：热处理前板材需清洗干净，避免油污残留导致渗碳；禁止使用含硫气氛的加热炉；薄板热处理时需用夹具固定防止翘曲。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐连接件材质选用同牌号GH4163或更高级别（如GH4099），避免异种金属接触导致电偶腐蚀。密封垫片应选用无石棉、无卤素材料（如膨胀石墨或PTFE），禁止使用含氯橡胶垫片。安装后对焊缝及热影响区进行酸洗钝化处理（酸液配方：硝酸20%+氢氟酸3%+水余量，温度50-60℃，时间15-30min），然后用去离子水冲洗干净并干燥，恢复表面钝化膜。

**日常维护方法**：清洁周期建议每3-6个月一次（根据服役环境调整），清洗剂选用中性或弱碱性不含氯的清洁剂（pH值6-8），禁止使用含氯溶剂或强酸强碱。清洁后用软布擦干或压缩空气吹干。若表面出现氧化色，可用不锈钢专用抛光膏进行局部处理。

**常见故障及解决方法**：一、表面点蚀：检查介质中氯离子含量是否超标，加强清洗频率，必要时进行重新钝化处理；二、焊缝开裂：分析焊接参数是否合理（如热输入过大、层间温度过高），焊后热处理是否充分，建议重新焊接并按规范进行热处理；三、变形：检查热处理或加工过程中冷却是否均匀，使用夹具校正后重新进行稳定化处理（900℃/1h空冷）。

## 十一、安全警示与应急处理

**高温操作安全**：必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃服，禁止触碰未冷却工件（表面温度可能超过200℃）。现场灭火器类型为干粉或二氧化碳灭火器，严禁使用水扑救高温金属火灾（水遇高温金属会瞬间汽化导致爆炸）。

**切割加工安全**：操作人员必须佩戴防护面罩（激光切割遮光号OD5+，等离子切割遮光号≥14），车间配备排烟系统（风量≥3000m3/h）及时排出烟尘，切割区域设置火花隔离帘，防止火花引燃周围易燃物。

**产品损坏或腐蚀后的应急处理**：如发现产品破裂或介质泄漏，立即停机隔离并切断介质源（关闭阀门、排空管道）。人员穿戴防酸/防碱防护服、护目镜和防化手套。泄漏介质用砂土或蛭石围堵收集，中和处理（酸性用碳酸氢钠，碱性用稀醋酸）。废弃物按HW06类（有机溶剂废物）或HW34类（废酸）分类收集，交由有资质的危废处理单位处置。严禁直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择GH4163冷轧板：对于航空发动机热端部件，需重点核对650℃高温持久强度（≥100小时）和疲劳寿命数据；对于石油化工工况，需关注PREN值（耐点蚀当量，典型值≥28）和抗硫化氢应力腐蚀性能；对于精密冲压件，需确认厚度公差（如±0.05mm）和表面粗糙度（Ra≤0.8μm）。若涉及船级社认证（如DNV、ABS、CCS）、NACE MR0175或ISO 15156标准，请在下单时明确要求。建议用户核对上海墨钜原厂质保书（含批次溯源码），并要求提供第三方检测报告（如SGS、BV）以验证性能，尤其对于首次采购或关键安全部件。

## 十四、价格标准

GH4163高温合金冷轧板参考价格区间为280-450元/公斤（根据厚度、宽度及公差等级浮动）。厚度越薄（如0.5mm）或公差要求越严（如±0.05mm），价格上浮约10-20%。一般规格（厚度1.5-3.0mm，宽度1000mm）批量采购（≥5吨）可享5-12%折扣；小批量试样（≤100kg）加价15-20%。附加技术要求（如双认证、第三方检测、定制热处理）费用另计。具体报价请联系曾先生获取精确订单报价，电话021-67898711。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、成分偏析、热处理不当）导致失效的，免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话或视频）；如需现场服务（如焊接工艺评定、热处理调试），48小时内工程师抵达。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、晶粒度）费用由上海墨钜承担；特殊检测（如高温持久、应力腐蚀）双方协商。

**备品保障**：停产后五年内仍提供同质替代或定制加工服务，确保客户备件供应。

**售后响应**：质量问题2小时内回复，48小时内出初步方案（如补发、退换或技术改进）。
