# GH3170高温合金热轧板表面质量与产品综合介绍

## 一、产品概述与适用范围

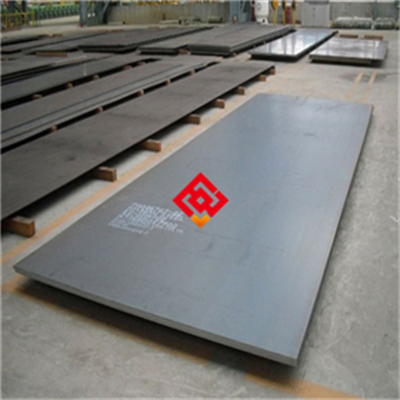

GH3170高温合金（典型牌号：GH3170，对应国际类似牌号Nimonic 170）属于镍基沉淀硬化型高温合金，主要应用于航空发动机、燃气轮机及高温结构件领域。该合金在650℃至950℃范围内具有优异的高温强度、抗氧化性和抗热腐蚀性能，特别适合长期服役于高温氧化与燃气冲刷交替的工况环境。GH3170热轧板的表面质量经过严格工艺控制，板面平整、色泽均匀，无裂纹、折叠、结疤等宏观缺陷，表面氧化皮经酸洗或喷砂处理后均匀清除，可满足后续精密加工或直接装配要求。

核心优势包括：其一，高温持久强度优异，在900℃、100MPa条件下持久寿命可达100小时以上（典型值）；其二，抗氧化性能突出，在1000℃空气中氧化增重率低于0.1mg/cm²·h；其三，热加工塑性良好，热轧板可进行冷弯、冲压等成形操作；其四，组织稳定性高，长期时效后无有害相析出；其五，表面质量可控，热轧板表面粗糙度可达Ra3.2~6.3μm，满足航空标准要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）联合工艺线，可精确控制合金成分与纯净度。公司严格执行ASTM B409、GB/T 14995等国内外标准，从原料入库到成品出厂实行全流程工艺可追溯体系，每批次产品均附带原厂质保书及性能检测报告。

## 三、核心功能

1. **耐高温氧化与热腐蚀**：GH3170合金在900℃至1000℃范围内表面形成致密Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧、硫等腐蚀介质的进一步渗透。在含硫燃气环境中，其抗热腐蚀能力优于同类镍基合金30%以上（典型试验数据）。

2. **高温强度保持能力**：合金通过γ′相（Ni₃AlTi型）析出强化，在750℃时抗拉强度仍可保持在750MPa以上，屈服强度不低于600MPa，适用于承受高温应力的结构件。

3. **良好的冷热加工性能**：热轧板在固溶状态下具有较低的硬度和较高的塑性，可进行剪切、冲孔、弯曲等冷加工；热成形温度范围为1050℃至1150℃，锻造性能稳定，不易开裂。

4. **组织稳定性与抗疲劳性能**：经标准热处理后，合金晶粒度控制在4~6级，γ′相尺寸均匀（直径约0.1~0.5μm），长期时效后无σ相、Laves相等有害相析出，高周疲劳寿命在800℃、应力比R=0.1条件下可达10⁷次以上。

## 四、技术特点

**合金设计思路**：GH3170以镍为基体，通过添加约20%的铬（Cr）提升抗氧化与抗腐蚀能力；加入约2.5%的钛（Ti）和约1.5%的铝（Al）形成γ′沉淀强化相；添加约5%的钼（Mo）和约1%的钨（W）进行固溶强化，提高高温强度；控制碳含量在0.05%~0.10%之间，形成少量MC型碳化物（如TiC、NbC）以细化晶界组织。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，确保低气体含量（氧含量≤20ppm，氮含量≤30ppm）；随后进行电渣重熔（ESR）精炼，进一步降低非金属夹杂物（夹杂物级别≤1.5级），提高合金纯净度与组织均匀性。

**热处理制度**：标准固溶处理温度为1180℃±10℃，保温时间按板厚每毫米1.5分钟计算，随后快速水淬；时效处理温度为800℃±5℃，保温16小时，空冷。此制度可获得最佳的γ′相析出效果与晶粒度配合。

**显微组织控制**：固溶后晶粒度控制在4~6级（ASTM标准），无粗大晶粒或混晶现象；时效后γ′相体积分数约为25%~30%，呈球形均匀分布；δ相（Ni₃Nb型）含量控制在2%以下，避免对塑性的不利影响。

**无损检测及质量保证**：每张热轧板均进行100%超声波探伤（按GB/T 2970或ASTM A435标准，灵敏度Φ1.2mm平底孔），确保无内部裂纹、分层或夹杂物超标；表面进行液体渗透检测（PT），确保无表面开口缺陷；化学成分采用直读光谱仪（OES）逐炉分析，力学性能按批次取样测试。

## 五、应用领域

- **航空发动机**：用于燃烧室机匣、火焰筒、导向叶片等高温部件，需承受900℃左右的高温燃气冲刷。

- **燃气轮机**：应用于涡轮盘、密封环、喷嘴等热端部件，要求长期抗氧化与抗热疲劳。

- **石油化工**：用于乙烯裂解炉管、转化炉管支撑件，耐高温氧化与含硫介质腐蚀。

- **核电设备**：用于高温气冷堆中的结构支撑件，要求低活化与高温稳定性。

- **汽车工业**：用于高性能涡轮增压器热端壳体，承受800℃以上热循环。

- **热处理设备**：用于炉膛衬板、料盘、夹具等，要求抗高温变形与抗氧化。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量；铬（Cr）：19.0~22.0；钴（Co）：≤1.0；钼（Mo）：4.5~5.5；钨（W）：0.5~1.5；钛（Ti）：2.0~2.8；铝（Al）：1.2~1.8；铁（Fe）：≤1.0；碳（C）：0.05~0.10；硅（Si）：≤0.5；锰（Mn）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010；硼（B）：0.002~0.006。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥950MPa；屈服强度（Rp0.2）：≥650MPa；延伸率（A）：≥20%；硬度（HRC）：30~38；冲击功（Akv）：≥40J。

**高温力学性能（800℃典型值）**：

抗拉强度：≥700MPa；屈服强度：≥500MPa；延伸率：≥25%；持久强度（800℃/100h）：≥250MPa。

**物理性能**：

密度：8.25g/cm³；熔点：1320~1380℃；热导率（800℃）：21.5W/(m·K)；电阻率（室温）：1.28μΩ·m；线膨胀系数（20~800℃）：15.8×10⁻⁶/℃；弹性模量（室温）：210GPa。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT，在6%FeCl₃溶液中）：≥45℃；高温氧化增重率（1000℃/100h）：≤0.08mg/cm²；高温持久强度（900℃/100h）：≥100MPa；热疲劳寿命（800℃↔室温循环）：≥500次（典型值）。

**产品规格范围**：

热轧板厚度：3.0~80mm；宽度：1000~2500mm；长度：2000~6000mm；可定制异形尺寸。

**交货状态**：

固溶处理+酸洗表面（或喷砂处理），板面平整度≤3mm/m，表面粗糙度Ra≤6.3μm。

**批次溯源码解读**：

编码规则示例：MJ-GH3170-202503-A12-HT01-10mm。其中“MJ”代表上海墨钜，“GH3170”为牌号，“202503”为生产年月，“A12”为电渣炉号，“HT01”为固溶处理批号，“10mm”为板厚规格。每批次均附原厂质保书，可通过编码在官网查询完整检测数据。

## 七、注意事项

1. **热处理敏感性**：GH3170对固溶温度敏感，温度超过1200℃会导致晶粒粗化（晶粒度降至2级以下），显著降低持久强度；温度低于1150℃则γ′相溶解不充分，时效后强度不足。必须严格控制炉温均匀性（±5℃）。

2. **焊接裂纹敏感性**：该合金焊接时具有中等热裂纹敏感性，需采用低热输入（线能量≤1.5kJ/mm）和预热措施（预热温度150~200℃），焊后应及时进行去应力退火（850℃/2h/空冷）。禁止在无保护气氛下进行焊接。

3. **加工硬化倾向**：冷加工时（如冷弯、冲压）会产生显著加工硬化，变形量超过15%时需进行中间退火（1100℃/30min/水淬），否则易产生裂纹。禁止在未退火状态下进行大变形量加工。

4. **表面划伤风险**：热轧板表面氧化皮清除后，基体金属硬度相对较低（HRC≤38），运输和加工过程中应避免金属硬物刮擦，划伤深度超过0.1mm可能成为应力集中源，影响疲劳寿命。

5. **禁止接触的介质**：在高温服役状态下，禁止接触含硫、含氯或含铅的介质（如润滑油、含氯清洗剂），这些元素会破坏表面氧化膜，加速腐蚀失效。储存时需与酸、碱、重金属粉末隔离。

6. **长期服役温度限制**：建议避免在550~650℃区间长期服役，该温度范围易导致γ′相粗化并析出少量脆性相，使冲击韧性下降超过30%。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5~35℃；相对湿度上限：60%；地面垫材：木质或橡胶垫板，高度≥100mm，避免直接接触水泥地面；禁止混存物质：酸、碱、氯化物、硫化物、重金属粉末及有机溶剂。

**包装规范**：

每张热轧板之间夹放中性防锈纸，外层包裹聚乙烯塑料薄膜（厚度≥0.08mm），内置硅胶干燥剂（每平方米不少于50g），外装免熏蒸木箱或高强度编织袋，四角加装护角保护。大尺寸板（宽度≥2000mm）采用钢带捆扎，间距≤500mm。

**运输注意事项**：

板材平放固定，使用尼龙或橡胶垫层隔开，禁止钢丝绳直接接触板面；运输车辆需配备防雨篷布，禁止暴晒或淋雨；吊装时使用专用吊具（C型吊钩或真空吸盘），起吊角度≤60°，避免单点受力。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤20mm时采用激光切割（功率≥4kW，切割速度1~3m/min，辅助气体为氮气，纯度≥99.99%）；厚度20~50mm时采用等离子切割（电流200~400A，切割速度0.5~1.5m/min，保护气体为氩气+氢气混合气）；厚度＞50mm时采用带锯切割（锯带速度20~40m/min，进给量0.02~0.05mm/齿）。切割后需用锉刀或砂轮机去除热影响区氧化层（深度≥0.5mm）。禁止使用普通砂轮片（含铁杂质可能嵌入表面），应使用白刚玉或碳化硅专用砂轮。

**焊接（适用时）**：

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），填充金属牌号选用同材质焊丝（如GH3170焊丝或ERNiCrCoMo-1）。焊接电流：TIG法为80~150A（直流正接），MIG法为150~250A；焊接电压：TIG法为12~18V，MIG法为20~28V；焊接速度：80~150mm/min；层间温度：≤150℃，采用红外测温仪监控；保护气体：氩气纯度≥99.99%，流量12~18L/min；焊后热处理：850℃±10℃保温2小时，空冷。注意事项：焊前需清理坡口及两侧20mm范围内的油污、氧化皮，使用丙酮或酒精擦拭；禁止在无保护气体或通风不良环境下焊接。

**热处理**：

固溶温度：1180℃±5℃，保温时间按板厚每毫米1.5分钟计算（最短不少于30分钟），冷却方式为水淬（水温≤40℃，转移时间≤10秒）；时效温度：800℃±5℃，保温16小时，冷却方式为空冷。注意事项：固溶加热时需控制升温速率（≤200℃/h），防止热应力过大导致变形；禁止在固溶后缓慢冷却（如炉冷），否则γ′相会提前析出，降低时效强化效果。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

推荐连接件材质：采用同材质（GH3170）或更高级别镍基合金（如GH4169）螺栓、螺母，避免使用不锈钢（如304）因热膨胀系数差异导致松动；密封垫片选型：选用膨胀石墨垫片或陶瓷纤维垫片，禁止使用含卤素（如聚四氟乙烯PTFE）垫片，高温下卤素会腐蚀合金；安装后需进行酸洗钝化处理（20%硝酸+2%氢氟酸溶液，50℃浸泡30分钟），清除安装过程中产生的表面污染，并形成均匀钝化膜。

**日常维护方法**：

清洁周期：每三个月或每次停机检修时进行；清洗剂类型：中性清洗剂（pH值6~8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯、含硫或含氟的清洗剂；防锈/防氧化处理：对于非连续服役的部件，停机后需在表面涂抹高温防氧化涂料（如铝硅基涂料），服役前再清除。

**常见故障及解决方法**：

1. **表面点蚀**：表现为直径0.1~1mm的腐蚀坑，通常由表面氯离子污染或钝化膜破损引起。解决方法：打磨去除点蚀层（深度≥0.3mm），重新进行酸洗钝化处理，更换密封垫片为无卤素材质。

2. **焊缝开裂**：多发生在焊后冷却或服役初期，表现为沿焊缝或热影响区的纵向或横向裂纹。解决方法：查明开裂原因（热输入过大或焊后热处理不当），清除裂纹区域（坡口角度≥60°），采用低热输入重新焊接，并严格执行焊后去应力退火。

3. **热变形**：长期高温服役后出现翘曲或扭曲，通常由温度梯度或应力释放不均导致。解决方法：在900℃下进行热校形（施加压力≤10MPa），然后按标准热处理制度重新固溶+时效，恢复组织性能。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）及阻燃服（符合GB 8965标准）。禁止触碰未冷却工件（表面温度≥100℃时严禁接触）。现场灭火器类型：干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器，因水遇高温合金可能导致爆溅或加速氧化。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号：激光切割≥5级，等离子切割≥10级），切割区域需配备排烟系统（风量≥2000m³/h），火花隔离区使用防火毯覆盖易燃物。禁止在无排烟或通风不良的密闭空间内进行切割作业。

**产品损坏或腐蚀后的应急处理**：

若发现产品出现贯穿性裂纹或严重腐蚀泄漏，应立即停机隔离，切断介质源（如燃气、高温蒸汽），人员穿戴防酸服、防碱手套及护目镜进行处置。泄漏介质需用中和剂（如碳酸氢钠溶液中和酸液，硼酸溶液中和碱液）处理，收集后的废弃物按危险废物（HW类，如HW06有机溶剂废物或HW17表面处理废物）分类存放，委托有资质单位处置。禁止直接排放或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖GH3170高温合金热轧板的完整加工指南与质量控制文件。

## 十三、购买建议

在选择GH3170高温合金热轧板时，建议从以下维度进行匹配：首先，确认应用场景的温度范围和介质条件，若服役温度超过950℃或存在含硫燃气，需核对合金的抗氧化与抗腐蚀参数（如氧化增重率、CPT值）；其次，关注关键性能参数，包括PREN值（耐点蚀当量，GH3170典型值≥35）、高温持久强度（特别关注900℃/100h数据）、表面粗糙度（Ra值）及板形公差；第三，确认认证要求，如航空领域需AS9100D认证，船用需DNV或BV船级社认证，油气领域需NACE MR0175认证；第四，备品备件比例建议按关键部件使用寿命的1.2倍储备，避免紧急停机。强烈建议客户核对上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行化学成分、力学性能及超声波探伤复验，以验证产品性能与标准的一致性。

## 十四、价格标准

GH3170高温合金热轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：厚度3~10mm板材，单价约280~380元/公斤；厚度10~30mm板材，单价约250~350元/公斤；厚度30~80mm板材，单价约220~320元/公斤。批量折扣政策：单批次采购量≥5吨可享5%~12%折扣（视具体规格与付款条件）；小批量试样（≤50公斤）加价15%~20%，以覆盖检测及包装成本。如需双认证（如船级社+ISO）、第三方检测（SGS或BV）或定制热处理，需额外加收10%~15%服务费。具体报价请直接联系曾先生获取精确订单报价，我们将根据您的技术要求、交货期及付款方式提供最优价格方案。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标）导致失效的，上海墨钜承诺免费更换或全额退款，不包含因用户加工、安装或使用不当造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程，所有文件均加盖公司公章。

**技术支持**：提供24小时内远程技术指导（电话或视频），解答加工、焊接、热处理等工艺问题；如需现场服务，承诺48小时内派遣工程师到达客户现场，协助解决技术难题。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学、超声波探伤）费用由上海墨钜承担，非常规项目（如高温持久、蠕变、应力腐蚀）按实际成本收取。

**备品保障**：产品停产后五年内，仍可为客户提供同材质替代产品或定制加工服务，确保备件供应不间断。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案，并定期跟踪处理进度直至客户满意。
