# GH1016高温合金无缝管规格全解析：从选材到应用的完整技术指南

## 一、产品概述与适用范围

GH1016高温合金无缝管属于镍基高温合金大类，典型牌号为GH1016（中国标准牌号，对应类似美国Inconel 600系列改良型）。该合金是一种以镍-铬为基体，通过添加钼、铌、钛等元素进行固溶强化和沉淀强化的奥氏体高温合金。其主要特性包括：在650℃至950℃范围内具有优异的高温强度与抗氧化性能，抗蠕变能力突出，同时具备良好的抗燃气腐蚀和抗热疲劳性能。核心优势如下：第一，长期使用温度可达900℃，短时使用温度可达1000℃；第二，在高温氧化性气氛中形成致密氧化铬膜，抗氧化速率低于0.1mm/年（典型值）；第三，室温抗拉强度≥650MPa，高温持久强度（800℃/100h）≥80MPa；第四，冷热加工性能优良，可进行弯曲、扩口、翻边等二次成型；第五，焊接裂纹敏感性低，适合多种焊接方法。该产品主要适用于航空发动机燃烧室、燃气轮机热端部件、工业炉管、热处理工装以及石油化工裂解装置等高温环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）以及精密冷轧/冷拔管材生产线，严格执行ASTM B163、GB/T 14992等国内外标准。全流程工艺可追溯，从原材料入库到成品出厂均实施批次管理，确保每根无缝管的质量稳定性。

## 三、核心功能

GH1016高温合金无缝管具备以下四项核心功能：

第一，耐高温氧化功能。在900℃空气介质中连续暴露1000小时后，氧化增重率≤0.5g/m²·h（典型值），表面形成稳定Cr₂O₃保护膜，避免基体进一步氧化。

第二，抗高温蠕变功能。在800℃、100MPa应力条件下，稳态蠕变速率≤1×10⁻⁵/h（典型值），持久寿命≥500小时，适用于长期承受恒定应力的高温部件。

第三，抗燃气腐蚀功能。对含硫、含钒的燃气介质具有良好抵抗力，在模拟燃气轮机工况（600-850℃）下，腐蚀速率较普通不锈钢低3-5倍。

第四，良好冷热加工功能。该合金在固溶态下延伸率≥35%，可进行冷弯（弯曲半径≥2倍管径）、扩口（扩口率≥20%）等操作而不开裂；热加工温度范围为1000-1150℃，热塑性优良。

## 四、技术特点

GH1016高温合金无缝管的技术特点主要体现在以下几个方面：

合金设计思路方面，以镍（Ni）为基体提供奥氏体稳定性和耐蚀性，铬（Cr）含量约20%确保高温抗氧化性，钼（Mo）约3%强化固溶体并提升抗蠕变能力，铌（Nb）和钛（Ti）形成Ni₃(Al,Ti,Nb)型γ′强化相（析出强化相，在高温下阻碍位错运动），碳（C）含量控制在0.08%以下以降低晶界碳化物析出倾向。

冶炼工艺采用“真空感应熔炼（VIM）+电渣重熔（ESR）”双联工艺。VIM阶段在真空环境下脱除气体和有害杂质（氧、氮、氢），ESR阶段进一步净化钢液，改善铸锭凝固组织，降低偏析程度。成品管材通过精密冷轧或冷拔成型，表面光洁度可达Ra≤1.6μm。

热处理制度为固溶处理：加热至1050-1100℃，保温时间按壁厚计算（每毫米2-3分钟），然后快速水淬或强制空冷，使碳化物和γ′相充分溶解，获得均匀奥氏体组织。对于要求更高强度的工况，可进行时效处理：760-800℃保温8-16小时后空冷，析出细小γ′相提升高温强度。

显微组织控制方面，固溶态晶粒度控制在4-7级（ASTM标准），晶界无连续碳化物膜，δ相（Ni₃Nb正交晶系相）含量控制在2%以下，避免降低塑性和韧性。

无损检测及质量保证方面，每根无缝管均进行100%超声波探伤（UT，检测标准按ASTM E213，验收等级为L3级），壁厚大于2mm时附加涡流探伤（ET，按ASTM E309），承压管材还需进行水压试验（试验压力为设计压力的1.5倍）。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析，力学性能在万能试验机上测试。

## 五、应用领域

GH1016高温合金无缝管在以下行业具有典型应用：

航空发动机领域，用于制造燃烧室火焰筒、加力燃烧室喷油管、涡轮外环等高温部件，耐温等级达到900℃。

燃气轮机行业，用于制造热端管道、过渡段衬套、排气集气器等，承受燃气冲刷和热循环。

石油化工行业，用于乙烯裂解炉炉管、转化炉集气管、高温高压换热器U型管，介质温度可达850℃。

热处理设备领域，用于制造连续退火炉辐射管、马弗罐、料盘等工装，要求抗氧化和抗热疲劳。

核工业领域，用于高温气冷堆中的热交换器管束和堆内构件，要求长期耐辐照和高温稳定性。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：

镍（Ni）：余量（基体）；铬（Cr）：19.0-22.0；钼（Mo）：2.5-3.5；铌（Nb）：0.5-1.5；钛（Ti）：0.2-0.6；铝（Al）：0.1-0.4；碳（C）：≤0.08；锰（Mn）：≤1.0；硅（Si）：≤0.8；磷（P）：≤0.015；硫（S）：≤0.010；铁（Fe）：≤3.0。

力学性能（室温典型值，以实际质保书为准）：

抗拉强度Rm：≥650MPa；屈服强度Rp0.2：≥250MPa；延伸率A：≥35%；硬度：≤95HRB（洛氏硬度B标尺）；冲击功AKv：≥60J（室温）。高温力学性能（800℃典型值）：抗拉强度≥350MPa；屈服强度≥180MPa；延伸率≥30%；持久强度（800℃/100h）≥80MPa。

物理性能（典型值，以实际质保书为准）：

密度：8.2g/cm³；熔点：1370-1420℃；热导率：20℃时12.5W/(m·K)，800℃时22.0W/(m·K)；电阻率：20℃时1.15μΩ·m，800℃时1.30μΩ·m；线膨胀系数：20-800℃平均值为16.5×10⁻⁶/℃；弹性模量：20℃时206GPa，800℃时165GPa。

耐腐蚀/高温性能指标（典型值，以实际质保书为准）：

高温氧化速率：900℃×1000h，氧化增重率≤0.5g/m²·h；抗硫腐蚀：在含SO₂（二氧化硫）气氛（0.1%体积分数）中，700℃×500h腐蚀深度≤0.05mm；临界点蚀温度（CPT）在3.5%NaCl溶液中≥50℃（按ASTM G48标准）；高温持久强度：800℃/100MPa条件下，断裂时间≥500h。

产品规格范围：

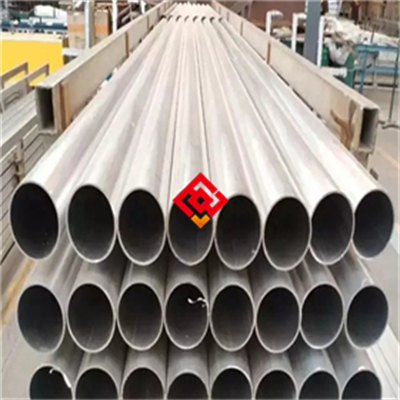

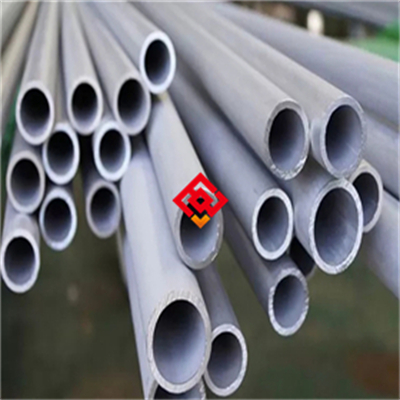

无缝管外径：6mm-168mm（冷轧/冷拔态）；壁厚：0.5mm-12mm；长度：定尺1-12米或盘管状态（外径≤25mm时）；特殊规格可协商定制，包括超长管（最长18米）和毛细管（外径≤3mm）。

交货状态：

固溶态（S）：1050-1100℃固溶处理+水淬或快速空冷，表面为银白色金属光泽；酸洗态（P）：固溶后酸洗去除氧化皮，表面呈均匀银灰色；磨光态（G）：对表面进行精密磨削，粗糙度Ra≤0.8μm，适用于精密密封面；冷拉态（C）：冷加工硬化态，适用于后续成型加工，但需注意其塑性较低。

批次溯源码解读：

编码规则示例：MJ-GH1016-202406-A0123-HT05-OD25W3。其中“MJ”代表上海墨钜；“GH1016”为牌号；“202406”为生产年月（2024年6月）；“A0123”为熔炼炉号（A代表VIM+ESR双联工艺，0123为炉次编号）；“HT05”为热处理批号（第5批固溶处理）；“OD25W3”表示外径25mm壁厚3mm。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验数据，并加盖质检章。

## 七、注意事项

使用GH1016高温合金无缝管时需注意以下限制：第一，避免在500-700℃区间长期服役，该温度区间会析出σ相（一种铬钼富集的脆性相），导致冲击韧性下降30%以上；第二，禁止接触含卤素（氯、氟、溴）的强氧化性介质（如湿氯气、盐酸），否则会发生点蚀和应力腐蚀开裂；第三，焊接后必须进行固溶处理（1050-1100℃）或至少进行稳定化退火（850-900℃），以消除焊接残余应力并恢复耐蚀性；第四，冷加工（如冷弯、扩口）变形量超过15%时，需进行中间退火（1050℃×15分钟空冷），否则可能产生加工硬化裂纹；第五，表面划伤深度超过壁厚的5%时，应打磨去除或报废，因为划伤在高温下会成为应力集中点和氧化优先通道；第六，该合金在固溶态下硬度较低（≤95HRB），搬运和安装时应避免硬物碰撞导致变形。

## 八、存储与运输指南

存储环境要求：室内仓库，温度范围-20℃至40℃，相对湿度上限为60%。管材应放置在木质或橡胶垫材上，垫材高度不低于150mm，避免地面潮气。禁止与酸、碱、重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀或粉尘污染。

包装规范：每根管材先用中性纸包裹，再套入聚乙烯塑料薄膜袋，袋内放置硅胶干燥剂（每立方米空间放置500g）。外层采用木箱或编织袋加固，木箱内壁衬有泡沫塑料缓冲层。对于外径小于20mm的细管，成卷后用缠绕膜和钢带捆扎，盘径不小于500mm，避免小半径弯曲导致管材折裂。

运输注意事项：管材在车厢内应使用尼龙绑带固定，禁止使用钢丝绳直接接触管体。运输过程中加盖防雨篷布，避免阳光直射和雨水淋湿。吊装时使用尼龙吊带或吊篮，禁止钢丝绳直接勒紧管材。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放超过24小时、禁止踩踏或抛掷管材、禁止使用金属撬棍撬动管材端部。

## 九、加工操作规范

切割操作规范：

推荐方法：外径≤50mm的管材采用带锯切割（锯条齿距4-6齿/英寸，线速度15-25m/min，进给量0.02-0.05mm/齿）；外径>50mm的管材采用等离子切割（电流100-200A，切割速度300-500mm/min，使用氩气/氢气混合气）；精密切割推荐激光切割（功率2-4kW，切割速度1-3m/min，辅助气体为氮气或氩气）。切割后必须用锉刀或角磨机去除端部毛刺，打磨至R≤0.5mm圆角。禁止使用普通氧化铝砂轮片切割，因其会污染切口并导致高温下氧化加速；禁止使用火焰切割，因热影响区过大可能导致组织粗化。

焊接操作规范（如适用）：

推荐焊接方法：钨极氩弧焊（TIG，钨极氩弧焊，使用铈钨电极）或熔化极氩弧焊（MIG）。填充金属应选用同材质焊丝（GH1016焊丝）或更高等级镍基焊丝（如ERNiCrMo-3）。焊接参数：TIG焊时焊接电流80-150A（直流正接），电弧电压10-15V，焊接速度80-120mm/min；MIG焊时电流150-250A，电压20-28V，速度200-400mm/min。层间温度控制在100℃以下，保护气体使用纯氩（纯度≥99.99%）或氩+5%氢气混合气，流量10-15L/min。焊后必须进行固溶处理（1050-1100℃×30分钟+水淬）或稳定化退火（850℃×2小时+空冷）。注意事项：焊接前必须清除管材表面油污、氧化物和水分，坡口角度60-70°，钝边0.5-1mm；禁止在风速大于2m/s的环境下焊接；禁止使用含硫或含氯的清洗剂；禁止焊后快速冷却（水淬除外）。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作规范：

固溶处理：加热至1050-1100℃，保温时间按壁厚计算（每毫米2-3分钟，但不少于15分钟），冷却方式为水淬（水温≤40℃）或强制空冷（适用于壁厚≤3mm的薄壁管）。时效处理（如需提升高温强度）：760-800℃保温8-16小时，空冷。注意事项：固溶加热时应控制升温速率≤200℃/h，避免热应力变形；禁止在氧化性气氛中长时间保温（超过4小时），防止表面过度氧化；禁止使用含硫燃料直接加热，以免硫渗入管材导致脆化。

## 十、安装与维护建议

安装要点：连接件（法兰、接头）应选用同材质或更高级别镍基合金（如Inconel 625），避免异种金属接触产生电偶腐蚀。密封垫片推荐使用膨胀石墨垫片或柔性石墨复合垫片，禁止使用含卤素（如聚四氟乙烯PTFE在高温下会释放氟离子）的垫片。安装完成后，对于暴露在腐蚀环境中的焊缝区域，应进行酸洗钝化处理：使用20%硝酸+5%氢氟酸溶液（体积比）在50-60℃下浸泡15-30分钟，然后用去离子水冲洗干净并干燥。

日常维护方法：清洁周期根据工况确定，一般每3-6个月一次。清洗剂推荐使用中性清洁剂（pH值6-8）或含少量硝酸（5-10%）的钝化液，禁止使用含氯离子（如次氯酸钠、盐酸）的清洗剂。对于表面出现轻微氧化色的区域，可用不锈钢专用抛光膏进行机械抛光恢复表面。长期停用时应进行防锈处理：涂敷防锈油（如WD-40）或气相防锈纸包裹。

常见故障及解决方法：

故障现象一：表面点蚀。原因多为氯离子局部浓缩或表面划伤。处理方法：用细砂纸（400目以上）打磨去除点蚀坑，然后进行酸洗钝化；严重时更换管段。预防措施：确保清洗液不含氯，定期检查表面状态。

故障现象二：焊缝开裂。原因常为焊接热输入过大、未进行焊后热处理或填充金属不匹配。处理方法：清除开裂焊缝，重新焊接并严格执行焊后热处理；若裂纹延伸至母材，需切除受损管段。预防措施：控制层间温度≤100℃，焊后立即进行消除应力处理。

故障现象三：管材变形（弯曲或椭圆度超差）。原因多为安装时未使用支撑架或受外力碰撞。处理方法：常温下使用液压矫直机进行校直（变形量≤3%时），若变形量超过5%则需更换。预防措施：安装时按间距≤1.5米设置管托，避免集中载荷。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防辐射热）和阻燃服（阻燃等级B1级以上）。禁止在工件未冷却至室温（≤40℃）时触碰。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，因高温金属遇水可能发生蒸汽爆炸。

切割加工安全：操作等离子或激光切割时，必须佩戴遮光号≥10的防护面罩，防止弧光灼伤眼睛。车间需配备排烟系统，及时排出金属烟雾（主要成分镍氧化物、铬氧化物，具有吸入毒性）。火花隔离要求：切割区域周围1.5米内不得放置易燃物，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：若发现管材泄漏或破裂，应立即停机隔离，切断介质源（如高温气体或腐蚀液体）。操作人员必须穿戴防酸服、橡胶手套和护目镜。对于泄漏介质，应使用中和剂（如碳酸氢钠溶液）处理酸性介质，或用砂土吸附后收集。废弃物分类：报废管材属于HW49类危险废物（含重金属），需交由有资质单位处置；清洗废液属于HW34类，需中和后排放。所有废弃物禁止随意丢弃或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括您具体工况下的选型建议和加工参数推荐。

## 十三、购买建议

选择GH1016高温合金无缝管时，建议从以下维度评估匹配度：

应用场景匹配度：若使用温度在600-950℃且要求抗氧化和抗蠕变，GH1016是理想选择；若温度超过1000℃，建议考虑更高等级的钴基合金或单晶高温合金。

关键性能参数：对于高温管道，重点关注高温持久强度（如800℃/100h≥80MPa）和氧化增重率；对于承压部件，需核对室温屈服强度和许用应力（按ASME BPVC第二卷计算）；对于腐蚀环境，可要求提供临界点蚀温度（CPT）和缝隙腐蚀温度（CCT）数据。

认证要求：若用于船用设备，需提供CCS（中国船级社）或DNV（挪威船级社）认证；若用于油气行业，需满足NACE MR0175/ISO 15156标准；若用于核电，需提供ASME NQA-1质保体系文件。建议用户核对上海墨钜原厂质保书（应包含炉号、批次号、各项检测结果），并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。

## 十四、价格标准

GH1016高温合金无缝管的价格因牌号、规格尺寸、采购数量及附加技术要求而异。参考价格区间如下（不含税，以人民币计）：常规规格（外径25-89mm，壁厚2-5mm）固溶态管材，单吨价格约为120,000-160,000元/吨；小规格（外径≤20mm）或薄壁管（壁厚≤1.5mm）因加工难度大，价格上浮20-30%；大规格（外径≥114mm）或厚壁管（壁厚≥8mm）因冶炼和轧制成本增加，价格上浮10-15%。批量折扣政策：单批次采购≥5吨，可享受5-12%折扣；≥10吨，折扣可达15%；长期合作客户可另行协商。小批量试样（单批次≤100公斤）加价规则：通常上浮15-20%，因涉及换产和检验成本。附加技术要求（如双认证、第三方检测、定制热处理）需另行报价。具体报价请致电曾先生（021-67898711或13472787990）获取精确订单报价，我们将根据您具体的规格、数量和交货期提供最优价格。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。质保范围不包括因客户加工不当、使用错误或不可抗力导致的损坏。

技术资料：随货提供中英文质保书（包含化学成分分析、力学性能测试、无损检测报告、尺寸检验记录）、产品说明书（含牌号标准、物理性能、加工指南）、材料安全数据表（MSDS，符合GB/T 16483标准）及推荐加工工艺规程（含焊接参数、热处理制度）。

技术支持：提供24小时内远程技术指导（电话、视频或邮件）；如需现场服务，承诺48小时内工程师抵达客户工厂（限中国大陆地区），协助解决加工或使用中的技术问题。

检测服务：可安排SGS、BV等国际权威第三方检测机构进行复验，常规检测项目（化学成分、室温力学、硬度、尺寸）费用由上海墨钜承担。若客户要求非常规检测（如高温持久、晶间腐蚀、超声波C扫描等），费用按实际发生额协商。

备品保障：对于已停产牌号或规格，上海墨钜承诺在停产后五年内仍提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

售后响应：质量问题投诉2小时内回复（工作时间），48小时内出具初步解决方案。对于紧急问题，可启动绿色通道，24小时内完成问题定性并给出处理意见。
