Alloy690镍基合金无缝管提供材质证明吗？

# Alloy690镍基合金无缝管产品介绍

## 一、产品概述与适用范围

Alloy690镍基合金属于镍基耐腐蚀合金大类，典型牌号为UNS N06690。该合金是一种高铬镍基合金，铬含量约29%，专为强氧化性腐蚀环境设计，具有优异的抗应力腐蚀开裂性能和抗高温氧化性能。产品可在-196℃至650℃温度范围内长期服役，短期使用温度可达800℃。核心优势包括：一是抗氯化物应力腐蚀开裂能力卓越，优于Inconel 600和Incoloy 800；二是耐硝酸、混酸等强氧化性介质腐蚀性能突出；三是高温下抗氧化及抗渗碳性能优异；四是具有良好的冷热加工成型性和焊接性能；五是热中子吸收截面低，适用于核工业特殊需求。该产品适用于核电蒸汽发生器传热管、化工强腐蚀介质输送管道、高温氧化环境构件等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等特种冶炼设备，具备热挤压、冷轧、冷拔无缝管生产线，严格执行ASTM B167、ASME SB167及GB/T 15009等国内外标准，全流程工艺可追溯，每批产品均附原厂质保书。

## 三、核心功能

第一，抗应力腐蚀开裂功能：在高温高压含氯化物、含氧水环境中，Alloy690的应力腐蚀开裂阈值远高于传统600合金，在300℃含Cl-水溶液中SCC寿命可达10000小时以上（典型值，以实际产品质保书为准）。第二，耐强氧化性介质腐蚀功能：在65%硝酸、硝酸/氢氟酸混酸等介质中，年腐蚀速率低于0.1mm/年（典型值，以实际产品质保书为准）。第三，高温抗氧化功能：在650℃空气环境中连续氧化1000小时，氧化增重率低于0.5mg/cm²（典型值，以实际产品质保书为准）。第四，抗渗碳与抗渗氮功能：在渗碳气氛中服役时碳吸收率低，适合石化裂解炉管等工况。第五，良好的冷热加工性能：可进行冷轧、冷拔、热挤压、热弯等成型加工，冷加工后中间退火无需特殊保护气氛。

## 四、技术特点

合金设计思路方面，Alloy690通过提高铬含量至29%左右（质量分数），在合金表面形成致密稳定的Cr₂O₃氧化膜，显著提升抗应力腐蚀开裂能力；同时控制镍含量约60%，维持奥氏体基体稳定性；添加微量铝、钛以细化晶粒并提高高温强度。

冶炼工艺方面，采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺，部分高要求产品采用真空自耗重熔（VAR），有效降低气体含量（氧含量≤30ppm，氢含量≤5ppm）及非金属夹杂物，确保管材内部冶金质量。

热处理制度方面，标准供货状态为固溶退火处理，固溶温度1060℃-1100℃，保温时间按壁厚确定（通常每毫米1-2分钟），水淬或快速空冷，以获得单一奥氏体组织及均匀的碳化物分布。

显微组织控制方面，固溶态晶粒度控制在5-8级（ASTM标准），无连续网状碳化物析出，δ相含量低于0.5%（体积分数）。通过优化固溶温度和冷却速率，确保铬碳化物（Cr₂₃C₆）弥散分布，避免晶界贫铬。

无损检测及质量保证方面，无缝管逐支进行超声波探伤（UT），按ASTM E213标准，灵敏度不低于5%人工缺陷；同时进行涡流探伤（ET）或液体渗透检测（PT）作为补充；每批产品抽取试样进行光谱分析、力学拉伸、硬度及晶间腐蚀试验（ASTM G28 A法）。

## 五、应用领域

核电行业：用作压水堆核电站蒸汽发生器传热管，承受高温高压含硼含锂水环境。化工领域：用于硝酸生产装置、硝酸浓缩塔、硝酸冷却器及输送管道。石化行业：用于乙烯裂解炉辐射段炉管、转化炉管等高温渗碳环境。环保行业：用于烟气脱硫系统（FGD）的再热器管、除雾器冲洗管道。仪表行业：用于高温热电偶保护管、腐蚀介质测量探头套管。海洋工程：用于海水换热器管束、盐水加热器管道等含氯介质环境。

## 六、产品详细参数

化学成分（质量分数%）：镍（Ni）≥58.0；铬（Cr）27.0-31.0；铁（Fe）7.0-11.0；碳（C）≤0.05；锰（Mn）≤0.50；硅（Si）≤0.50；磷（P）≤0.030；硫（S）≤0.015；铝（Al）≤0.50；钛（Ti）≤0.50；铜（Cu）≤0.50（典型值，以实际产品质保书为准）。

力学性能（室温）：抗拉强度（Rm）≥585MPa（典型值约620MPa）；屈服强度（Rp0.2）≥240MPa（典型值约280MPa）；延伸率（A50mm）≥30%（典型值约40%）；硬度（HRB）≤95（典型值约85HRB）；冲击功（KV2）≥120J（典型值）。高温性能（350℃）：抗拉强度≥520MPa；屈服强度≥195MPa（典型值，以实际产品质保书为准）。

物理性能：密度8.19g/cm³；熔点1350℃-1380℃；热导率（25℃）12.5W/(m·K)；（500℃）18.5W/(m·K)；电阻率（25℃）1.15μΩ·m；线膨胀系数（25-100℃）13.1×10⁻⁶/℃；（25-500℃）14.8×10⁻⁶/℃；弹性模量（25℃）207GPa。

耐腐蚀/高温性能：临界点蚀温度（CPT）在6%FeCl₃溶液中≥50℃（典型值）；高温持久强度（650℃/1000h）≥55MPa（典型值）；氧化增重率（650℃/1000h）≤0.5mg/cm²；晶间腐蚀敏感性按ASTM G28 A法合格。

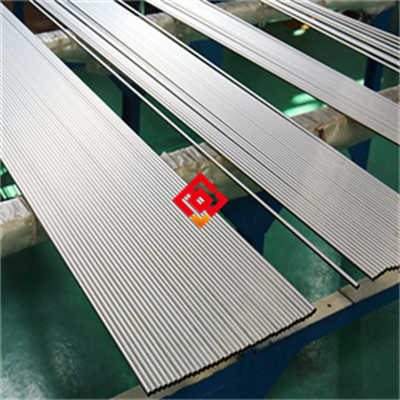

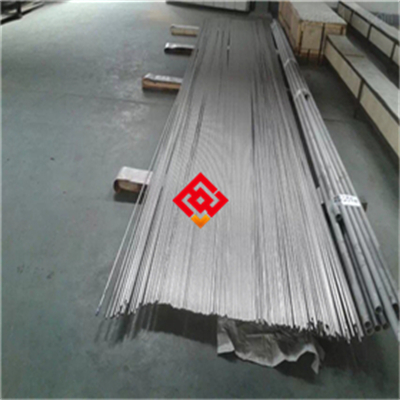

产品规格范围：无缝管外径6mm-219mm，壁厚0.5mm-20mm，单支长度可达15米；也可提供盘管（外径≤25.4mm，壁厚≤2.5mm，单盘长度可达300米）。

交货状态：固溶退火态（SA），表面经酸洗或抛光处理，内外表面粗糙度Ra≤3.2μm（抛光态可至Ra≤0.8μm）。

批次溯源码解读：编码规则为MJ-690-年月-炉号-热处理批号-规格代码。例如：MJ-690-202503-12345-HT01-OD19WT1.5，其中MJ代表上海墨钜，690代表牌号，202503代表生产年月，12345为炉号，HT01为热处理批号，OD19WT1.5代表外径19mm壁厚1.5mm。原厂质保书可通过扫描管端二维码或致电业务联系人获取。

## 七、注意事项

第一，避免在540℃-760℃温度区间长期服役，该温度区间可能导致σ相（一种硬脆的金属间相）析出，降低材料塑性和韧性。第二，禁止在含硫气氛中高温使用，硫化物会破坏氧化膜导致加速腐蚀。第三，焊接后若服役于强氧化性介质，建议进行焊后固溶处理（1060℃-1100℃水淬）以恢复耐蚀性。第四，冷加工变形量超过15%时，应进行中间退火（1050℃-1080℃水淬）以避免加工硬化过度导致开裂。第五，表面划伤、压痕等机械损伤会破坏钝化膜，在腐蚀环境中可能成为点蚀起源，加工及运输过程中需严格保护表面。第六，与铜、锌等低熔点金属接触时，在高温下可能发生液态金属脆化（LME），应避免混放。

## 八、存储与运输指南

存储环境要求：温度-20℃至40℃，相对湿度上限70%，存放于干燥通风库房。管材应放置在木质或橡胶垫材上，距地面高度不小于15cm，禁止与酸、碱、重金属粉末、氯化物盐类等腐蚀性物质混存。

包装规范：管材内外表面涂防锈油或防锈乳液，用聚乙烯薄膜包裹并放置干燥剂（硅胶或分子筛），外层使用木箱或钢带加固编织袋包装，两端加塑料管帽密封。每支管材标注牌号、炉号、规格及批次号。

运输注意事项：运输车辆需有防雨篷布，禁止露天暴晒。管材在车厢内应使用木质隔板固定，防止滚动碰撞。吊装时使用尼龙吊带或柔性吊具，禁止钢丝绳直接接触管材表面。严禁踩踏、抛掷管材，禁止与腐蚀性化学品同车运输。

## 九、加工操作规范

切割操作：推荐使用带锯床（锯条齿距4-6齿/英寸，线速度15-25m/min）或激光切割（功率≥2kW，切割速度1-3m/min）。切割后端面需用锉刀或砂纸去除毛刺及氧化皮，打磨后用丙酮或酒精清洗。禁止使用普通氧化铝砂轮片切割，因其可能造成表面污染及局部过热。注意事项：切割区域需有排烟除尘系统，操作人员佩戴防尘口罩。

焊接操作（如适用）：推荐采用钨极气体保护焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用ERNiCrFe-7（AWS A5.14）或同材质焊丝。焊接参数：TIG焊电流80-120A，电压10-15V，焊接速度80-120mm/min；层间温度控制在100℃以下。保护气体为99.99%纯氩气，流量8-15L/min。焊后若服役于腐蚀环境，建议进行固溶处理（1060℃-1100℃水淬）。注意事项：焊接前需清除焊口两侧20mm范围内的油污、氧化皮；禁止使用含硫、含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作：固溶温度1060℃-1100℃，保温时间按壁厚每毫米1-2分钟计算，水淬或快速空冷。注意事项：加热炉内保持微氧化性气氛，避免还原性气氛导致渗碳；禁止在含硫燃料气氛中加热；水淬时水温应低于40℃，转移时间不超过15秒。

## 十、安装与维护建议

安装要点：连接件（法兰、管件）推荐使用同材质Alloy690或更高级别镍基合金（如Alloy 625），避免使用碳钢或不锈钢连接件导致电偶腐蚀。密封垫片选型应避免含卤素（氯、氟）材料，推荐使用膨胀聚四氟乙烯（ePTFE）或柔性石墨垫片。安装完成后，系统应进行酸洗钝化处理（硝酸10%-15%，常温浸泡30分钟），然后用去离子水冲洗至中性。注意事项：禁止使用盐酸或含氯清洗剂进行酸洗。

日常维护方法：清洁周期为每季度一次，使用中性清洗剂（pH值6-8）或去离子水冲洗，对于顽固污渍可使用不含氯的有机溶剂（如丙酮、酒精）。长期停用设备需进行干燥保护，内部充氮气或放置干燥剂。防锈处理：若表面出现轻微锈斑，可用不锈钢专用抛光膏去除，然后重新钝化。

常见故障及解决方法：第一，表面点蚀：检查介质中氯离子浓度是否超标，或是否有外来铁离子污染。处理方法：清除点蚀坑，用同材质焊条补焊后磨平，重新钝化。第二，焊缝开裂：多为焊接热输入过大或层间温度过高导致。处理方法：切除开裂焊缝，重新焊接并控制层间温度≤100℃，焊后做固溶处理。第三，管材变形：可能因安装应力或热循环导致。处理方法：停机后自然冷却至室温，采用冷矫直（变形量≤2%）或热矫直（加热至1050℃后加压矫直），禁止冷锤直接敲击。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线）及阻燃工作服。禁止触碰未冷却至60℃以下的工件，现场配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能发生蒸汽爆炸）。注意事项：热处理炉周边设置警戒线，禁止非操作人员靠近。

切割加工安全：操作人员必须佩戴防护面罩（遮光号：激光切割≥5档，等离子切割≥10档），切割区域设置排烟系统（排风量≥2000m³/h），火花隔离区使用阻燃布或金属挡板。注意事项：禁止在切割区域存放易燃物，切割完成后及时清理金属碎屑。

产品损坏或腐蚀后的应急处理：若发现管材泄漏或破裂，立即停机隔离并切断介质源。操作人员需穿戴防酸防碱防护服、防化手套及护目镜。泄漏介质若为酸液，用碳酸氢钠粉末或石灰中和后收集，若为碱液用稀醋酸中和。废弃物按危险废物（HW类，如HW17表面处理废物）分类收集，交由有资质的环保公司处置。注意事项：禁止直接排放到下水道或土壤中。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

应用场景匹配度方面，请确认使用环境是否涉及氯化物、硝酸、高温氧化等工况，Alloy690特别适合强氧化性腐蚀环境及核电蒸汽发生器传热管用途。关键性能参数方面，需核对PREN值（耐点蚀当量，典型值≥38）、高温持久强度（650℃/1000h值）、晶粒度等级及晶间腐蚀试验结果。认证要求方面，核电用管需提供ASME NQA-1质量保证文件及核安全级证书；化工用管建议提供NACE MR0175/ISO 15156认证。备品备件比例建议按10%-15%采购，确保系统检修时可用。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及腐蚀性能。

## 十四、价格标准

Alloy690镍基合金无缝管参考价格区间：外径≤25.4mm的薄壁管（壁厚≤2mm）约380-520元/公斤；大规格厚壁管（外径≥89mm，壁厚≥10mm）约320-450元/公斤；核电级产品（需双认证及第三方检测）约550-750元/公斤。批量折扣政策：单批次采购≥5吨可享8%-12%折扣；≥10吨可享12%-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15%-20%。特殊附加要求（如定制热处理、特殊表面处理、第三方驻厂监造）需另行计价。具体报价请联系曾先生获取精确订单报价，最终价格以订单确认为准。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如夹渣、裂纹、成分偏析等）导致失效的，上海墨钜承诺免费更换同规格产品或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。技术支持：24小时内远程指导（电话、视频），如需现场服务，48小时内派遣资深工程师抵达客户现场。检测服务：可安排SGS、BV等第三方检测机构进行现场见证或委托检测，常规检测项目（化学成分、力学性能、晶间腐蚀、超声波探伤）费用由上海墨钜承担。备品保障：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备维护无忧。售后响应：质量问题2小时内回复，48小时内出具初步解决方案，紧急情况可启用绿色通道优先处理。
