Alloy R41高温合金锻件探伤标准？

# Alloy R41高温合金锻件探伤标准与全面产品介绍

## 一、产品概述与适用范围

Alloy R41是一种沉淀硬化型镍基高温合金，属于高温合金大类中的典型牌号。该合金通过铝、钛等元素形成γ'强化相，在高达980℃的高温环境下仍能保持优异的抗蠕变性能和抗疲劳强度。Alloy R41主要适用于航空发动机涡轮盘、叶片、燃烧室部件以及航天火箭发动机关键热端构件，其使用温度范围通常为650℃至980℃，短时极限使用温度可达1000℃。核心优势包括：一、高温强度卓越，在870℃时抗拉强度仍可维持在700MPa以上；二、良好的抗热疲劳性能，能够承受剧烈温度循环变化；三、抗氧化性能优异，在高温空气中形成致密氧化膜；四、组织稳定性高，长期服役后γ'相粗化速率低；五、可锻性好，可通过锻造获得复杂形状的锻件毛坯。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，能够实现全流程工艺可追溯。上海墨钜严格执行ASTM、AMS、GB等国内外标准，尤其在高温合金锻件的生产与探伤检测方面积累了丰富经验，确保每一批产品均满足航空级质量要求。

## 三、核心功能

1. **高温强度保持功能**：Alloy R41在650℃至980℃范围内仍能保持较高的抗拉强度和屈服强度，典型数据为：室温抗拉强度≥1200MPa，870℃时抗拉强度≥700MPa，满足高温结构件对承载能力的要求。

2. **抗氧化与抗热腐蚀功能**：合金中铬含量约19%，铝含量约1.5%，能够在高温氧化性气氛中形成稳定Cr₂O₃和Al₂O₃复合氧化膜，显著降低氧化增重率，在980℃空气中100小时氧化增重率小于0.5mg/cm²。

3. **抗蠕变与抗疲劳功能**：通过γ'相（Ni₃(Al,Ti)）的沉淀强化效应，Alloy R41在高温长时间载荷下的蠕变速率极低，同时具有良好的低周疲劳和高周疲劳性能，适用于反复启动与停机工况。

4. **良好的冷热加工成形性**：该合金在固溶状态下具有较好的塑性，可通过锻造、轧制等热加工方式制成锻件，锻后经适当热处理可获得均匀细小的晶粒组织，满足复杂形状部件的成形需求。

5. **探伤检测适应性**：Alloy R41锻件经超声波探伤（UT）、液体渗透检测（PT）及涡流探伤（ET）时，由于组织均匀、晶粒度细小，背景噪声低，能够有效检出内部缺陷（如缩孔、夹杂、裂纹等），探伤标准通常参照AMS 2150、ASTM E192或GB/T 4162等，确保锻件质量等级达到A级或B级。

## 四、技术特点

**合金设计思路**：Alloy R41以镍为基体，通过添加约19%铬提供抗氧化性能，约1.5%铝和约3%钛形成γ'沉淀强化相（Ni₃(Al,Ti)），同时加入约10%钴提高固溶强化效果和热稳定性，约10%钼进一步强化基体并提升抗蠕变能力。碳含量控制在0.09%左右，形成少量MC型碳化物（如TiC）以钉扎晶界，防止晶粒粗化。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，以降低气体含量（氧、氮、氢）和有害杂质元素（如硫、磷），提高合金纯净度。锻件用锭型通常经过均匀化退火处理，消除枝晶偏析。

**热处理制度**：标准热处理工艺为：固溶处理温度1065℃±10℃，保温2小时，油淬或快速空冷；时效处理温度760℃±5℃，保温16小时，空冷。该制度可使γ'相均匀析出，体积分数达到约20%，同时控制晶粒度在ASTM 5级或更细。

**显微组织控制**：通过控制锻造比和锻造温度（通常为1000℃至1150℃），避免形成粗大晶粒或δ相（Ni₃Nb型，但在R41中不典型）。最终组织为奥氏体基体上弥散分布的球形γ'相，以及少量MC和M₂₃C₆型碳化物。晶粒度通常控制在ASTM 4-7级，确保综合力学性能。

**无损检测及质量保证**：所有锻件均进行100%超声波探伤（UT），检测标准参照AMS 2150或GB/T 4162，可检出直径≥0.8mm的平底孔当量缺陷；表面进行液体渗透检测（PT）以发现表面裂纹；关键部件增加涡流探伤（ET）或射线探伤（RT）。每批产品附带原厂质保书，包含化学成分、力学性能、探伤报告及尺寸检验记录，光谱分析验证成分一致性。

## 五、应用领域

- **航空航天发动机**：用于涡轮盘、涡轮叶片、导向叶片、燃烧室衬套等高温旋转件，需承受高温、高应力和复杂交变载荷。

- **火箭发动机**：用于推力室、喷管延伸段、燃气导管等，短时高温可达1000℃以上，要求抗氧化和抗热震性能。

- **工业燃气轮机**：用于热端部件如过渡段、火焰筒，要求长期运行可靠性和抗蠕变性能。

- **核能设备**：用于高温气冷堆或快堆中的结构件，需耐中子辐照和高温腐蚀。

- **石油化工**：用于高温高压反应器内件、裂解炉管支撑件，耐硫化氢和高温氧化环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍Ni：余量；铬Cr：18.0-20.0；钴Co：10.0-12.0；钼Mo：9.0-10.5；钛Ti：3.0-3.5；铝Al：1.4-1.6；碳C：0.06-0.12；铁Fe：≤1.0；锰Mn：≤0.5；硅Si：≤0.5；硼B：0.003-0.010；锆Zr：0.02-0.08；硫S：≤0.010；磷P：≤0.015。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm：≥1200MPa；屈服强度Rp0.2：≥850MPa；延伸率A：≥15%；断面收缩率Z：≥18%；硬度：35-45HRC（时效态）。高温性能（870℃典型值）：抗拉强度Rm：≥700MPa；屈服强度Rp0.2：≥550MPa；延伸率A：≥20%。

**物理性能**：密度：8.2g/cm³；熔点：1315-1370℃；热导率（20℃）：11.3W/(m·K)；（800℃）：20.5W/(m·K)；电阻率（20℃）：约1.35μΩ·m；线膨胀系数（20-800℃）：约14.5×10⁻⁶/℃；弹性模量（20℃）：约210GPa。

**耐腐蚀/高温性能**：抗氧化性：980℃空气中100小时氧化增重率≤0.5mg/cm²；高温持久强度：870℃/100小时持久强度≥250MPa；蠕变性能：870℃/200MPa下，100小时蠕变伸长率≤0.5%；热疲劳性能：循环加热至1000℃后空冷，经1000次循环不产生宏观裂纹。

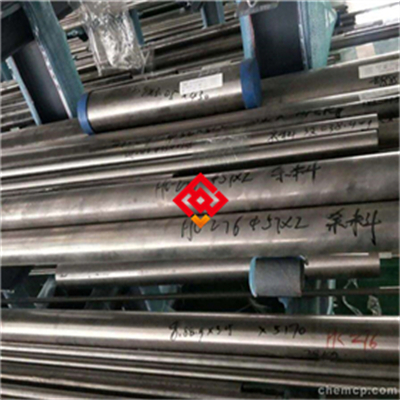

**产品规格范围**：锻件：圆饼直径Φ50-800mm，厚度20-300mm；环件外径Φ100-2000mm，壁厚10-150mm；模块尺寸长度≤3000mm，宽度≤1000mm，厚度≤500mm；棒材直径Φ10-200mm；板材厚度2-50mm，宽度≤1000mm。其他异形锻件可按图纸定制。

**交货状态**：通常为固溶+时效态（1065℃固溶+760℃时效），也可按客户要求提供固溶态或退火态。表面处理：锻件表面经打磨、喷砂或酸洗，去除氧化皮；棒材可提供磨光或车光表面。

**批次溯源码解读**：编码规则示例：MJ-R41-202509-1234-HT01-DN300，其中“MJ”代表上海墨钜，“R41”为牌号，“202509”为生产年月，“1234”为炉号，“HT01”为热处理批号，“DN300”为规格代码。客户可通过该编码向上海墨钜索取原厂质保书，质保书中详细列出该批次产品的化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **热处理敏感性**：Alloy R41对固溶温度和时效温度非常敏感，固溶温度过高（超过1080℃）会导致γ'相溶解过度，冷却后晶粒粗化，降低强度；固溶温度过低（低于1040℃）则γ'相未充分溶解，时效后强化效果不足。时效温度过高（超过780℃）会导致γ'相粗化，降低蠕变抗力。必须严格控制热处理工艺参数。

2. **焊接裂纹敏感性**：该合金在焊接时具有较高的热裂纹敏感性，特别是弧坑裂纹和液化裂纹。焊接前必须预热至200-300℃，焊后应立即进行去应力退火（760℃/2小时/空冷）。推荐使用同材质填充金属（如R41焊丝），并采用低热输入焊接方法（如TIG焊）。

3. **加工硬化倾向**：Alloy R41在冷加工（如车削、磨削）时会产生显著加工硬化，导致后续加工困难。冷加工过程中应保持足够的切削液冷却，避免局部过热。当冷变形量超过10%时，应进行中间退火（1065℃/30分钟/空冷）恢复塑性。

4. **表面划伤风险**：该合金在高温氧化环境中依赖表面致密氧化膜提供保护，任何表面划伤、压痕或机械损伤都会破坏氧化膜的连续性，成为局部腐蚀或疲劳裂纹的起始点。搬运、加工和安装过程中必须避免硬物划伤或磕碰。

5. **禁止长期服役的温度区间**：Alloy R41应避免在600-700℃区间长期服役，该温度范围内可能发生有害相（如σ相或Laves相）的析出，导致脆性增加和韧性下降。若必须在上述温度使用，建议进行特殊的热稳定性评估。

6. **应力腐蚀开裂（SCC）风险**：在含氯化物或硫化物的高温水蒸气环境中，Alloy R41可能发生应力腐蚀开裂。建议避免在含氯离子浓度超过100ppm的介质中使用，并控制服役应力水平不超过屈服强度的70%。

## 八、存储与运输指南

**存储环境要求**：产品应存放于干燥、通风良好的室内仓库，环境温度控制在5℃至40℃，相对湿度不超过60%。存放地面应铺设木质垫板或橡胶垫，避免与水泥地面直接接触。严禁与酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）以及有机溶剂混存，防止发生电偶腐蚀或化学污染。不同牌号的合金应分区存放，并设置清晰标识。

**包装规范**：锻件和棒材采用防潮防锈包装：先用中性纸或气相防锈纸包裹，外层用塑料薄膜密封，内置干燥剂（硅胶或蒙脱石干燥剂），最后装入木箱或编织袋。板材需在层间夹入中性纸，防止划伤。所有包装外标注产品牌号、规格、批次号、重量及“防潮”、“轻放”等标识。对于出口产品，采用防潮铝箔袋真空包装，外加熏蒸木箱。

**运输注意事项**：运输过程中应使用专用固定支架或绑带固定产品，防止晃动碰撞。车辆必须配备防雨篷布，严禁露天运输或暴晒。吊装时使用尼龙吊带或带有橡胶护套的吊索，禁止钢丝绳直接接触产品表面，防止压痕或划伤。运输过程中禁止踩踏、抛掷或与其他金属物品混装。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用硬质工具敲击产品表面；禁止在无防护条件下与其他金属直接接触。

## 九、加工操作规范

**切割**：推荐采用带锯切割（锯条速度15-25m/min，进给量0.05-0.15mm/齿）或激光切割（功率4-6kW，切割速度0.5-2m/min，辅助气体为氮气或氩气）。对于大厚度锻件（超过100mm），可采用等离子切割（电流200-400A，切割速度0.3-1m/min）或水刀切割（水压300-400MPa，加磨料石榴石）。切割后必须用锉刀或砂轮打磨切割边缘，去除热影响区和毛刺。注意事项：切割过程中保持充分冷却，防止局部过热导致组织变化。禁止使用普通砂轮片（如氧化铝砂轮），推荐使用碳化硅或金刚石砂轮，避免铁质杂质污染。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），填充金属选用同牌号R41焊丝（直径1.6-3.2mm）。焊接参数：焊接电流80-180A（TIG），电压12-18V，焊接速度80-150mm/min；层间温度控制在200-300℃。保护气体为高纯氩气（纯度≥99.999%），流量10-20L/min。焊后必须立即进行去应力退火：760℃±5℃，保温2小时，炉冷至300℃后空冷。注意事项：焊前清理坡口及两侧50mm范围内的油污、氧化皮；焊接环境应无穿堂风；焊丝在使用前需在200℃烘干1小时。禁止使用碱性焊条或含氟焊剂；禁止焊后不进行热处理直接使用；禁止在潮湿环境或温度低于5℃时焊接。

**热处理**：固溶处理：1065℃±10℃，保温时间按工件厚度计算（每25mm保温1小时），油淬（推荐使用20-60℃的快速淬火油）或快速空冷。时效处理：760℃±5℃，保温16小时，空冷。注意事项：固溶加热时应控制升温速率（不超过200℃/小时），防止热应力过大导致变形或开裂；工件入炉前应彻底清理表面油污；淬火油应定期更换，保持清洁。禁止使用水淬，防止产生淬火裂纹；禁止在固溶后直接冷至室温再进行时效，应连续完成热处理流程。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件推荐使用同材质Alloy R41或更高级别镍基合金（如Inconel 718、Waspaloy）的螺栓、螺母，避免使用碳钢或不锈钢连接件，防止高温下电偶腐蚀或热膨胀不匹配。密封垫片应选用不含卤素（如氯、氟）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因为高温下会释放腐蚀性气体。安装前，所有接触面应进行酸洗钝化处理（用20%硝酸+2%氢氟酸溶液，温度50-60℃，浸泡15-30分钟），然后用去离子水冲洗干净，干燥后安装。安装过程中使用扭矩扳手按设计力矩均匀拧紧，避免局部过载。

**日常维护方法**：清洁周期建议每3个月或根据工况调整，使用中性清洗剂（pH值6-8，如市售中性金属清洗剂）或去离子水进行擦拭清洗，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洗后用干净无纺布擦干，并检查表面有无点蚀、变色或裂纹。对于高温服役后的部件，可在每次停机后检查氧化膜完整性，若发现剥落或异常增厚，应进行重新钝化处理或更换。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部出现针孔状腐蚀坑。原因多为介质中含氯离子或表面有污染物。处理方法：清除腐蚀产物，用细砂纸（600#以上）打磨至光亮，重新酸洗钝化；若点蚀深度超过0.5mm，应评估是否更换部件。

2. **焊缝开裂**：表现为焊缝或热影响区出现裂纹。原因多为焊接参数不当、预热不足或焊后热处理未执行。处理方法：打磨去除裂纹，重新焊接并严格执行预热和焊后热处理工艺；若裂纹贯穿焊缝，应切掉焊缝重新焊接。

3. **变形**：表现为部件尺寸变化或翘曲。原因多为热处理或服役过程中热应力不均。处理方法：对于轻微变形，可在固溶温度下进行热校直（需在保护气氛中）；对于严重变形，应更换部件并优化热处理装炉方式。

## 十一、安全警示与应急处理

**高温操作安全**：在热处理、焊接或热加工时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐热型）和阻燃工作服（如Nomex材质）。禁止触碰未冷却的工件，工件温度降至100℃以下方可接触。现场必须配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火，因为高温合金表面遇水可能产生蒸汽爆炸或淬火裂纹。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号：激光切割用5-7号，等离子切割用10-12号，带锯切割用透明面罩），防止飞溅物和强光伤害。切割区域设置排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离：切割区域周围1米内不得放置易燃物品，地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：

- **停机隔离**：一旦发现产品出现裂纹、穿孔或严重腐蚀，立即停机，关闭相关介质阀门，隔离故障区域。

- **切断介质源**：切断通向故障部件的腐蚀性介质或高温气流，防止泄漏扩大。

- **人员防护**：处理人员必须佩戴防酸碱手套、护目镜和防护服，若涉及高温，还需佩戴隔热面罩。

- **泄漏介质中和与收集**：若泄漏介质为酸性，使用碳酸氢钠粉末中和；若为碱性，使用稀醋酸中和。中和后收集至专用容器，密封后标注废弃物类别。

- **废弃物处置**：失效部件及清理产生的废弃物属于危险废物（HW类，如HW17表面处理废物、HW49其他废物），应分类收集，交由有资质的危废处理公司处置，严禁随意丢弃或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请确认您的使用温度、介质和环境是否在Alloy R41的适用范围内。若使用温度超过980℃或存在硫化氢等强腐蚀介质，建议考虑更高级别合金（如Mar-M247或Hastelloy X）。若对探伤标准有特殊要求（如AMS 2150 A级或B级），请在订货时明确标注。

2. **关键性能参数**：关注PREN值（抗点蚀当量，Alloy R41的PREN值约为28-32，基于Cr+3.3Mo+16N公式），高温持久强度（870℃/100小时≥250MPa），以及晶粒度等级（ASTM 4-7级）。这些参数直接影响产品在高温下的可靠性和寿命。

3. **认证要求**：根据您的行业需求，确认是否需要船级社认证（如DNV、LR、CCS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001认证。上海墨钜可提供相应认证文件，但需在订单中提前说明。

4. **备品备件比例**：建议采购时按10-20%的比例预留备品备件，以应对突发更换需求。对于关键部件（如涡轮盘），建议备件比例提高至30%以上。同时，建议与上海墨钜签订长期供应协议，确保备件供应及时。

5. **验证性能**：建议用户在收货后核对上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行抽检，检测项目包括化学成分、力学性能和超声波探伤，以验证产品符合约定标准。

## 十四、价格标准

Alloy R41高温合金锻件的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下（以人民币计，不含税）：

- 小批量试样（单件重量≤50kg）：每公斤800-1200元（加价15-20%，含试样加工及检测费）。

- 常规锻件（圆饼、环件，单件重量50-500kg）：每公斤500-800元。

- 大批量锻件（单批次≥5吨）：每公斤400-650元（可享5-12%批量折扣）。

- 附加技术要求费用：如需双认证（如船级社+NACE），每吨加价5-8%；如需第三方检测（SGS或BV），常规项目费用由上海墨钜承担，特殊项目按实际报价；如需定制热处理（如特殊时效制度），每吨加价3-5%。

具体报价请联系曾先生获取精确订单报价，最终价格以订单确认时的市场行情和工艺难度为准。

## 十五、服务与保障

- **质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、非金属夹杂超标、内部裂纹等）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款，但不包括因不当使用、超范围服役或意外损坏造成的失效。

- **技术资料**：随货提供中英文质保书（含批次化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖上海墨钜质量检验章。

- **技术支持**：提供24小时内远程技术指导（电话或视频连线），解答加工、安装、使用过程中的问题。如需现场服务，48小时内派遣工程师抵达客户现场，协助解决技术难题。

- **检测服务**：可安排SGS、BV等第三方检测机构进行独立检验，常规检测项目（化学成分、力学性能、超声波探伤）费用由上海墨钜承担；特殊检测项目（如高温持久试验、蠕变试验、金相分析）按实际发生费用收取。

- **备品保障**：产品停产后五年内，上海墨钜仍可提供同质替代产品或按原图纸进行定制加工，确保客户备件供应不断档。

- **售后响应**：质量问题反馈后2小时内回复确认，48小时内出具初步解决方案或处理意见。对于紧急故障，可启动绿色通道，优先安排补货或现场处理。
