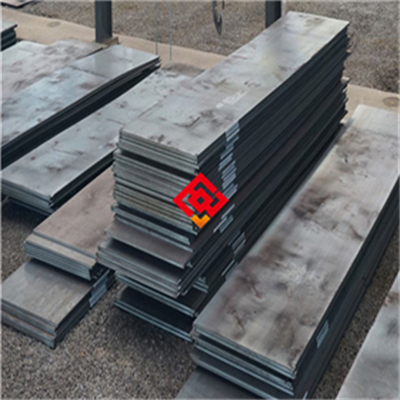

4J36因瓦合金冷轧板厚度公差是多少？

# 4J36因瓦合金冷轧板厚度公差与产品技术全解析

## 一、产品概述与适用范围

4J36因瓦合金（Invar 36）属于铁镍低膨胀合金，是精密仪器与电子工业中不可或缺的关键材料。该合金在-60℃至+100℃温度范围内具有极低的热膨胀系数，其线膨胀系数仅为普通钢材的十分之一左右，因此被称为“因瓦合金”（Invar，源自拉丁语“不变”之意）。4J36因瓦合金冷轧板主要应用于对尺寸稳定性要求极高的场景，如精密测量仪器、光学系统支撑结构、微波波导组件、航空航天惯性导航系统、半导体制造设备以及标准量具等。产品核心优势包括：在宽温区内尺寸近乎不变、良好的加工成形性能、适中的机械强度、优异的焊接与钎焊适应性，以及长期服役过程中的组织稳定性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺，严格执行ASTM F1684、GB/T 15018及YB/T 5241等国内外标准。全流程工艺可追溯，从原料入库到成品出库均实施数字化批次管理，确保每一张冷轧板的化学成分、力学性能与尺寸精度满足客户要求。

## 三、核心功能

1. **极低热膨胀功能**：在-60℃至+100℃温度范围内，平均线膨胀系数α≤1.5×10⁻⁶/℃（典型值，以实际产品质保书为准），远低于不锈钢和普通碳钢，确保精密部件在温度波动环境中的尺寸稳定性。

2. **尺寸精度保障功能**：冷轧板厚度公差严格控制在GB/T 15018规定的精度等级以内，常规厚度0.5mm至3.0mm的板材，厚度公差可达±0.03mm至±0.05mm（根据具体厚度分级），满足精密冲压与光刻设备定位要求。

3. **良好冷加工成形性**：该合金在退火状态下具有较低硬度（HV 140-180）和较高延伸率（δ≥30%），可承受冲压、弯曲、深拉等冷加工工艺，且加工硬化速率适中，适合多道次成形。

4. **焊接与钎焊适应性**：4J36合金可采用钨极氩弧焊（TIG）、电子束焊及电阻焊进行连接，也可使用银基或铜基钎料进行钎焊，焊接后热影响区组织均匀，不产生脆性相，且焊缝区热膨胀系数与母材接近。

5. **长期组织稳定性**：经稳定化热处理后，合金中残余马氏体转变量极低，在长期服役过程中尺寸变化率小于0.1%（典型值，以实际产品质保书为准），适用于标准量具和基准尺制造。

## 四、技术特点

**合金设计思路**：4J36因瓦合金的核心设计基于铁-镍二元系中约36%镍含量时形成的面心立方奥氏体组织，该成分下铁磁性与顺磁性的竞争导致晶格常数随温度变化极小。关键合金元素包括：镍（Ni 35.0-37.0%）控制热膨胀系数；碳（C≤0.05%）控制碳化物析出；锰（Mn 0.20-0.60%）改善热加工性；硅（Si≤0.30%）脱氧并提高抗氧化性。严格控制钴、铬、铜等杂质元素含量，防止热膨胀系数升高。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和有害杂质；随后进行电渣重熔（ESR），进一步净化钢质，降低非金属夹杂物含量，提高组织均匀性。对于特殊要求的产品，可增加真空自耗重熔（VAR）工序。

**热处理制度**：冷轧板交货前进行退火处理，退火温度范围为830℃至880℃，保温时间根据板厚确定（通常每毫米保温3-5分钟），随后炉冷至600℃以下再空冷。对于需要更高尺寸稳定性的应用，可增加稳定化处理：在300℃至350℃保温4-8小时，缓慢冷却至室温。

**显微组织控制**：最终组织为单一奥氏体相，晶粒度控制在5-8级（ASTM E112标准）。严格控制δ铁素体含量（＜0.5%），避免因组织不均匀导致局部膨胀系数异常。对于厚板或大截面产品，通过多道次冷轧与中间退火消除带状组织。

**无损检测及质量保证**：所有冷轧板均进行100%超声波探伤（UT）检测，执行ASTM A578或GB/T 2970标准，验收等级C级或更高级别。可应客户要求增加液体渗透检测（PT）或涡流检测（ET）。化学成分采用直读光谱仪（OES）分析，力学性能采用万能试验机测试，尺寸精度采用千分尺与激光测厚仪双重校验。

## 五、应用领域

1. **精密测量仪器**：用于制造千分尺、卡尺、量块、基准尺及光学干涉仪基座，确保在不同温度下测量精度稳定。

2. **航空航天惯性导航**：用于制造陀螺仪框架、加速度计支撑结构、激光陀螺仪谐振腔体，满足高精度导航系统对结构材料热稳定性的苛刻要求。

3. **半导体制造设备**：用于光刻机工件台、晶圆定位夹具、掩模版支撑框架，在光刻工艺的温度循环中保持纳米级定位精度。

4. **光学与激光系统**：用于望远镜镜筒、激光谐振腔支撑件、光纤对准夹具，避免因热变形导致光路偏移。

5. **微波通信器件**：用于波导腔体、谐振腔、滤波器的结构件，利用其低膨胀特性保持微波传输路径的尺寸稳定性。

6. **标准量具与计量设备**：用于制造长度基准、膨胀仪标准样品、热膨胀系数标定块，是计量校准领域的标准材料。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

镍（Ni）：35.0-37.0

碳（C）：≤0.05

锰（Mn）：0.20-0.60

硅（Si）：≤0.30

磷（P）：≤0.020

硫（S）：≤0.020

钴（Co）：≤0.50

铬（Cr）：≤0.20

铜（Cu）：≤0.20

铁（Fe）：余量

**力学性能（室温，退火状态，典型值，以实际产品质保书为准）**：

抗拉强度Rm：450-590 MPa

屈服强度Rp0.2：230-310 MPa

延伸率A：≥30%

硬度：HV 140-180（换算HRB 75-88）

冲击功（V型缺口）：≥60 J（室温）

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.10 g/cm³

熔点：1430-1450℃

热导率：10.5 W/(m·K)（20℃）

电阻率：0.82 μΩ·m（20℃）

平均线膨胀系数：≤1.5×10⁻⁶/℃（-60℃至+100℃）

弹性模量：140-145 GPa（20℃）

居里温度：约230℃

**耐腐蚀/高温性能指标**：

4J36因瓦合金在室温大气环境中具有良好抗氧化性，但耐腐蚀性一般，不宜长期暴露于酸性或含氯离子环境。在高温（＞300℃）下膨胀系数会逐渐增大，因此使用温度上限通常不超过200℃。对于精密应用，建议在干燥或惰性气氛中使用。

**产品规格范围**：

冷轧板厚度：0.3mm至6.0mm（常规厚度0.5mm、0.8mm、1.0mm、1.5mm、2.0mm、3.0mm）

冷轧板宽度：100mm至1250mm（常规宽度200mm、400mm、600mm、1000mm）

冷轧板长度：500mm至3000mm（可定制长度）

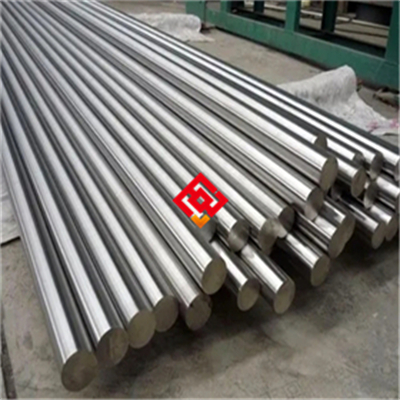

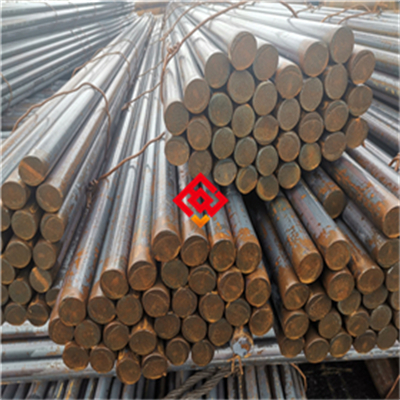

可同时提供带材、棒材、丝材及锻件，具体尺寸请咨询。

**厚度公差（以GB/T 15018标准为参考，典型值）**：

厚度0.3-0.5mm：±0.03mm

厚度0.5-1.0mm：±0.04mm

厚度1.0-2.0mm：±0.05mm

厚度2.0-4.0mm：±0.07mm

厚度4.0-6.0mm：±0.10mm

（高精度等级可协商，如要求厚度公差±0.02mm需在订单中注明）

**交货状态**：退火态（A态），表面经酸洗或抛光处理，表面粗糙度Ra≤1.6μm（可根据要求提供更高光洁度）。可提供贴膜保护（防划伤）。

**批次溯源码解读**：编码规则示例：MJ-4J36-202503-ESR-12-1.0x400x1000。其中“MJ”为上海墨钜代码；“4J36”为牌号；“202503”为生产年月（2025年3月）；“ESR”为冶炼工艺（电渣重熔）；“12”为炉号；“1.0x400x1000”为规格代码（厚度1.0mm×宽度400mm×长度1000mm）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役于居里点以上温度**：4J36合金在约230℃居里温度以上会失去低膨胀特性，热膨胀系数急剧上升，因此严禁在高于200℃的环境中持续使用。

2. **禁止接触强酸性或含氯介质**：该合金耐腐蚀性有限，在盐酸、硫酸、氯化铁等介质中会发生严重腐蚀，导致尺寸变化。如需要在腐蚀环境中使用，应进行表面防护处理（如镀镍、镀金或涂覆保护层）。

3. **焊接后需进行去应力处理**：焊接过程中产生的热应力会导致局部尺寸变化，因此焊接后建议进行300℃×2小时的去应力退火，冷却速率控制在50℃/小时以下。

4. **冷加工硬化需及时退火**：该合金在冷加工过程中会出现加工硬化，当累计变形量超过40%时，应在中间工序进行退火处理（830-880℃，每毫米厚度保温5分钟，炉冷），否则可能导致板材开裂或尺寸不稳定。

5. **表面划伤影响尺寸精度**：冷轧板表面一旦出现划伤，不仅影响外观，更可能因局部变形导致厚度公差超差。因此搬运、加工过程中应使用橡胶垫或塑料夹具，严禁金属工具直接接触板材表面。

6. **切割后边缘应去毛刺并打磨**：使用剪切或冲压后，板材边缘会产生微裂纹和应力集中区，应使用细锉或砂纸去除毛刺，并打磨圆角（R≥0.5mm），防止裂纹扩展。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5℃至35℃（避免温度剧烈波动，建议恒温存储）

相对湿度上限：60% RH（超过此湿度可能引起表面锈蚀）

地面垫材：木质托盘或橡胶垫板，禁止直接放置于水泥地面

禁止混存的物质：酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）、活性气体（如氯气、硫化氢）

**包装规范**：

每张板材之间使用中性纸或泡沫塑料隔层

外层包裹防潮塑料薄膜（厚度≥0.05mm）

放置干燥剂（硅胶或分子筛，用量≥50g/m³包装体积）

外包装采用木箱（厚度≥12mm胶合板）或高强度编织袋（适用于小批量）

木箱内壁衬垫珍珠棉（厚度≥10mm）

每件包装外粘贴产品标签（含牌号、规格、炉号、数量、生产日期）

**运输注意事项**：

运输车辆货厢应保持清洁、干燥、无腐蚀性残留

板材应平放（严禁立放或倾斜），层间使用泡沫垫块隔离

采用尼龙捆绑带固定（禁止使用钢丝绳直接接触板材）

车厢顶部加盖防水篷布，防止雨淋和日晒

吊装时使用吊带或真空吸盘（禁止钢丝绳直接接触板材表面）

明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用叉车货叉直接托起无垫板的板材。

## 九、加工操作规范

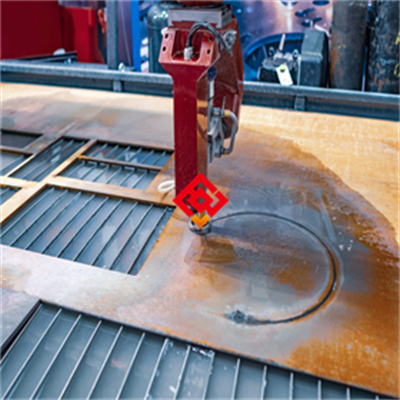

**切割**：

推荐方法：对于厚度≤2mm的板材，采用精密剪切或激光切割；对于厚度2-6mm的板材，采用等离子切割或带锯切割。

激光切割参数：功率2-4kW（根据板厚调整），切割速度1-3m/min，辅助气体为氮气（纯度≥99.99%）或压缩空气，焦点位置在板面以下0.5-1.0mm。

等离子切割参数：电流30-80A，切割速度0.5-2m/min，使用氩气+氢气混合气体（Ar 80%+H₂ 20%）。

切割后打磨要求：使用氧化铝或碳化硅砂轮片（粒度80-120目）打磨切割边缘，去除氧化皮和热影响区微裂纹，打磨深度≥0.2mm。

注意事项：禁止使用普通砂轮片（含铁杂质可能嵌入表面），禁止在切割过程中使用冷却液（防止氢脆），切割后24小时内完成打磨，避免氧化皮增厚。

**焊接（如适用）**：

推荐焊接方法：钨极氩弧焊（TIG），适用于薄板对接和角接；手工电弧焊（SMAW）适用于厚板。

填充金属牌号：推荐使用与母材成分一致的4J36焊丝（直径1.6mm或2.0mm），或使用ERNiFe-1镍基焊丝（适用于异种钢焊接）。

焊接电流：TIG焊采用直流正接（DCEN），电流60-120A（根据板厚调整）。

焊接速度：80-150mm/min。

层间温度：≤100℃（防止过热导致晶粒粗大）。

保护气体：氩气（纯度≥99.995%），流量8-12L/min。

焊后热处理：焊接完成后应立即进行去应力退火（300℃×2小时，炉冷至100℃以下空冷）。

注意事项：禁止使用含硫或含氯的焊接辅助剂（如某些焊剂、清洗剂），禁止在焊接过程中使用水冷（防止急冷裂纹），焊接前应清除板材表面油污和氧化膜（使用丙酮或酒精擦拭）。

**热处理**：

退火（适用于冷加工后恢复塑性）：温度830-880℃，保温时间按板厚每毫米5分钟计算（但不少于30分钟），冷却方式：炉冷至600℃以下再空冷。

稳定化处理（适用于提高尺寸稳定性）：温度300-350℃，保温4-8小时，冷却方式：炉冷至100℃以下空冷。

注意事项：禁止在氧化性气氛中加热（应使用真空炉或保护气氛炉，氩气或氢气保护），禁止快速冷却（防止热应力导致变形），热处理后应缓慢冷却至室温后再进行尺寸检测。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

推荐连接件材质：使用同牌号4J36合金制成的螺钉、垫片和定位销，或使用不锈钢（如304、316）连接件（需注意热膨胀差异，在温度变化较大时应使用弹性补偿结构）。

密封垫片选型：避免使用含卤素（氟、氯、溴）的垫片材料（如聚四氟乙烯PTFE垫片在高温下可能释放腐蚀性气体），推荐使用纯铝垫片或石墨复合垫片。

安装后的清洁要求：安装完成后使用无水乙醇或异丙醇擦拭接触面，去除加工残留物和手汗，干燥后用无尘布覆盖。

对于精密组件，安装后应进行24小时温度循环（20℃→60℃→20℃，循环3次）以释放残余应力，然后重新校准尺寸。

**日常维护方法**：

清洁周期：每3个月或根据使用环境（洁净室环境可延长至6个月）。

清洗剂类型：中性清洗剂（pH 6-8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）和酸性清洗剂。

防锈/防氧化处理：在非工作表面涂抹防锈油（如WD-40或专用精密仪器防锈油），厚度0.1-0.3mm；对于光学应用，应使用真空镀膜保护（如镀金或镀镍）。

定期检查：每半年检查一次板材表面是否有划伤、腐蚀点或变形，使用千分尺测量关键部位厚度，记录数据并与初始值对比。

**常见故障及解决方法**：

1. 故障现象：表面出现点蚀（直径0.1-0.5mm的凹坑）。原因分析：环境中存在氯离子或酸性气体（如HCl、SO₂）。处理方法：立即隔离污染源，使用氧化铝微粉（粒度1000目）抛光点蚀区域，然后涂覆防锈油；如点蚀深度超过板厚的10%，应更换板材。

2. 故障现象：焊接后焊缝区域出现微裂纹。原因分析：焊接电流过大导致过热，或层间温度过高。处理方法：停止焊接，使用着色渗透检测（PT）确认裂纹范围，用细砂轮打磨去除裂纹（打磨深度至裂纹底部以下2mm），重新焊接并严格控制层间温度≤100℃。

3. 故障现象：使用过程中板材出现弯曲变形（平面度超差）。原因分析：安装时未充分释放应力，或环境温度超出工作范围。处理方法：拆下板材，在300℃下保温4小时进行去应力退火，然后缓慢冷却；重新安装时增加弹性补偿结构（如波形垫片）。

## 十一、安全警示与应急处理

**高温操作安全**：

必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（聚碳酸酯材质）、阻燃工作服（NOMEX或类似材料）。

禁止触碰未冷却工件：工件温度≥60℃时禁止徒手接触，应使用专用夹具或等待自然冷却至室温。

现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水（水与高温金属接触可能导致爆炸性蒸汽喷溅）。

**切割加工安全**：

防护面罩：激光切割时使用遮光号≥5的激光防护眼镜，等离子切割时使用遮光号≥10的电焊面罩。

排烟系统：必须配备局部排烟装置（风量≥1000m³/h），将切割产生的金属烟尘和臭氧排出室外。

火花隔离要求：切割区域周围2米内不得放置易燃物（如纸张、油布、塑料），地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：

1. 停机隔离：发现产品腐蚀或损坏后，立即停止使用并隔离相关设备，切断介质源（如腐蚀性气体或液体）。

2. 人员防护：处理人员必须佩戴耐酸碱手套（丁基橡胶材质）、护目镜和防毒面具（如涉及酸性气体）。

3. 泄漏介质中和收集：如为酸性泄漏，使用碳酸氢钠（小苏打）粉末中和，然后用吸油棉收集；如为碱性泄漏，使用稀醋酸（5%）中和；收集后的废弃物放入专用密封容器。

4. 废弃物分类：腐蚀产物和清洗废液属于危险废物（HW类，代码HW17或HW34），应按照当地环保法规交由有资质的处理单位处置，严禁倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

**应用场景匹配度**：4J36因瓦合金适用于对尺寸稳定性要求极高但使用温度不超过200℃的场景。如使用温度超过200℃，应考虑其他低膨胀合金（如4J32、4J40）。对于需要同时耐腐蚀的应用，建议要求表面镀层处理。

**关键性能参数**：重点关注热膨胀系数（要求α≤1.5×10⁻⁶/℃）、厚度公差（根据精密等级选择）、晶粒度（5-8级为佳）和表面粗糙度（精密应用要求Ra≤0.8μm）。对于焊接应用，应要求提供焊接工艺评定报告。

**认证要求**：根据行业需求，可要求提供船级社认证（如DNV、BV、ABS）、NACE MR0175认证（用于含硫化氢环境）或ISO 9001质量体系认证。出口产品应要求符合ASTM F1684或EN 10088标准。

**备品备件比例**：建议首批采购时增加10-15%的备品，用于加工试制和替换。对于连续生产项目，建议保持3个月的备品库存。

**采购建议**：核对上海墨钜原厂质保书，确认化学成分、力学性能和尺寸数据与订单一致。要求提供第三方检测报告（如SGS、BV）以验证性能，特别是热膨胀系数和厚度公差指标。

## 十四、价格标准

4J36因瓦合金冷轧板参考价格如下（以人民币计价，含税，但不含运费）：

- 厚度0.5-1.0mm，宽度≤600mm：约180-250元/公斤

- 厚度1.0-3.0mm，宽度≤1000mm：约150-220元/公斤

- 厚度3.0-6.0mm，宽度≤1250mm：约130-200元/公斤

- 非标尺寸或特殊公差（如厚度公差±0.02mm）：加价20-30%

- 小批量试样（≤50公斤）：通常上浮15-20%，最低起订量5公斤

批量折扣政策：

- 单批次≥500公斤：享受5%折扣

- 单批次≥1吨：享受8%折扣

- 单批次≥5吨：享受12%折扣（需提前30天预订）

附加技术要求费用：

- 双认证（如ISO+船级社）：加价10-15%

- 第三方检测（SGS/BV）：按检测项目收费，常规项目（化学+力学+探伤）约3000-5000元/批次

- 定制热处理（如稳定化处理）：加价5-10%

提示：具体报价请根据实际牌号、规格、数量及技术要求，联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、非金属夹杂物超标、内部裂纹）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（包含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户在加工或使用过程中遇到问题，可在24小时内获得远程技术指导（电话、视频或邮件）；如需现场服务，承诺48小时内派遣工程师抵达客户工厂。

**检测服务**：可安排SGS、BV等国际第三方检测机构进行性能验证，常规检测项目（化学成分、室温力学、尺寸精度）费用由上海墨钜承担（每批次限1次，超出部分客户自理）。特殊检测项目（如高温膨胀系数、焊接工艺评定）费用另行协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料（性能不低于原产品）或按原图纸定制加工，确保客户设备维护和备件更换需求。

**售后响应**：质量问题反馈后2小时内由技术专员回复确认，48小时内出具初步解决方案（包括故障分析、补救措施和预防建议）。重大质量问题（如批量性能不合格）承诺72小时内启动退换货流程。
