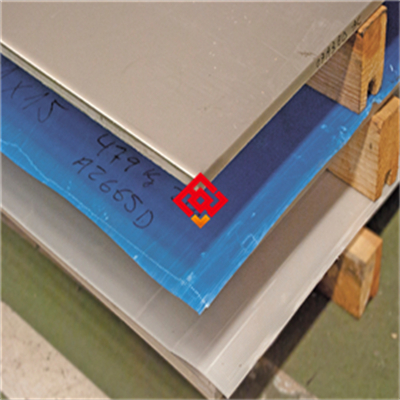

4J29可伐合金冷轧板可以零切吗？

# 4J29可伐合金冷轧板产品介绍：可零切定制，满足精密封装需求

## 一、产品概述与适用范围

4J29可伐合金（Kovar Alloy）属于铁镍钴定膨胀合金（铁镍钴玻封合金），是一种具有与硬质玻璃和陶瓷相匹配的线膨胀系数的精密合金材料。该产品典型牌号为4J29（对应国际牌号Kovar、ASTM F15）。其核心特性是在-60℃至+450℃温度范围内，线膨胀系数与硼硅玻璃和氧化铝陶瓷高度匹配，能够实现气密性封接。产品具有优异的封接强度、良好的加工塑性和稳定的电镀性能。核心优势包括：一、膨胀系数可控，与玻璃/陶瓷封接后应力极小；二、封接气密性达到1×10⁻⁹Pa·m³/s级；三、冷热加工性能优良，可进行零切、冲压、弯曲等精密加工；四、表面可镀金、镀镍，满足电子封装导电需求；五、长期使用组织稳定，无时效脆化倾向。4J29可伐合金广泛应用于电子管、半导体器件、集成电路外壳、继电器、传感器等需要金属与玻璃或陶瓷气密封接的领域。本产品可提供零切服务，满足小批量、多规格的精密加工需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及精密冷轧机组，严格执行ASTM F15及GB/T 15018国家标准，全流程工艺可追溯。公司具备完善的理化检测中心，可提供原厂质保书及第三方检测报告，确保每批次产品性能稳定可靠。

## 三、核心功能

1. **线膨胀系数精准匹配**：4J29合金在20℃至450℃范围内的平均线膨胀系数为4.6×10⁻⁶/℃至5.2×10⁻⁶/℃（典型值，以实际产品质保书为准），与DM305、DM308等硼硅玻璃及95%氧化铝陶瓷的膨胀系数高度一致，封接后残余应力极低，确保长期气密性。

2. **优异的气密封接能力**：通过精密冷轧和表面处理，合金表面光洁度可达Ra≤0.4μm，封接后气密性优于1×10⁻⁹Pa·m³/s，满足半导体器件真空封装要求。

3. **良好的冷加工塑性**：冷轧板硬度适中（HV 140~180），可进行零切（激光切割、水刀切割）、冲压、折弯、深拉等加工，加工后无裂纹，边缘整齐，适合精密零件制造。

4. **稳定的电镀与钎焊性能**：合金表面经酸洗或化学抛光后，可直接电镀金、银、镍，镀层附着力强；同时可与银铜钎料、金锡钎料等进行钎焊封接，接头强度高。

5. **抗热循环疲劳性能**：在-60℃至+450℃反复热循环条件下，合金组织稳定，无相变脆化，封接界面不脱裂，使用寿命长。

## 四、技术特点

**合金设计思路**：4J29合金采用铁-镍-钴三元体系设计，通过精确控制镍含量（28.5%~29.5%）和钴含量（16.8%~17.8%），使合金在居里点以下保持稳定的低膨胀特性。镍元素降低膨胀系数并改善塑性，钴元素提高居里温度并稳定膨胀曲线，铁作为基体提供强度支撑。

**冶炼工艺**：采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，有效去除气体（氧、氮、氢）和有害杂质（硫、磷），确保合金纯净度，非金属夹杂物级别控制在细系1.5级以下。铸锭经均匀化退火后开坯，消除成分偏析。

**热处理制度**：冷轧板交货状态为软化退火态（退火温度800℃~850℃，保温1~2小时，炉冷或空冷），使合金再结晶完全，晶粒度控制在5~7级，消除加工硬化，获得最佳塑性。若客户需进一步消除应力，可进行去应力退火（450℃~500℃，保温30~60分钟，空冷）。

**显微组织控制**：退火后组织为单相奥氏体（γ相），晶粒均匀，无有害析出相（如碳化物、σ相）。严格控制δ铁素体含量为零，避免封接时产生应力集中。

**无损检测及质量保证**：每张冷轧板均经超声波探伤（UT，符合ASTM A578标准）和涡流探伤（ET，符合ASTM E309标准），确保无分层、裂纹、夹杂等内部缺陷。表面质量经目视及渗透检测（PT）确认，无划伤、凹坑、锈斑。

## 五、应用领域

- **半导体与电子封装**：用于集成电路陶瓷外壳、晶体管底座、二极管引线框架，实现金属与陶瓷的气密封接。

- **电真空器件**：用于行波管、磁控管、X射线管、真空灭弧室的封接件及电极引出线。

- **传感器与继电器**：用于压力传感器、温度传感器、干簧继电器的玻璃绝缘子封接。

- **航空航天**：用于航空发动机传感器探头、航天器密封连接器的金属-陶瓷封接部件。

- **医疗器械**：用于X射线管、CT球管、植入式电子器件的玻璃封接外壳。

- **光纤通信**：用于光模块、激光器管壳的金属-玻璃气密封装。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：28.5~29.5；钴（Co）：16.8~17.8；锰（Mn）：≤0.50；硅（Si）：≤0.30；碳（C）：≤0.05；磷（P）：≤0.020；硫（S）：≤0.020；铁（Fe）：余量。

**力学性能（室温，软化退火态，典型值）**：

抗拉强度（Rm）：480~580 MPa；屈服强度（Rp0.2）：280~350 MPa；延伸率（A）：≥30%；硬度：HV 140~180；冲击功（KV₂）：≥80 J。

**物理性能（典型值）**：

密度：8.17 g/cm³；熔点：1450℃~1470℃；热导率：17.5 W/(m·K)（20℃）；电阻率：0.49 μΩ·m（20℃）；线膨胀系数（20℃~450℃）：4.6~5.2×10⁻⁶/℃；弹性模量：138 GPa。

**耐腐蚀/高温性能**：

抗氧化性能：在450℃以下空气中氧化增重率≤0.02 mg/cm²·h（典型值）；封接气密性：≤1×10⁻⁹Pa·m³/s；无应力腐蚀开裂倾向。

**产品规格范围**：

冷轧板厚度：0.1 mm ~ 3.0 mm；宽度：50 mm ~ 600 mm；长度：100 mm ~ 2000 mm；可提供零切服务，最小切割尺寸10 mm×10 mm，公差±0.05 mm。

**交货状态**：

软化退火态（S态），表面经酸洗或光亮退火处理，表面粗糙度Ra≤0.8μm，边缘去毛刺。

**批次溯源码解读**：

编码规则示例：MJ-4J29-202505-A01-HT01-0.5×200×500。其中：MJ（上海墨钜代码）；4J29（牌号）；202505（生产年月）；A01（炉号）；HT01（热处理批号）；0.5×200×500（厚度×宽度×长度，单位mm）。客户可通过扫描质保书二维码或登录上海墨钜官网输入溯源码，查询该批次冶炼记录、热处理曲线、检测报告及原厂质保书。

## 七、注意事项

1. 4J29合金在氢气气氛中退火时，应严格控制露点（≤-40℃），避免表面氧化或渗碳，影响封接性能。

2. 禁止在含硫、含氯气氛中加热（如含S的燃气、含Cl的清洗剂），否则会导致晶间腐蚀和表面脆化。

3. 零切加工时，建议采用激光切割或水刀切割，避免使用普通砂轮片，防止产生局部过热氧化和微裂纹。

4. 封接前必须进行去油脱脂处理，禁止使用含卤素的清洗剂（如三氯乙烯、四氯化碳），推荐使用丙酮或乙醇。

5. 冷轧板在存放和加工过程中应避免划伤、磕碰，表面划伤深度超过0.02mm会影响封接气密性。

6. 焊接时（如与不锈钢或铜合金连接），推荐使用Ni基或Ag基钎料，避免使用含Zn或含Cd钎料，防止低熔点相脆化。

7. 长期服役温度不宜超过450℃，超过居里点（约430℃）后膨胀系数急剧上升，将失去与玻璃/陶瓷的匹配性。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5℃~35℃；相对湿度上限：60%（无凝露）；地面垫材：木质托盘或橡胶垫，严禁直接接触水泥地面；禁止混存物质：酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）、含硫橡胶制品。

**包装规范**：

冷轧板片间夹中性纸或气相防锈纸，整体用塑料薄膜密封，内置干燥剂（硅胶包，每平方米不少于2包），外层采用木箱或高强度瓦楞纸箱加固。木箱内壁衬泡沫板防震，箱外标注“防潮”“防压”“精密合金”标识。

**运输注意事项**：

运输过程中需固定牢靠，使用绑带或木楔防止滑动；防雨防暴晒，严禁露天运输；吊装时使用尼龙吊带或布带，禁止钢丝绳直接接触板材，防止表面压痕；搬运时轻拿轻放，禁止抛掷、踩踏。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用尖锐工具接触表面。

## 九、加工操作规范

**切割加工**：

推荐方法：激光切割（光纤激光，功率500W~2000W，切割速度1~5m/min，辅助气体为氮气或氩气，压力0.6~1.0MPa）、水刀切割（磨料水射流，压力350~400MPa，切割速度0.5~2m/min）。切割后边缘需用细锉刀或砂纸打磨去毛刺，去除热影响区氧化层。禁止使用普通砂轮片切割，防止氧化和微裂纹。注意事项：激光切割时需控制热输入，避免边缘过热变色；水刀切割后需立即吹干，防止锈蚀。

**焊接（钎焊）**：

推荐方法：真空钎焊或氢气保护钎焊，填充金属推荐BNi-2（Ni-Cr-Si-B系）或BAg-8（Ag-Cu共晶）钎料。钎焊温度：950℃~1050℃（BNi-2）或780℃~820℃（BAg-8）。钎焊保温时间：5~15分钟。保护气体：高纯氢气（露点≤-50℃）或高纯氩气（纯度≥99.999%）。焊后冷却：随炉冷却至200℃以下再出炉，避免急冷产生热应力。注意事项：钎焊前必须彻底清洗零件，去除油污和氧化膜；禁止使用含Zn、含Cd钎料；禁止在氧化性气氛中钎焊。

**热处理（去应力退火）**：

温度：450℃~500℃；保温时间：30~60分钟（按厚度每1mm保温10分钟）；冷却方式：空冷或随炉缓冷。注意事项：退火前应确认零件已去除油污；禁止超温退火（超过550℃会导致晶粒粗化和膨胀系数变化）。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

1. 连接件材质：推荐使用与4J29同材质或更高级别的可伐合金（如4J33、4J34），避免使用线膨胀系数差异大的材料（如铜、铝、不锈钢），以免热循环时产生应力。

2. 密封垫片选型：推荐使用纯银垫片或镍基合金垫片，避免使用含卤素（如PTFE聚四氟乙烯垫片在高温下可能释放氟化物）或含硫的垫片，防止腐蚀。

3. 安装后的清洁：用丙酮或无水乙醇擦拭封接区域，去除手汗、油污，必要时进行酸洗钝化（10%硝酸+3%氢氟酸，室温浸泡1~2分钟，清水冲洗，干燥）。

4. 封接操作：玻璃或陶瓷封接时，应按预定升温曲线缓慢加热（升温速率≤5℃/min），封接后缓慢冷却（冷却速率≤3℃/min），防止急冷产生裂纹。

**日常维护方法**：

清洁周期：每3~6个月或根据使用环境（如高湿、腐蚀性气氛）缩短；清洗剂类型：中性清洗剂（pH 6~8）或不含氯的溶剂（如异丙醇），禁止使用含氯、含硫、含氟的清洗剂；防锈/防氧化处理：若长期不用，可在表面涂抹中性防锈油（如凡士林），并用防锈纸包裹。

**常见故障及解决方法**：

1. **表面点蚀**：原因：清洗剂残留或环境中含氯离子。处理：用5%硝酸溶液浸泡5~10分钟，清水冲洗，干燥后涂防锈油。

2. **焊缝开裂**：原因：钎焊温度过高或冷却过快。处理：重新按规范钎焊，控制冷却速率≤5℃/min；若裂纹穿透，需更换零件。

3. **封接处漏气**：原因：封接面污染或膨胀系数不匹配。处理：检查封接面清洁度，重新清洗；若膨胀系数偏差，需更换匹配的玻璃/陶瓷。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（防飞溅）、阻燃工作服。

- 禁止触碰未冷却工件，工件温度降至100℃以下方可接触。

- 现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水扑救电气或金属火灾。

**切割加工安全**：

- 激光切割操作者必须佩戴激光防护眼镜（波长1064nm，OD≥5），水刀切割需佩戴防冲击面罩。

- 排烟系统：激光切割需配备烟雾净化器，水刀切割需保持通风，防止磨料粉尘吸入。

- 火花隔离：激光切割区域周围1米内不得放置易燃物，操作时关闭防火帘。

**产品损坏或腐蚀后的应急处理**：

1. 停机隔离：立即切断设备电源，隔离受损部件。

2. 切断介质源：若为腐蚀性介质泄漏，关闭阀门，切断介质供应。

3. 人员防护：操作人员穿戴防酸碱手套、防护服、护目镜。

4. 泄漏介质中和收集：酸性介质用碳酸钠溶液中和，碱性介质用稀醋酸中和，收集至专用容器。

5. 废弃物分类：含重金属的废液、废渣按HW类（危险废物）分类，委托有资质单位处置，严禁倒入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认产品使用温度范围是否在-60℃至+450℃内，封接对象是硼硅玻璃还是氧化铝陶瓷，选择对应膨胀系数的4J29牌号（标准型适用于硼硅玻璃，4J33适用于陶瓷）。

2. **关键性能参数**：核验线膨胀系数报告（20℃~450℃）、气密性检测数据、表面粗糙度（Ra≤0.8μm）。

3. **认证要求**：若用于军工、航空航天或医疗器械，需确认是否提供船级社认证（如CCS、DNV）、NACE标准（MR0175/ISO 15156）或ISO 13485认证。

4. **备品备件比例**：建议初次采购时按使用量的10%~15%预留备品，避免因批次差异导致封接匹配问题。

5. **质量验证**：建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、膨胀系数及力学性能。

## 十四、价格标准

4J29可伐合金冷轧板参考价格区间：

- 厚度0.1~0.5mm：180~280元/公斤（小批量零切，含零切加工费）。

- 厚度0.5~1.5mm：150~220元/公斤（批量采购≥1吨）。

- 厚度1.5~3.0mm：130~200元/公斤（批量采购≥1吨）。

- 零切服务：最小起切量10mm×10mm，加价15%~20%（按材料重量计）。

- 批量折扣：采购≥5吨可享5%~12%折扣；≥10吨可享12%~18%折扣。

- 附加费用：双认证（如NACE+船级社）加收5%~8%；第三方检测（SGS/BV）按实际项目收费。

提示：具体报价请联系曾先生获取精确订单报价，因牌号、规格、数量及表面处理要求不同，价格可能浮动。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、气密性不达标）导致失效的，经上海墨钜确认后，免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤报告、尺寸检验报告）、产品说明书、MSDS（物质安全数据表）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话、微信、邮件）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、膨胀系数）费用由上海墨钜承担；非常规项目（如高温持久、腐蚀试验）按实际成本收取。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护不中断。

**售后响应**：质量问题2小时内回复，48小时内出初步处理方案；重大质量问题（如批量失效）启动专项小组，72小时内出具解决方案。
