20CB-3耐蚀合金无缝管能提供材质证明吗？

# 20CB-3耐蚀合金无缝管产品介绍

## 一、产品概述与适用范围

20CB-3耐蚀合金属于奥氏体不锈钢大类，典型牌号为20Cb-3（UNS N08020）。该合金是一种以镍铁铬为基体，添加铜、钼和铌元素的耐蚀合金，具有优异的耐硫酸、磷酸及氯化物应力腐蚀开裂性能。其使用温度范围通常为-196℃至+400℃，在强腐蚀环境下仍能保持稳定的力学性能。

核心优势如下：

1. 卓越的耐硫酸腐蚀能力：在浓度高达50%、温度至80℃的硫酸环境中表现优异，腐蚀速率低于0.1mm/年。

2. 优秀的抗氯化物应力腐蚀开裂性能：在含氯离子环境中远优于普通304L、316L不锈钢。

3. 良好的耐点蚀和缝隙腐蚀性能：PREN值（耐点蚀当量）约为28-30，适用于含卤素离子介质。

4. 优异的焊接性能：添加铌元素稳定化处理，有效降低焊接热影响区晶间腐蚀敏感性。

5. 良好的冷热加工性能：可进行冷轧、冷拔、热挤压等多种成形工艺。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉以及全自动轧管生产线，严格执行ASTM B729、ASTM B464及GB/T 15007等国内外标准。公司建立了全流程质量追溯体系，从原材料入库到成品出库，每道工序均记录在案，确保产品品质稳定可靠。

## 三、核心功能

1. 耐强酸腐蚀功能：20CB-3合金在硫酸、磷酸、硝酸等强酸介质中具有极低的均匀腐蚀速率。例如在10%沸腾硫酸中，年腐蚀率小于0.5mm，远优于常规奥氏体不锈钢。在60%磷酸、含氟离子杂质的高温磷酸中同样表现优异。

2. 抗氯化物应力腐蚀开裂功能：在含氯离子、高温高压的工况环境中，如海水换热器、化工管道系统，该合金可有效避免应力腐蚀开裂事故，服役寿命是316L的3-5倍。

3. 抗晶间腐蚀功能：通过添加铌元素（Nb）进行稳定化处理，配合适当的固溶热处理，使合金在敏化温度区间（450-850℃）内仍能保持晶界稳定，避免碳化铬析出导致的晶间腐蚀。

4. 高强度与良好韧性组合功能：室温抗拉强度可达550-620MPa，屈服强度≥240MPa，同时延伸率保持在30%以上，在-196℃低温下仍具有优良的冲击韧性，适用于低温压力容器和管道系统。

5. 良好可焊性与成形性功能：可采用TIG、MIG、手工电弧焊等多种方法焊接，无需特殊预热或后热，焊接接头力学性能可达母材的90%以上。冷弯、翻边、扩口等成形加工性能优良。

## 四、技术特点

### 合金设计思路

20CB-3合金的设计思路是在Fe-Ni-Cr基体上，通过添加铜（Cu）和钼（Mo）元素显著提高在还原性酸中的耐蚀性。其中镍含量约32-38%，保证了奥氏体组织的稳定性，并提高抗氯化物应力腐蚀能力。铜含量约3-4%，钼含量约2-3%，两者协同作用在硫酸介质中形成致密钝化膜。铌（Nb）含量约8×C%至1.0%，优先与碳结合形成NbC，防止铬的碳化物析出，从而消除晶间腐蚀倾向。

### 冶炼工艺

采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段精确控制化学成分，去除有害气体和低熔点杂质；ESR阶段进一步净化钢液，改善凝固组织，降低非金属夹杂物含量，确保材料纯净度。对于特殊要求的无缝管，还可采用真空自耗重熔（VAR）进行第三次精炼，满足核电等高端领域要求。

### 热处理制度

标准热处理为固溶处理：加热温度980-1060℃，保温时间按壁厚计算（每25mm壁厚保温1小时），然后快速水淬或强制风冷。固溶处理使碳化物充分溶解，获得均匀的奥氏体组织。对于焊接件或冷加工后的部件，建议进行稳定化处理：加热至870-930℃，保温2-4小时后空冷，以消除残余应力并优化碳化物形态。

### 显微组织控制

固溶态组织为单一奥氏体，晶粒度控制在5-8级（ASTM标准）。组织中允许少量弥散分布的NbC和TiN颗粒，但要求无连续网状碳化物或σ相析出。δ铁素体含量控制在1%以下，以确保耐蚀性和热加工性能。通过控制终轧温度和冷却速度，防止有害相析出。

### 无损检测及质量保证

无缝管逐支进行超声波探伤（UT），符合ASTM A213或GB/T 5777标准L2级要求；外径及壁厚尺寸采用在线涡流探伤（ET）检测；表面质量进行液体渗透检测（PT）。每批产品附带原厂质保书，包含化学成分、力学性能、无损检测结果及尺寸检验数据，所有检测记录保存期限不少于10年。

## 五、应用领域

1. 化工行业：用于硫酸、磷酸生产装置中的换热器管束、反应器内衬管道、酸输送管道系统，特别适用于含氟离子杂质的湿法磷酸工艺。

2. 石油化工：用于炼油厂常减压蒸馏塔的塔顶冷凝器、酸性水汽提装置管道、烷基化装置中的酸处理系统，耐高温含硫含酸介质腐蚀。

3. 环保工程：用于烟气脱硫（FGD）系统中的吸收塔喷淋管道、浆液循环管道、除雾器冲洗管道，耐含氯离子酸性浆液腐蚀。

4. 海洋工程：用于海水淡化装置的热交换管、海上平台消防水系统管道、海底采油树液压控制管线，耐海水及微生物腐蚀。

5. 制药与食品：用于高纯度酸处理设备、发酵罐加热冷却盘管、食品级磷酸输送管道，符合卫生级要求且无有害元素析出。

6. 核电行业：用于核电站辅助系统管道、放射性废液处理系统管道、硼酸回收系统管道，满足RCC-M标准要求。

## 六、产品详细参数

### 化学成分（wt%，典型值）

碳C：≤0.07%；硅Si：≤1.00%；锰Mn：≤2.00%；磷P：≤0.035%；硫S：≤0.035%；镍Ni：32.0-38.0%；铬Cr：19.0-21.0%；铜Cu：3.0-4.0%；钼Mo：2.0-3.0%；铌Nb：8×C%至1.0%；铁Fe：余量。

### 力学性能（室温典型值，以实际产品质保书为准）

抗拉强度：≥550MPa；屈服强度：≥240MPa；延伸率：≥30%；硬度：≤217HBW（或≤95HRB）。高温性能（300℃典型值）：抗拉强度≥420MPa，屈服强度≥170MPa。

### 物理性能

密度：8.08g/cm³；熔点：1370-1400℃；热导率：20℃时12.8W/(m·K)，100℃时14.5W/(m·K)；电阻率：20℃时1.02μΩ·m；线膨胀系数：20-100℃时15.3×10⁻⁶/℃，20-400℃时16.8×10⁻⁶/℃；弹性模量：20℃时197GPa。

### 耐腐蚀性能（典型值）

临界点蚀温度（CPT）：在1M NaCl溶液中，CPT≥50℃；在10%FeCl₃·6H₂O溶液中，CPT≥35℃。缝隙腐蚀温度（CCT）：在1M NaCl溶液中，CCT≥25℃。在50%硫酸、80℃条件下，年腐蚀率≤0.2mm。在60%磷酸、100℃条件下，年腐蚀率≤0.1mm。

### 产品规格范围

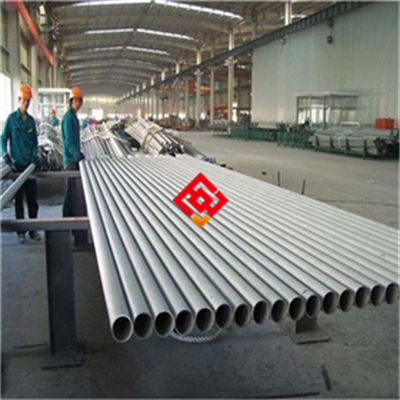

无缝管：外径6-219mm，壁厚0.5-20mm，单支长度≤12m。可提供冷轧（CD）或热挤压（HE）状态。其他规格可协商定制。

### 交货状态

固溶处理+酸洗（表面呈银白色）或固溶处理+磨光（表面粗糙度Ra≤1.6μm）。可根据客户要求提供光亮退火状态。

### 批次溯源码解读

编码规则示例：MJ-20CB3-202506-A123-H01-SM25×2.5。其中MJ为上海墨钜缩写；20CB3为牌号；202506为生产年月（2025年6月）；A123为炉号；H01为热处理批号；SM25×2.5为规格代码（外径25mm×壁厚2.5mm）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的冶炼、加工、检测记录。

## 七、注意事项

1. 避免在450-850℃敏化温度区间长期服役，否则可能导致碳化铬沿晶界析出，降低耐晶间腐蚀性能。若无法避免，应选用稳定化热处理后的产品。

2. 禁止在含高浓度氯化物（Cl⁻>1000ppm）且同时存在氧化性介质（如硝酸、溶解氧）的环境中使用，可能引发点蚀加速。

3. 焊接后若无法进行固溶处理，必须进行稳定化热处理（870-930℃/空冷），否则热影响区可能产生晶间腐蚀敏感性。禁止焊后不处理直接进入腐蚀介质。

4. 冷加工变形量超过15%时，应进行中间退火（固溶处理），否则加工硬化可能导致后续成形开裂。禁止在大变形量下不进行退火而继续加工。

5. 表面划伤或凹坑会显著降低耐点蚀能力，搬运和安装过程中应使用软质吊带或衬垫，禁止使用钢丝绳直接接触管材表面。安装后应进行酸洗钝化处理恢复表面钝化膜。

## 八、存储与运输指南

### 存储环境要求

存储温度：-10℃至40℃。相对湿度上限：70%。地面垫材：木质或橡胶垫板，高度≥200mm，确保通风良好。禁止与酸、碱、盐类化学品、重金属粉末、活性硫化物等腐蚀性物质混存。室内存储，避免阳光直射和雨水浸淋。

### 包装规范

每支管材用中性防锈纸包裹，外套聚乙烯塑料薄膜密封，内置干燥剂（硅胶包，每米管材不少于2包）。外包装采用木箱或编织袋，木箱需经过熏蒸处理。管端加装塑料保护帽，防止端面损伤。包装外表面标注牌号、规格、炉号、重量、生产日期及“防潮”“勿压”标识。

### 运输注意事项

运输过程中管材应平放于专用托架上，每层之间加垫木条，捆扎牢固防止滑动。车厢顶部加装防水篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或吊篮，禁止钢丝绳直接接触管体。管材端部不得承受冲击载荷。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩吊装。

## 九、加工操作规范

### 切割

推荐方法：带锯切割（锯条齿距4-6TPI，线速度30-50m/min）或激光切割（功率1-3kW，切割速度1-3m/min，辅助气体为氮气或氩气）。等离子切割仅适用于壁厚≥6mm的管材，电流80-150A，切割速度0.5-2m/min，使用氩氢混合气体。切割后切口须用锉刀或砂轮磨去毛刺，打磨深度不超过0.5mm。禁止使用普通氧化铝砂轮片切割，以免碳化硅颗粒嵌入表面导致点蚀。切割后切口区域应进行酸洗钝化处理。

### 焊接

推荐焊接方法：TIG焊（钨极氩弧焊，直流正接）或MIG焊（熔化极惰性气体保护焊）。填充金属牌号：ERNiCrMo-3（如Inconel 625焊丝）或同材质焊丝。TIG焊接参数：电流80-160A，电压10-16V，焊接速度50-150mm/min，钨极直径2.4mm。保护气体：99.99%氩气，流量8-15L/min。层间温度控制在100℃以下。焊后热处理：建议进行稳定化处理（870-930℃/2h/空冷）。注意事项：焊接前须清除坡口及两侧20mm范围内的油污、氧化皮。禁止使用含氯的清洗剂。禁止在无保护气体条件下施焊。焊接后应进行液体渗透检测。

### 热处理

固溶处理：加热温度1000-1050℃，保温时间按壁厚计算（每25mm壁厚保温1小时），然后快速水淬至室温。水淬转移时间不得超过30秒。时效处理（如需要）：加热至480-510℃，保温4-6小时后空冷。注意事项：固溶处理时炉内气氛应为中性或微氧化性，避免渗碳或渗氮。禁止在还原性气氛中加热。水淬时水温应低于30℃，冷却过程中管材应完全浸没。热处理后应进行硬度检测和晶间腐蚀试验。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

推荐连接件材质：同牌号20CB-3或更高等级的镍基合金（如Hastelloy C-276）。密封垫片选型：推荐使用PTFE（聚四氟乙烯）垫片或膨胀石墨垫片，禁止使用含卤素（氯、氟）的橡胶垫片，以免引发缝隙腐蚀。安装后须进行酸洗钝化处理：使用10-15%硝酸+1-2%氢氟酸混合液，温度40-50℃，浸泡15-30分钟，然后用去离子水冲洗干净并干燥。法兰螺栓紧固力矩按标准值执行，避免过紧导致垫片挤出或法兰变形。

### 日常维护方法

清洁周期：根据介质腐蚀性，每1-3个月进行一次外观检查，每半年进行一次表面清洁。清洗剂类型：中性不含氯的清洗剂（如柠檬酸铵溶液或专用不锈钢清洗剂），禁止使用盐酸、含氯漂白剂。清洁后用清水冲洗并擦干。定期检查管壁厚度，当壁厚减薄量超过设计腐蚀裕量时，应更换管段。在停运期间，应排空管内介质并用氮气吹扫干燥。

### 常见故障及解决方法

1. 表面点蚀：表现为局部针孔状腐蚀坑。解决方法：排查介质中氯离子浓度和pH值，若氯离子超标应进行预处理；检查表面是否存在划伤或异物附着，进行重新酸洗钝化；若点蚀深度超过壁厚10%，应更换管段。

2. 焊缝开裂：表现为焊缝或热影响区出现裂纹。解决方法：检查焊接工艺参数是否符合规范，尤其是层间温度和焊后热处理是否到位；对裂纹部位打磨清除后重新焊接，并严格执行焊后热处理；更换填充金属为更高镍含量的焊丝（如ERNiCrMo-3）。

3. 管材变形：表现为弯曲或椭圆度超标。解决方法：检查安装时的支撑间距是否合理（通常不超过3m）；检查是否存在热膨胀约束，加装补偿器；变形量超过管径2%时应更换，不得强行校正。

## 十一、安全警示与应急处理

### 高温操作安全

进行固溶处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。禁止触碰未冷却工件，工件温度降至80℃以下方可接触。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水扑灭金属火灾。热处理炉周围应设置安全警示围栏。

### 切割加工安全

切割操作时须佩戴防护面罩（激光切割用遮光号≥5，等离子切割用遮光号≥12）。切割区域应设置强排烟系统，及时抽除金属烟尘和有害气体。火花隔离：切割工位周围2m范围内不得有易燃物，地面铺设防火毯。禁止在狭小密闭空间内进行等离子切割。

### 产品损坏或腐蚀后的应急处理

若发现管材发生腐蚀泄漏，立即执行以下步骤：1. 停机隔离：关闭上下游阀门，切断介质源，系统泄压至常压。2. 人员防护：操作人员穿戴防酸防碱防护服、橡胶手套和护目镜，进入现场前确认有害气体浓度安全。3. 泄漏介质处理：对于硫酸、磷酸等酸性介质，使用碳酸氢钠或石灰粉中和，收集至专用容器；对于含氟介质，使用氯化钙沉淀处理。4. 废弃物分类：废管材按HW49类（金属废料）处置；中和后的废液按HW34类（废酸）处置；沾染介质的防护用品按HW49类处置。所有废弃物交由有资质的危废处理公司处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括PDF版和纸质版，并可应要求提供中文或英文版本。

## 十三、购买建议

在选择20CB-3耐蚀合金无缝管时，建议从以下角度进行综合评估：

1. 应用场景匹配度：明确介质成分（硫酸浓度、氯离子含量、温度）、压力等级和设计寿命，选择对应规格和交货状态的产品。对于高温高压工况，建议选用ESR精炼级材料。

2. 关键性能参数核对：要求供应商提供PREN值（耐点蚀当量，20CB-3典型值28-30）、晶间腐蚀试验结果（ASTM A262 Practice E法）、高温力学性能数据。对于换热器用管，还应关注导热系数和线膨胀系数。

3. 认证要求：根据行业需要，要求供应商提供船级社认证（如DNV、BV、ABS）、NACE MR0175/ISO 15156认证（用于含H2S环境）、ISO 9001质量管理体系认证。核电领域需提供ASME NQA-1或RCC-M认证。

4. 备品备件比例：建议首次采购时增加10-15%的备品量，用于检修更换。对于关键工位，建议储备同炉号同批次产品，确保性能一致性。

5. 质量验证：要求供应商提供上海墨钜原厂质保书，并建议委托第三方检测机构（如SGS、BV）进行化学成分分析、力学性能复验和晶间腐蚀试验，以验证产品性能达标。

## 十四、价格标准

20CB-3耐蚀合金无缝管的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：

- 标准规格（外径6-60mm，壁厚1-5mm）：180-260元/公斤（人民币）。

- 大规格（外径60-219mm，壁厚5-20mm）：220-320元/公斤。

- 特殊要求（如双认证、第三方检测、定制热处理）：在上述基础上上浮10-25%。

批量折扣政策：单次采购量≥1吨，可享3-5%折扣；≥5吨，可享5-12%折扣；≥10吨，可享12-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%，最低起订量5公斤。

提示：以上为参考价格，实际报价受原材料市场波动影响较大。具体报价请联系曾先生获取精确订单报价，我们将根据您的规格、数量和交货期提供最优价格方案。

## 十五、服务与保障

### 质保期

自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、夹渣、晶间腐蚀倾向超标）导致产品失效的，上海墨钜承诺免费更换或全额退款。质保期外，仍提供有偿维修和更换服务。

### 技术资料

随货提供中英文质保书，内容包含：化学成分分析结果、室温及高温力学性能、无损检测报告（超声波探伤）、尺寸检验记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖上海墨钜质量检验章。

### 技术支持

技术团队提供7×24小时远程指导服务，通过电话或视频方式协助解决加工和使用中的问题。如需现场服务，承诺48小时内安排工程师抵达客户现场进行技术指导。紧急情况下可缩短至24小时内。

### 检测服务

可安排SGS、BV等国际权威第三方检测机构进行产品复验，常规检测项目（化学成分、力学性能、尺寸检测）费用由上海墨钜承担。特殊检测项目（如高温持久试验、腐蚀试验）费用另议，但提供优惠价格。

### 备品保障

产品停产后五年内，上海墨钜仍提供同质替代产品（性能不低于原产品）或定制加工服务。客户可凭原批次编码订购，确保新备件与旧系统兼容。

### 售后响应

质量问题投诉，2小时内给予初步回复；48小时内出具初步解决方案。对于需要返厂检测的情况，上海墨钜承担往返运输费用。我们承诺对客户反馈的问题进行闭环管理，直至问题彻底解决。
